摘要：CAD 面向加工装配，电磁仿真看重物理场计算，模型导入后普遍存在几何缺陷、冗余细节、拓扑错位难题。ArcherSim NX 自动投影功能，针对装配重叠面、连接面实现自动化处理，大幅降低整机级电磁仿真前处理工作量。
一、电磁仿真前处理，为什么总被几何模型卡住？
CAD 模型的设计初衷是满足产品加工、装配工艺要求，而电磁仿真核心目标是求解物理场分布，二者的设计诉求天然存在差异。
外部 CAD 模型直接导入仿真软件后，往往会出现各类问题：几何缺陷、细碎冗余特征、拓扑关系错误。想要得到物理上正确、计算上经济的仿真模型，必须完成四大核心前处理工作：
1. 缺陷修复与几何清理：修复自由边、重叠面、碎片面，保障金属结构之间的电气连接关系；
2. 特征简化与细节去除：剔除对电磁结果影响微弱的小孔、倒角、螺纹等特征，控制网格规模，减少计算压力；
3. 模型分解与布尔运算：依据材料、功能区域分割几何体，构建仿真计算域；
4. 网格划分前置准备：抽取中面、完成部件分组，依据工作频率设定合理网格尺寸。

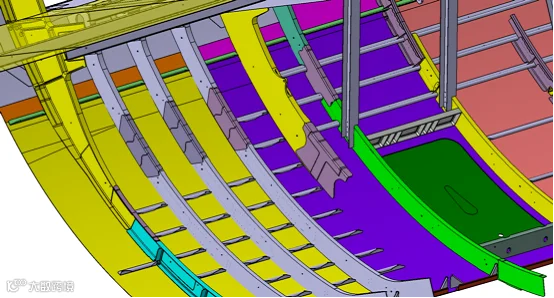

传统工作模式下，上述工作高度依赖工程师手动操作。尤其是飞机舱体这类大型装配结构，包含机身框架、地板梁、行李架、蒙皮‑桁梁铆接组件等海量零部件。
装配面、重叠面处理，需要反复切换投影、删除、部件管理等多项命令。面对成百上千个结构件，大量修复操作重复执行，属于高重复度的体力型工作。不仅处理周期漫长，人工操作的随机性，还会造成模型处理质量不一致，结果可复现性差。
二、ArcherSim NX自动投影：装配模型前处理自动化解决方案
针对大型装配体几何前处理痛点，ArcherSim NX 推出自动投影功能，重点解决装配重叠面、对接连接面的批量处理难题，把工程师从重复机械操作中解放出来。
该功能由两大核心模块组成：自动投影（含自动连接）+ 自动属性管理。
操作逻辑简单清晰
Tolerance（容差）：设置源面与目标面的搜索距离阈值，在容差范围内的几何对象将自动完成投影运算。
完成对象选择与参数配置，软件即可一键完成选中部件的自动投影、自动电气连接、部件分区管理整套流程。
无需逐一对每个零件手动投影、修补、分组，批量完成装配接触面的几何修正，从根源上减少大量重复点击操作。
三、功能价值：重构电磁仿真前处理工作流
✅效率跃升：批量处理装配重叠面、对接面，把成百上千零件的手工修复工作转为自动化执行，显著压缩前处理周期；
✅结果稳定可复现：标准化算法替代人工反复操作，规避人为操作带来的处理差异，保障不同批次模型处理结果一致性；
✅适配复杂整机项目：面向航空舱段这类多部件大型装配场景，适配结构件、铆接装配、多组件接触等工程真实工况；
✅流程友好兼容：可嵌入现有电磁仿真工作流，不用颠覆原有工程师操作习惯，快速上手落地。
四、写在最后
几何前处理是电磁仿真的第一道关卡，模型质量直接决定后续网格、求解精度，也直接影响项目交付周期。
欢迎各位工程师更新软件，体验 ArcherSim NX 自动投影能力，简化装配体几何清理工作流。
无论是整机结构仿真、多部件装配接触分析，还是多工况电磁仿真任务，我们期待看到该功能在更多真实工程项目中落地。如果您在使用中遇到疑问，或是有新的功能建议，欢迎留言或者直接对接我们技术支持团队。我们会持续迭代产品，为行业提供更加稳定、高效、灵活的仿真解决方案。
