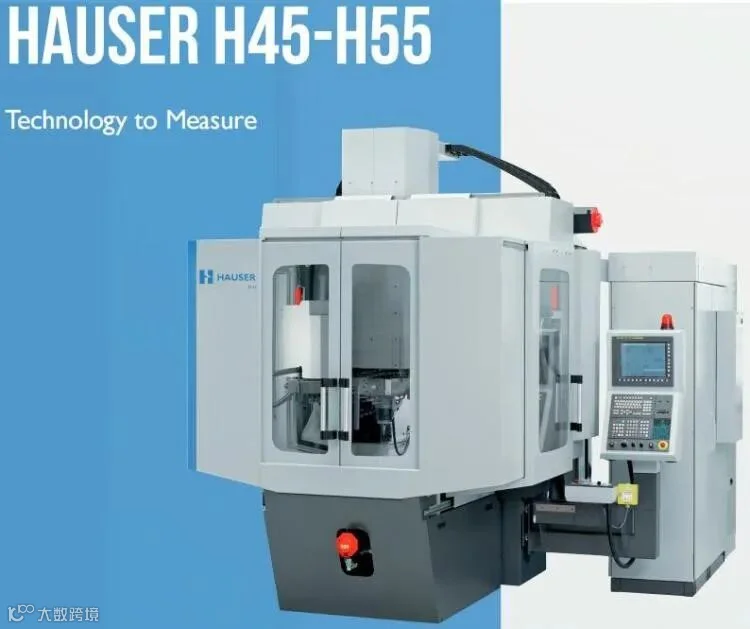

Hauser™ H45/H55系列是一款可扩展的坐标磨床，整个系列既包括简单的镗孔成形磨床，又涵盖高科技全自动磨床及硬铣削装置。
现在推出的新型Hauser坐标铣削/硬式铣头，具有Z、C和U配置，提供了无与伦比的各种磨削和铣削功能。
- 凭借其高硬度和刚度，再加上显著提高的冲程速度和频率，机床的磨料去除能力提升一倍，缩短了磨削周期时间，同时无火花磨削效率提高一倍。
- 采用静压导向主轴轴承系统，使行星磨削的圆周精度优于0.5μm。
- U轴动作范围最大可达+47mm的，显著提高了磨削自主性。
- 自动锥形磨削具有Z、U轴插补功能。
得益于现代磨头技术，高精度坐标磨床与互补硬铣削的结合已成为Hauser的突出优势。
H45上的可用表面面积为770*630mm，允许载荷为500kg；
H55上的可用表面面积为1440*860mm，允许载荷为800kg（1500kg可选）。
如果您喜欢使用方便的手册程式设计，并且坚持利用ISO/DIN 程式设计的优点，则HAUSER产品将是您不二的选择。
X、Y、C、U、Z及Waxes都是由CNC控制的标准规格。
以Fanuc 300i 为基础，再整合了PC，我们因此创造出HAUSER SOFTWARE CYCLES，如此才可确保这项控制能完美符合座标研磨机的所有特殊需求。
咨询电话：135 2207 9385
技术资料
HAUSERH45 |
|
工作范围 |
|
X、Y范围调整 |
700 x 500 mm |
直式调整磨头（W） |
500 mm |
研磨马达工作台台面和Ｕ轴承板之间的间隙 |
785 mm |
与立柱之间的距离 |
750 mm |
行星模式中的地径，磨轮为Ø 50 mm/70S： |
|
Ｕ轴中心位置内的研磨马达70S（自动研磨模式） |
144mm（上限） |
研磨马达70S及延长板（火自动模式） |
360mm（上限） |
行星模式中的地径，磨轮为Ø 4000 mm/1S： |
|
Ｕ轴中心位置内的研磨马达40S（自动研磨模式） |
194mm（上限） |
研磨马达40S及延长板（火自动模式） |
360mm（上限） |
锥形研磨，含角度（分散和收敛） |
120度（上限） |
工作台 |
|
工作台面 |
770 x 630 mm |
6/7T形槽，宽度 |
14 mm |
容许的工作台负载 |
500 kg（上限） |
馈源 |
|
工作台和鞍座Ｘ、Ｙ、Ｗ |
|
机械加工速度 |
0-000'2 mm/min |
横动速度 |
4'000 mm/min |
研磨心轴Z、C、U |
|
主轴套直径 |
125 mm |
为使用以下研磨心轴速度准备基本机械： |
|
针对研磨马达40S，可无段调速和编程 |
4'000-40'000 min-1 |
针对研磨马达22S，可无段调速和编程 |
4'500-22'500 min-1 |
针对研磨马达45S，可无段调速和编程 |
9'000-45'000 min-1 |
针对研磨马达70S，可无段调速和编程 |
9'000-70'000 min-1 |
可使用磨床涡轮机T的系统13 |
最高达 130'000 min-1 |
C轴行星模式： |
|
行星模式，无段调速且可编程 |
5-350 min-1 |
C轴追踪模式，AC伺服驱动 |
最大10 min-1 |
其他行程模式的Z轴： |
|
Z-其他行程移动，无段调速 |
Vmin. 0,500 mm/min |
Z-其他行程移动，无段调速 |
Vmax. 22’000 mm/min |
Z-行程频率 |
8赫兹上限 |
Z-行程长度，无段调速 |
0.1最多170分钟 |
U-轴径向行程容量（数控化模式） |
von -3至+47 mm |
