在 SolidWorks 中绘制装配体时，常遇到零件被遮挡却需选取其特征进行配合的情况。若逐个隐藏其他零件，将严重影响装配效率。本文将介绍如何快速选择被遮挡零件上的装配元素。
操作步骤
1. 启动 SolidWorks 2024 软件，打开示例装配体文件。
2. 本例以重新为“轴”添加装配关系为例进行演示。
3. 鼠标右击“衬套”并选择【隐藏零部件】。此时可见，轴的大部分仍被其他零件遮挡，直接选取困难。
使用零部件预览窗口

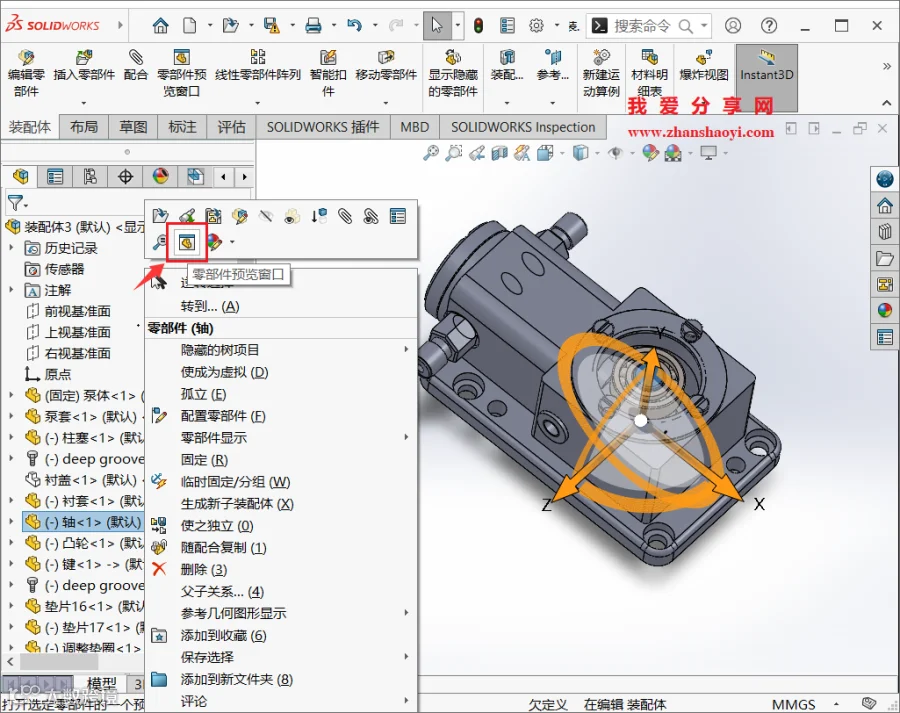

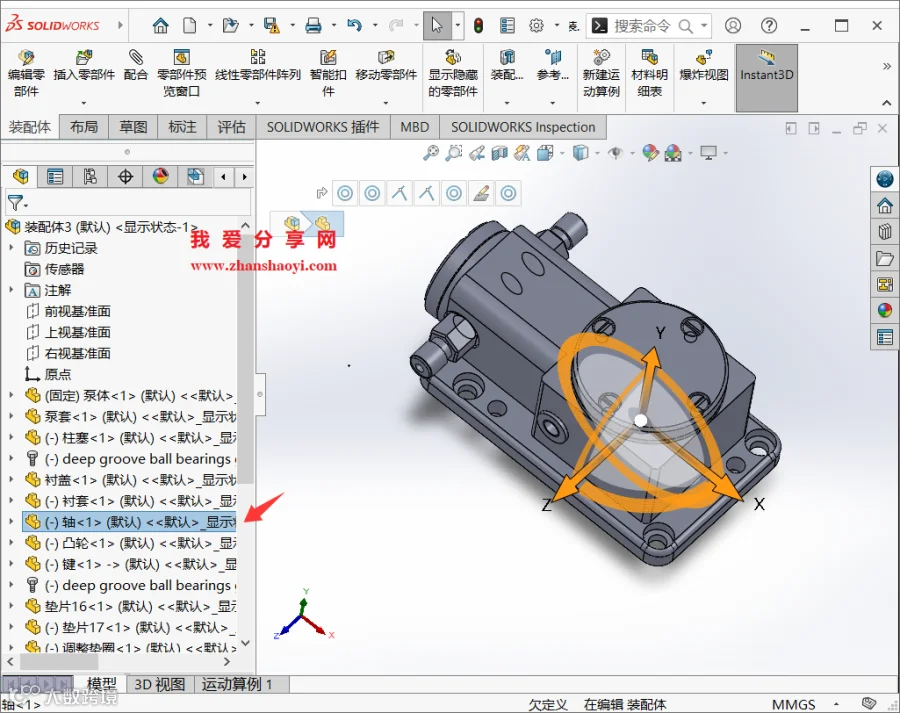

4. 在左侧设计树中找到“轴”零件，鼠标右击选择【零部件预览窗口】。系统将单独弹出一个窗口显示该零件（支持多选多个零件）。

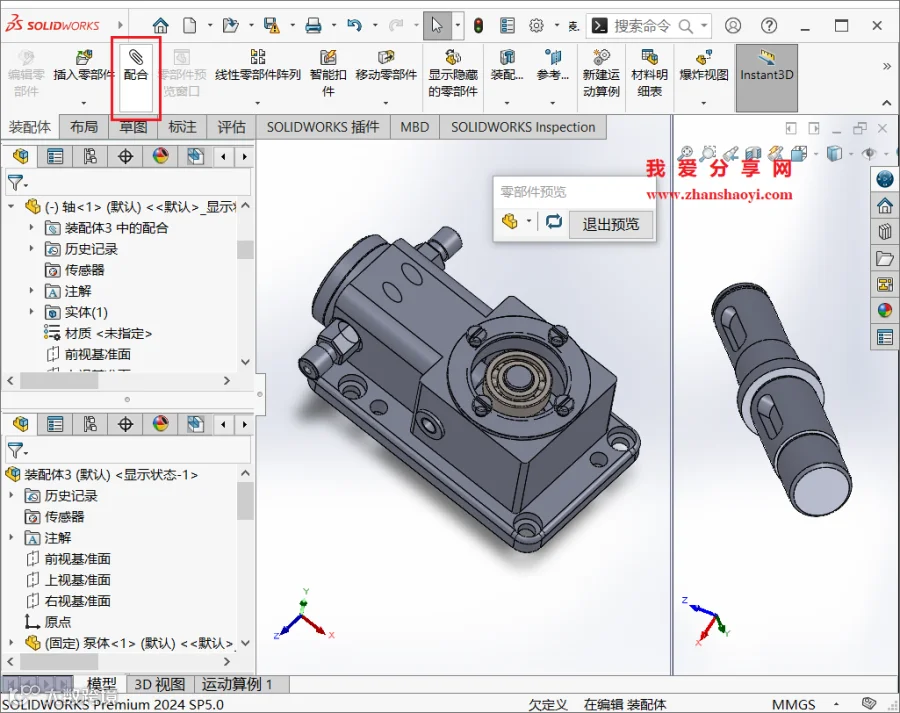

5. 点击上方工具栏中的【配合】选项，进入配合命令状态。

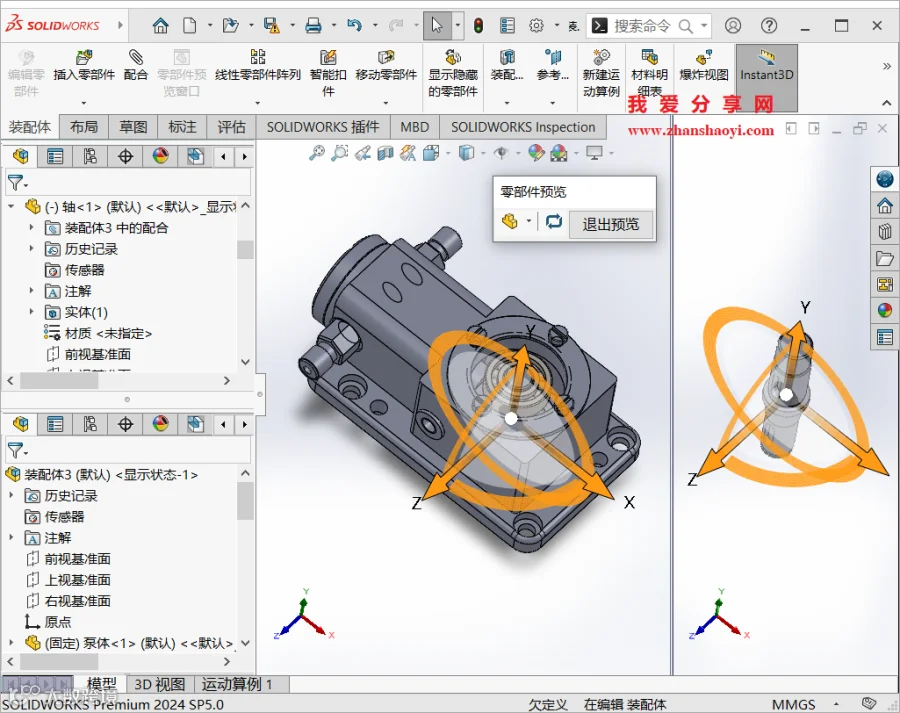

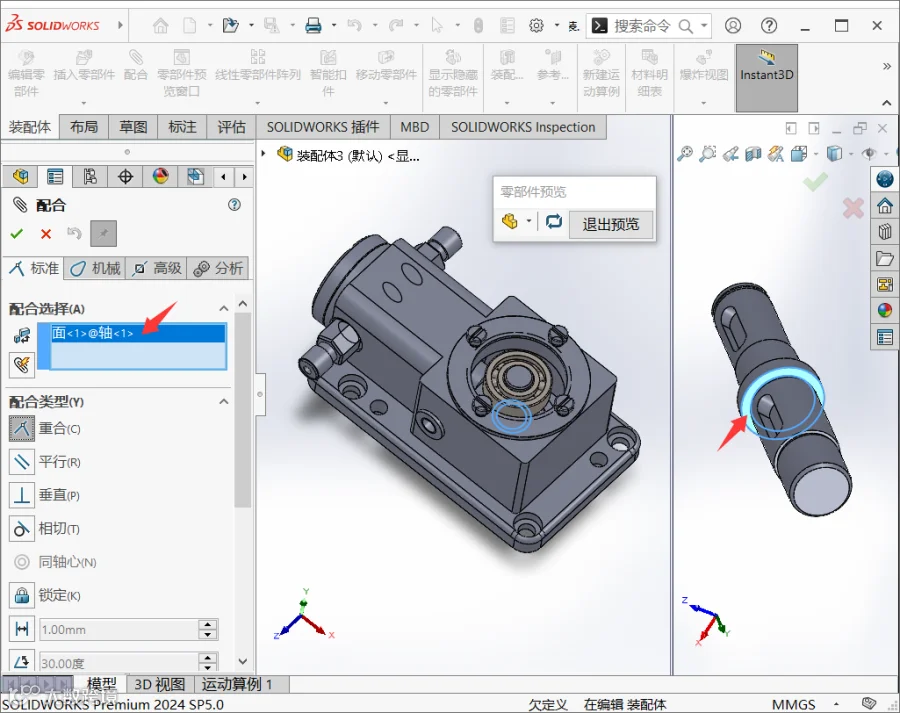

6. 在独立的预览窗口中，零件可自由旋转查看，不受主装配体视线限制。直接在新窗口中选取所需的装配元素即可完成操作。
通过上述方法，可显著提升复杂装配体中被遮挡零件的选择效率。
