当AI算力硬件把PCB推向22层、五次压合的复杂度时，决定一块背板能否交付的，已经不只是层数，而是"层与层怎么连"这个更底层的问题。
算力硬件倒逼互连工艺换代
随着高端服务器、算力背板与高速高频通信设备需求集中释放，PCB行业正经历一轮由"结构"而非"材料"驱动的技术分化。
传统积层增层工艺（Build-up）在厚铜适配、多层互连密度、高频信号完整性与成本控制四个方向上，逐渐触及自身的物理天花板。当计算板做到22层、需要五次压合，当电源层铜厚爬到8oz，当差分信号速率进入10Gbps以上区间，增层法的每一层积层都在放大误差、寄生参数与成本。
隔断法（Any Layer Interconnect，任意层互连）提供了另一条路径：它不再依赖"多层孔的垂直堆叠"，而是在单一贯通孔内构造物理隔离，把同一个孔腔划分为多路彼此独立的导电区，从而以"单孔分区、一次成型"的方式实现任意层互连。
本文从核心原理、工艺复杂度、设计灵活性、信号完整性、可靠性、厚铜适配、制造成本与行业前景八个维度，对两种工艺做系统对比，并给出选型判断依据。
堆叠逻辑 vs 分区逻辑
两种工艺的分野，本质是互连逻辑的分野。
增层法（Build-up）：以刚性芯板为基底，通过反复叠加绝缘介质层与导电铜层实现多层化。激光钻孔形成盲孔、叠孔结构，依靠多层孔的垂直堆叠达成不同线路层间的电气导通。核心逻辑是"分层打孔、逐层堆叠"——互连能力由堆叠的次数决定，工艺成熟度高，是当前HDI板的主流制造方式。但其代价是每增加一层都需重复压合、钻孔与电镀，工序繁琐、周期较长，且孔结构本身对信号传输速度构成一定限制。

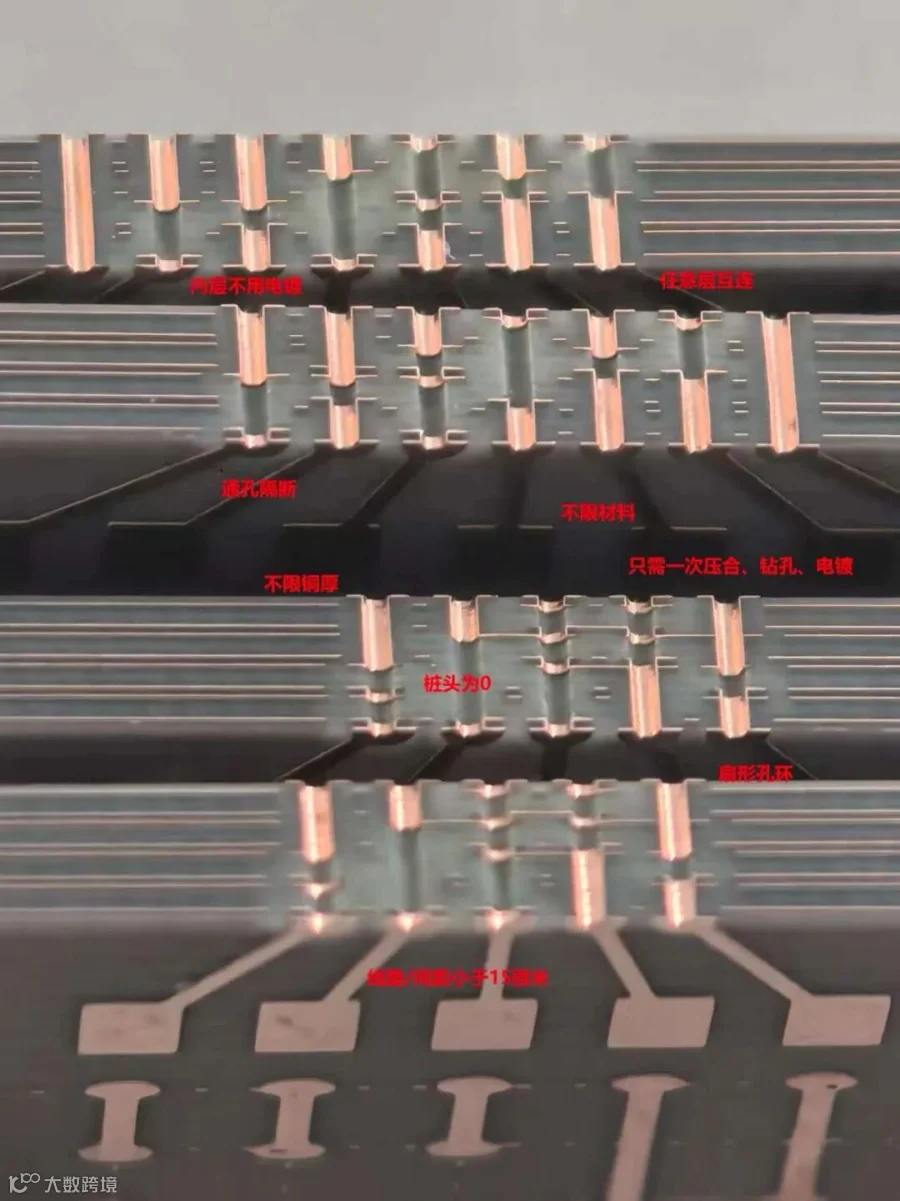

隔断法（通孔任意层互连）：打破传统分层思维，以单一贯通式通孔为载体，通过在孔内壁制造高精度物理隔离（凹蚀环），将同一孔腔划分为多个独立导电区域，实现单孔内的多路信号隔离传输。核心逻辑是"单孔分区、一次成型"——互连能力由孔内结构设计决定，而非堆叠次数。无需多层盲孔堆叠，制造流程大幅简化，生产周期缩短；同时通过改变孔内结构而非增加孔数量来提升密度，布线灵活性更高，信号传输损耗显著降低。
概括：增层法是"把板子叠起来互连"，隔断法是"把一个孔分成几路来互连"。
工艺复杂度：从"每层一套流程"到"整体多两道工序"
工艺链路的长度差异，直接决定了产能弹性和品质风险面。
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
对工厂而言，这一差异的落点很实际：增层法的复杂度随阶数线性甚至超线性上升，而隔断法在任意阶数下仅比普通多层板多两道工序——产线不需要为更高的互连密度重新"换一遍设备"。
设计灵活性：参数解耦带来的自由度
增层法的设计约束，来自孔径、介质厚度、铜厚三者的相互牵制：受积层堆叠顺序限制，层间互连依赖多层盲孔叠加，路径相对僵化；孔径、介质与铜箔厚度均有严格上限；调整中间层往往需要重构整板堆叠，迭代周期长、成本高。其逻辑类似"搭积木"——层级改动牵一发而动全身。
隔断法则实现了参数解耦：单一通孔可自由连通任意指定层，打破堆叠的物理限制；不限孔径，因此介质厚度与铜厚可自由搭配，支持厚介质、厚铜等定制化设计；设计端无需为互连能力妥协板材参数。
对于承压于高密度、大电流双重需求的硬件版本，这种自由度的价值在于：不用在"更高层数"与"更厚铜"之间做取舍。
信号完整性：寄生参数与阻抗一致性之争
这是隔断法优势最集中的维度。
增层法的结构局限： - 寄生参数冗余：多层盲孔孔环叠加，引入额外电容与电感，影响信号纯净度； - 阻抗波动显著：每次积层均需电镀，铜厚均匀性难以控制，高频传输时阻抗易发生较大偏移； - 高频场景受限：易引发信号反射与串扰，难以满足高端算力板卡的严苛要求。
隔断法的高速适配性： - 寄生设计极简：无多余重复孔环，信号路径更短更干净； - 阻抗高度一致：内层无需电镀，铜厚均匀，阻抗偏差极小，有效抑制信号失真； - 适配高端需求：保障高频差分信号传输，是高速PCB设计的理想选择。
在10Gbps以上应用场景中，隔断法凭借更低的寄生参数与更优的阻抗控制能力，可有效降低信号衰减与电磁干扰（EMI），为AI数据中心、高端服务器等对信号完整性要求极高的领域提供技术保障。"内层不用电镀"这一条，是阻抗一致性的结构性来源，而非工艺优化所能弥补的差距。
产品可靠性：层间界面是不是失效源头
增层法的可靠性短板源自层间界面：多层盲孔与积层界面的物理特性，使其在制造与使用中易出现内层互连缺陷（ICD）、盲孔孔底脱垫等风险；在冷热循环、高压蒸煮等加速老化测试中，层间界面缺陷极易被激发。
隔断法继承了传统多层板的成熟结构优势，其孔内隔离导电设计进一步强化了内层铜层与通孔的结合力——孔铜与内层铜呈包覆状态。在冷热冲击、湿热老化等严苛环境测试中表现优异，长期使用的稳定性与抗疲劳能力显著优于增层法。
可靠性差异的根源并不神秘：失效往往发生在界面，界面越少、结合越充分，长期稳定性就越好。
厚铜适配：4oz是一道分水岭
增层法的局限： - 兼容性差：针对≥4oz厚铜，压合时极易产生层间空洞、树脂缺胶等致命缺陷； - 良率瓶颈：缺陷修复难度大，整体良率偏低； - 功率受限：难以满足高功率密度、大电流PCB的电气设计需求。
隔断法的突破： - 完美适配：采用"铜层分解 + 通孔导通"专属逻辑，解决厚铜压合难题； - 超厚兼容：稳定支持8oz及以上超厚铜箔量产； - 品质跃升：压合缺陷大幅降低，良率与可靠性实现质的改善。
对于新能源汽车大功率电源板、大电流正交背板等场景，4oz以上的厚铜能力已从"加分项"变为"准入门槛"。
制造成本：被高估的初始投入与被低估的综合成本
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
需要特别指出的是成本结构的非线性：增层法的成本随阶数上升而快速累积，而隔断法在阶数提升时新增的成本项极为有限。这解释了为什么在高阶互连场景下，两者的成本差距会迅速拉开，而非线性平移。
行业前景：传统市场的守成与高端市场的重构
增层法：工艺架构存在先天局限，难以适配玻璃基板、高厚铜正交背板及超高层数多层板等下一代高端PCB产品。其适用领域将收敛于传统中低层数消费类板卡（如普通家电控制板、入门级消费电子），在算力与通信高端市场的占比将稳步收缩。
隔断法：工艺架构具备极强的扩展性，可适配玻璃基板、大电流正交背板及超高层数高端多层板，适用领域覆盖AI算力服务器、高速光通信、新能源汽车大功率电源板等高端方向，是未来高密度、大电流、高速互连PCB的主流技术方向。
总结与选型建议
传统增层法的定位：优势在于工艺成熟，适合传统中低层数板卡；但受限于繁琐流程与设计约束，在信号完整性、厚铜适配及成本控制上存在明显短板，难以满足高多层、高频高速的高端需求。
隔断法的定位：在工艺简化、设计自由度、高速信号性能及长期可靠性上实现全面突破，完美适配高多层、大电流、玻璃基板等严苛场景，兼顾成本效益与技术前瞻性。
选型判断的核心，应回归应用场景的三个"极限"：
|
|
|
|---|---|
|
|
|
|
|
|
|
|
|
结论：对于追求高性能、高可靠性、高设计自由度的高端PCB应用，隔断法凭借综合技术优势与成本潜力，是当前最具竞争力的技术路线选择。而对绝大多数工厂而言，更现实的路径或许是——在中低端产品上继续发挥增层法的成熟产线价值，同时把隔断法作为高端产能布局的技术储备，避免在订单结构向高端迁移时被动接单。
本文基于四会富仕研发部《增层法与隔断法PCB工艺对比分析》技术资料整理撰写，内容涉及工艺原理与选型逻辑，具体产品导入请以实际工艺验证数据为准。
