4个关键词，看懂蓝宝石的内部世界

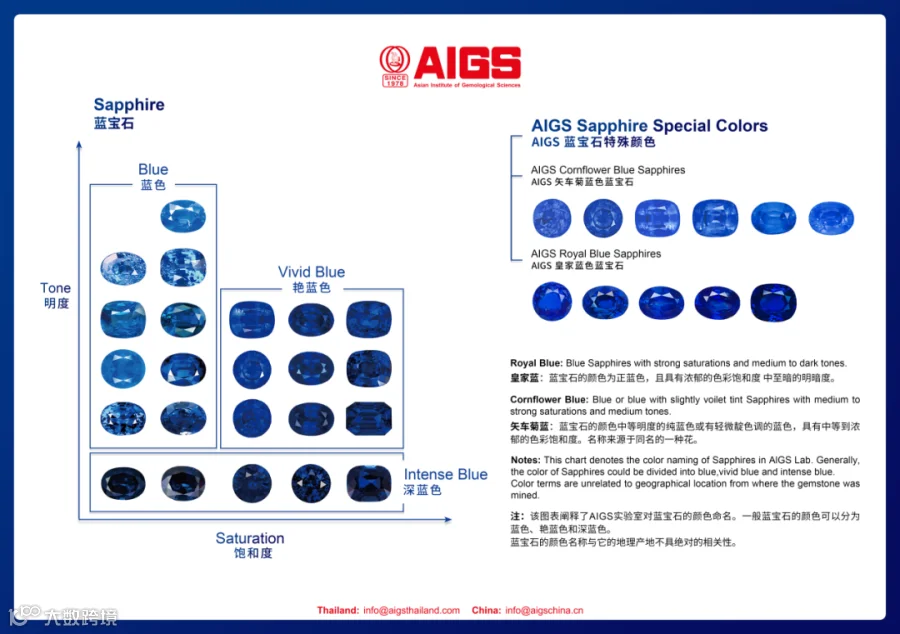

把两颗蓝宝石放在一起，肉眼看到的也许都是“蓝”。

当把它们移到光线下缓慢转动，蓝色会在明暗之间发生细微变化：有些柔和细腻，有些内部能看见深浅交替的线条；再翻到证书，还可能遇到“加热”“扩散”等不同的处理信息。

这些现象共同构成了蓝宝石丰富的内部世界。

想读懂一颗蓝宝石，可以先记住四个关键词：

丝绒感、色带、热处理、铍扩散。

蓝宝石之所以长期是宝石学研究的重要对象，正是因为它看似简单，内部信息却非常丰富。

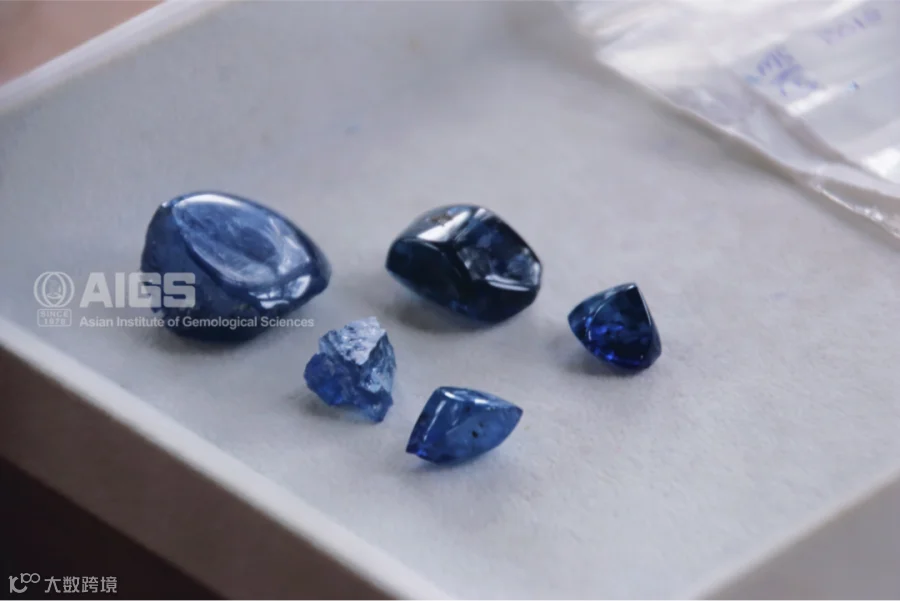

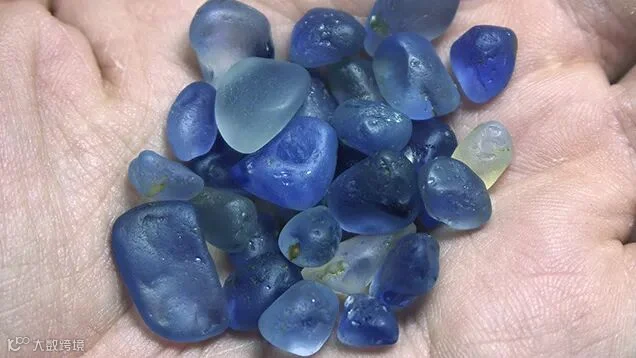

蓝宝石属于刚玉，主要成分是氧化铝；纯净刚玉本应无色，只需极少量致色元素、晶格缺陷和包裹体发生变化，就可能形成不同颜色与质感。再加上产地众多、处理技术不断发展，同样一颗“蓝色宝石”，背后可能有完全不同的生长和处理经历。

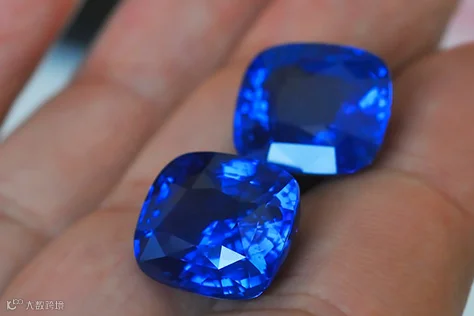

“丝绒感”是一种视觉感受，而不是一种品质等级。

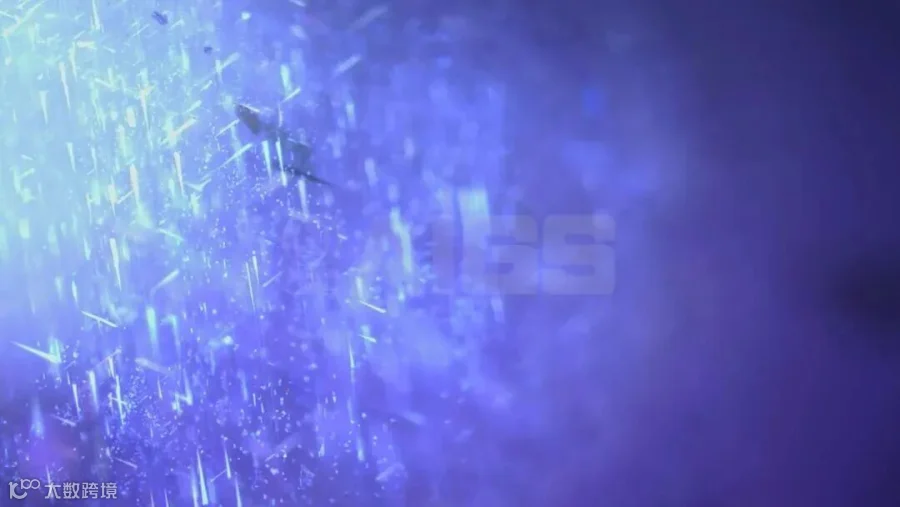

在蓝宝石中，光线在内部被大量亚微米级微粒均匀漫散射，弱化锐利镜面反光，呈现柔和朦胧、由内而外的绒状光泽，不是表面质感，是内部光学效果。

克什米尔（Kashmir）蓝宝石以这种经典的柔和蓝色闻名，不过丝绒感并不是克什米尔蓝宝石独有的视觉特征，像马达加斯加贝曼蒂（Bemainty）、斯里兰卡等地的部分蓝宝石，也可能呈现相似的视觉效果。

更重要的是，丝绒感并非“丝”越多越好。

优质的丝绒感，是细微散射与通透感之间的平衡；如果包裹体太密、太粗，宝石可能变得发灰、发白、雾蒙蒙，透明度和亮度也会下降。真正受市场欢迎的状态，是柔和而不浑浊，有光感而不失通透。

“丝绒感”不能直接等同于高品质、高价值，判断一颗蓝宝石，还要同时看颜色、透明度、切工、重量、处理情况和产地。

点击阅读文章

《蓝宝石有丝绒感就一定等于贵？》

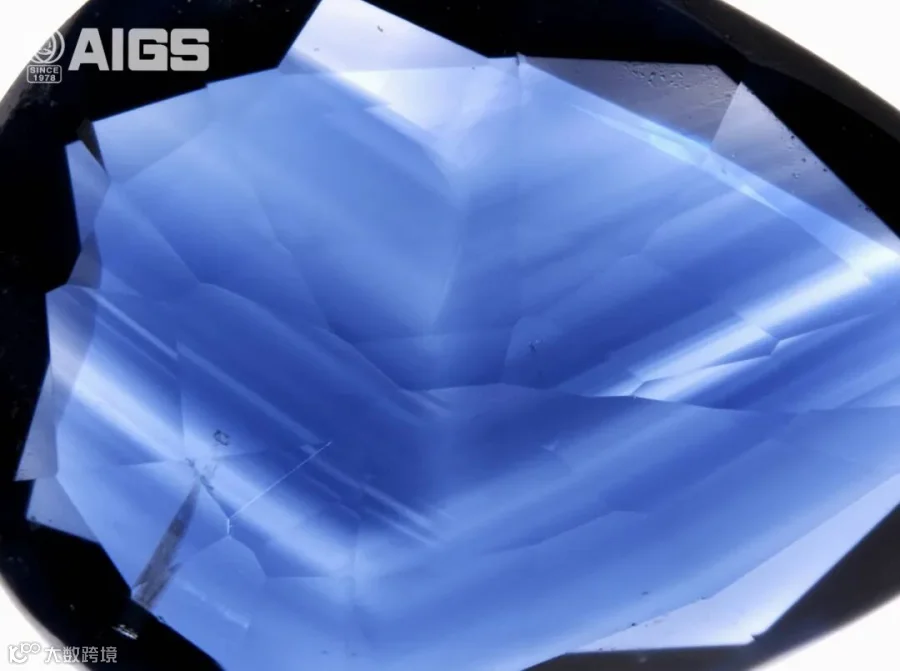

色带，是宝石内部不同区域在色相、深浅或饱和度上出现差异的视觉特征。

蓝宝石中常见深蓝与浅蓝相间的带状或角状分区，有时还会表现为近平行条带、六边形生长带或不规则色区。

它的形成并不神秘。

蓝宝石在自然环境中缓慢生长，周围流体或熔体的成分、温度和生长速度不会始终保持不变，这些因素都会影响晶体吸收致色元素的能力。当不同阶段进入晶体的铁、钛等致色元素含量不同，分布不均，颜色就可能出现深浅交替。

转动一颗蓝宝石，颜色发生变化，并不一定都是色带。

色带是不同位置的颜色分布不同，宝石不论从哪个方向观察，那些深浅区域仍然位于晶体内部原来的位置（不随着观察角度的变化而改变颜色和颜色深浅）。

多色性则来自刚玉的光学各向异性，沿不同晶体方向观察，蓝宝石可能分别呈现偏紫蓝与偏绿蓝的颜色（随观察角度的变化而呈现不同的色调）。

如果色带在台面朝上时非常突兀，形成一块深、一块浅，整体颜色不均，它通常会影响美观和价值，但切磨师也会利用色带调整宝石的正面颜色。

比如一些斯里兰卡蓝宝石的蓝色集中在晶体局部，切磨时把颜色较深的区域安排在亭部尖底附近，光线经过多次反射后，正面看起来可能比原石实际的着色范围更均匀。这种业内俗称“拉水”的切工思路，本质上是对天然色带的利用，并不属于处理的范畴。

反之，如果颜色只集中在极小区域，或宝石必须依靠过深亭部才能维持正面蓝色，就可能牺牲亮度、比例和出成率。

点击阅读笔记

《宝石里的色带到底是什么》

热处理是彩色宝石行业中历史较久、应用广泛的优化方式。

它把宝石置于受控温度、气氛和时间条件下，使原有的致色元素、晶格缺陷和包裹体发生变化，从而改善颜色或透明度。不同蓝宝石原料的化学组成不同，采用的温度、氧化还原条件与保温时间也会不同，并不存在一个适用于所有蓝宝石的“固定配方”。

传统热处理常见的目标主要有两类。

第一类是调整颜色。

加热可以改变铁、钛等元素的价态与相互作用，强化、减弱或重新平衡蓝色。有些原本颜色很浅、带灰白色调的原料，在合适条件下会变得更蓝；有些过深、发墨的蓝色，也可能被适当减淡。

第二类是改善透明度。

部分针状金红石在高温下溶解，浑浊感减弱，从而提高透明度。

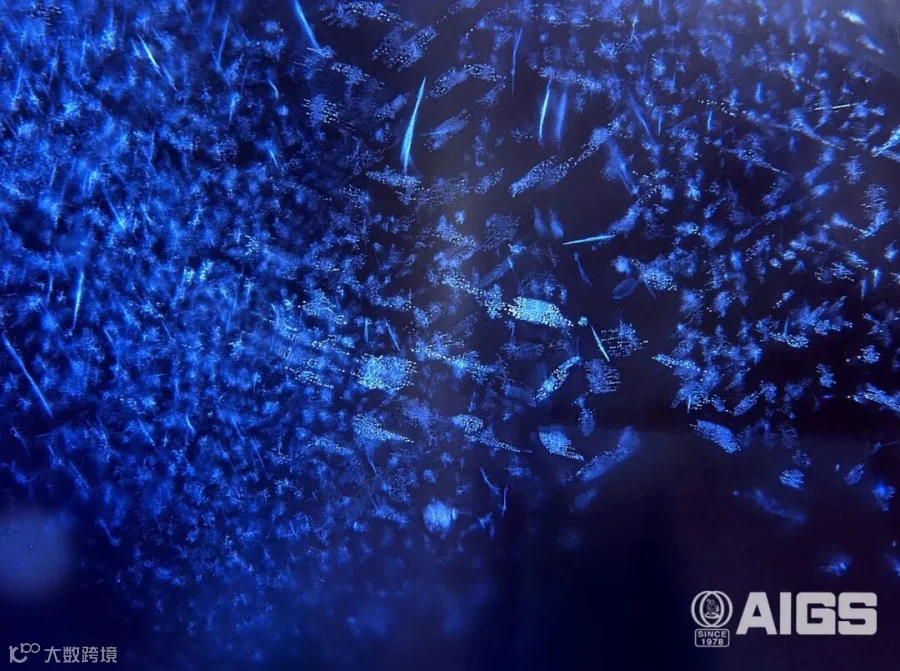

显微镜下，实验室会观察金红石针是否出现溶蚀或断续，晶体包裹体边缘是否熔蚀，周围是否形成盘状裂隙或应力裂隙，愈合裂隙是否重结晶，以及宝石表面是否存在高温残留等特征。

不同温度和工艺留下的痕迹并不相同，而且一颗经过处理的蓝宝石未必同时出现所有特征。

目前传统热处理在彩色宝石市场中已被广泛应用，关键在于是否在证书中如实披露。

一般情况下，天然拥有鲜艳色彩、高净度且未经热处理的蓝宝石十分稀少，市场往往给予更高溢价。

但比较不能只看“有烧”或“无烧”两个字。

一颗颜色鲜明、切工良好的加热蓝宝石，可能比一颗颜色灰暗、净度低的无烧蓝宝石更受欢迎。因此，应以客观的角度看待蓝宝石热处理，合理、适当的热处理，会在一定程度上提高蓝宝石的价值，而非“一刀切”否定热处理。

铍扩散同样需要高温，却与传统热处理有本质区别。

铍扩散是在高温过程中，从外部向刚玉晶格引入铍元素，以改变或生成颜色。

铍离子很小，在极高温下可以进入刚玉晶格。其渗入深度取决于温度、时间、宝石大小和材料条件，可能只有零点几毫米，也可能贯穿整颗宝石。

如果简单抛光不一定会去除这层颜色，但如果扩散层较浅，重新切磨仍可能改变宝石的颜色分布。

因为铍原子太小、太轻，且在宝石内部扩散深度不一，常规方法（如显微镜观察）难以直接识别，所以铍扩散一直是各大实验室的检测难题。实验室往往需要使用LA-ICP-MS、LIBS等高灵敏度微量元素分析技术，再结合显微镜特征、其它大型仪器检测数据综合判断。

这里还有一个很重要的问题：天然、未经铍扩散的蓝宝石中，也可能测到低含量的铍。

因此，“测到铍”不等于“铍扩散”。

天然含铍、坩埚残留交叉污染、助溶剂微量参杂等情况，都可能会出现检测到“铍”的情况，因此，检测报告中既要注明发现铍元素，也要结合包裹体特征、光谱分析等综合判断，以免把“检测到铍”简单等同为“扩散处理”。

点击阅读文章

《测出铍就一定是铍扩散吗？| AIGS铍扩散证书最新解读》

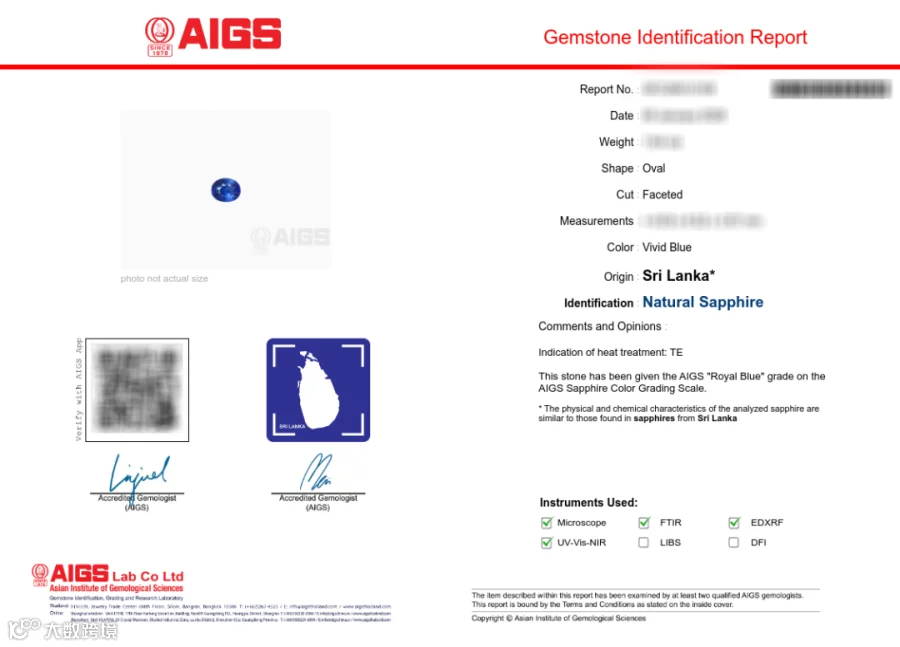

在AIGS全证证书报告中，除了查看基本矿物品种名称、是否天然的信息，还需重点关注Comments and Opinions（评论与意见）处，实验室会在这一栏标注被测宝石的商业名称、优化处理情况等。

点击阅读文章

《优化处理 | 一分钟带你读懂AIGS更新标准》

像上述内容中提到的“色带”“丝绒感”属于蓝宝石的视觉特征，并不会在全证报告中标注，但学会如何看懂这些视觉特征，并判断其对宝石价值的影响，是在市场中要反复观察、总结的能力。

© AIGS亚洲宝石学院原创内容，未经许可转载必究

图文编辑 zero

初审 鲤鲤

复审 Joseph Tang
