镀层起皮、粉体团聚、产线上冒出一颗来路不明的颗粒，情形都差不多：说不清里面有什么、长什么样，结论就立不住。扫描电镜（SEM）就是回答“里面有什么、长什么样”的常用手段——既看形貌，也做成分。

可真正送过样的人都知道，麻烦通常出现在另外三件事：样品该用什么条件测、测出来的数据能不能用、拿到图之后怎么解读。

• 零件断了、镀层起皮、表面莫名出现划痕，被客户投诉、被内部追责。供应商说材料没问题，问题却反复出现。断口里有没有夹杂物、裂纹从哪里起、镀层和基材结合得牢不牢——这些靠肉眼和普通检测看不出来，需要把断口和截面放大看细节，再做成分确认，根因才有定论。

• 同一款材料，这一批好用、下一批就出问题，供应商却咬定配方没变。批次忽好忽坏，很多时候是微观层面悄悄变了：颗粒团聚了、粒径大了、成分偏了。把形貌和成分对照着看，才知道到底变在哪。

• 产线上检出一颗来路不明的颗粒或异物。是原料带进来的、设备磨损掉的，还是环境落尘？只报“有异物”没有意义，给出元素组成，才能推断来源、说清责任。

看“长什么样”——颗粒是粗了还是团聚了、镀层结合得好不好、断口长什么样。表面细节一放大，答案就有了。下图就是颗粒的形貌像。

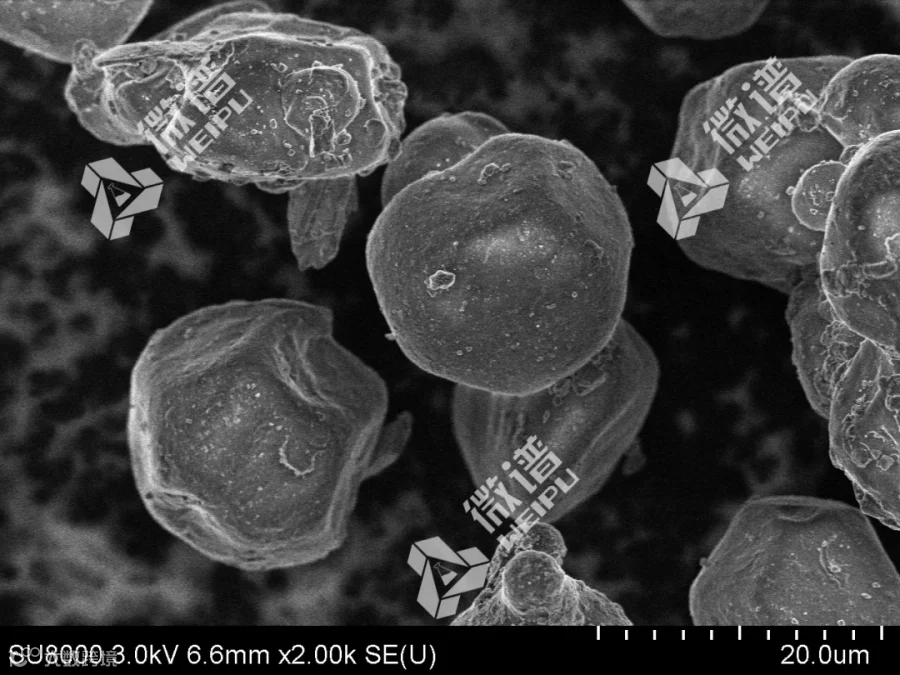

图1 样品的 SEM 图像

查“含什么”——异物是原料带进来的还是设备磨损掉的、批次差异是不是成分悄悄变了。元素组成和分布测出来，责任就清楚了。下图是同一微区的元素面分布。

图2 样品的 EDS-Mapping 图像

低倍定位异常区域 → 放大观察微观特征 → 异常点元素定性定量，三步闭环给出“是什么、怎么来的”判断依据。这是 SEM／EDS 联用价值突出的场景之一，也是金属断口、镀层脱落、异物来源追溯的“标准动作”。

• 拍不清。放大到一定倍数就糊了，纳米级细节看不清，尤其低电压下表面细节丢失；

• 测不准。异物颗粒只报形貌不给成分，或轻元素定量偏差大，数据不敢用；

• 不会选。冷场、热场分不清，样品该用哪台设备、什么参数，全靠试错；

• 不稳定。不同批次、不同机构测出的结果对不上，重复性差，无法溯源。

SEM像一支极细的“电子画笔”，用聚焦到纳米级的电子束在样品表面逐行扫描。电子束打到样品上，激发出多种信号——二次电子（SE）带回表面形貌，背散射电子（BSE）带回成分衬度，特征 X 射线交给能谱仪（EDS）做元素定性与定量。

“一次扫描、多信号采集”的设计，让 SEM 天然具备双通道能力：形貌通道回答“长什么样”，元素通道回答“由什么组成”。

目前主流高端电镜都采用场发射电子枪，按发射方式分两派：冷场发射（CFE）与热场发射（TFE）。

冷场发射（CFE）：钨单晶针尖在室温下不加热，仅靠超高电场让电子“隧穿”势垒逃逸。优势是亮度高、能量分散小、低电压下分辨率突出，适合表面细节、纳米颗粒、易损伤样品；代价是束流偏小且随时间衰减，需定期“闪针”恢复，对真空度要求极高。

图3 样品的SEM图像（冷场）

热场发射（TFE）：锆酸钨发射体加热到约1800K，叠加电场让电子持续涌出。优势是束流大且稳定，适合EDS、EBSD等大束流分析，维护省心；代价是能量分散略大，极低电压下分辨率略逊于冷场。

图4 样品的SEM图像（热场）

注：以上为两类电子源的一般性对比，具体指标以各厂商官方规格书为准。
