水阀进场，是先安装还是先试验？工程隐患往往源于跳过“先试验”这一步。水阀虽结构简单，却掌控着管线的通断与安全。若阀体强度不足可能爆裂，密封失效则导致内漏，这些问题一旦在管道安装或墙体掩埋后暴露，整改成本极高。
本文将水阀出厂与进场验收的核心流程梳理为“六关”，并标注具体标准出处，供工程人员对照执行。
壳体试验：保压时间标准
依据 GB/T 13927-2022 表 2，保压时间按公称尺寸（DN）分档如下（单位：秒）：
公称尺寸 |
壳体试验（止回阀） |
壳体试验（其他类型阀） |
上密封试验 |
密封试验 |
DN≤50 |
15 |
15 |
60 |
15 |
50＜DN≤150 |
60 |
60 |
60 |
60 |
150＜DN＜350 |
120 |
60 |
120 |
120 |
DN≥350 |
300 |
60 |
120 |
120 |
合格判定：壳体试验中不得有结构损伤，阀体与阀盖连接处严禁可见泄漏。液体介质试验时，壳体表面不应出现液滴或潮湿；气体介质试验时，应无气泡产生（依据 GB/T 13927-2022 第 7.1 条）。
第四关：上密封与密封试验
本环节旨在验证阀门关闭后的严密性。
验收速查：六关清单
关卡 |
检查重点 |
主要依据 |
合格判据 |
一、文件与铭牌 |
合格证、试验报告、铭牌信息 |
GB 50517-2010（2023 年版）5.3.2 |
铭牌六要素齐全且与实物一致 |
二、外观与标志 |
表面缺陷、流道、标志、防护 |
JB/T 7927 等 |
无目视缺陷，标志清晰 |
三、壳体试验 |
承压强度与致密性 |
GB/T 13927-2022 |
1.5×CWP 保压，无可见泄漏、无结构损伤 |
四、上密封/密封试验 |
密封副密封性能 |
GB/T 13927-2022 |
1.1×CWP 或 0.6MPa 低压，按泄漏率等级判定 |
五、启闭操作 |
启闭灵活度、力矩、指示 |
产品标准/合同 |
无卡阻，扭矩不超额定值 120% |

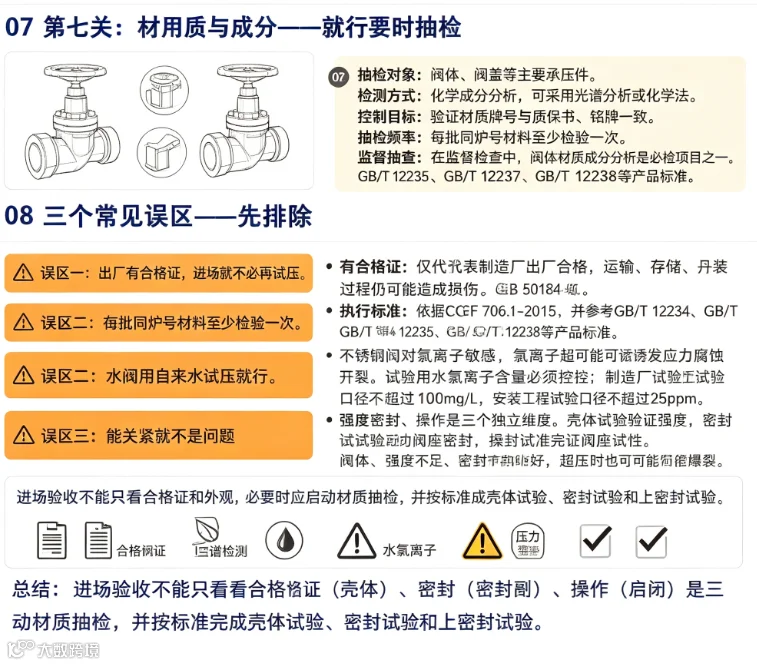

六、材质与成分 |
承压件化学成分 |
CCGF 706.1-2015、GB/T 12234 等 |
材质牌号与质保书一致 |
边界提醒：特殊情况核对
内容验真与标准依据
- GB/T 13927-2022《工业阀门 压力试验》：2022-12-30 发布、2023-07-01 实施，等同采用 ISO 5208:2015。文中试验压力、保压时间表、压力试验项目表、泄漏率等级及验收准则均取自该标准原文。
- GB 50184-2011《工业金属管道工程施工质量验收规范》第 4.0.3 条：阀门应进行壳体压力试验和密封试验，具有上密封结构的还应进行上密封试验；以洁净水为介质，不锈钢阀门试验水中氯离子含量不得超过 25ppm，合格后立即清除水渍。
- GB 50517-2010（2023 年版）《石油化工金属管道工程施工质量验收规范》第 5.3.2 条：铭牌应含制造厂名称、阀门型号、公称压力、公称直径、产品编号、阀体材料牌号。
- CCGF 706.1-2015《阀门产品质量监督抽查实施规范》：检验项目含铸钢件表面质量（JB/T 7927）、阀体材质成分分析（GB/T 12234、GB/T 12235、GB/T 12237、GB/T 12238 等）。
- 温州市龙湾区通用阀门产品质量监督抽查实施细则（2026 版）：密封试验等检验项目及标准条款清单。
- 说明：文中“启闭扭矩不超过额定值 120%"为行业通行做法，具体以产品标准或合同约定为准；气体壳体试验、气体高压密封试验在 GB/T 13927-2022 中为可选项目。试验项目、压力等级与泄漏率等级的最终依据是订货合同和对应阀门产品标准。
