均温板的工作原理
超导热均热板主要由底板、上盖、底板和上盖内部的毛细结构、底板与上盖之间的铜柱铜环以及少量的工作液体组成。
容器内的低真空使得工质非常容易地发生沸腾现象，其工作原理是密闭容器内的工作液体吸热后快速地变成蒸汽，由蒸汽压力推动蒸汽流向冷凝区，利用工质的相变潜热进行传热，当蒸汽遇到外部的冷凝时，释放热量后变成液体，由毛细结构将液体回流到蒸发区，从而进行整个换热过程的循环复始。

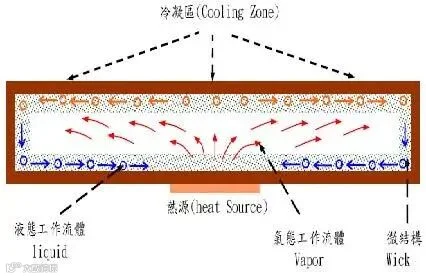

图｜均温板的运作示意图
均温板的特性
NTK均温板知多少
超导热均热板的容器材质主要为无氧铜C1020，工质可以为水、甲醇和丙酮。毛细结构可以为铜粉烧结、铜丝网烧结。超导热均热板形状可以为平面，也可以为三维。
NTK可依据客户的电子设备系统散热需求可定制满足客户要求的超导热散热系统
可设计和制造高品质均温板：
厚度：0.35mm（超薄）~6mm(0.5mm均热板已量产)
最大尺寸：400*400mm，
最大功率：1300W（目前产品）
材质：铜/甲醇、铜/丙酮

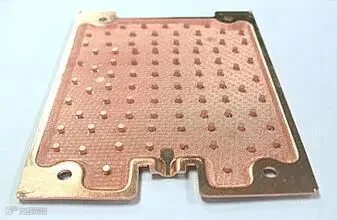

基本结构图形如下所示：

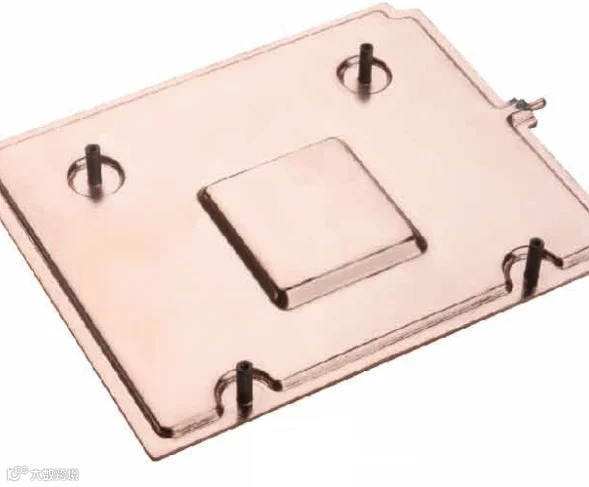

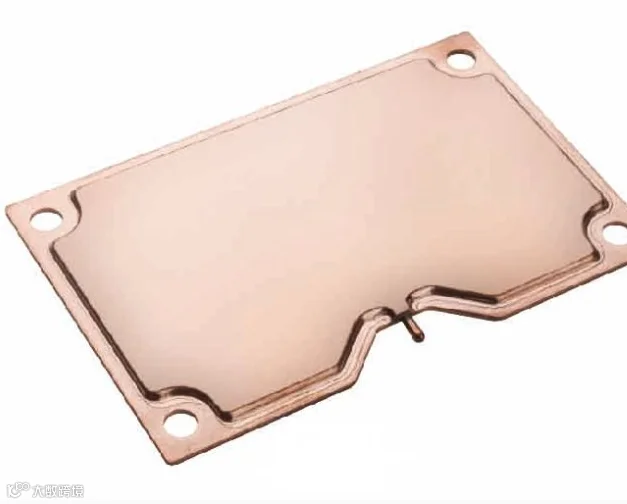

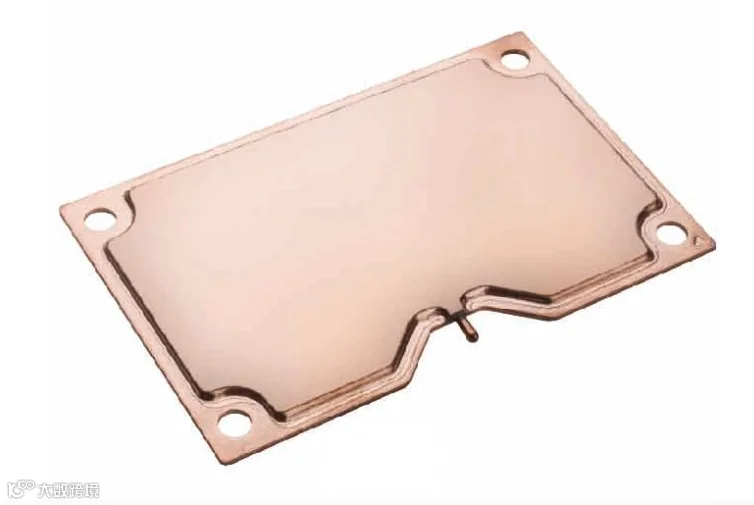

NTK常规均温板
规格：90*90*3mm
功率：200w
应用：超薄笔记本 、超薄平板电脑
规格：111*110*4.75mm
功率：350w
应用：超薄笔记本 、超薄平板电脑

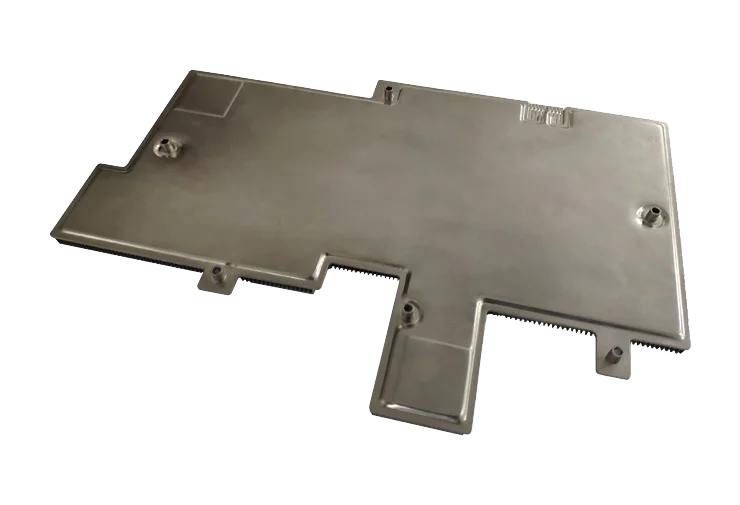

NTK超薄均温板
规格：55*28*0.38mm
功率：4W
应用：手机、平板等
规格：54*28*0.35mm
功率：3.5W
应用：三星手机
NTK均温板模组
规格：306*197*9.5mm
功率：350w
结构：焊接VC+铜鳍片
应用：通信
规格：295*236*12.5mm
功率：265w
结构：焊接VC+铝鳍片
应用：通信
NTK吹胀版展示
单面吹胀板厚度：0.8mm
双面厚度：2.4mm
功率：80W
应用：基站、家用电器、LED显示屏
均温板制造工艺
图｜NTK均温板车间
● 基板材质：无氧铜C1020
● 填充介质：除氧純水，含氧量 10ppb 以下
● 焊接工艺：
高温扩散焊：高温、高压、真空、无銲料的制程，接合过程中材料晶粒重新排列使接合面，强度与母材相同。
钎焊是用比母材熔点低的金属材料作为钎料，用液态钎料润湿母材和填充工件接口间隙幵使其与母材相互扩散的焊接方法，焊接温度在450度以上。

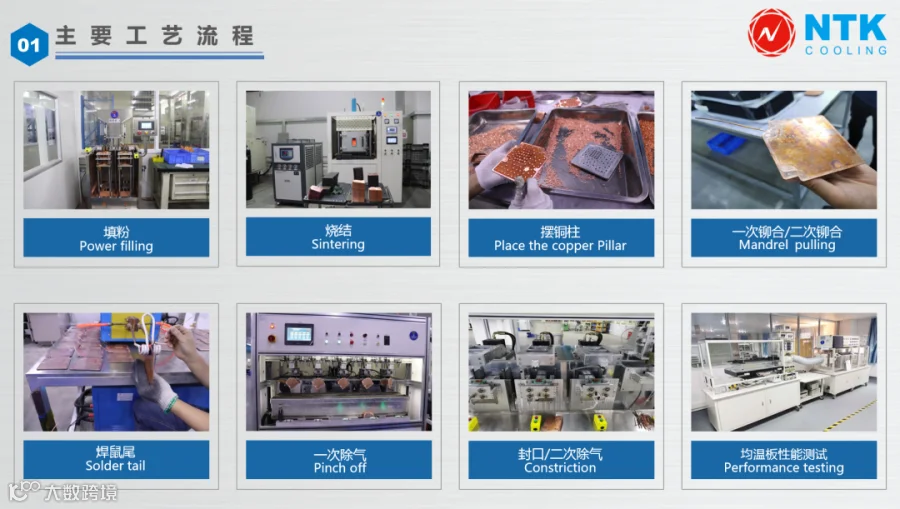

制程工艺设备
产品性能测试
全自动系统，高效检测！
● 对流表面的温度均匀,应用面的温差：ΔT＜3℃
● 更好的散热性能：＞20%的总热阻改进
● 快速热回应时间：更好的性能来处理热点热源
● 抗压能力：一般产品设计100lb/in2, 特别要求的最高可达到120 lb/in2
● 抗拉能力：一般产品设计120 ℃, 特别要求的最高可达到140 ℃
● 衰减度：预计在5年内＜5%

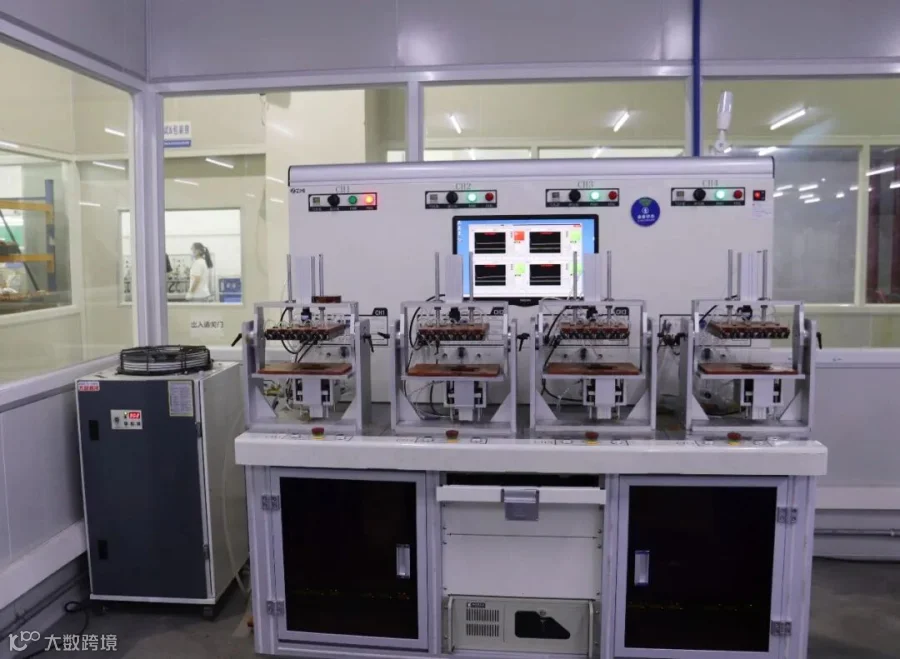

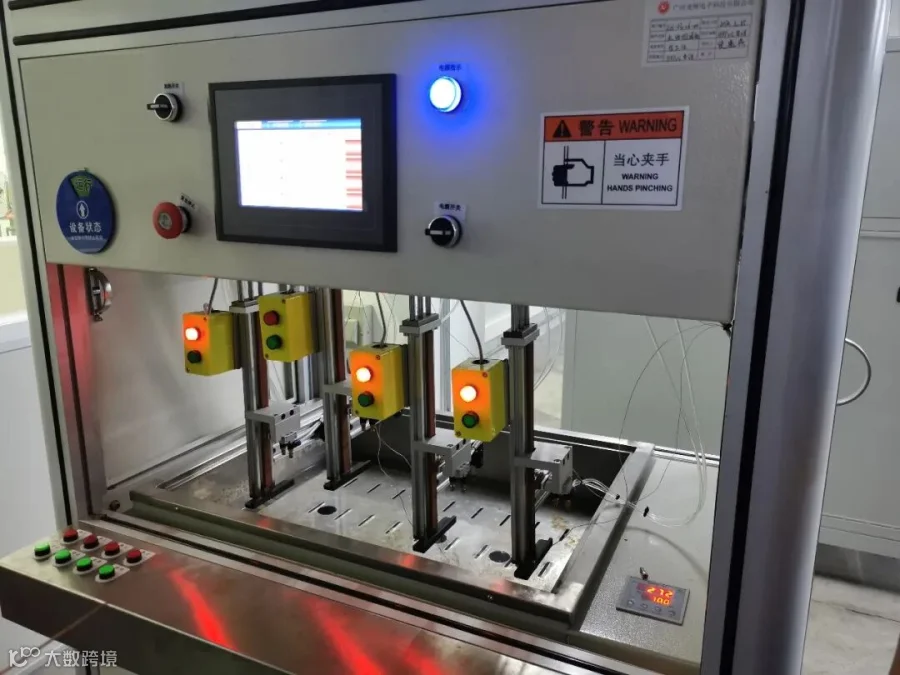

图｜NTK均温板主要测试设备

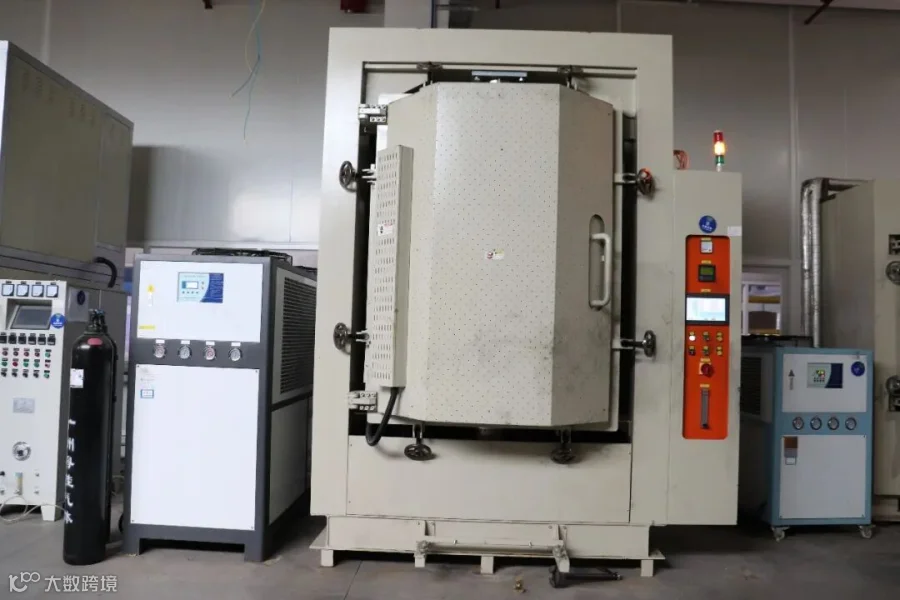

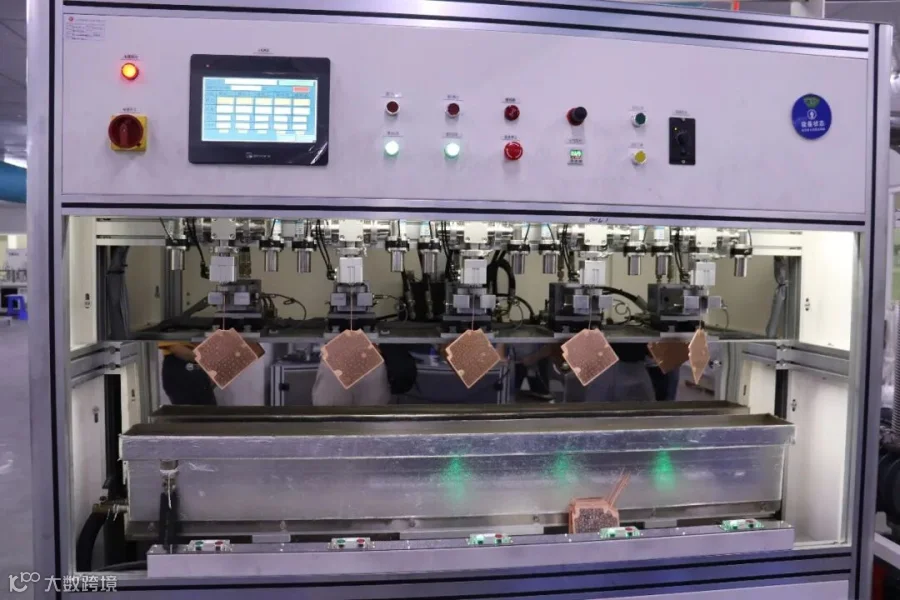

工艺设备：扩散焊接炉、电阻烧焊网、冲压机（铆钉/铆边）、涂胶机、注水机、一次真空除气机/二次真空除气机、整平机、老化烤箱......

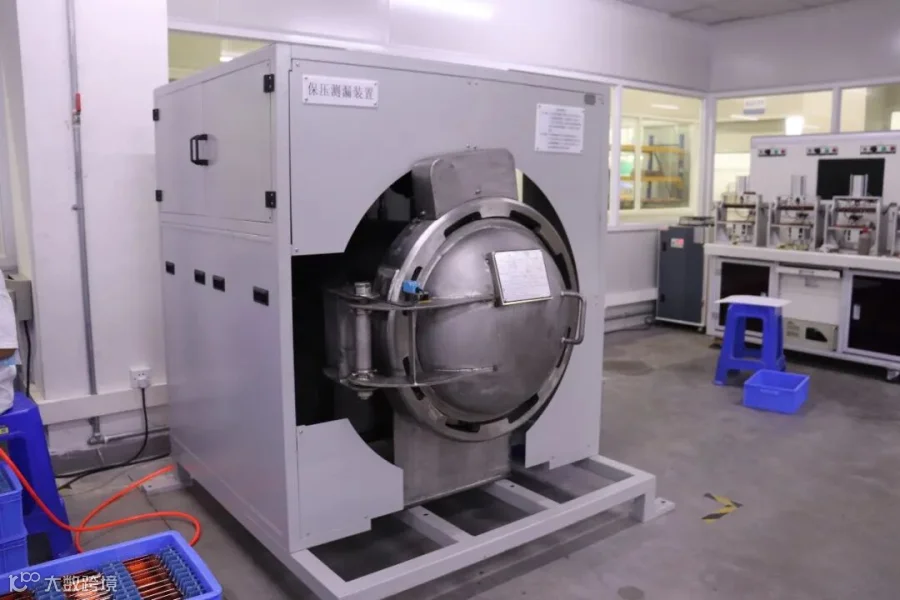

测试设备：气泡测试机、水浴/温差测试机、功率测试机、保压/氦气测漏机········
均温板应用领域
■ AUTUMN
在消费电子向超薄化、智能化和多功能化的发展趋势下，集成电路芯片和电子元器件体积不断缩小，其功率密度却快速增加；手机CPU 频率正迅速提升，同时封装密度也越来越高、机身越来越薄，散热问题已经成为电子设备亟需解决的问题。
NTK散热事业部为客户提供从概念设计、工业设计、工程样品到批量生产的一站式服务。
