热管的工作原理
热管是利用液体低压相变传热原理制造的高效热传导器件，热管的导热系数是传统金属传热的数十倍至数百倍，远高于各种金属，被称为热的超导体，可以快速将热量带离热源。
当热管的一端受热形成两端温差时，毛细芯中的液体蒸发汽化，蒸汽在压力差下冲向另一端，放出热量凝结成液体，液体再沿多孔材料管壁靠毛细力的作用流回蒸发段，如此循环往复，将大量热量由热管的一端传至另一端。
图｜热管的运作示意图
均温板的特性和管芯类型
NTK热管知多少
•温度分布均匀
•热阻小
•热反应快速
•传热量大
•重量轻体积小
•结构简单
•无磨损件寿命长
•无需电源
•可在无重力场下工作
管芯类型图形如下所示：
丝网管：较高的毛细力和较高毛细提升高度，丝网贴附于管壁不易紧密，径向热阻较大，适合于管道压扁，但不能适应管道弯曲，不适于细长热管。
烧结管：较高的毛细抽吸力，较小的径向热阻，网芯工艺重复性好。轴向传热能力强，为目前广泛应用的管芯工艺。
沟槽管：液体流动阻力甚小，较高的轴向传热能力，管子弯曲后性能基本不变。管芯毛细压较小抗重力工作能力差。

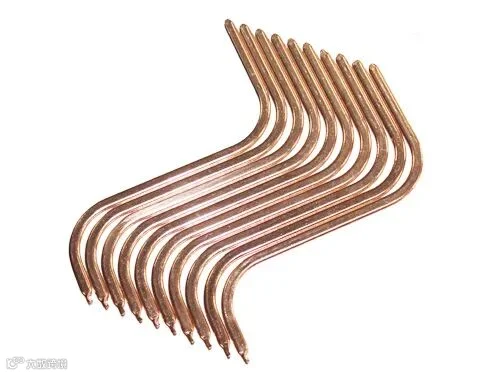

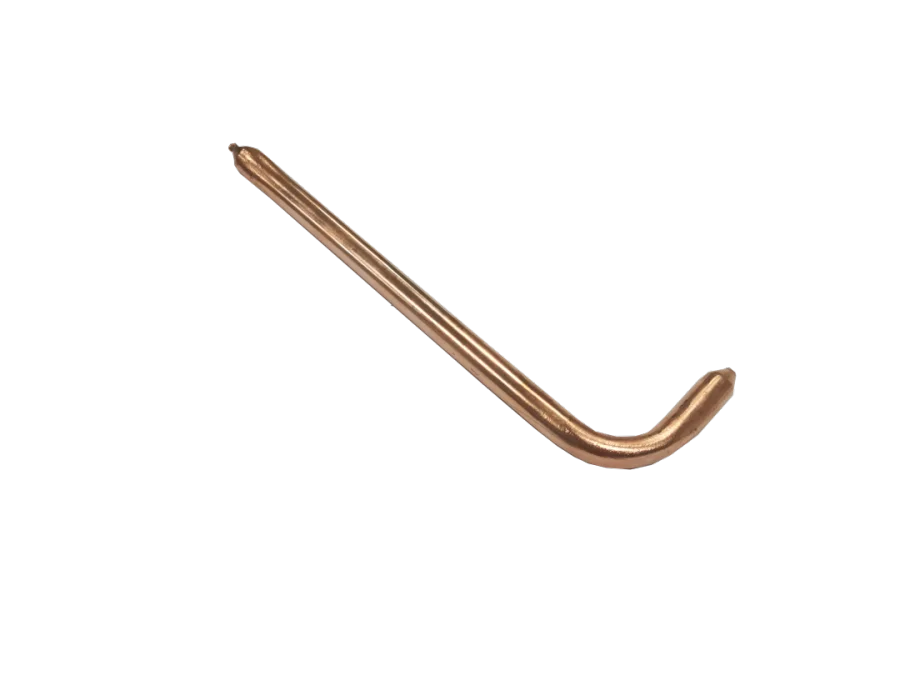

NTK常规热管
规格：∅6*80mm
功率：20W
应用：工矿灯、LED灯、VGA显卡、
服务器、数据中心等
规格：∅16*350mm
功率：350w
应用：风力发电、新能源交通等
规格：∅5*L125*T1.5mm
功率：15W
应用：笔记本电脑、平板等
NTK超薄热管
规格：∅2*L90mm*T0.35mm
功率：5W
应用：手机、超薄笔记本电脑、超薄平板、无人机、智能穿戴设备等
规格：∅6*L110mm*T0.45mm
功率：10W
应用：手机、超薄笔记本电脑、超薄平板、无人机、智能穿戴设备等
热管制造工艺
图｜NTK热管车间
● 基板材质：无氧铜C1020
● 填充介质：除氧純水，含氧量 10ppb 以下
● 焊接工艺：
高温扩散焊：高温、高压、真空、无銲料的制程，接合过程中材料晶粒重新排列使接合面，强度与母材相同。
钎焊是用比母材熔点低的金属材料作为钎料，用液态钎料润湿母材和填充工件接口间隙幵使其与母材相互扩散的焊接方法，焊接温度在450度以上。
制程工艺设备
产品性能测试
在等温性测试：热管的一端加载功率为热管额定功率（例如∮6热管通用功率为30W），另一端接测试端。90-120秒内，温差不超过3℃即为合格。
保压测漏：将热管放置在封闭的罐体内，加5.5KG压力持续3小时，利用气体压强差使存在微漏的热管失效，在等温性检测中可将失效品检测出来。

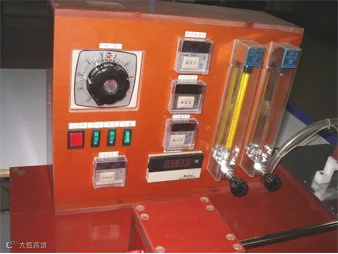

图｜NTK热管主要测试设备

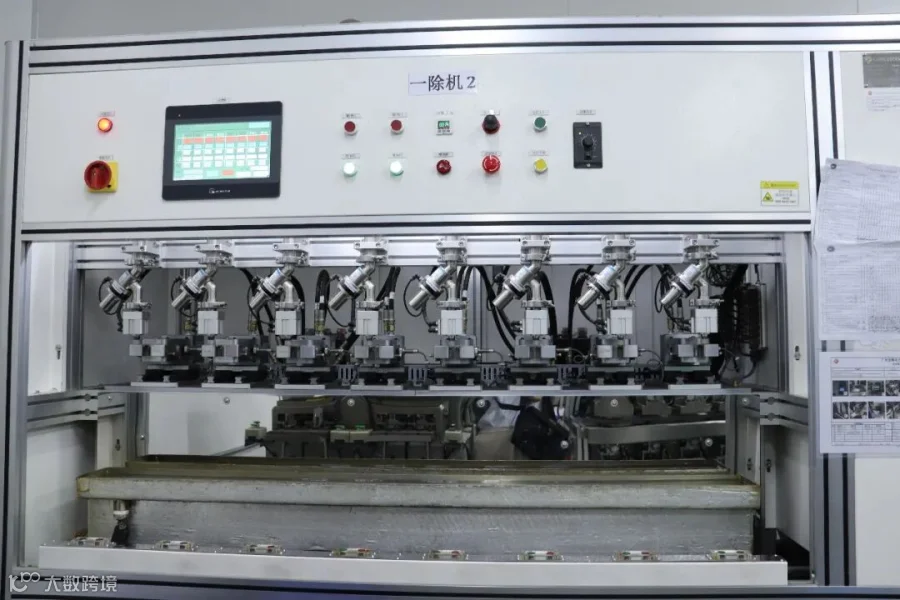

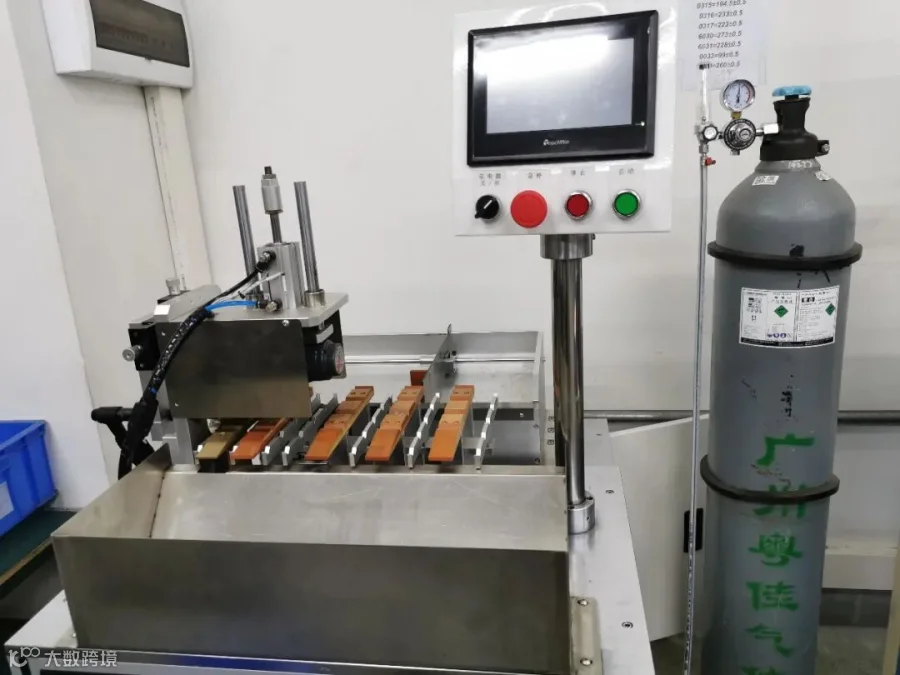

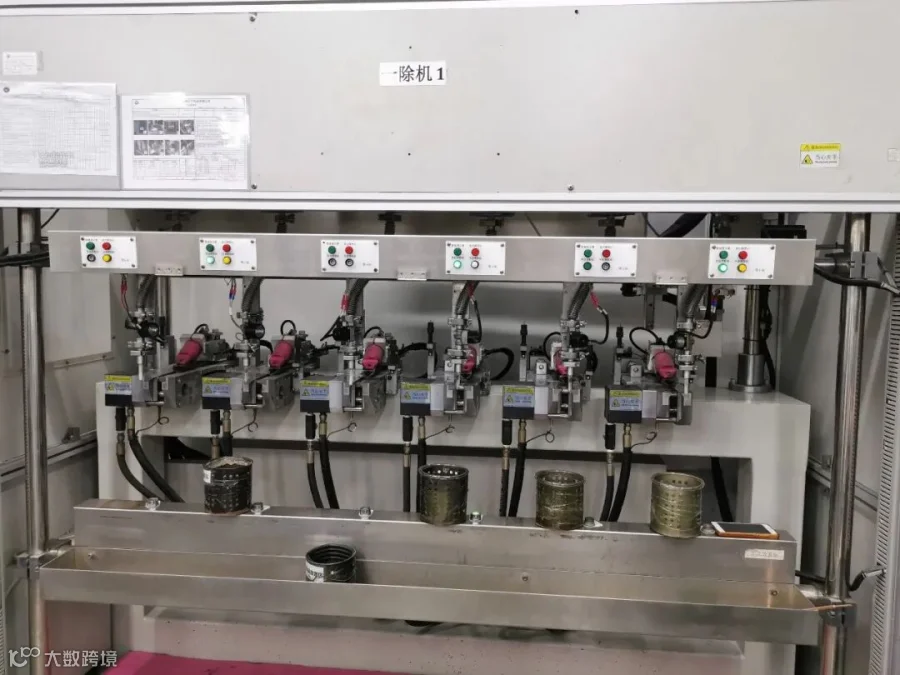

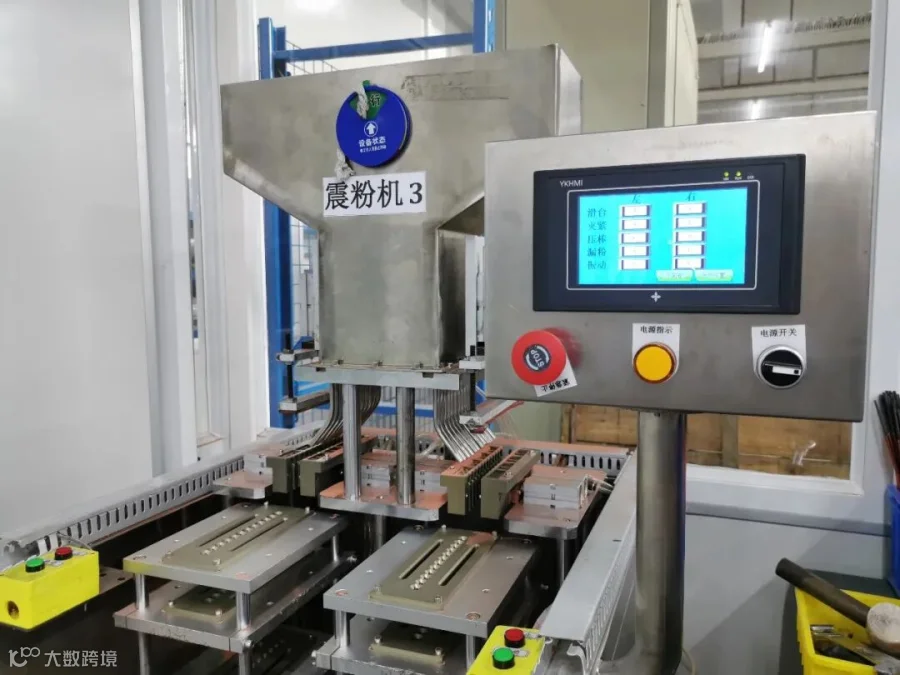

配套设备：切管机、五槽清洗机、硬缩管机、填粉机、烧结炉、预压机、拔棒机、软管缩管机、还原炉、填充机、一次除气机、二次除气机、整圆机、焊接机、温差测试机、折弯机、油压床、烤箱、高温测漏机、效能测试机········

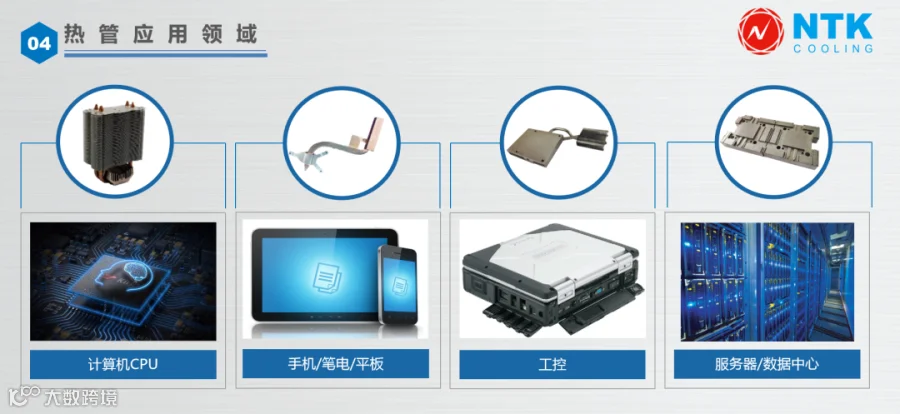

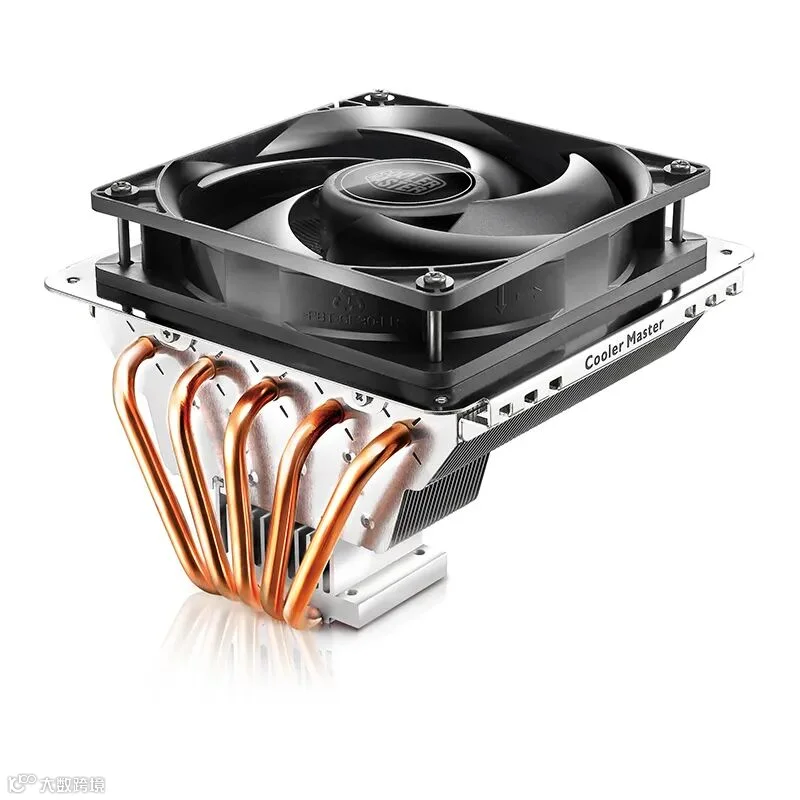

热管应用领域
■ NTK COOLING
在消费电子向超薄化、智能化和多功能化的发展趋势下，集成电路芯片和电子元器件体积不断缩小，其功率密度却快速增加；手机CPU 频率正迅速提升，同时封装密度也越来越高、机身越来越薄，散热问题已经成为电子设备亟需解决的问题。
NTK散热事业部为客户提供从概念设计、工业设计、工程样品到批量生产的一站式服务。
