散热问题对笔记本电脑而言是非常关键的技术问题。热量的排放，关系着整个系统的稳定性及产品的使用寿命。据统计，80%的计算机硬件故障都是因“温度”造成。尤其是对笔记本电脑及一些小型的移动终端产品，有效的散热有着非常重要的意义。
电脑CPU散热模块组成原理
（1）CPU工作时，产生的热量传递到散热板上；
（2）散热板传递过来的热量，通过散热管迅速传递到风扇出口；
（3）散热风扇，利用空气对流的原理，将热量最终散出到主机外部。

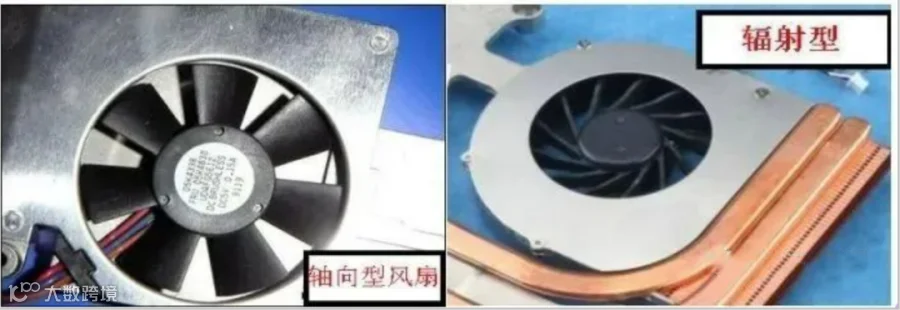

散热风扇
散热板和散热管
散热管工作原理：在真空状态下，水的沸点很低。如果在管子的一端加热，水就会蒸发，将热带到另一端，水冷却后再流回去，如此反复，热量就不断移动，和冷气机的工作原理类似。
典型的热管是由管壳、吸液芯和端盖组成，将管内抽到的负压后，充以适量的工作液体，使紧贴管内壁的吸液芯毛细多孔材料中充满液体后加以密封。管的一端为蒸发段（加热段），另一端为冷凝段（冷却段），根据需要可以在两段中间布置绝热段。当热管的一端受热时，毛细芯中的液体蒸发汽化，蒸汽在微小的压差下流向另一端放出热量凝结成液体，液体再沿多孔材料靠毛细力的作用流回蒸发段。如此循环不已，热量由热管的一端传至另一端。
散热孔
键盘
金属外壳
镁铝合金外壳的热传导率，远优于铝金属和工程塑料，在很大程度上减少散热扇和散热窗的数量，减少体积和重量，降低功耗和成本。现在大部分厂商的中高端产品都采用这种技术。
