在液冷系统中，核心组成部件包括水泵、换热器、管道、罐体、阀门、仪器仪表及电气元件等。这些部件之间通过管道实现连接，而管道就如同系统的 “血管”，肩负着保障介质在系统内高效循环的关键使命 —— 正是依靠管道的精准联通与稳定输送，冷却液才能在各个部件间流转，完成热量交换与传递的核心任务。
由此可见，管道在液冷系统中的作用至关重要，其性能直接关系到系统的整体运行效率。因此，选择适配的管道不仅是系统设计的关键环节，更决定了整套液冷系统能否精准满足不同场景下的运行需求，无论是工业设备的持续散热，还是数据中心的高效控温，管道的合理性都成为影响最终效果的核心因素之一。
管道管径确认：
Di = 18.8×(Q/v)0.5
Di—管道内径，单位【mm】
Q—系统流量，单位【m3/h】
V—介质流速，单位【m/s】
注:系统对应的介质流速查阅《常用系统介质流速》文章
管道壁厚选择：
tsd = ts + C
C = C1+C2
ts —计算厚度，单位【mm】
P—设计压力，单位【MPa】
D0—管道外径，单位【mm】
[σ]t—在设计温度下材料的许用应力，单位【MPa】
Ej—焊接接头系数
tsd —设计厚度，单位【mm】
C—厚度附加量之和，单位【mm】
C1—厚度减薄附加量，如材料厚度负偏差，单位【mm】
C2—腐蚀或腐蚀附加量，单位【mm】（一般取值为0）
Y系数：

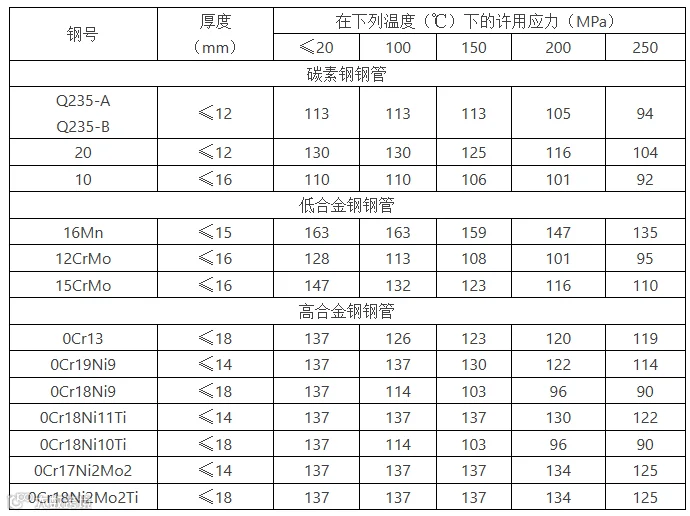

管道材料许用应力【[σ]t】

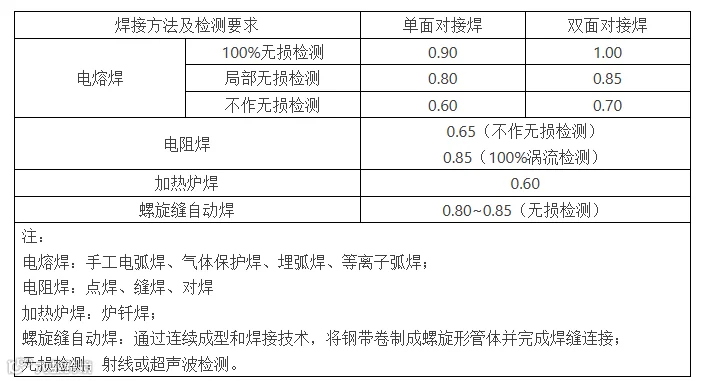

焊接接头系数【Ej】
系数Y取值
厚度腐蚀余量C1（主要只考虑材料的厚度负偏差）
管道水力计算：
i = 105 × Ch-1.85 × Di × Q1.85
i —管道的单位长度压力损失（比摩阻），单位【kPa/m】
Ch—海澄-威廉系数
Di— 管道内径，单位【mm】
Q—系统流量，单位【m3/s】
海澄-威廉系数
局部阻力计算：
h = ξ × ρ × v2/2
h—压力损失，单位【Pa】
ξ—局部阻力系数
ρ—介质密度，单位【kg/m3】
v—管内流速，单位【m/s】
注：局部阻力系数表参阅文章—《系统常见阻力系数计算表》
