点击蓝字
关注我们
在电子设备、新能源、工业温控等领域，芯片、功率器件、电池模组的发热问题，是制约设备性能、稳定性与使用寿命的核心痛点。很多人误以为散热效果只取决于散热器规格，实则80%的散热瓶颈来自界面接触热阻。硬件贴合面的微观凹凸缝隙会滞留空气，而空气导热系数极低，会严重阻碍热量传导。
导热界面材料（TIM）的核心作用，就是填充热源与散热器之间的微观空隙，排出空气、降低界面热阻，让热量高效、稳定传递。市面上导热垫片、导热硅脂、相变材料、导热凝胶等品类繁多，参数参差不齐，盲目选型极易出现散热不足、老化失效、短路隐患等问题。本文结合工程实操经验，拆解系统化选型逻辑，帮助不同场景精准匹配最优材料。
一、先理清核心：选型不止看“导热系数”
多数新手选型只盯导热系数，认为数值越高越好，这是典型的选型误区。导热系数是材料固有属性，而界面热阻才是决定实际散热效果的关键指标。材料贴合度、填充能力、压缩特性，都会直接影响最终散热表现，高导热系数材料若贴合不良，实际散热效果反而不如适配性更好的低参数材料。
正式选型前，需锁定六大核心评判维度，兼顾性能、可靠性与生产适配性：
界面热阻
直接反映热量穿透界面的难易程度，数值越低散热效率越高。热阻受材料柔软度、流动性、装配压力、厚度影响极大，是所有选型指标中优先级最高的参数，远比标称导热系数更具参考价值。
2. 间隙适配能力
设备装配存在公差堆叠、器件高低差、壳体形变等问题，会导致界面间隙不均匀。薄间隙、高精度平面适合低厚度、高流动性材料；大间隙、高低差明显的场景，需选用高压缩、高填充性材料，避免空隙残留导致散热失效。
3. 电气绝缘特性
功率器件、电路板、电池模组等场景，必须优先考虑绝缘性，杜绝短路风险。部分高导热硅脂含金属填料，具备导电性，仅适用于绝缘要求低的场景；高压、密集电路场景需选用高绝缘、高击穿电压的专用材料。同时部分可相变、油脂类材料若出现空洞，可能引发金属接触短路，选型需格外谨慎。
4. 温度与长期可靠性
不同材料耐温区间、抗老化能力差异显著。消费电子常温工况可选用常规材料；新能源汽车、工业设备、服务器等长期高温、高低温循环工况，需规避易干涸、分层、渗油、泵出失效的材料，优先选择热稳定性强、寿命匹配设备整机周期的品类。
5. 装配与量产适配性
研发样机可侧重性能，量产场景必须兼顾施工难度。固体垫片无需调胶、贴合简单、一致性高；液态凝胶、硅脂散热效果优，但依赖人工或点胶设备，良率受工艺影响大。同时需考量返修需求，可返修场景优先选用易剥离、无残留的填充材料。
6. 机械应力适配性
硬质材料贴合需要高夹持压力，易压伤精密器件；过软材料受压易塌陷、形变，长期使用会出现界面偏移。需根据设备装配压力、结构强度，匹配对应硬度、压缩率的材料，平衡贴合效果与器件防护。
二、主流导热界面材料品类优劣与适配场景
市面上主流导热界面材料分为六大类，各自具备明确的性能、工艺与场景边界，精准区分品类特性，是选型的基础前提。

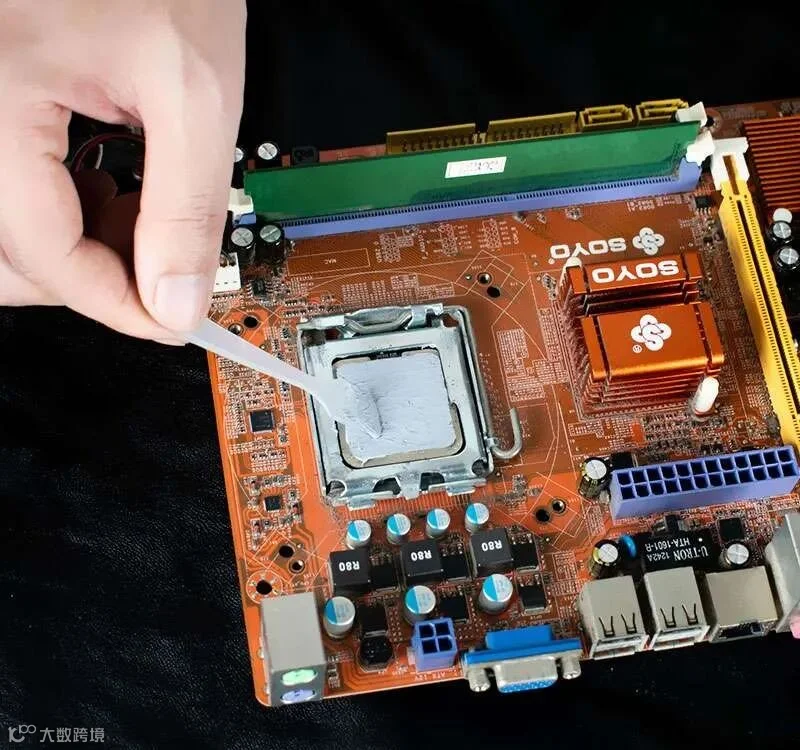

1. 导热硅脂
核心优势：导热系数高、流动性极强，可完美填充微米级微观缝隙，界面热阻极低，极致散热性能最优，成本低廉。
核心短板：长期高温工况易干涸、渗油、挥发，出现“泵出效应”，导致界面空洞、热阻飙升；无固定形态，依赖人工涂抹，量产一致性差，返修难度高。
适配场景：CPU、GPU、高端服务器芯片等平面平整、间隙极小、追求极致散热、可定期维护的场景；禁用场景：长期免维护、大间隙、高低温循环剧烈、电池模组场景。

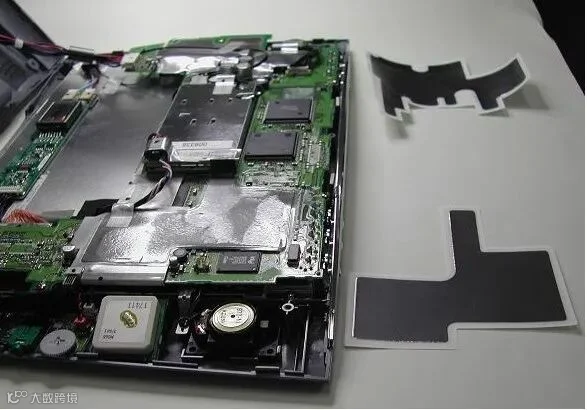

2. 导热硅胶垫片
核心优势：固态成型、自带粘性，安装简单、量产一致性高；压缩性好，可适配0.5–5mm不均匀间隙，绝缘性优异、无渗油风险，耐候性强、寿命稳定，支持快速返修。
核心短板：微观贴合度不如硅脂，同等导热系数下界面热阻略高；厚度越厚，固有热阻越高，不适合超薄精密界面。
适配场景：消费电子主板、电源适配器、家电控制板、汽车车载电子等常规量产场景，是通用性最强、性价比最高的品类。
3. 导热凝胶
核心优势：兼具硅脂的高流动性与垫片的稳定性，可自动找平填充不规则间隙、台阶结构；无干涸、泵出问题，长期可靠性高，可点胶量产，适配自动化生产。
核心短板：成本高于垫片与硅脂，需要专用点胶设备，对生产工艺有一定要求。
适配场景：5G设备、动力电池模组、工控主板、多器件密集布局、结构复杂、间隙不均的高端量产设备。
4. 相变导热材料
核心优势：常温下为固态薄膜，安装便捷；达到相变温度后软化流动，贴合效果接近硅脂，热阻极低；无渗油、无挥发，长期稳定性极佳，适配免维护工况。
核心短板：低温状态下贴合一般，仅在相变温度区间发挥最优性能；无法适配大间隙场景。
适配场景：高端服务器、大功率芯片、汽车电控单元等工作温度稳定、长期免维护的高精度设备。
5. 石墨导热片
核心优势：平面导热性能极强，可快速将单点热源扩散为面散热，超薄轻薄、柔韧性好，适配轻量化设备。
核心短板：垂直导热能力弱，无法填充界面间隙，仅用于均热，不能替代传统界面填充材料。
适配场景：手机、平板、轻薄本等超薄消费电子的均热散热，需搭配其他填充材料使用。
6. 导热填充泥
核心优势：可塑性极强，可随意塑形，适配超大间隙、异形结构、高低差悬殊的界面，填充效果无死角。
核心短板：强度低、易形变，不适合震动剧烈场景，量产效率偏低。
适配场景：动力电池间隙填充、异形工控器件、不规则散热结构。
三、五步标准化选型流程
抛开主观经验，按照以下五步流程选型，可规避90%以上的适配错误，兼顾性能、工艺与可靠性。
第一步：确认界面间隙与结构形态
精准测量热源与散热器的基准间隙，结合装配公差、器件高低差、平面平整度判定选型方向：间隙≤0.1mm、平面高精度，选硅脂或相变材料；0.2–3mm常规间隙，选标准导热垫片；间隙不均、有台阶异形结构，选导热凝胶；间隙＞3mm或异形大空隙，选导热填充泥。
第二步：锁定工况温度与寿命要求
短期消费产品、常温工况，常规硅脂、垫片即可满足；长期免维护、高低温循环、高温持续工作的工业、车载、新能源设备，优先相变材料、导热凝胶，坚决规避普通硅脂，防止后期干涸失效。
第三步：判定电气安全需求
裸芯片、密集电路板、高压模组，必须选用绝缘型导热材料，核对击穿电压、体积电阻率参数；金属外壳接地、无短路风险的简易结构，可选用非绝缘高导热材料。
第四步：匹配量产与装配工艺
大批量自动化生产，优先标准导热垫片、可点胶凝胶，保证一致性；小批量样机、极致散热需求，可用导热硅脂；需要频繁返修、调试的设备，优先易剥离、无残留的垫片与软质填充材料。同时结合装配压力，低压装配选高压缩软材料，高压装配选高强度不易塌陷的材料。
第五步：权衡成本与性能冗余
常规民用设备无需过度追求高导热系数，选用性价比适配的基础款即可；高端算力设备、新能源核心器件，需预留性能冗余，优先高可靠性材料，避免因散热失效导致整机故障。
四、高频选型避坑要点
误区一：盲目追求高导热系数。10W/m·K的材料若贴合不良，热阻远高于3W/m·K贴合完美的材料，适配性永远优先于参数极致性。
误区二：硅脂适配所有精密场景。普通硅脂长期高温易泵出、积灰、绝缘下降，长期免维护设备使用，会出现后期散热崩盘问题。
误区三：垫片厚度随意选型。垫片过厚会增大固有热阻，过薄则无法填充间隙、受压硬化失效，最优厚度为实测最大间隙的1.2–1.5倍。
误区四：忽略震动工况。车载、工控运动设备，禁用易流动、易移位的液态材料，优先固态垫片、固化凝胶，防止材料偏移脱落。
误区五：混淆均热与界面填充：石墨片仅用于平面均热，无法填充界面缝隙，单独使用无法解决热源集中发热问题，需搭配填充类TIM材料。
五、总结：最优选型的核心逻辑
合适的导热界面材料，从来不是参数最高的那一款，而是匹配结构间隙、适配工况环境、兼容量产工艺、满足寿命要求的综合最优解。选型核心优先级：结构适配＞工况可靠＞工艺兼容＞参数性能＞成本。
简单场景优先标准化导热垫片，兼顾稳定与效率；高精度极致散热场景选用硅脂或相变材料；复杂异形、长期免维护量产场景锁定导热凝胶；大间隙、特殊结构适配填充泥。遵循这套逻辑，可快速完成各类电子、新能源、工业设备的导热界面材料选型，从源头解决散热瓶颈，保障设备长期稳定运行。
版权声明：我们尊重原创，也乐于分享，如有涉及版权等问题，敬请第一时间联系我们进行删除处理
