一、全球数字化算力需求下液冷技术的崛起与挑战
随着生成式人工智能、大数据分析以及高性能计算（HPC）的爆发式增长，全球数据中心的功率密度正经历着前所未有的攀升。传统的风冷散热方案在处理单机柜功率超过20kW，乃至高性能GPU集群产生的热负载时，已经接近其物理极限 。在这一背景下，液冷技术凭借其极高的换热效率、低能耗及卓越的降噪性能，成为了下一代绿色数据中心的核心选择。液冷系统的核心在于其循环管路系统，而不锈钢因其优异的耐腐蚀性、机械强度及长寿命特征，成为了冷源分配单元（CDU）以及二次回路管路的首选材料。然而，液冷系统的高效运行并非仅依赖于硬件的物理堆叠，更取决于系统内部微环境的纯净度。
管路内部的清洁度直接关系到液冷系统的可靠性与预期寿命。微小的颗粒污染物可能导致高精密的微通道冷板（Micro-channel Cold Plate）发生堵塞，导致局部过热甚至芯片烧毁；离子杂质的存在会显著提升冷却液的电导率，诱发复杂的电化学腐蚀；而有机物残留则可能成为细菌滋生的养分，形成生物膜并引发微生物诱发腐蚀（MIC）。因此，建立一套覆盖原材料加工、管路焊接、表面处理、现场安装以及运行监测的全生命周期清洁度控制体系，已成为数据中心液冷行业标准化进程中的重中之重。
二、不锈钢管路清洁度的理论基础与污染机制
在探讨清洁度控制工艺之前，必须深入理解不锈钢在液冷环境下的材料科学特性。液冷管路通常采用304、304L或316L奥氏体不锈钢。其耐腐蚀性的核心在于表面形成的一层富铬氧化膜，即钝化膜。这层膜的完整性、致密性以及化学稳定性直接决定了管路的“清洁”状态是否能够长期维持。
1.颗粒污染物的生成与演化
液冷系统中的固体颗粒主要来源于制造阶段的残留和运行阶段的生成。在制造过程中，机械切割产生的金属切屑、焊接过程产生的焊渣及飞溅物、以及打磨过程中留下的磨料微粒是主要的初始污染物 。这些颗粒若未在系统启动前被彻底清除，会随着冷却液的高速流动对管路内壁及冷板微通道产生冲蚀。此外，颗粒的沉积会造成流动死区，改变局部流体的雷诺数（Re），从而影响热管理效率。
2.化学与离子污染的机理
离子污染主要源于管路表面的残留酸洗液、不合格的冷却液配比以及环境中侵入的杂质。氯离子（Cl-）是不锈钢点蚀的最主要诱因，即使是极低浓度的氯离子也可能在钝化膜的薄弱处引发穿透性腐蚀。此外，制造过程中残留的切削油、润滑脂等有机污染物，在受热情况下会发生降解，产生酸性物质或沉积在换热表面形成油垢，严重阻碍热量的传导 。
3.微生物污染的连锁反应
对于水基冷却液系统，微生物污染是一个长期存在的威胁。细菌和藻类在管路内壁附着并形成生物膜，这不仅增加了流动阻力，还会产生代谢产物，改变局部的pH值，形成微电池效应，导致严重的电化学腐蚀 。因此，清洁度控制不仅是物理性的去除，更是化学性与生物性的综合抑制。
三、全球视野下的清洁度标准体系与分级
目前，液冷不锈钢管路的清洁度评估主要参照航空航天、液压系统以及精密工业的成熟标准，并结合数据中心特定场景进行演化。
1.ISO 4406：流体清洁度的核心语言

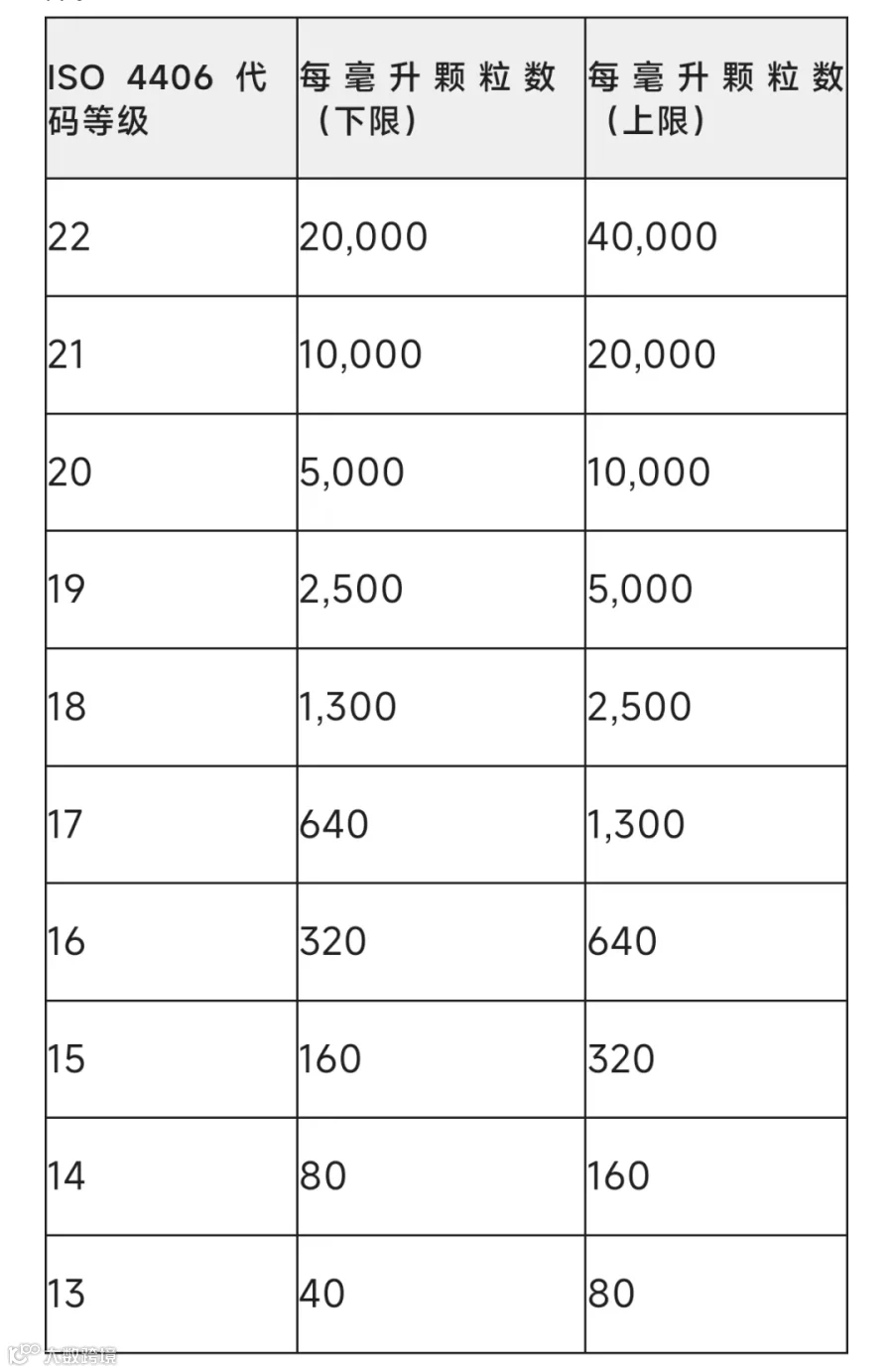

ISO 4406是目前全球液冷行业公认的颗粒污染分级标准。它采用三位数的编码系统，分别代表每毫升液体中大于4μm、6μm和14μm颗粒的浓度等级。该标准的逻辑基础是，较小的颗粒会加速敏感部件的磨损，而较大的颗粒则可能直接造成堵塞和机械故障。
在液冷数据中心的应用中，针对高密度冷板系统，行业通常要求冷却液的初始清洁度达到ISO16/14/11或更高水平。这种严格的要求是为了确保微米级的冷却液通道不会在运行初期就因为循环累积的颗粒而失效。
2.NAS1638与SAE AS4059的互补
NAS 1638标准曾广泛应用于航空航天领域，虽然在现代流体动力系统中逐渐被ISO 4406取代，但在国内部分重点工程和传统工业设备中仍具有较强的参考价值 。它将颗粒分为五个尺寸等级，并以最高颗粒数所在的级别作为最终代码。相比之下，SAE AS4059则提供了更为灵活的表述方式，能够更好地适应现代在线粒子计数器的测量数据，是ISO标准的有力补充 。
3.中国国家标准与行业规范的演进
中国在液冷标准化方面正处于快速推进阶段。国家标准计划《数据中心冷板式液冷系统技术规范》（20242362-T-469）已将清洁度作为核心指标之一纳入技术框架。此外，开放数据中心委员会（ODCC）发布的系列成果，如《冷板液冷超流体技术规范》，则进一步针对非水介质液冷系统的清洁度和相容性提出了前瞻性的要求。在具体的验收环节，行业常参考GJB 420B-2006《航空工作液固体污染度分级》，要求CDU及管路冲洗后的液体指标不低于9级标准。
四、制造阶段的全流程清洁度工艺控制
实现不锈钢管路的高清洁度，必须遵循“预防为主、治理为辅”的原则，将控制措施嵌入到每一个制造环节。
1.原材料管理与表面保护
高品质的奥氏体不锈钢管在出厂阶段应具备极高的初始清洁度。在存储和运输过程中，必须采取严格的物理隔离措施。不锈钢管应存放在专门的木质托盘或覆盖有橡胶垫的货架上，严禁与碳钢材料混放。这种“隔离”不仅是为了防止机械划伤，更是为了防止碳钢中的铁微粒迁移至不锈钢表面，诱发点蚀 。此外，管材在深加工前应保留原厂的剥离性保护膜，且仅在焊接或组装前夕才可拆除，以最大限度地降低环境粉尘的侵入。
2.切割与机械加工控制
机械加工过程是颗粒污染的主要源头。切割不锈钢管时，应优先采用激光切割或无屑冷切割工艺，避免使用传统的砂轮片切割，因为砂轮片的磨料碎屑极易嵌入管壁微孔 。如果必须进行机加工（如钻孔或车削），则应选用专用的不锈钢润滑液，并确保加工完成后立即进行脱脂处理。残留的有机润滑剂在后续的焊接高温下会发生渗碳反应，导致晶间腐蚀倾向增加。
3.焊接工艺与清洁度保障
焊接是不锈钢管路系统最关键的连接工艺。液冷管路多采用薄壁不锈钢，推荐使用自动钨极氩弧焊（TIG）。
焊前准备：焊接前必须使用非氯化溶剂（如高纯度酒精或丙酮）对焊口两侧至少50mm的范围进行彻底擦拭，去除油垢、指纹及氧化膜 。
背面保护：焊接过程中，管路内部必须充填高纯度氩气（纯度不低于99.999%）进行保护。这可以防止管路内壁产生“焊接结瘤”或黑色的氧化皮。氧化皮的产生不仅意味着局部耐蚀性的丧失，其在运行中的脱落更是系统颗粒污染的重要来源。
焊接方法选择：在条件允许的情况下，宜采用法兰连接、双卡压式或沟槽卡箍连接，以减少现场焊接带来的热影响区和氧化风险 。
五、表面处理技术：从脱脂到电抛光
为了使管路内壁达到极致的清洁度，必须进行系统的化学处理。
1.彻底脱脂（Degreasing）
脱脂是所有化学处理的第一步，旨在去除表面附着的油膜、油脂及有机污染物。如果不彻底脱脂，后续的酸液将无法均匀接触金属表面，导致酸洗不均或局部过腐蚀。通常采用碱性脱脂液结合超声波清洗的方式，以确保对微孔和缝隙内的油脂进行深度剥离 。
2.酸洗（Pickling）与氧化皮清除
酸洗的核心目的是通过强酸腐蚀去除焊接产生的回火色、厚氧化皮以及表面受损层（贫铬层）。典型的酸洗液由硝酸（HNO_3）和氢氟酸（HF）组成。在该过程中，必须严格控制酸液浓度、温度和浸泡时间，以防止出现“过酸洗”现象，这会导致表面粗糙度增加，反而更容易积聚污染物 。
3.钝化（Passivation）与保护膜重建

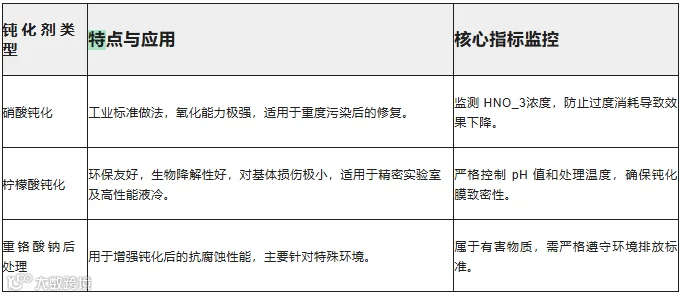

酸洗后的不锈钢表面处于化学活化状态，极易发生闪锈。钝化工艺利用氧化性介质（如硝酸或环保型柠檬酸）在洁净的金属表面人工诱导生成一层极其稳定、致密的铬氧化物保护膜。
4.电抛光(Electropolishing)：最高等级的清洁技术
对于超高要求的液冷系统，电抛光是提升清洁度的终极手段。通过电化学溶解原理，优先去除管路内壁的微观突起，使表面达到镜面平整度。这不仅消除了物理挂载污染物的“锚点”，还通过电化学反应极大地提升了表面铬铁比，使耐腐蚀性能呈几何级数增长 。
六、系统安装与现场高效冲洗策略
管路系统安装完成后，现场的清洁度控制和系统初次冲洗是决定系统能否稳定上线的最后一道防线。
1.现场施工的环境管理
在进行管路总装时，必须建立“洁净区”概念。安装人员应佩戴无粉手套，工具应经过脱脂处理。未连接的管口必须使用专用封盖进行密封，严禁暴露在施工环境的粉尘中 。这种细节的控制能减少后期冲洗阶段50%以上的负荷。
2.高压冲洗与循环清洗程序
系统冲洗必须在闭式回路中进行，通过高流量冲洗产生的紊流（Re > 4000）来剥离附着在管壁上的微小杂质。IBM等行业领先者推荐采用“两步法”清洗程序 ：
化学预清洗：注入专用清洁剂（如CCL2567），循环至少30分钟。该步骤旨在通过化学螯合和表面活性剂作用，清除安装过程中可能侵入的油脂和微细切屑。清洗完成后必须进行彻底排空。
去离子水深度冲洗：使用高纯度去离子水进行循环。如果当地不具备化学品处理条件，则需通过旁路去离子滤芯不断循环水体，直至水的电阻率增加到 $1 M\Omega\cdot cm$ 以上。这一过程应结合在线粒子计数监测，直至出口液体的颗粒数达到预设的 ISO 等级 。
七、核心检测指标的深度剖析与应用

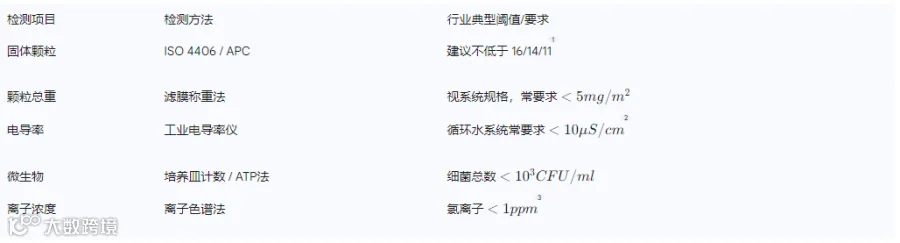

为了科学评估清洁度，必须建立一套可量化、可追溯的检测指标体系。
1.物理性指标：颗粒统计与重量法

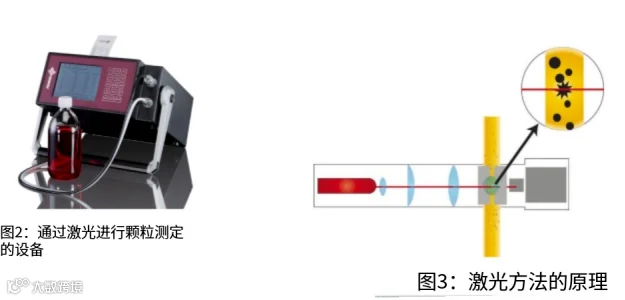

自动激光粒子计数（APC）：这是液冷运行监控的主流手段。它利用光遮断原理，能够实时给出 ISO 4406 三位代码，适用于日常运维和在线预警 。
重量法（Gravimetric Method）：将一定体积的冲洗液通过精密滤膜过滤，干燥后称重。该方法给出了系统总污染负荷的绝对值（单位通常为mg/m^2 或 mg/L），在管路验收阶段具有权威性 。
显微图像分析：通过扫描电镜（SEM）或高倍光学显微镜观察滤膜上的颗粒形态。这能帮助工程师溯源污染源——例如，发现球形金属颗粒可能预示着焊接飞溅，而纤维状物质则可能源于密封材料或不合格的擦拭布。
2.化学性指标：离子浓度与电导率
电导率监测：冷却液的电导率是系统健康的晴雨表。对于去离子水系统，电导率异常升高通常意味着发生了金属腐蚀、离子交换树脂失效或环境渗漏。
关键离子限值：氯离子（Cl^-）浓度需严格控制在 5ppm 乃至1ppm 以下；硫酸根离子（SO_4^{2-}）和硝酸根离子（NO_3^-）的异常升高也需引起警惕 。
总有机碳（TOC）：TOC 含量直接决定了冷却系统中微生物增长的风险。高 TOC 含量通常源于管路清洗不彻底或密封件材料的析出。
3.冷却液安全与物质管理标准
冷却液的选用必须符合职业健康与安全规范。液体物质安全技术说明书（MSDS）应明确标明液体接触上限（OEL）和允许加权平均接触浓度（TWA）。对于相变液冷系统，要求安全参数 OEL > 10000ppm，TWA > 100ppm。此外，对于液冷空调系统使用的油类介质，必须监测多氯联苯（PCB）等有害物质含量，确保其符合环保排放要求 。
八、运行维护阶段的长期清洁度管理
清洁度控制不是一次性的工程，而是贯穿数据中心全寿命周期的管理行为。
1.取样技术的科学性与误差控制
错误的取样方式会直接导致数据失真，进而引发错误的运维决策。在不锈钢管路取样时应严格执行以下规程 ：
动态循环取样：严禁从停滞的阀门末端或冷源水箱底部取样。必须在系统正常循环状态下，从回水主干管的取样阀进行采样。
排放冲洗量：在接取样品瓶前，必须先排放至少 200ml 至 500ml 的液体，以冲洗掉取样阀内部积存的静止液和管壁附着物。
洁净采样瓶：必须使用经过超净清洗并符合ISO标准认证的采样瓶。对于高等级系统，环境中的几颗浮尘落入瓶中就足以改变ISO4406 代码等级。
2.辅助过滤与离子净化系统
在数据中心二次侧回路中，通常会集成旁路过滤（Bypass Filtration）系统。采用高精度的折叠滤芯（如 1μm 或 5μm 级别）持续移除运行过程中产生的微量颗粒。此外，去离子滤罐（DI Canister）能持续吸收微量金属离子，维持冷却液的低电导率状态 。
3.化学治理策略：杀菌与缓蚀
根据冷却系统的微生物种类，需精准投加化学药剂。
非氧化性杀菌剂：如戊二醛（Glutaraldehyde），对厌氧菌（如硫酸盐还原菌）有极强的杀灭效果，且不易引起管路腐蚀 。
异噻唑啉酮：对需氧细菌、真菌和藻类更有效，适用于对环境光照较敏感的半开放系统。
缓蚀剂监测：唑类缓蚀剂（如3DT-199）能在不锈钢和铜表面形成单分子保护层。运维期间必须使用专业的测试工具定期确认唑类残留浓度（建议维持在40ppm 以上），以确保缓蚀效果不失效 。
九、行业趋势与未来展望
随着液冷技术的规模化落地，清洁度控制正朝着更加智能化、环保化和集成化的方向演进。
1.智能传感器与数字孪生
未来的液冷管路将不再是“哑设备”。集成化的在线清洁度监测模块将能够实时监测颗粒分布、电导率和 pH 值，并通过数字孪生平台预测滤芯的更换周期和腐蚀风险。这种从被动响应向主动预测的转变，将显著提升数据中心的可维护性。
2.环保介质与超流体挑战
面对 PFAS 全球监管的收紧，新型合成油、纳米流体以及超流体技术正成为研发热点 。这些新型介质对管路清洁度提出了截然不同的要求。例如，超流体极高的渗透性要求管路焊缝必须达到航天级的致密性，且对介质中的非极性污染物容忍度极低。这将驱动不锈钢管路加工工艺向更高的精度等级迈进。
3.供应链的标准化整合
目前，产业链上下游在清洁度标准上的衔接仍不够完善，定制化设计成本较高 。未来，随着国家标准和行业规范的统一，不锈钢管路件将实现“即插即用”的标准化供应，出厂即具备高等级的清洁度认证。这将极大缩短数据中心的部署周期，并降低系统运行风险。
十、结论
数据中心液冷不锈钢管路的清洁度控制是一个跨学科的系统工程，融合了材料冶金、化学清洗、精密检测以及运维管理。从 ISO 4406 的严苛分级到酸洗钝化的微观保护，每一个环节都承载着保障算力安全运行的责任。只有建立起严谨的标准体系，并执行全流程的质量控制，液冷技术才能在绿色、高效的数字经济底座中发挥其核心价值。随着 AI 时代的到来，对这种“纯净”的追求将不再仅仅是技术指标，更是液冷行业实现可持续发展的核心竞争力。
