技术好文 | 液冷数据中心核心部件CDU

随着AI大模型、超算、高密度算力机柜快速普及，数据中心单机柜功率密度突破80kW、100kW甚至更高，传统风冷散热受散热效率、噪音、能耗极限制约，已无法适配高算力设备的散热需求。在此背景下，散热效率更高、能耗更低、运行更稳定的液冷技术成为新一代智算中心的主流散热方案。而在整套液冷系统中，CDU作为承上启下的核心枢纽，直接决定整个液冷系统的散热效率、稳定性与使用寿命，是液冷数据中心不可或缺的核心部件。

CDU全称冷却液分配单元（Coolant Distribution Unit），也被称作冷量分配单元，是冷板式液冷系统的核心控制与换热设备，相当于液冷数据中心的“心脏+中枢控制系统”。不同于普通水箱、水泵的单一功能，CDU是集成换热、循环、过滤、控温、稳压、智能监测于一体的一体化设备，广泛应用于大中型液冷数据中心、AI智算中心、高性能超算中心等场景。

在整套液冷架构中，CDU衔接机房公共冷源（一次侧）与服务器机柜终端散热回路（二次侧），通过双回路隔离换热设计，精准输送低温冷却液、高效带走设备热量，同时实时调控各项运行参数，保障所有液冷服务器、存储设备持续稳定散热，是打通“冷源—机柜—设备”散热链路的关键核心。

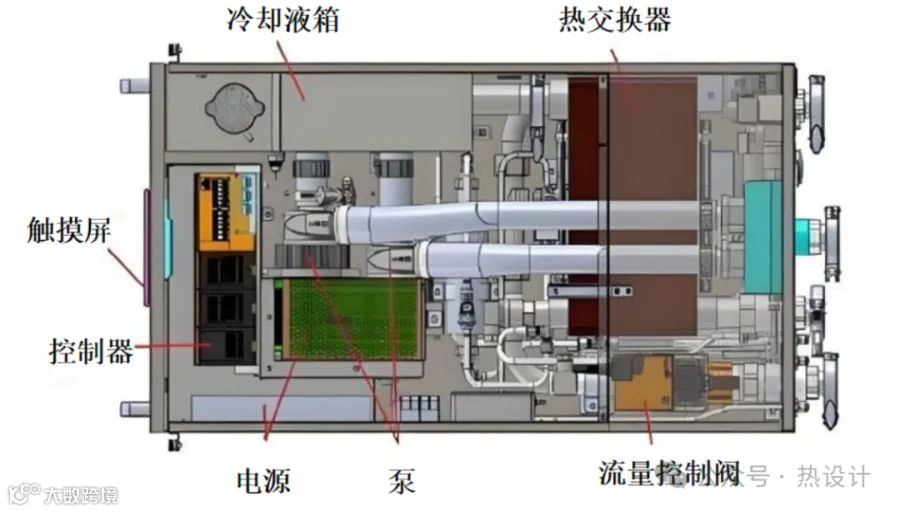

1. 板式热交换器——核心换热核心

热交换器是CDU的核心核心部件，主流采用钎焊板式结构，具备换热效率高、体积小、耐压性强的特点。其核心作用是物理隔离一次侧机房冷水与二次侧机柜冷却液，实现热量无接触传递，杜绝两路流体混合污染。工作时，二次侧吸收服务器热量的高温冷却液，通过逆流换热方式将热量传递给一次侧低温冷水，降温后的二次侧冷却液再次回流机柜循环散热，换热效率可达95%以上，保障高效散热效果。同时，双回路隔离设计可有效保护服务器冷板、管路不受杂质腐蚀，大幅延长设备使用寿命。

2. 变频循环泵组——动力输送核心

3. 精密过滤与脱气模块——系统防护屏障

液冷系统长期运行中，管路会产生微量杂质、水垢，冷却液中也会混入空气气泡，极易造成冷板堵塞、水泵空化、散热不均等问题。

CDU内置高精度过滤器，可有效拦截流体中的颗粒物与杂质，持续净化冷却液；配套的脱气模块可及时排出回路内空气，避免气阻影响循环效率，从源头保护服务器冷板、管路、泵体等精密部件，降低设备故障概率。

4. 稳压补液膨胀罐——压力稳定装置

受温度变化影响，冷却液会出现热胀冷缩现象，导致管路压力波动、冷却液损耗。膨胀罐可自适应容纳冷却液体积变化，稳定回路压力；自动补液模块可实时监测液位，在冷却液损耗时自动补水，确保管路始终处于恒压、满液运行状态，避免压力过高爆管、压力过低断流等安全隐患。

5. 智能传感器组——数据采集终端

CDU整机集成温度、压力、流量、液位、压差等各类高精度传感器，遍布进出液管路、换热模块、泵组等关键位置。传感器实时采集一次侧、二次侧的水温、流量、压力差值等核心数据，为智能调控提供精准数据支撑，实现系统运行状态全方位感知。

6. 智能控制系统——全局调度大脑

控制系统是CDU的“大脑”，可依托传感器实时数据，动态调节水泵转速、阀门开度，精准控制冷却液温度、流量与压力。同时具备故障报警、异常联锁保护、数据上传、远程运维功能，当出现管路堵塞、压力异常、温度超标、泵组故障等问题时，可自动触发预警并执行保护机制，保障系统安全稳定运行，同时支持对接机房动环监控平台，实现智能化集中管理。

CDU依托一次、二次双独立闭环回路工作，两路流体物理隔离、热量互通，全程自动化运行，工作流程清晰高效：

第一步，机房冷源设备产出的低温冷水，通过一次侧管路进入CDU热交换器，作为换热冷源持续待命；

第二步，CDU循环泵驱动二次侧专用冷却液，在服务器冷板、机柜管路中闭环循环，快速吸收CPU、GPU等高算力芯片产生的热量，冷却液温度升高；

第三步，携带热量的高温二次冷却液流入CDU热交换器，通过板片与一次侧低温冷水进行逆流换热，热量快速转移至一次侧冷水，二次冷却液降温复位；

第四步，降温后的二次冷却液再次被泵入机柜，持续循环带走设备热量；吸收热量的一次侧冷水回流至机房冷源设备降温，形成完整的冷热循环闭环。

整个过程中，CDU实时调控流量、温度、压力，适配设备动态算力负载，实现精准散热、节能降耗。

作为液冷数据中心的核心枢纽，CDU的性能直接决定机房散热效率、能耗水平与运行可靠性，核心价值体现在四大维度：

1.高效散热，适配超高密度算力

相较于传统风冷，CDU支撑的液冷散热链路换热效率大幅提升，可轻松承载单机柜80kW-200kW的超高功率散热需求，完美适配AI服务器、超算等高发热设备，彻底解决高密算力场景下的局部过热、算力降频问题，保障设备满负荷稳定运行。

2. 节能降耗，降低运营成本

CDU搭载的变频泵组、智能控温系统可按需调节运行功率，摒弃了传统空调持续高负荷运转的模式。液冷系统依托CDU实现精准换热，整体PUE可降至1.1以下，大幅降低数据中心制冷能耗与电力运营成本，契合绿色低碳的数据中心建设政策要求。

3. 隔离防护，提升系统稳定性

双回路物理隔离设计有效避免机房冷水杂质、腐蚀物质进入终端机柜，配合过滤、脱气、稳压防护模块，可杜绝管路堵塞、设备腐蚀、压力异常等故障。冗余硬件+智能联锁保护机制，实现系统0中断运行，大幅降低故障停机风险，提升数据中心可用性。

4. 智能可控，适配规模化运维

根据部署方式与应用场景，行业主流CDU可分为三类，适配不同规模的液冷机房：

1. 机柜式CDU

集成度高、体积小巧，直接部署于机柜旁，单台对应单柜或多柜散热，适配中小型液冷机房、边缘算力中心，部署灵活、调试便捷。

2. 行间式CDU

部署于机柜行间，散热覆盖范围更广，换热与循环功率更强，适配中大型AI智算中心、常规液冷机房，兼顾散热效率与部署灵活性。

3. 集中式CDU

属于大型模块化设备，集中部署于机房专用区域，可统一为整层、整片机柜提供冷量分配与换热服务，功率大、稳定性强，适配超大型超算中心、规模化AI算力集群。

随着算力升级与低碳政策落地，液冷数据中心加速普及，CDU行业也呈现出清晰的发展趋势：一是高集成轻量化，设备体积持续缩小，集成更多防护与智能模块，适配高密度机房布局；二是全智能自适应，依托AI算法实现负载自适应调温、调流，进一步降低能耗；三是高可靠冗余升级，核心部件全冗余设计，支持不停机运维，适配核心算力场景零中断需求；四是标准化普及，行业规范持续完善，设备兼容性、通用性大幅提升，助力液冷数据中心规模化落地。

如果说液冷技术是高密算力散热的最优解，那么CDU就是这套散热系统的核心命脉。它并非简单的输水设备，而是集换热、动力、防护、管控于一体的智能核心枢纽，承担着冷量分配、热量转运、系统稳压、安全防护的关键职责。在AI算力爆发、绿色数据中心建设的双重趋势下，CDU的技术迭代与性能升级，将持续推动液冷数据中心向更高效率、更低能耗、更高稳定性的方向发展，成为新一代算力基础设施的核心支撑。
