液冷板是液冷散热系统中的核心传热部件，主要用于将发热元器件（如芯片、电池模组、IGBT模块等）产生的热量高效地传递给流动的冷却液，再由冷却液将热量带至散热器散发到环境中。其分类和工作原理如下：
一、 液冷板的分类
液冷板的分类主要依据结构、制造工艺、流道设计、材料和应用场景：
按结构形式分类：
埋管式液冷板： 在金属基板（如铝板）上加工出凹槽，将金属管（铜管、铝管）嵌入槽内，再通过钎焊、锡焊、环氧树脂粘接等方式密封固定。结构相对简单，成本较低，可靠性高，但热传导路径较长，热阻相对较高。

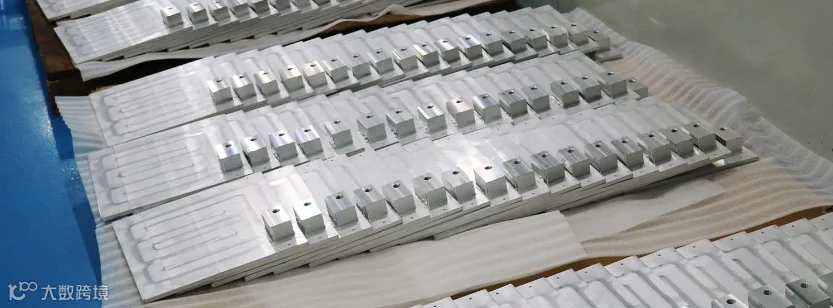

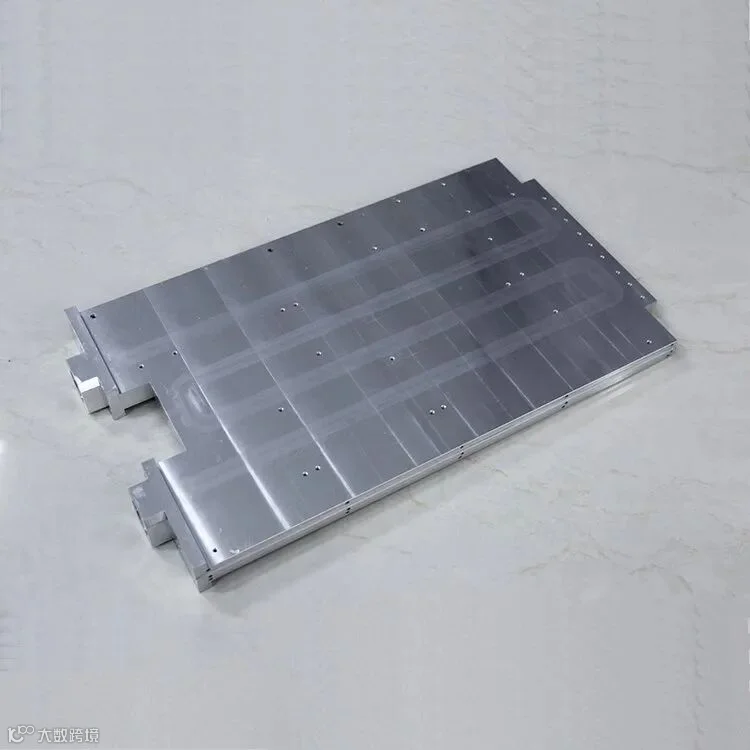

钎焊式液冷板： 由两块或多块金属板（通常为铝合金）组成。其中一块板上通过机加工（铣削）、蚀刻、冲压等方式加工出内部流道，然后将盖板与底板通过真空钎焊炉高温钎焊在一起，形成密封的流道腔体。是目前最主流、性能最优的液冷板形式，流道设计灵活，热阻低，承压能力强，结构紧凑。

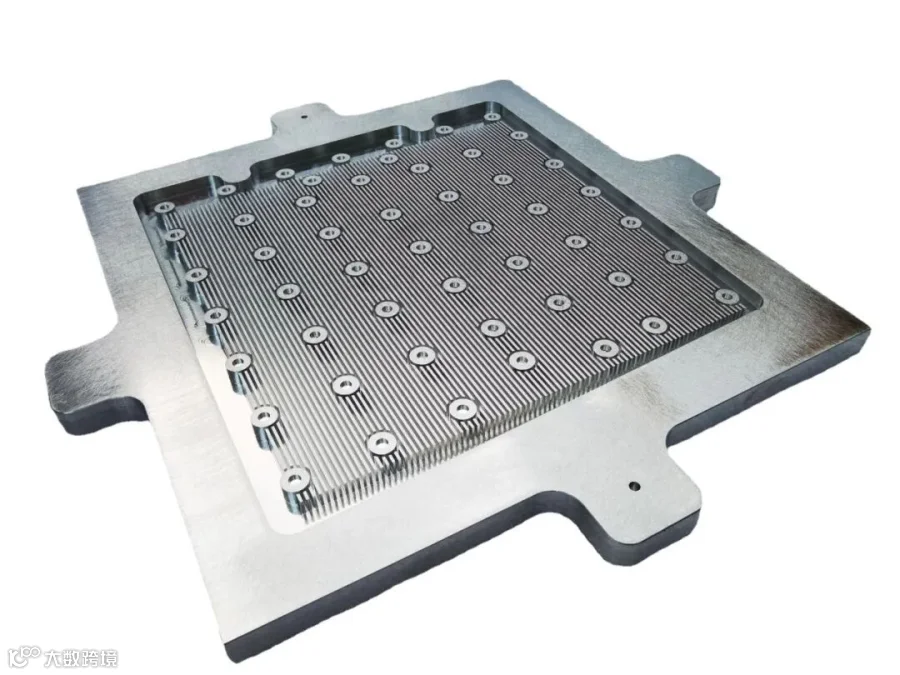

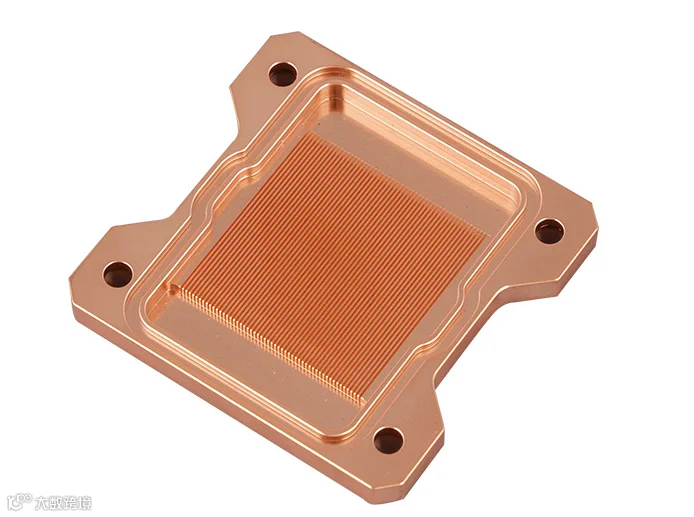

铲齿式/折叠翅片式液冷板： 在金属基板（通常是铜或铝）上通过精密铲齿（Skiving）工艺加工出密集的薄而高的翅片（散热齿），然后将一个带有进出水口的盖板通过钎焊或焊接密封在翅片顶部，形成流道。翅片与基板一体成型，导热路径极短，热阻非常低，尤其适合极高热流密度的点热源散热（如CPU、GPU），但成本较高，承压能力相对钎焊式略低。
搅拌摩擦焊式液冷板： 主要用于制造大型、复杂或异形液冷板（如新能源汽车电池包底板）。通过搅拌摩擦焊（FSW）技术将加工好流道的底板和盖板在固态下焊接在一起。焊接强度高，变形小，无钎料污染，适合大尺寸板材焊接。
吹胀式液冷板： 将两张复合有钎焊层（如铝-铝复合板）的金属板叠在一起，在模具内用高压气体将其中一块板吹胀，形成流道形状，然后整体钎焊成型。成本低，适合形状简单、产量大的场景（如家电），但流道设计受限，承压和导热性能一般。
3D打印液冷板： 利用金属增材制造（如SLM）技术直接打印出内部包含复杂流道结构的整体式液冷板。设计自由度极高，可实现传统工艺无法制造的拓扑优化流道、随形冷却流道等，是未来发展方向，但当前成本高昂，表面粗糙度可能影响流动和换热。
按流道设计分类：
直流道： 平行直通管道，结构简单，流阻小，但温度分布可能不均匀。
蛇形流道： 蜿蜒曲折的流道，延长冷却液路径和滞留时间，提高换热效率，改善温度均匀性，但流阻较大。
多支路流道/分区流道： 将流道分成多个并联支路，对应不同的热源区域，优化流量分配和温度均匀性。
针翅/柱肋阵列流道： 流道内布满密集的针状或柱状翅片，极大增加换热面积和扰动，显著提升换热效率（如铲齿冷板内部），但流阻很大。
微通道流道： 流道特征尺寸在微米级（通常<1mm），具有极高的面积体积比和换热系数，适用于极端高热流密度散热，但流阻极大，对水质和防堵塞要求极高。
拓扑优化/仿生流道： 利用计算机优化算法或模仿自然界（如树叶叶脉、血管）设计的高效、低流阻流道，通常需借助3D打印实现。
按材料分类：
铝合金： 最常用，成本低，重量轻，易于加工和钎焊，导热性能良好（~160-200 W/mK）。
铜： 导热性能极佳（~400 W/mK），耐腐蚀性好，但密度大、成本高，主要用于极高热流密度或特殊耐腐蚀场合（如铲齿冷板基材）。
铜-铝复合： 结合铜的高导热性和铝的轻量化、低成本优势，通常水路接触面为铜，外部为铝，通过爆炸复合或轧制复合等方式结合。
不锈钢： 主要用于高耐腐蚀、高承压、特殊流体（如海水、乙二醇高浓度溶液）或洁净要求高的场合（如半导体），但导热性差（~15-20 W/mK）。
钛合金： 用于极端耐腐蚀环境（如海洋、化工），但成本高昂，导热性差。
按应用场景分类：
电子设备液冷板： 用于服务器CPU/GPU、通讯设备芯片、高功率LED等。
动力电池液冷板： 用于新能源汽车动力电池包的热管理（加热/冷却）。
电力电子液冷板： 用于IGBT模块、SiC/GaN器件、变流器、逆变器等散热。
激光器液冷板： 用于高功率固体、光纤、半导体激光器的冷却。
医疗设备液冷板： 用于MRI梯度线圈、X光管、质子治疗设备等冷却。
二、 液冷板的工作原理
液冷板的核心工作原理是利用冷却液的高比热容和对流传热特性，通过强制对流换热将固体表面的热量高效转移。具体过程如下：
热源接触导热： 发热元器件通过导热界面材料（如导热硅脂、导热垫片、焊料等）紧密贴合在液冷板的一个或多个表面（通常称为“安装面”或“基板”）。热量通过热传导从热源传递到液冷板的固体壁面。
固体壁面导热： 热量在液冷板自身的金属材料（铝、铜等）内部，通过热传导的方式，从与热源接触的高温区域（安装面）传递到与冷却液接触的低温区域（流道内壁面）。材料的导热系数越高、壁厚越薄，热阻越小，导热效率越高。
对流换热： 这是最关键的一步。冷却液（通常是水、乙二醇水溶液、或专用冷却液）在外部泵的驱动下，以一定流速流经液冷板内部的密封流道。流经高温的流道内壁面时，冷却液吸收壁面上的热量。
热量的传递主要依靠强制对流换热：冷却液的流动（尤其是湍流状态）破坏了壁面附近的层流边界层，使冷流体核心区与热壁面之间能更有效地混合和交换热量。对流换热系数越高，换热越强。
流道的设计（形状、尺寸、表面结构如翅片/针柱）直接影响流动状态（层流/湍流）、换热面积和换热系数，从而决定了换热效率。
热量被冷却液带走： 吸收了热量的冷却液温度升高，从液冷板的出口流出。
外部循环散热： 携带热量的高温冷却液被泵送至系统外部的散热器（如风冷散热器、水冷散热器、冷板等）。在散热器中，冷却液的热量通过风冷或水冷的方式最终散发到环境空气中。冷却后的低温冷却液再被泵送回流回液冷板入口，完成循环。
*关键点总结
高效传热介质： 液体的比热容远大于空气（水的比热容约是空气的4倍），单位体积能带走更多热量；液体（尤其是水）的对流换热系数也远高于空气（可达空气的数十倍至上百倍），意味着在相同温差下传热速率快得多。
低热阻路径： 液冷板本身提供了从热源到冷却液的低热阻导热路径（依赖高导热材料和优化的结构设计）。
强制对流强化换热： 泵驱动的强制流动和优化的流道设计（产生湍流、增大换热面积）极大地强化了流体与固体壁面之间的换热。
温度均匀性： 良好的流道设计（如蛇形、多支路）有助于提高液冷板表面的温度均匀性，避免局部过热。
