在电子设备、新能源、工控设备的热管理体系中，散热器是最核心、最基础的被动散热部件。绝大多数设备过热、降频、寿命衰减问题，并非散热功率不足，而是散热器结构、选材、布局设计不合理导致的换热效率低下。很多工程师设计散热器时，一味增大体积、增加鳍片数量，最终出现重量冗余、风阻过高、散热效果不升反降的问题。
本文结合工程实战经验，梳理散热器优化的核心设计原则，并分享四个可直接落地的实用优化技巧，兼顾散热性能、结构工艺与成本控制。
一、散热器优化四大核心设计原则
散热器优化并非盲目改结构，所有设计调整都需要遵循基础传热逻辑，围绕降低热阻、强化对流、适配工况、平衡性价比四大核心原则展开，杜绝无效设计。
低总热阻优先原则
散热器总热阻包含扩散热阻与对流热阻，是决定散热上限的核心指标。热量从热源传递到散热器基板，再通过鳍片扩散至空气，全过程的阻力越小，散热效率越高。设计的核心优先级，是先解决热源局部集中发热导致的扩散热阻问题，再优化鳍片的对流换热能力，避免出现基板热量堆积、鳍片散热空载的情况。
2. 工况适配匹配原则
自然对流与强制风冷是两种完全不同的散热工况，设计逻辑截然相反。自然对流依靠空气温差流动，核心是降低风阻、保证空气流通；强制风冷依靠风机主动送风，核心是最大化换热面积、强化气流扰动。所有结构参数，包括鳍片间距、高度、厚度，都必须根据实际散热工况定制，无通用万能结构。
3. 结构均衡增效原则
散热器性能存在边际效益，单纯加厚基板、加高鳍片、加密鳍片，不仅无法持续提升散热效果，还会增加设备重量、占用空间、提升风阻。优化设计需要兼顾导热、对流、气流流通三者平衡，在有限空间内实现散热效率最大化，杜绝结构冗余与性能浪费。
4. 工艺与成本兼容原则
最优散热结构若无法量产、成本过高，便无工程价值。优化设计需兼顾型材挤压、机加工、折弯等生产工艺，在保证散热性能的前提下，简化结构、降低加工难度，平衡产品性能、量产效率与生产成本。
二、散热器优化四个实用落地技巧
结合量产项目实操经验，整理出四个通用性极强、落地成本低、优化效果显著的散热器设计技巧，适用于消费电子、工控、新能源、服务器等绝大多数散热场景。
技巧一：精准匹配基板厚度，消除局部热点
基板是热量传导的第一道载体，厚度直接决定热量扩散均匀性。很多设计误区是基板过薄导致热量无法快速摊开，出现中心热点温度极高、周边鳍片完全闲置的问题；而基板过厚则会增加重量与成本，导热增益微乎其微。
工程最优方案为：小尺寸集中热源场景，选用加厚基板强化均热效果，大幅缩小散热器整体温差；大尺寸均匀热源场景，选用常规厚度基板即可满足需求，避免冗余设计。同时热源需居中贴合基板核心区域，保证热量快速向四周鳍片扩散，从源头降低扩散热阻。
技巧二：按工况优化鳍片间距与高度配比

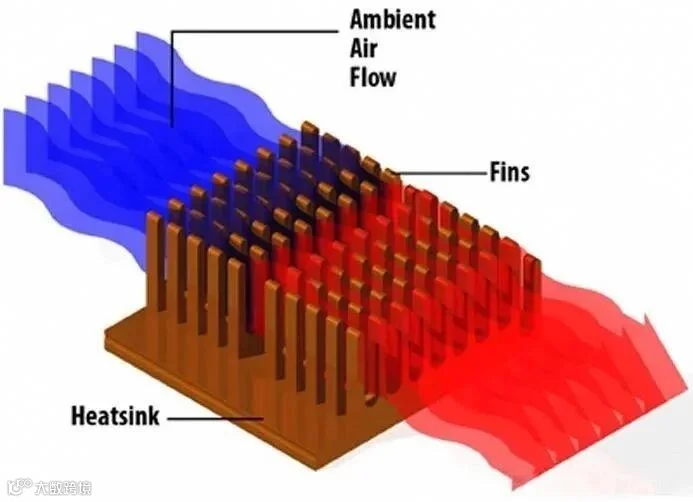

鳍片是对流换热的核心单元，间距和高度是影响散热与风阻的关键参数，需严格区分工况设计。自然对流场景下，空气流动速度慢，过小的间距会造成气流堵塞、热量滞留，需采用大间距设计，保证空气自主流通，优先保障气流流动性再提升换热面积。
强制风冷场景下，有风机主动送风，可适当加密鳍片、增加鳍片高度，最大化提升换热面积，同时利用密集鳍片扰动气流，打破层流边界层，提升对流换热效率。严禁工况混用参数，自然对流用密鳍片、强制风冷用疏鳍片，都会导致散热性能大幅衰减。
技巧三：优化气流通道，降低对流死区
散热器失效的核心隐性问题之一，就是存在大量对流死区，鳍片根部、两端边角、遮挡区域气流停滞，无法参与换热。设计优化时，需全程遵循气流顺畅原则，杜绝封闭式、死角式结构。
可通过多种方式优化气流通道：去除鳍片多余遮挡结构、优化进出口风道走向，保证气流直进直出；采用错位、锯齿、波浪形鳍片替代传统平直鳍片，增强气流湍流效果，提升换热系数；针对设备壳体装配场景，预留充足进出风间隙，避免壳体遮挡导致风量衰减，彻底消除散热死区。
技巧四：科学选材+优化界面，打通散热最后一环
选材无需盲目追求高导热材质，按需匹配即可实现最优性价比。铝合金导热性能适中、重量轻、易加工、成本低，适配绝大多数常规散热场景；铜材导热效率优异，均热能力更强，适用于大功率、高热源密度、狭小空间的极限散热场景，可针对性替代局部关键结构。
同时需重点优化热源与散热器的贴合界面，搭配适配的导热界面材料填充微观缝隙，降低接触热阻。很多散热器结构设计完美，但因界面贴合不良、热阻过高，导致整体散热效果大打折扣，做好界面优化，是性价比最高的散热优化手段。
三、总结
散热器优化设计的核心逻辑，不是堆砌结构、提升参数，而是遵循传热原则、适配实际工况、精准优化细节、平衡综合成本。把握低阻优先、工况匹配、结构均衡、工艺兼容四大原则，通过优化基板厚度、精细化鳍片参数、疏通气流通道、科学选材控界面四个实用技巧，可在不增加过多成本和体积的前提下，大幅提升散热器散热效率，彻底解决设备过热、热点集中、散热冗余等常见工程问题。
