一、双套管连接器：液冷系统防漏连接技术
液冷已成为储能柜、新能源汽车动力电池和高负荷工业冷却设备的主流散热解决方案。整个散热系统的稳定运行很大程度上取决于液冷管路连接的可靠性，而末端接头的设计是决定整体防漏性能的关键所在。
在实际制造和现场装配中，行业内广泛应用的主流连接方式有三种：螺纹压缩接头、倒钩软管接头和双卡套自锁接头。
这三种接头均采用机械挤压密封设计，但在结构设计、装配效率和使用稳定性方面差异显著。本文从实际应用场景出发，对前两种基本接头的实际特性进行了简明扼要的比较，并对双卡套接头的结构逻辑、受力机制、装配规范和实用优势进行了深入的原创性分析，为制冷行业的热设计工程师、生产工艺工程师和售后安装人员提供了专属的技术参考。
二、可拆卸液冷连接器的统一密封原理
所有用于液冷循环的可拆卸管路接头都遵循相同的物理密封原理，无一例外。整个工作原理简单明了：首先施加外部驱动力，推动内部组合部件产生定向位移，利用位移压力挤压接触组件部件，使接触面形成微弹性变形，并利用变形后的金属表面填充所有微小的组件缝隙，从而完全阻断液体渗漏通道，实现长期稳定的密封效果。
无论是最常见的手动螺纹拧紧方式，还是双套圈一体化锁紧方式，其核心密封本质始终不变。持续稳定的机械压缩力能够有效抵消管道在长期高低温交替环境下因热胀冷缩引起的间隙偏差。一旦压缩力不足或均匀丧失，原有的密封状态就会被破坏，管道回路中就会出现隐患泄漏。
三、双套管自锁连接器的原创深度分析
双卡套连接器专为嵌入式管道液冷板而开发，尤其适用于铝合金冷却板中常用的铜管和不锈钢管。与传统连接方式不同，它完全摒弃了倒钩连接器所需的二次车削加工和管体焊接工序，无需配套的分体式压紧螺母，即可在现场实现一步快速对接安装。

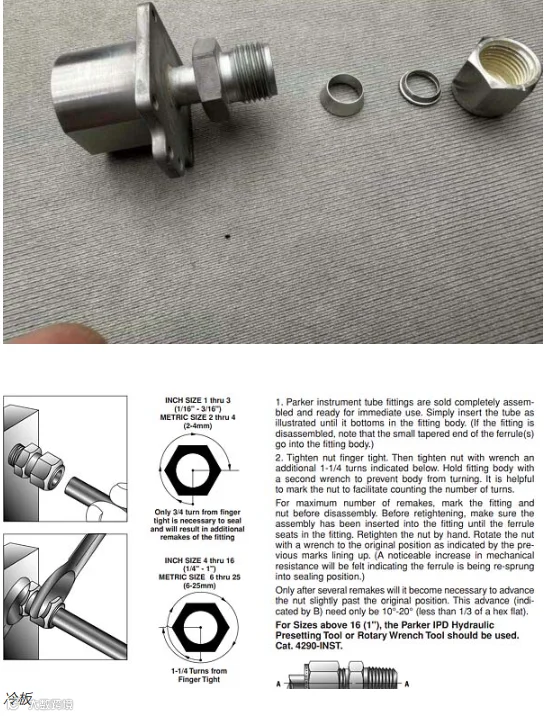

整套连接器由四个核心独立部件组成：外螺纹公接头、防卡银镀层锁紧螺母、前锥形套圈和后锥形套圈。螺母内壁采用银电镀工艺，可大幅降低螺纹摩擦阻力，避免反复拆装过程中出现螺纹咬合和卡死现象，有效延长连接器的重复使用寿命。安装时，只需使用常规手动扳手拧紧螺母，两组锥形套圈即可同步向内收缩，紧密贴合并锁紧液冷管路外壁，无需硅胶垫片、密封胶带等辅助密封配件即可完成密封工作。
四、核心承载逻辑及行业认知偏差的纠正
大量一线装配人员在实际操作中形成了单一的错误认知，认为双套圈只起到最基本的管道限制和固定作用，其密封效果主要取决于接头本身的匹配精度。
事实上，双套圈连接器的内部力传递路径与螺纹压紧连接器完全一致。其真正的工作原理是将手动扭转扭矩转化为稳定的轴向推力，并利用两组套圈之间的相互挤压形成可控的金属微变形。所有密封效果均通过刚性金属表面压缩实现，其受力机制和密封逻辑与传统螺纹连接器并无二致。所谓套圈锁紧本质上是机械压缩密封的另一种结构衍生形式。
五、标准化独立装配力施加步骤
管道穿管及定位：将预处理过的液冷管道依次顺利穿过锁紧螺母，然后分别套上管道外壁上的两组前、后锥形套圈，并调整至预留的安装基准位置。
2.扭矩输入和轴向推进：握住固定接头主体，用扳手缓慢旋转锁紧螺母施加均匀扭矩，螺纹结构驱动内置套圈组沿管道轴线向前移动。
3. 相互挤压和变形填充：两个锥形套圈的倾斜面相互接触挤压，逐渐产生均匀的向内收缩力，使套圈紧贴管道壁，填充所有装配间隙，并切断所有液体泄漏路径。
4. 固定锁定和状态确认：达到标准装配扭矩时停止施力，保持整体锁定状态稳定，避免后续使用中零件的随机旋转和位移。
从机械应力分析的角度来看，双卡套的组合结构可以看作是一个整体式变径压紧螺母。装配扭矩直接控制卡套的收缩行程。扭矩过小会导致收缩不足和残余间隙，而扭矩过大则会导致卡套发生不可逆的疲劳变形，损坏管道外壁，并带来后续断裂和液体泄漏的潜在风险。该装配平衡标准适用于所有机械压缩式液冷接头。
六、实际生产中总结的独有实用优势
首先，它优化了液冷板的生产流程，取消了管道表面倒钩接头的焊接成型工序，减少了加工步骤，有效控制了生产成本和交货周期。其次，卡套的收缩行程固定，压缩力均匀分布在管道周围，即使在长期高温高压工作环境下也能保持稳定的密封性能，其密封一致性远优于软管夹紧结构。第三，一体式锁紧结构具有很强的抗振性和抗回缩能力。在设备运行过程中，由于机械振动频繁，它不会像普通螺纹螺母那样自动松脱回缩，从而显著提高了整体运行稳定性。
七、三种连接器实际泄漏原因的比较分析
螺纹压紧接头最容易因人为操作失误而发生泄漏。不规范的手动拧紧会导致压紧力不均，要么紧固不足导致松动缝隙，要么用力过猛导致螺纹变形，最终造成压紧结构失效。
倒钩式软管接头依靠软管箍环夹紧软管进行密封。经过长期流体冲击和温度变化后，箍环螺母的紧固力会逐渐减弱，软管与接头之间的密封性会降低，接头处容易出现缓慢渗漏。
双套圈连接器最常见的泄漏故障是由于就位锁定不完全和有效收缩行程不足造成的。这种故障本质上相当于螺纹螺母未拧紧的状态。套圈无法完全贴合管道间隙，留下肉眼看不见的泄漏缝隙，这也是现场装配中需要重点纠正的主要故障点。
综上所述，所有冷却板管路连接器泄漏失效的根本原因是机械压缩力无法达到设计标准，导致密封缝隙填充不完全。制定统一规范的装配操作规程是减少管路泄漏故障最有效的方法。
八、行业应用展望及原始产品规格建议
螺纹连接器和倒钩软管连接器技术门槛低、结构组成简单，适用于常规低功率散热设备和常温工作环境，满足基本液体循环密封需求，配套成本低。
作为业界升级优化的连接方案，双套圈连接器摒弃了冗余的外部焊接工艺，采用内置一体化压缩结构，完美平衡了现场组装效率和长期运行密封稳定性，逐渐成为对环境温度要求严格的高端精密液冷设备和热控设备的首选配套连接器。
从结构迭代的角度来看，所有液冷管路连接技术都是围绕机械压缩密封原理发展起来的。双套圈连接器的出现有效弥补了传统接头在装配效率和抗振性方面的不足，是未来液冷板轻量化、高效长寿命连接的重要发展方向。
在日常批量生产和后续设备维护中，企业需要制定专属的内部操作规范。明确螺纹接头和倒钩接头的标准装配扭矩范围；制定双套圈接头的目视现场判断标准，以完全锁定、无晃动、无装配间隙为合格验收依据。定期检查套圈的金属弹性和表面磨损情况，提前剔除疲劳失效部件，全面保障整套液冷板散热系统长期安全、稳定、无泄漏运行。
