铋金属冷却得越慢越会长出彩虹阶梯，天然结晶十分困难人工培育反而简单- 大数跨境

通信干货

2026-09-15

导读：铋金属冷却得越慢越会长出彩虹阶梯，天然结晶十分困难人工培育反而简单

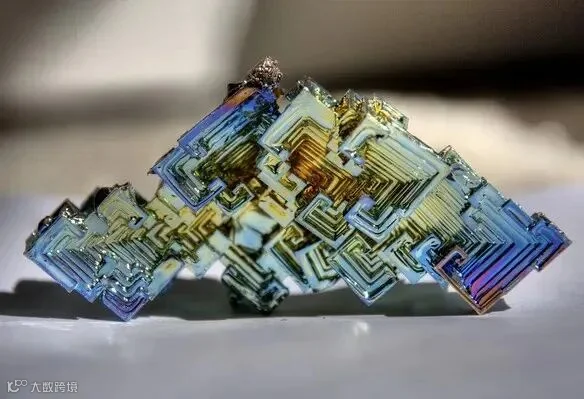

你见过银色、金色、铜色的金属，但你见过表面像泼了彩虹、还长着一级一级阶梯的金属吗？它叫铋晶体。元素符号 Bi，元素周期表第 83 位。它确实是金属，却长成了完全不像金属的样子。紫、蓝、金、绿一层压一层，几何感强得像被谁精心雕刻过。更特别的是，这种彩虹阶梯几乎都是人工“养”出来的。天然铋矿里虽然也有铋，但想让它长成规则又漂亮的晶体，非常困难。

铋在元素周期表第 83 位，属于 VA 族。它并不稀有，广泛存在于矿物质中。辉铋矿是提炼铋的重要矿物，化学成分为硫化铋，铋含量可达 81.3%。但天然产出的铋晶体通常只是灰白色细柱或针状，并不容易长成那种层层叠叠的彩虹阶梯。原因不是铋不会结晶，而是天然环境很难长时间保持稳定而缓慢的冷却条件。天然热液系统里温度忽高忽低，杂质多，铋还常和其他元素共生，晶体刚长一点就被打断。人工控制反而让这件事变得简单。

铋的熔点只有 271°C 左右。这个温度在金属里算很低，所以人工熔化它并不困难。真正决定它最后长什么样的，是液态变成固态的那段时间。核心可以概括为缓慢冷却和定向凝固。熔融之后，温度必须控制得很稳，每小时下降最好不超过 5°C。降温太快，原子来不及有序排列，最后只是一块普通金属。降温足够慢，原子才有机会重新排队，排成规则结构。

这个过程里，引晶是核心关键。你可以把它理解成发面用的面引子。有了引子，原子会沿着引子的结构定向排列，以它为模板逐渐长成规则结晶体。实际操作时，可以放入一小块铋晶体作为晶种，或者让容器边缘先形成晶核。不同形状的引晶，会影响晶体的生长方向、尺寸和形状。所以每一次结出来的铋晶体都不一样，这也是它最有趣的地方之一。

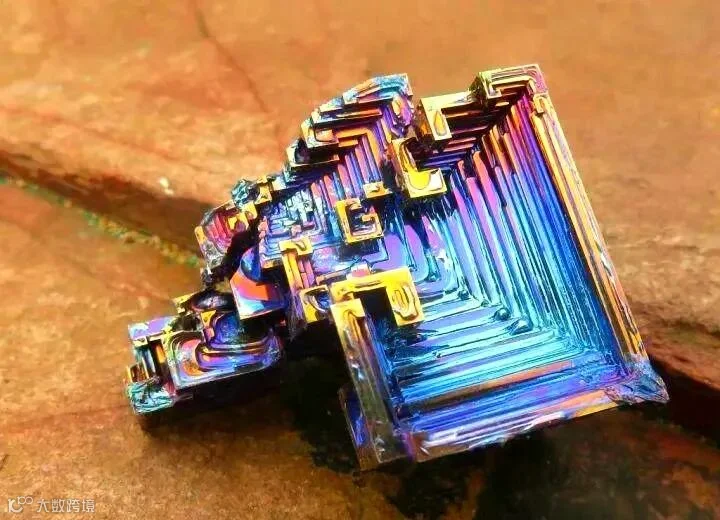

铋晶体最标志性的外观，是阶梯状结构。这种形态在结晶学里常被称为漏斗晶体。晶体每个面的边缘生长速度比中心更快，边缘原子先排好，中间区域来不及填满，于是长成一层层凹陷的阶梯。你看到的那些几何感很强的台阶，就是这样来的。温度梯度越稳定，阶梯越整齐。如果冷却速度有波动，阶梯就会变得杂乱，甚至直接长成一块普通金属。

彩虹色则来自另一个机制。铋在冷却和接触空气的过程中，表面会形成一层极薄的氧化膜。氧化膜厚度不同，反射光的波长不同，呈现出的颜色也不同。膜越薄，颜色越偏蓝紫；膜越厚，越偏黄绿。于是同一块铋晶体上，会出现金、紫、蓝、绿交织的彩虹效果。这层膜很薄，薄到几十到几百纳米，所以颜色不是颜料，而是薄膜干涉。光线在氧化膜上下表面反射，不同波长的光被增强或抵消，最终进入眼睛的就是彩虹色。

如果人工培育，需要准备纯度 99% 以上的金属铋，以及耐热容器和加热设备。把铋加热到完全融化，表面会出现灰色氧化皮，这是正常现象。把铋液小心倒入另一个预热过的干净容器，把氧化皮留在原容器。然后停止加热，让它在余热中缓慢冷却。期间新的氧化膜会不断变色，表面波纹也会逐渐消失。等晶体长到差不多、中心还有液态铋时，把多余液体倒出来，否则晶体会被困在金属块里。取出后暴露在空气中几分钟，彩虹色就会慢慢浮现。第一次失败很正常，可能只得到一小块，但每一次成功的结果都不太一样。

操作时有几点要注意。熔融铋温度虽然不高，但仍然是高温金属液，必须戴护目镜和耐热手套。容器和工具一定要干燥，熔融金属遇水会飞溅甚至爆溅。操作环境要通风，因为铋在熔化时表面会氧化，产生少量烟尘。倒出剩余液态铋时动作要稳，最好用钳子固定容器，避免烫伤。取出的晶体可以放在密封盒里，减少继续氧化。如果喜欢，也可以喷一层透明保护漆，把彩虹色固定下来。

铋晶体吸引人的不只是好看。它好看的原因，恰好藏在慢里。原子需要时间才能找到位置，秩序需要耐心才能浮现。一块金属用它的彩虹阶梯提醒人们，美常常藏在看不见的排列里，只要肯等，混乱里也能慢慢长出一座精致的彩虹阶梯。

【声明】内容源于网络

通信干货

1234

内容 3401

粉丝 0

通信干货 1234

总阅读105.1k

粉丝0

内容3.4k
