射频通信原理

无线电与音频：通信原理深度解析

射频通信是利用 3kHz 至 300GHz 高频电磁波作为载体传输信息的无线通信技术。其核心逻辑是将数据调制到射频载波上发射，接收端再解调还原出原始信息。

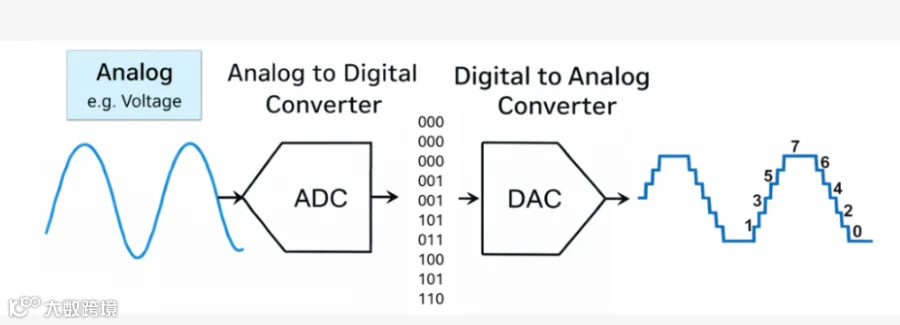

模数转换器（ADC）负责将模拟波形转换为数字信号，数模转换器（DAC）则执行相反操作。

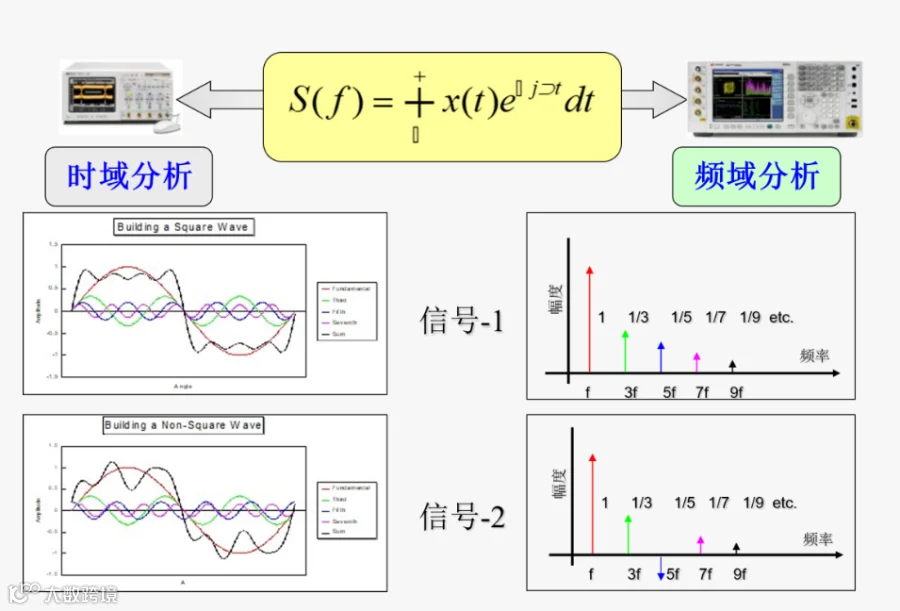

频谱分析仪用于在频域内分析信号。若在木琴上弹奏一个由三个振幅相同音符组成的和弦，频谱分析仪将显示三个峰值。简而言之，示波器作为时域仪器展示随时间变化的波形，而频谱分析仪作为频域仪器则在频率谱上展示同一信号。

核心基础概念

• 射频本质：频率高于 100kHz 的电磁波，可在空气中远距离传播，是无线通信的核心载体。
• 核心物理关系：波长与频率成反比，满足公式 λ = c / f（c 为光速，约 3×10⁸m/s），频率越高波长越短。
• 四大信号维度：频率（振荡快慢）、波长（单周期传播距离）、幅度（信号能量强弱）、相位（振荡瞬时位置），这是后续调制技术的基础。

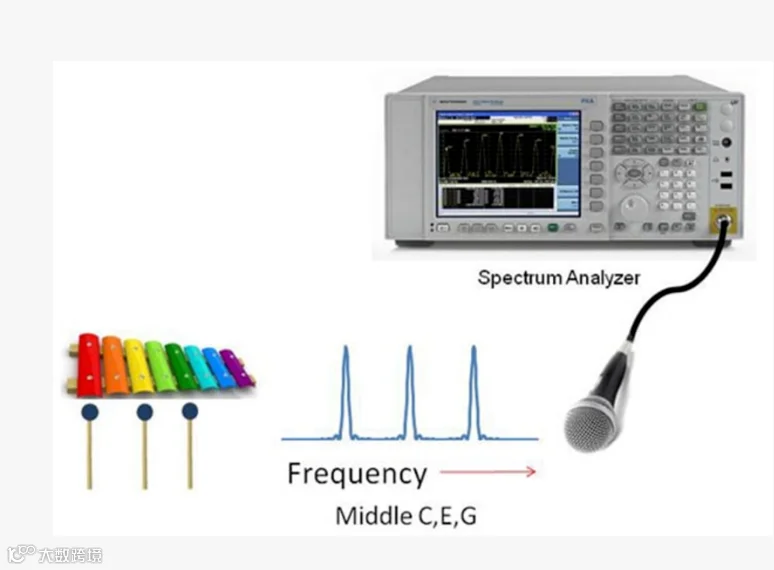

频谱分析仪能够精确测量构成木琴和弦的三个独立音符。

时域分析主要关注信号参数的变化过程，例如分析频率合成器频率转换的时间间隔。频域分析则主要用于宽频率范围信号的搜索，基于被测信号的频谱，可获取信号的频率、功率和频率带宽等基本信息。

入门核心技术：调制

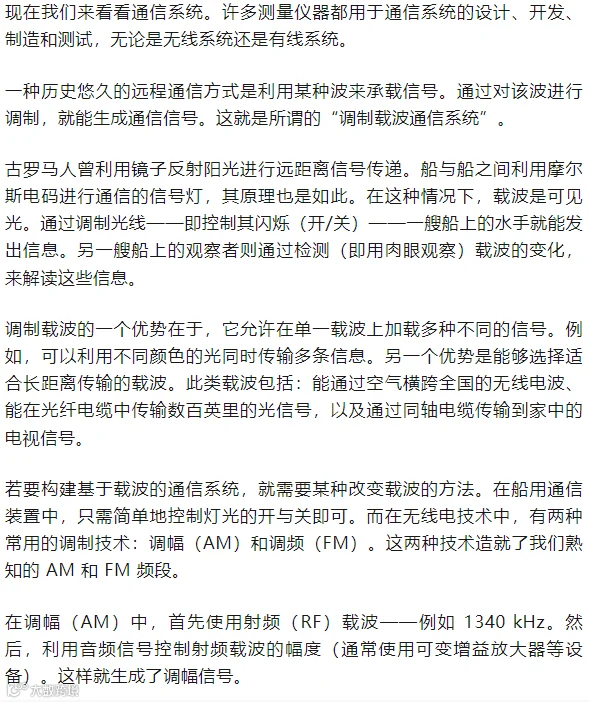

调制是射频通信的核心，通过改变高频载波的振幅、频率或相位，将低频基带信息加载到射频信号上，从而实现远距离传输。

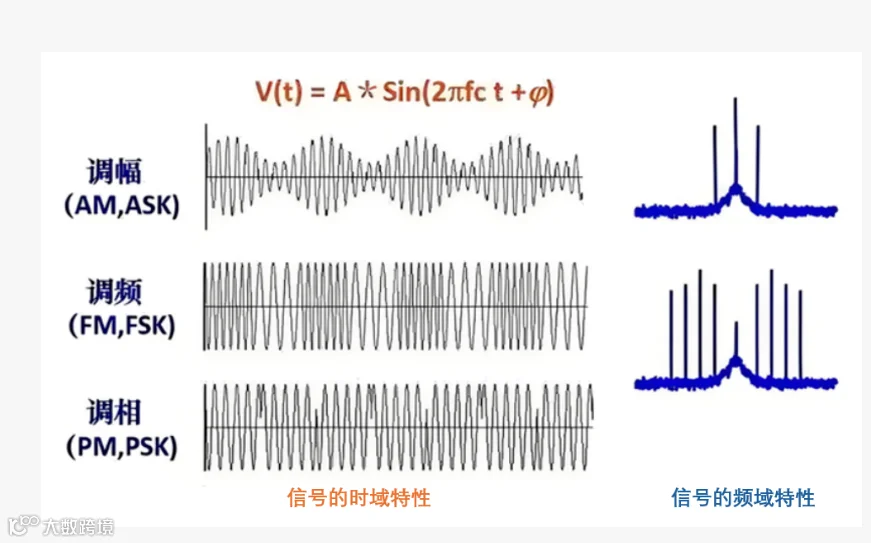

• 模拟调制：包括调幅（AM）、调频（FM）、调相（PM）。

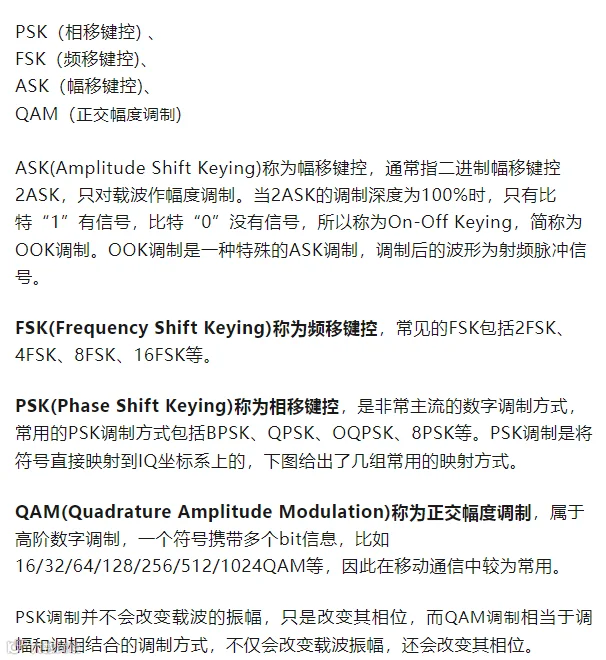

• 数字调制：包括振幅键控（ASK）、频率键控（FSK）、移相键控（PSK）。进阶的正交幅度调制（QAM）可大幅提升传输效率。

在调频（FM）中，改变的是载波信号的频率而非幅度，这通常通过压控振荡器等设备实现。

AM（调幅）波形在频谱分析仪上呈现特定形态。以最初的木琴和弦为例，其频谱包含对应 C、G 和 E 音符的三个峰值。然而，调制信号的频谱实际上包含七个不同的音调：位于中心的是频率为 1340 kHz 的载波，调幅过程在载波频率上方产生了三个新音调，并在下方生成了这些音调的镜像。

无线电接收机的主要任务是还原用于调制载波的原始信号。对于调幅（AM）而言，这一过程相对简单：只需滤除不必要的噪声并检测信号幅度。信号还原后，经放大即可通过扬声器播放。

先进的信号传输设计

为了实现精确测量，需对信号传输路径中的每一个环节进行精细调控。现代通信通过结合多种方法实现正交幅度调制（QAM），即对两路相位差为 90 度的载波进行调制并将其叠加。

上述内容仅触及了调制技术复杂性的皮毛。现代通信协议极其复杂，生成或分析此类信号需要更先进的电子测量仪器。完成模数转换后，可进行各种数字信号处理（DSP）操作。在直接数字频率合成（DDS）技术中，可通过计算以数字方式生成信号（包括正弦波载波及所需调制），再利用数据转换器将其转换为模拟信号。随着集成电路性能的提升，通信工程师正设计日益复杂的通信格式，以更高效地利用电磁频谱资源。

调制技术详解

调幅（AM）

调幅维持频率和相位常数，并缩放振幅（与音频信号成正比）。在最简单的情况下，若音频信号是正弦波，频域图看起来像三个音调——载波加上两个旁波带，以调制速率区隔。低频调制显示旁波带靠近载波，高频调制则显示旁波带离载波更远。

调频（FM）

调频维持振幅恒定，并随时间改变波形频率（与音频信号成正比）。若音频信号是正弦波，在频域中，调频看起来像是信号载波加上与调制相符的旁波带。可使用贝索（Bessel）函数确认，其在频域中的表现可能与 AM 完全一样。

相位调制（PM）

相位调制同样维持振幅恒定，但依照相位改变波形。在时域中，它看起来与 FM 完全一样，因此 FM 和 PM 又称角度调制。在频域中，PM 看起来像是信号载波加上与调制相符的旁波带，同样可用贝索函数确认。

IQ 调制原理

在大多数数字通信系统中，载波频率固定，只需考虑相位和幅度。未经调制的载波作为参考，根据调制信号与载波的关系解释信号。相位和幅度可在 IQ 平面中以极坐标或矢量坐标图中的点表示：I 代表同相分量，Q 代表正交（与相位相差 90°）分量。通过将同相载波的具体幅度与正交载波的具体幅度做矢量加法，即可表示该点。

矢量信号的变化在 I/Q 图上可用幅度、相位、频率或其组合表示，产生不同的调制格式。由于数据采用二进制传输，星座图中的点数必须为 2 的幂。

信号完整传输流程

发射端（信号发出）

1. 基带处理：声音或数据先转为数字信号，经编码送入调制器。

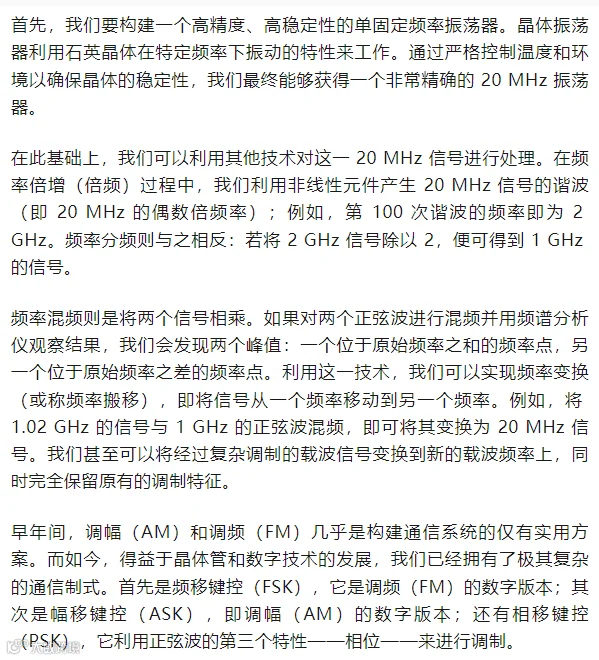

2. 上变频：低频调制信号通过混频器叠加本振频率，升频至射频段。
3. 功率放大：信号经功率放大器（PA）增强能量，最终由天线辐射到空中。

接收端（信号回收）

1. 低噪放大：天线接收到微弱信号，先经低噪声放大器（LNA）放大。
2. 下变频：射频信号经混频器减去本振频率，降频至中频或零中频。
3. 解调还原：信号经解调器还原为基带数字信号，再转回原始声音或数据。

射频通信的发展历程体现了人类在信息传输效率、可靠性与频谱利用率上的不断突破。从最初的 AM/FM 模拟调制，到 PSK、QAM 等高阶数字调制，再到依赖高速 ADC/DAC 与 DSP 的现代通信系统，每一步都建立在对波形、频率与调制机制的深刻理解之上。掌握这些基础概念，不仅有助于理解无线电、移动通信、卫星通信等系统的工作原理，也为深入学习更复杂的通信协议与射频架构奠定基础。

射频通信问答

问：为什么 RBW 是频谱分析中最重要的参数之一？分辨率带宽（RBW）是什么？如何选择合适的 RBW？

答：RBW 决定频谱分析仪能分辨的最小频率间隔。

• RBW 越窄：能分辨更细的频谱结构，降低显示平均噪声电平（DANL），提升灵敏度。
• RBW 越宽：扫描速度更快，能包含宽带调制信号的旁带，更适合功率积分测量。

RBW 与扫描速度成平方关系，窄 RBW 会显著降低扫描速度，因此必须在灵敏度与测量速度之间权衡。

问：什么是 IQ 调制？其原理是什么？为什么它是现代数字通信的核心？

答：IQ 调制使用两路载波：I（同相）分量和 Q（正交，90°相移）分量。通过对 I/Q 分量分别进行幅度与相位控制，可以生成任意复合调制信号。IQ 调制是 QAM、PSK、OFDM 等现代通信制式的基础，因为它能同时携带幅度与相位信息，实现高阶调制（如 256QAM、1024QAM），并提供高频谱效率。其优势在于能轻松合成与分解信号，并通过 IQ 补偿提升调制质量。

问：如何补偿以提升测量精度？

答：以下方法能显著提升测量精度与重复性：

• 使用幅度修正功能。
• 测量并补偿信号传递网络的频响。
• 使用智能前置放大器与智能混频器自动上传校正系数。

问：为什么射频测试越来越困难？现代射频环境有哪些挑战？

答：现代 RF 环境面临巨大挑战，包括频谱拥挤、调制复杂度提升、更高频率（毫米波、太赫兹）的应用、更严格的标准（5G、Wi-Fi 7、卫星）以及更高的动态范围与灵敏度要求。
