导读：代理型AI把推理和训练拉向两套不同的硬件约束，Google第八代TPU因而分成了8i和8t。

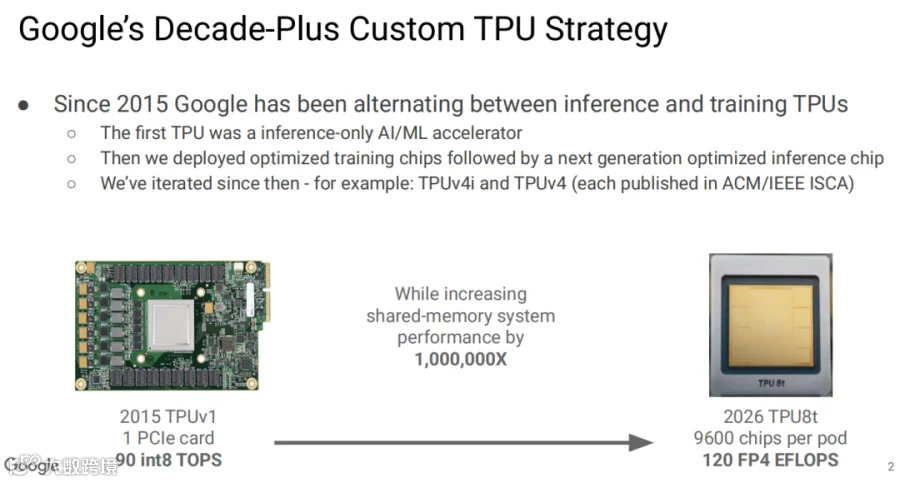

针对代理型 AI 将推理与训练推向不同硬件约束的现状，Google 第八代 TPU 正式分化为 8i（推理）与 8t（训练）两款芯片。长上下文、推理及强化学习采样需频繁读取缓存，内存往返延迟显著影响响应速度。8i 通过集成 384MB SRAM 优化低延迟访问，配备 288GB HBM3E 及高速 ICI 互连；8t 则聚焦训练吞吐，单个 Superpod 由 9,600 颗芯片共享 2PB HBM。两者虽共用软件栈，但在内存架构与网络拓扑上采取了截然不同的设计策略。

384MB SRAM：重塑推理端高频读写效率

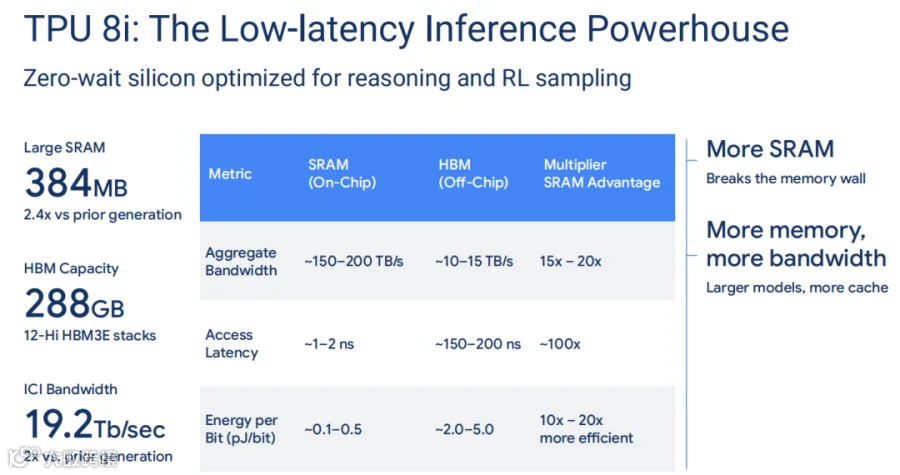

8i 内置 384MB SRAM，容量较上一代提升 2.4 倍。该设计与 288GB HBM 形成互补：HBM 负责承载大模型参数与缓存容量，SRAM 则紧邻计算单元，专门处理推理过程中反复读取的热数据。

数据显示，片内 SRAM 聚合带宽达 150-200TB/s，访问延迟仅 1-2ns，单 bit 能耗约 0.1-0.5pJ；相比之下，片外 HBM 带宽约为 10-15TB/s，延迟高达 150-200ns，能耗也高出 10-20 倍。SRAM 的高带宽与低延迟特性，使其能有效减少片外内存访问次数，让有限的 HBM 容量专注于存储更多模型参数，实现了推理端“容量”与“速度”的解耦安排。

MoE 架构优化：缩短通信路径与片间延迟

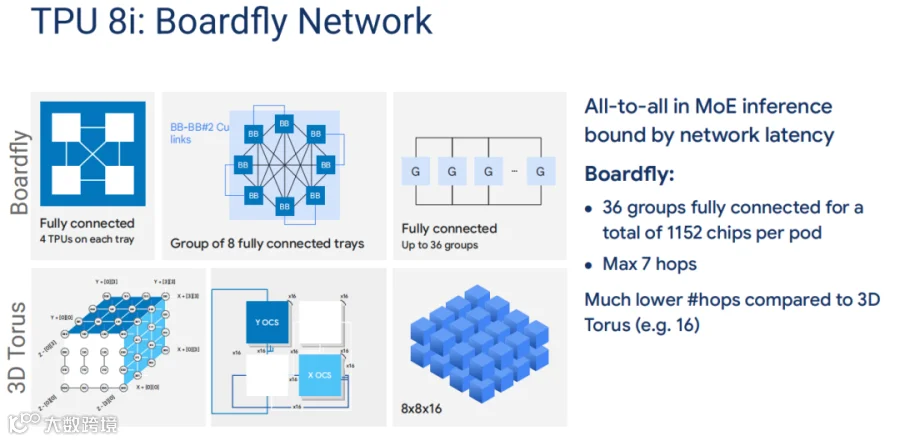

混合专家模型（MoE）的推理涉及多专家间频繁数据交换，网络延迟成为关键瓶颈。8i 引入 Boardfly 网络架构：每块托盘板集成 4 颗 TPU，8 块托盘组成全互连组，36 个组可构建含 1,152 颗芯片的 Pod，最长通信路径仅为 7 跳，显著优于传统 3D Torus 架构的 16 跳。

在集体通信场景下，8i 利用集体通信加速模块（CAE）在片间互连（ICI）的 I/O die 中直接完成部分数据汇总与对齐工作。这一设计减少了数据在封装内的绕路及回写 HBM 的次数，将片上延迟降低至原来的五分之一，实现了节点间路径缩短与片内数据处理的双重优化。

训练端革新：共享内存池与动态任务切片

8t 原生支持 FP4 低精度格式，其 Superpod 峰值算力达 121 Exaflops，是前代 Ironwood 的 3 倍，能效比提升 2 倍。单颗芯片提供 2.4TB/s I/O 带宽，由 9,600 颗芯片组成的 Superpod 将 2PB HBM 整合为统一共享内存池。

8t 封装采用 12 层堆叠 HBM3E，并引出 6 条 ICI 链路，每条链路含 8 条双向 Lane，单向带宽达 1.6Tb/s。内存容量与互连带宽被同步扩展至系统规模，使 2PB 资源能被更多训练任务高效共享。

光路交换（OCS）技术允许根据任务需求动态重组芯片连接，支持 8×8×4 和 8×8×8 等多种切片形态。训练任务可按需切分，前提是内存池中具备相应的可用资源，实现了硬件资源的灵活调度。

十万级集群挑战：散热管理与故障容错

Virgo 网络设计规模高达单集群 134,400 颗 TPU，总算力 1.6 YottaFlops，带宽 47Pb/s。在十万颗芯片量级下，单纯增加节点无法线性提升有效吞吐率，故障管理与散热成为核心制约因素。

HBM 链路引入 CRC 校验，针对不可纠正错误、奇偶校验错误及链路异常实施重试机制；
片内互连增加控制路径奇偶校验，实时监控电压、温度、压降及器件老化情况；
利用空闲周期进行现场测试，结合健康监控与水冷系统将故障风险降至最低。

研究表明，运行温度每升高 10-15℃，化学退化与半导体磨损速率约翻倍。8t 的托盘设计将水冷光学器件置于芯片封装旁，使散热效率、故障检测与重试机制直接决定模型训练的有效算力产出。

软硬协同：统一生态下的分工透明化

尽管 8i 与 8t 在硬件层面分别服务推理与训练，软件层仍保持对 Pallas、Mosaic、PyTorch、JAX 和 Keras 的兼容。Pallows 支持开发者使用 Python 编写贴近硬件的算子，Mosaic 则针对 CAE 和 SparseCore 等专用单元进行优化。XLA 编译器自动处理 Boardfly 拓扑与 CAE 同步，开发者无需在代码中显式处理网络跳数或芯片间汇总逻辑。

Google 还将 AI 工具应用于 TPU 自身设计流程。8i 的 MXU 面积缩小 5.3%，在同等热预算下 FLOPS 提升 5%；8t 的 MXU 功耗降低 6%、面积缩小 5.8%，额外贡献 6% 的 TFLOPs。硬件虽分工明确，但软件生态致力于屏蔽底层复杂度，为用户提供统一的系统体验。

结语：通用算力的双轨演进

TPU 8 系列将“通用算力”拆解为两种系统角色：8i 凭借 384MB SRAM 与短网络路径优化推理延迟；8t 通过 9,600 颗芯片与 2PB HBM 构建可重组的训练资源池。Google 维持统一软件生态，旨在让用户感知不到硬件分工带来的割裂。

未来，训练切片将受限于资源可用性，十万级集群的吞吐率将受制于故障率与温控水平。随着代理型 AI 不断拉长上下文、增加采样频率与通信密度，内存带宽、网络拓扑与散热能力将共同定义加速器的实际工作效能。
