苹果（Apple）起诉深圳柔性线路板发明专利三连败
>

苹果（Apple）起诉深圳柔性线路板发明专利三连败

苹果（Apple）起诉深圳柔性线路板发明专利三连败 AI电子电路之家
2026-09-14
2
导读：2026年9月，最高人民法院知识产权法庭作出终审判决：驳回苹果上诉，维持深圳世尊科技「一种用于焊接图像传感器的
2026年9月，最高人民法院知识产权法庭作出终审判决：驳回苹果上诉，维持深圳世尊科技「一种用于焊接图像传感器的柔性电路板」发明专利有效。这意味着，苹果针对这件FPC专利发起的三轮无效进攻，全部宣告失败。
这不是一场巨头与小公司简单的专利拉锯战，本质是一块创新FPC结构，在消费电子精密硬件赛道，守住了国产PCB结构发明的阵地。
这块FPC到底妙在哪？
手机传感器位移防抖的核心痛点：拍照手抖时，需要直接移动图像传感器来抵消画面抖动。但传感器需要传输数十路图像信号、电源与控制信号。传感器一旦要在空间内多方向运动，传统硬接线方案要么走线断裂，要么模组体积巨大，根本塞不进轻薄手机机身。

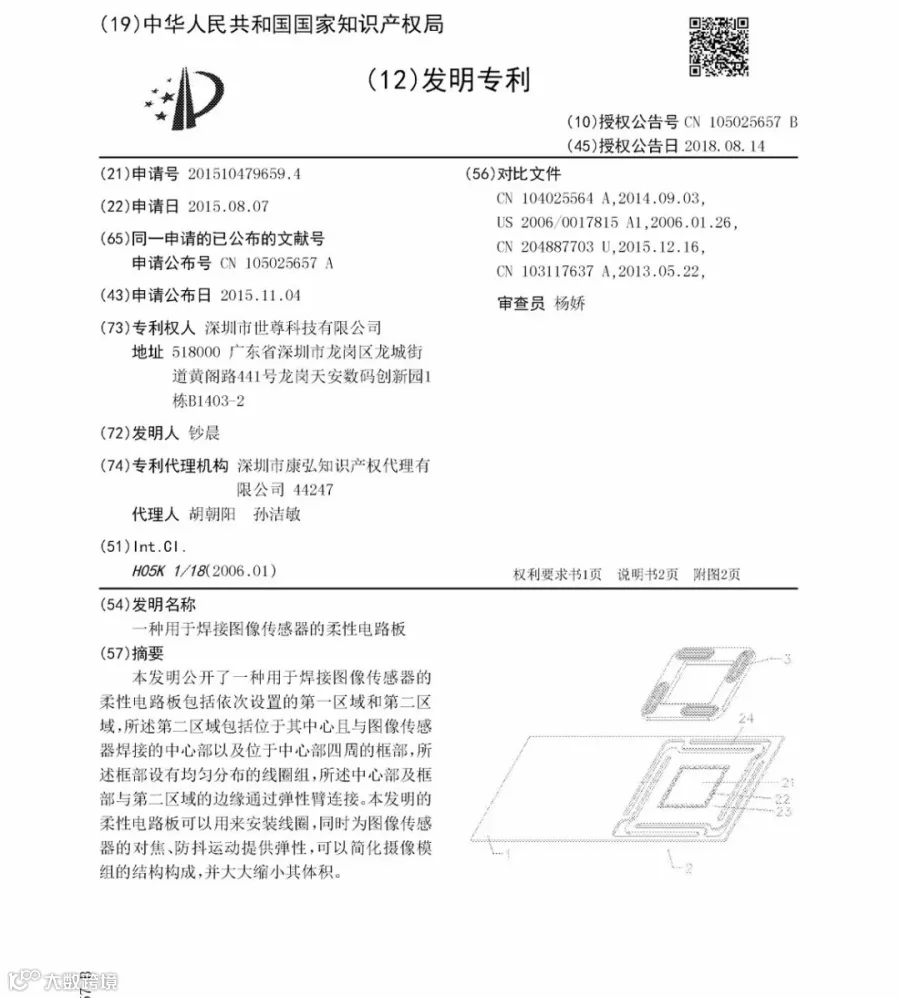

世尊科技2015年提交的这件专利（ZL201510479659.4），给出了一个基于柔性线路板的精巧方案：把整块FPC做成一张 “弹性吊床”。电路板划分为两大区域：中心区域用来焊接图像传感器，外围框区集成，驱动线圈；中心传感器区域与板体外框之间，依靠弹性臂相连。
这些弹性臂直接由柔性电路板本身加工成型，甚至可以剥离基材只保留铜层。依靠FPC弹性臂的支撑，图像传感器被 “悬浮” 起来，获得 X/Y/Z 三轴平移 + 三轴旋转，合计6个方向的运动自由度。一边承载线圈、传感器的电气互联，一边充当可形变弹性支撑结构。同一块柔性线路板，同时承担 “导电线路”+“机械弹簧” 双重角色。不用额外增加复杂机械零件，就能压缩摄像模组整体体积。
iPhone12 Pro Max 首次搭载传感器位移式光学防抖之后，这项基于FPC的结构设计，迅速进入行业视野。苹果随后启动专利无效程序，试图从根源上废掉这件专利。

三轮猛攻，全部折戟，专利有效性终审落定

从2021年起，苹果连续发起三次专利无效宣告，动用全球检索到的大量海外 PCB、防抖模组文献，试图证明这件FPC专利没有创新性。
  • 第一轮：2022年，国知局审查，维持专利有效；
  • 第二轮：2024年，再次提出无效，国知局合议组再次维持专利有效；
  • 第三轮确权诉讼：苹果不服，一路打到最高人民法院。2026年9月，最高法终审宣判，驳回上诉，维持专利有效。
在多轮庭审辩论中，核心争议焦点，正是这块FPC弹性吊床结构的创造性。苹果引用大量海外FPC、防抖模组现有技术，主张六自由度悬浮结构属于行业常识。但法院最终认定：过往所有对比文献，都没有公开由同一块柔性电路板，一体化实现六自由度悬浮支撑 + 电气导通这套完整方案。单独的弹性支架、单独的FPC线路都早已存在，但将二者融合在单块 PCB/FPC 之上，是这件专利独一无二的创新点。
很多人误以为PCB只是一块走线的板子。这个案子恰恰证明：FPC不只是布线载体，它本身可以成为机械结构件，是硬件创新的核心。 精密柔性线路板的结构设计，是消费电子微型化创新的底层基石。

确权只是上半场，侵权庭审才是关键一战

值得注意：本次判决仅确认这件FPC专利本身合法有效。侵权判定的硬仗，还在上海知识产权法院。世尊科技诉苹果侵害该专利权的民事侵权案件，已经完成开庭审理。接下来法庭需要认定：苹果相关机型里，用于传感器位移防抖的柔性线路板结构，是否落入这件 FPC 专利保护范围。
一边是体量庞大、全球专利储备雄厚的科技巨头，一边是深圳龙岗一家注册资本仅百万、深耕影像防抖FPC与马达方案的本土小企业。在PCB行业，类似的故事并不多见：小厂商凭借一块FPC结构创新，在最高法层面顶住海外巨头的三轮专利冲击。

结构创新，藏在微小线路板里

绝大多数PCB厂商的竞争，集中在良率、成本、层数、材料。而这个案例给行业提供另一个思路：PCB/FPC的结构设计创新，同样能构筑高价值专利壁垒。
HDI、载板、高速板被反复热议，但面向微型模组的特种FPC结构创新，同样是国产线路板企业突围的重要赛道。一块小小的柔性电路板，既能传电，又能充当弹性机械结构，在手机、车载、VR、机器视觉微型模组里，有巨大应用空间。
这场官司还没有画上句号。但最高法这份终审判决，已经给国内PCB结构创新、FPC专利保护，写下一个极具参考价值的样本。
一块小小的FPC，撑起六轴防抖的精密机械结构。PCB不止是简单的布线基板，结构创新才是隐形护城河。你觉得未来 FPC结构设计，会不会成为消费电子、车载影像模组的专利争夺热点？欢迎评论区交流。
信息来源：毅和成知识产权等公开信息整理，侵删。
