继电器产业园区数字化转型普遍深陷系统烟囱化困局：运营、产线、仓储体系数据互不相通，多层级管控权责割裂，生产流转无统一可视化载体，海量业务数据沉淀无法转化为管理效能，成为制约继电器产业链提质、保安全、降能耗的关键瓶颈。

针对继电器制造行业专属痛点，本次落地的数字孪生管控平台，彻底打通园区管理、精密生产、仓储物流的数据链路。依托 Hightopo 高性能渲染引擎作为底层技术支撑，搭建一体化智能制造指挥中台。

凭借 3D 实景建模、2D 数据面板、工艺仿真三大核心能力，搭建园区建筑、自动化产线、立体仓储货架系统数字模型，实现物理园区与数字镜像实时同步、虚实联动。平台可实现全景态势感知、智能研判、异常告警、跨业务协同调度，全面赋能继电器产业链安全风控、生产运营与节能低碳综合管理。

园区综合运营

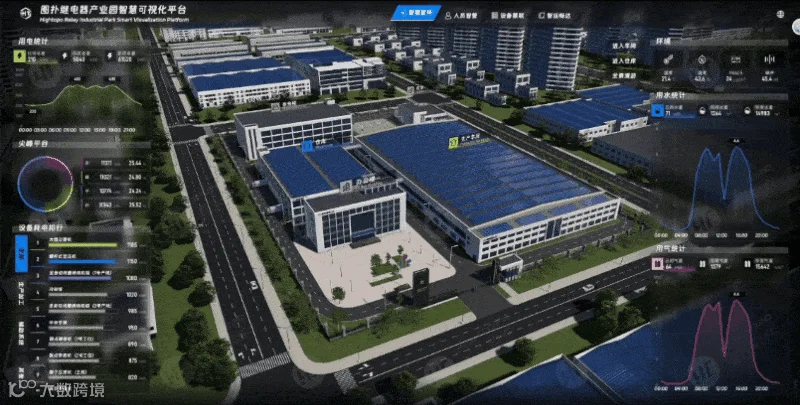

依托数字孪生三维实景建模能力，高精度还原继电器产业园空间样貌，完整搭建园区楼宇建筑、主次干道、绿化配套、生产车间、智能仓库等布局，打造沉浸式园区三维漫游功能。支持自由视角拖拽浏览、远近缩放、旋转环视，同时搭载一键定点跳转功能，可直达任一生产车间、仓储库区、办公区域等管控区域。

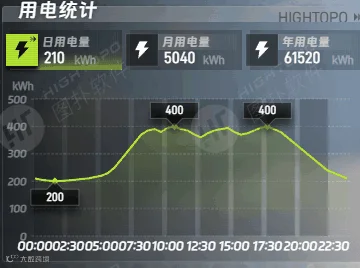

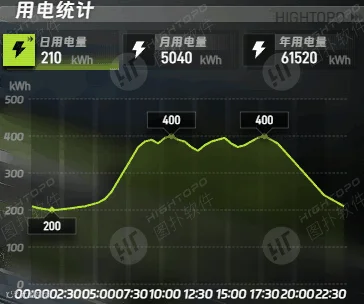

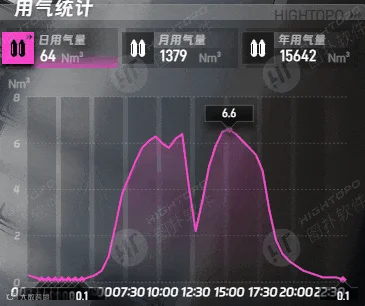

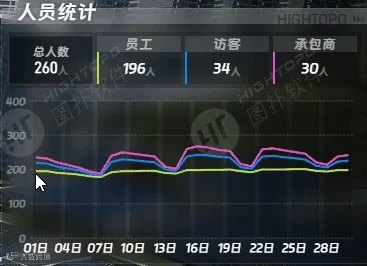

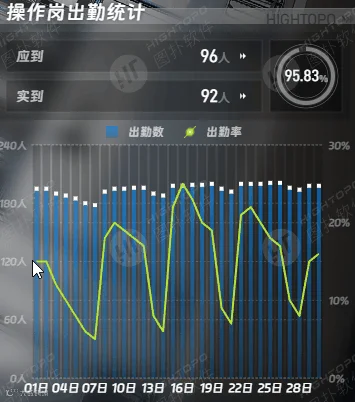

场景配套轻量化综合态势 2D 面板，汇总展示园区内的人员、设备、能耗、环境、安防整体态势运营数据。摒弃冗余数据堆砌，聚焦管控核心维度，实现园区宏观运营一屏总览、精准管控。

生产车间

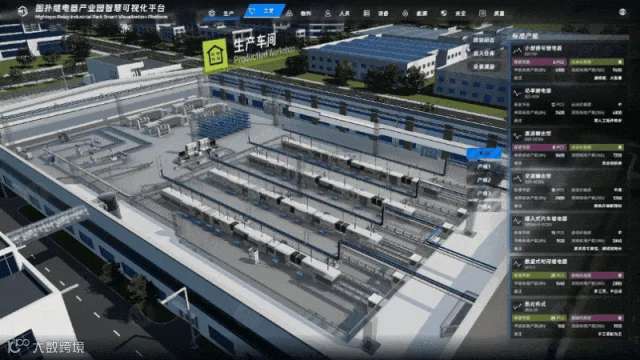

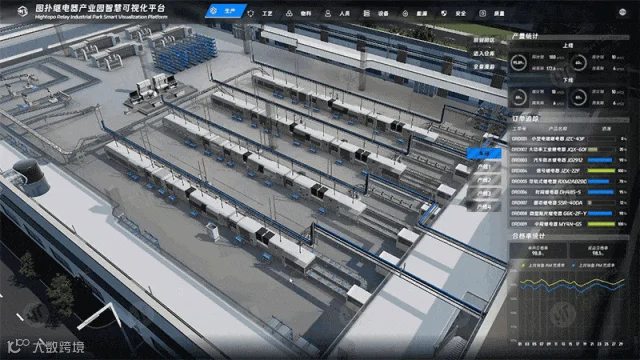

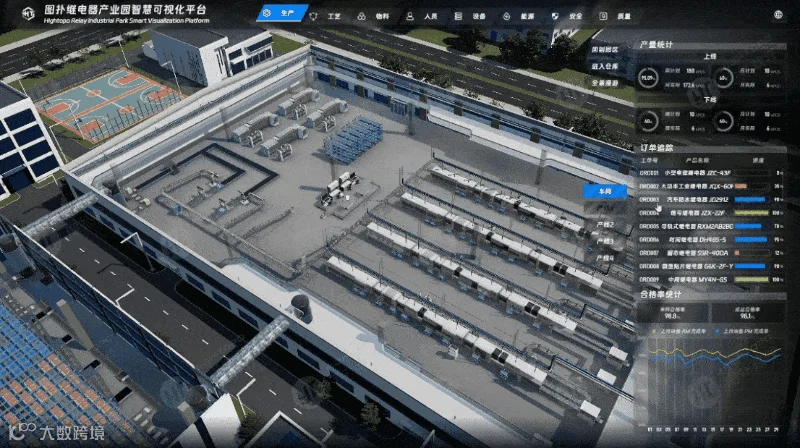

页面内完整还原继电器生产车间产线布局、工位分布、设备排布及工艺流程运行状态，对车间内各产线的包簧片底板组立机、密封体轭铁焊接机、激光打标机、氦质谱检漏机等工序设备一一立体化建模，还原设备结构与作业工况。

图扑 HT 针对继电器完整制造工序进行高保真孪生建模，覆盖推片组立、激光打标、焊接加工、电性检测、静电铆接、封胶检漏等关键工艺。结合实时生产数据驱动场景动态仿真，完整还原从零部件上料、组立装配、焊接加工、性能检测到封胶检漏的工艺路径。

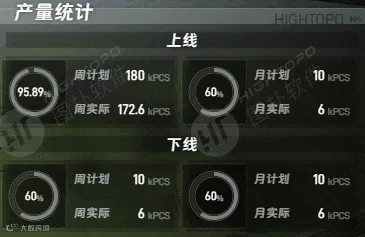

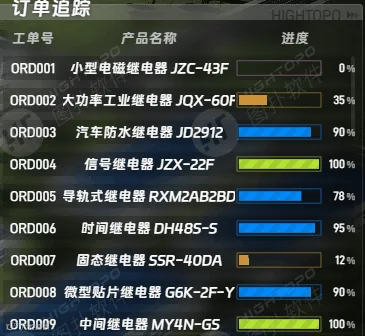

联动底层业务数据，右侧二维面板汇总继电器标准产能基线，如小型信号继电器、功率继电器、固态继电器、汽车继电器、热元件等多条产品线。用户可以清晰查看各产品的标准生产节拍、自动化程度、单/双班标准产能及工艺特性备注。辅助开展产能评估与生产计划优化，助力车间精益排产调度。

通过动态流程动画直观呈现产品跨工位、跨设备的流转与加工状态，同步展示各工序工艺参数、作业标准与质量要求，实现生产工艺透明化、可视化。

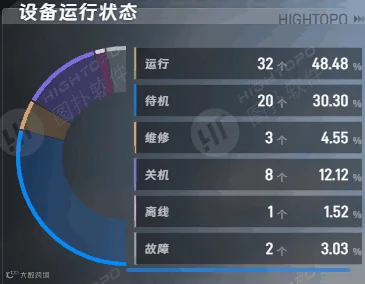

实时同步车间所有生产设备的运行、待机、维修、关机、离线、故障六大状态及占比，设备健康状态一目了然。

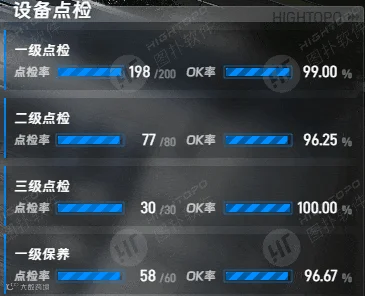

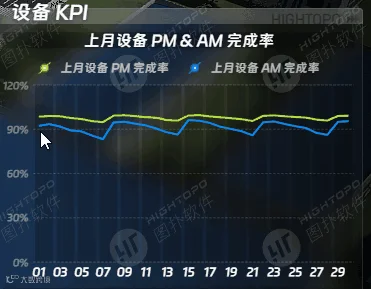

依托三级点检、三级保养全周期运维体系，全程跟踪检修、故障、缺陷单据的处理进度与完成合格率，倒逼设备运维模式升级。有效减少设备非计划停机，保障产线连续高效生产。

以车间作业效能为核心，联动 2D 生产管控可视化面板，贯穿生产、工艺、物料、人员、设备、能源、安全、质量多重管理维度。借助三维场景态势感知，二维面板汇聚量化指标，实现实景空间与运营数据融合展示，打造虚实一体的智能生产可视化平台。

智能仓储

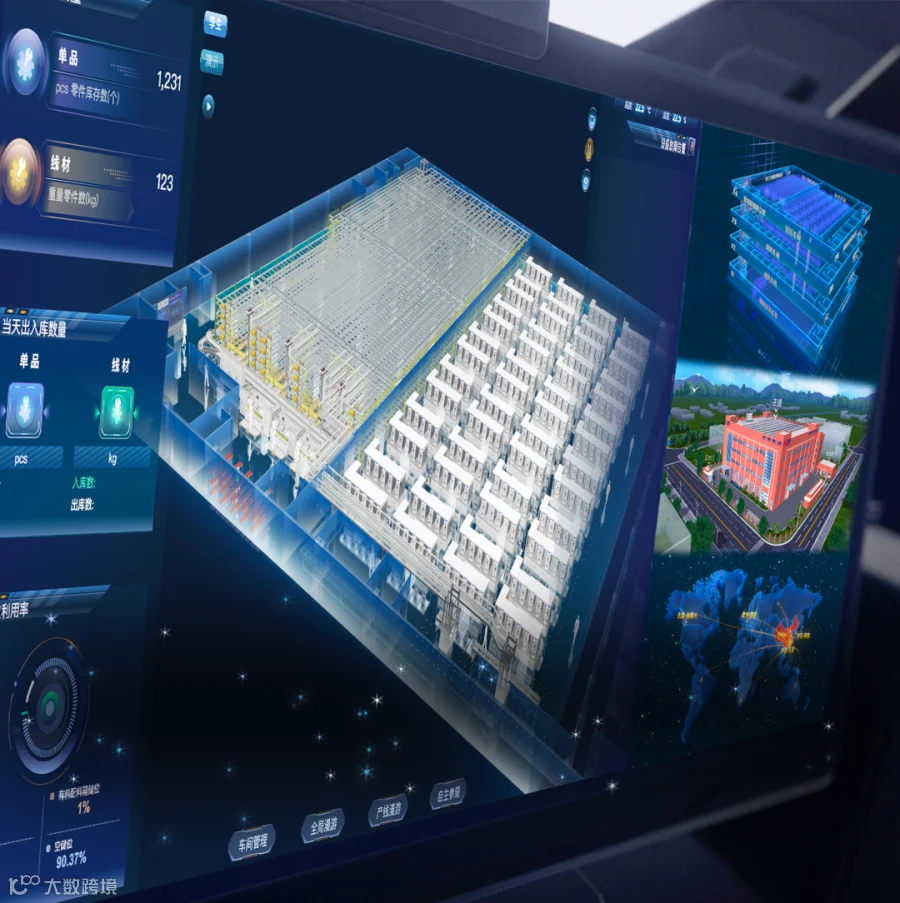

图扑 HT 平台搭建了继电器专属智能仓库的数字孪生场景，还原货架排布与库位划分，实现物料从入库、存储、作业到出库的闭环数字化管理。

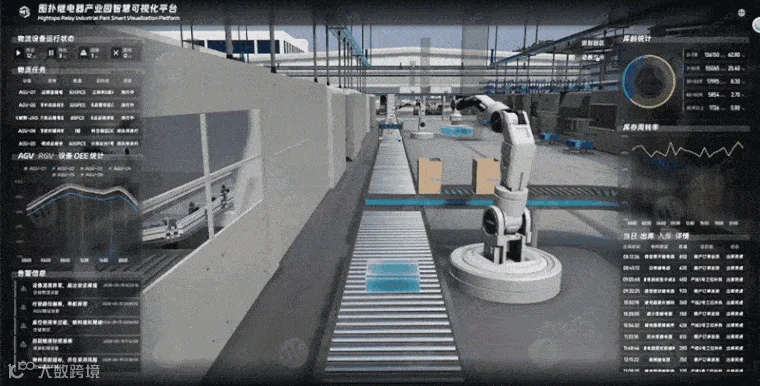

针对产线末端成品输出环节，打造输送、分拣、打包一体化动态孪生动画。动态复现成品末道工序下线后的自动化输送、分拣、装箱打包全流程，可视化呈现输送线工况、在途产品队列、打包工位作业进度与产能产出节奏。

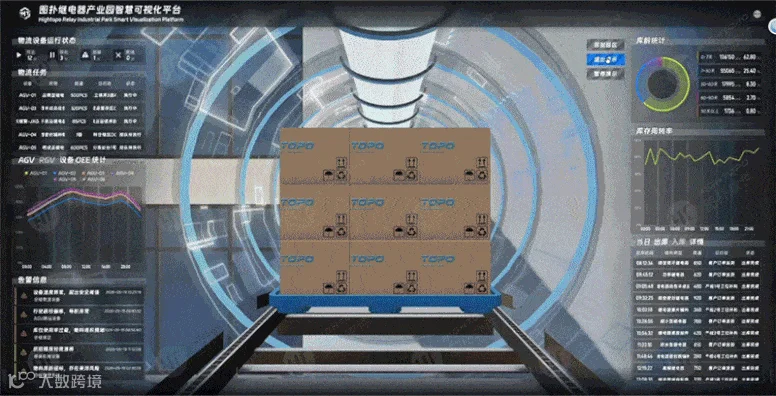

系统内深度对接 WMS 仓储管理系统与 AGV、RGV 等智能搬运设备，搭建仓储全流程 3D 动态仿真动画。完整还原成品入库、入库卸货、AGV/RGV 智能转运、货位上架、生产领料、订单拣选、复核出库的流程场景，动态展示物资流转路径与作业状态。

根据订单需求自动匹配合适库位与搬运路径，实现物料自动上架、精准领料与成品自动出入库，大幅提升仓储出入库效率、盘点准确率与整体作业标准化水平，适配继电器规模化、精细化生产的物资周转需求。

覆盖原料、半成品、成品等各类仓储区域，实时统计库位利用率。针对继电器元器件、包装辅料、完工成品等各类物资，实现物资分区分类、定位定储管理，全程可视可溯，支持全流程审计复盘。

平台内置库龄统计、库存周转率分析模型，直观呈现仓储资源负荷、库存运转效率变化趋势。联动生产计划数据，动态匹配物料消耗节奏、实时更新库存余量，对物料短缺、超储积压、批次过期、库存呆滞等异常情况自动弹窗告警。

精准把控安全库存阈值，既保障产线物料不间断供应，又降低库存积压成本与物料损耗，有效提升仓储资金周转效率。

支持实时监测 AGV、货架等设备运行状态，对路径偏移、库位过载等风险进行预警。HT 内支持联动仓库安防体系，严格管控人员进出权限、记录作业人员动线，智能识别非法闯入、违规操作等行为。

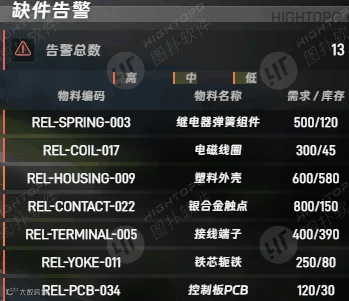

实时监控线边物料与关键元器件（如弹簧组件、电磁线圈等）库存，对缺件、欠料情况自动分级告警。同步管控生产用量检具的在用、校准、停用状态与校准周期，确保检测工具合规有效，从源头保障生产精度。

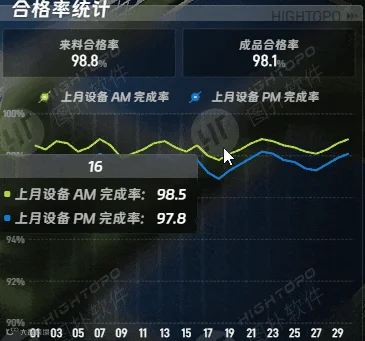

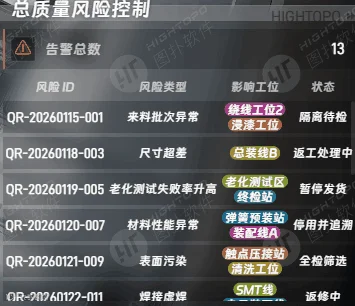

联动各工序检测数据，对来料批次异常、尺寸超差、老化测试失效、材料性能异常等质量风险精准定位、闭环处置，从源头保障生产精度。

图扑继电器产业园智慧可视化平台，以 3D 场景建模、工艺仿真、流程动态演示为核心，2D 数据面板为辅助支撑，将闭环仿真能力深度融入园区运营、车间生产、智能仓储各业务场景，实现各环节工艺推演、瓶颈预判、协同优化落地应用。

平台破除各部门、各系统、各环节信息壁垒，聚焦继电器产线建模、工艺流程、生产流转核心痛点，实现从宏观园区管控到微观工序监测、从单点业务管理到全流程闭环协同的智能化升级。

图扑软件 (Hightopo) 长期专注于 Web 可视化领域，自主研发 HT for Web 2D 和 3D 图形渲染引擎、低代码数字孪生组态平台及相关工具。目前产品已广泛应用于工业组态、电力能源、孪生工厂、电信机房、智慧交通、智慧城市、园区楼宇、智慧水务、航天军工等行业领域，为客户提供可靠的一站式数字孪生解决方案。
