在地球上追赶台积电的 Rapidus，把最远的一步棋放到了三十八万公里外。据产经新闻、东京新闻等日本媒体报道，Rapidus 社长小池淳义 9 月 10 日在美国演讲时提出设想：2040 年前后，在月球表面建设半导体晶圆厂。他强调，这并非玩笑，是认真的计划，依据之一是月面存在半导体制造所需的水资源。
华尔街日报日本版把这一幕写进了标题：小池淳义描绘的未来，是月面上的半导体工厂。据东京新闻描述，他在现场用 AI 生成的资料讲解构想，语气比玩笑认真得多。这份时间表与 Rapidus 的官方路线图是两张纸——公司官网上写着的，仍是 2027 年起量产 2nm 逻辑芯片，月球不在其列。
地球上的账本排在月球前面。据 Tom's Hardware 报道，位于北海道千岁的 IIM-1 工厂已经跑起 2nm 试制产线，向 2027 年量产冲刺，规划爬坡到月产 2.5 万片晶圆，单片报价约 2 万美元、低于台积电同级报价；工艺底子来自 2022 年底与 IBM 达成的技术合作；日本政府的累计补贴约 9200 亿日元，而公司测算 2nm 量产总共要投入约 5 万亿日元。追赶的每一纳米，都要先在地球上付账。
图：どういたしまして / CC BY-SA 4.0

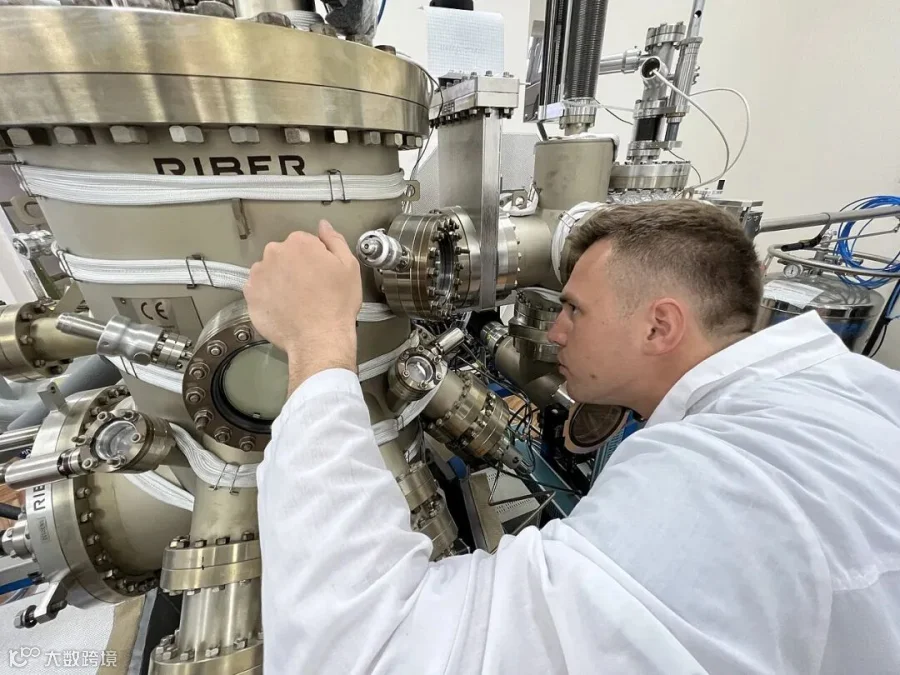

月面造芯片不全是科幻。芯片制造本来就依赖真空，地上的晶圆厂靠成排真空泵把反应腔抽到近无尘无气的状态，月球则天生没有大气。亚利桑那州立大学的研究者提出，太空环境有望省去地面上一些耗时又昂贵的制造工序；也有美国初创公司拉上 SpaceX 合作，尝试在轨道超高真空里生长纯度更高的晶圆——据 Payload 报道，这条路线已经拿到发射订单。
图：ScicommDi / CC BY 4.0
质疑的技术账同样具体。月面没有大气层和磁场挡辐射，设备要在致命粒子与极端温差里长期工作；月尘细如粉末，会磨损、堵塞精密机械；晶圆厂又是热密集设施，在没有空气对流的环境里散热，本身就是一道没解完的题。更现实的账是运输：把数以千吨计的光刻、沉积设备送上月球，眼下的发射成本还撑不起一条成立的经济曲线。
图：NASA / Harrison H. Schmitt / 公有领域
比起工程细节，更值得看的是时机。Rapidus 还没有盈利，资金缺口以万亿日元计，要说服政府追加预算、说服大客户把订单从台积电分出来、说服顶尖工程师加盟千岁。愿景叙事本来就是晶圆厂竞争的一部分——动员资本和人才，与动员供应链同样重要。月球的听众，在地球上。
顺序小池自己没有乱：先把 2027 年地球上的 2nm 做成，2040 年的月球，才会有人认真接话。
参考资料：产经新闻《「真剣な計画だ」月面に半導体工場建設構想 ラピダス社長》、东京新闻《ラピダス、月で半導体構想 社長、工場建設に「真剣」》、华尔街日报日本版相关报道（2026-09-11）；Tom's Hardware 关于 Rapidus 2nm 试产、产能与定价的报道；亚利桑那州立大学（ASU）太空半导体制造研究介绍；Payload Space 关于轨道晶圆制造初创的报道；Auburn 大学月面环境工程教材章节。
