便携式激光销毁系统技术白皮书
1 产品概述
在部队日常训练、武警执勤时，经常会碰到未爆弹药，常见包括手榴弹、枪榴弹、地雷、迫击炮弹等，往往需要快速应急处置，否则会严重影响士兵或人民群众的人身财产安全。针对这一需求，团队研发了便携式激光销毁系统，系统可实现目标的远距离瞄准和高能激光灼烧，实现对弹药的快速销毁。系统由发射炮头、风冷激光器、锂电池、平板电脑、三脚支架等几部分组成，可单兵携带作业，具有易于运输、快速展开、安全高效的特点。
其基本工作原理为，发射炮头远距离外瞄准未爆弹药，远场聚焦风冷激光器产生的高能激光形成高能激光光斑对弹药进行持续烧蚀，最后引爆弹药或者对弹药进行彻底烧蚀，从而实现对弹药的高效安全销毁。
产品具备如下主要功能：
-
具备测距和瞄准的功能； -
具备将高能激光远场聚焦的功能； -
能够遥控进行系统控制，出光、停光、录像控制等，并提供统一的展示界面对系统各部分器件的工作状态进行监控； -
能够显示出光功率以及剩余电量等； -
能够对激光销毁过程进行录像存储和回放； -
方便携带、组装、拆卸和使用。
2 产品技术参数
1500W 激光销毁系统详细的系统参数见下表。
1500W 激光销毁系统 |
系统总体性能 |
输出功率≥1600W |
总重量≤75KG |
作用距离最大600M： |
100 米处击穿 1mm 钢板≤40 秒,5mm 钢板≤3 分钟, 10mm 钢板≤14 分钟 |
200 米处击穿 5mm 钢板≤4 分钟 |
系统配备电动云台，便于进行精确瞄准 |
系统瞄准精度≤5mm@100m |
具备测距能力，测距精度 1 米 |
空旷无干扰源条件下遥控距离≥500 米（可定制） |
系统用平板电脑进行遥控操作（既可以有线也可以无线），平板电脑采用国产化操作系统 |
激光输出功率 10%～100%连续可调节 |
系统能够对操作过程进行全程录像处理 |
具备安全联锁控制功能，并且配备紧急停光按钮 |
激光发射端采用声音和光电形式进行警示提醒 |
激光器全功率连续工作时间≥45min(常温) |
两人可进行系统架设、撤收和搬运，架设和撤收时间≤3 分钟 |
平均无故障时间：≥100H |
光束直径： 50 米处≤4mm 100 米处≤10mm |
环境适应性 储存温度：-30℃~60℃ 工作温度：-20℃~50℃ 湿度：10%RH～95%RH |
3 组成形态

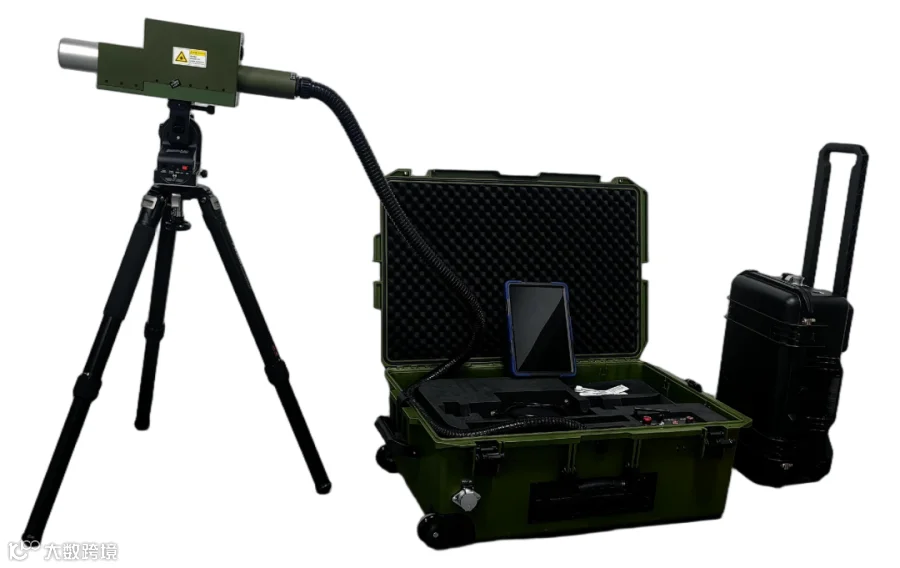

系统的硬件组成包括主机箱、锂电池箱体、转台三脚支架 3 个大部分组成， （1）主机箱
主机箱外壳采用高强度军用滚塑箱，抗冲击抗震效果比较好。主负载箱体集成有有风冷光纤激光器、激光发射装置、平板电脑，测距仪，以及电压转化及通讯模块等相关配件。其中，风冷光纤激光器负责提供高能激光，采用全光纤结构整机技术，实现模块小型化和高光束质量激光输出；激光发射装置负责实现对激光发射的控制，内部包含发射光路、相机、报警器及通讯模块；平板电脑是用户整个系统交互信息终端，通过WIFI连接并控制整个系统，通过自主研发软件实现对激光器的出光控制、准心调整、打击位置的调节、相机成像、 自动切割、围栏设置等系统信息展示等功能。
（2）锂电池箱体
系统采用聚合物锂电池作为供电电池，该电池具有能量密度高、小型化、轻量化、安全性高等特点，可为整套系统供电，支持设备满功率工作 40 分钟以上，也可以按需定制电池比如60 分钟、90 分钟。
（3）三脚支架
为激光发射装置提供支撑，采用电动调节三脚支架转台，实现对打击位置的精细调节，同时结构轻便小巧，便于携带。
此三部分尺寸重量如下表所示：
序号 |
名称 |
重量（kg） |
尺寸（mm） |
备注 |
1 |
主机箱 |
52 |
815*540*315 |
1600W |
2 |
锂电池箱体 |
16 |
370×270×170 |
激光满功率输出 >40min |
3 |
三角支架 |
2.5 |
打开高度 1.5 米，收纳高度 52cm |
收纳在主机箱里面 |
