1. 前言
近日，有用户留言：你好，我和同事共同布置了一百多公里路线的挡墙，由于未设置挡墙分段，导致无法合并挡墙设计数据（*.DQD），请问有没有什么补救的办法？或者建议后续升级一个可以给已布置挡墙重新分段的功能。
在较长路线的挡墙设计中，未提前分段导致挡墙设计数据无法合并是较为常见的问题。其实，纬地挡墙设计系统已内置针对性挡墙设计数据合并的解决方案，无需等待功能升级即可实现补救。接下来，我们将详细介绍两种挡墙设计数据的合并方法，助力工程师们更高效地进行挡墙设计工作。
2. 挡墙设计数据合并方法
纬地挡墙设计系统提供了两种适配不同场景的合并方案，分别是“相同项目数据不同分段”和“相同项目数据同一分段”的情况。工程师们可根据实际项目的分段情况，选择以下针对性操作方法，高效完成挡墙设计数据的合并工作。
2.1相同项目数据不同分段的合并方法
首先打开当前项目的的项目文件，例如分段桩号为0-1000，如图1所示。
图1 挡墙分段桩号为0-1000截图
在项目菜单栏中找到并点选“合并挡墙数据”功能，如下图2所示。
图2 “合并挡墙数据”功能截图

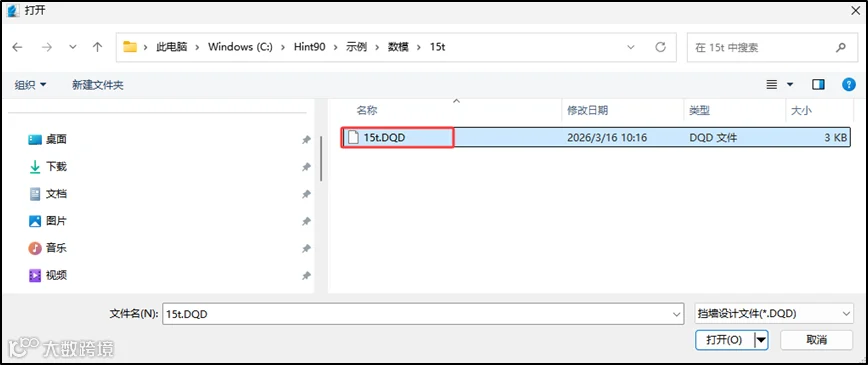

在弹出的文件选择窗口中选中另一项目的挡墙设计数据文件，如下图3所示，该项目分段桩号为1000-3009.212，系统将自动识别相同项目的不同分段信息，完成挡墙设计数据的快速合并，合并后的挡墙分段如图4所示。
图3 读入另一项目的挡墙数据文件
图4 合并后的挡墙分段截图
详细操作过程，请浏览如下视频演示。
2.2相同项目数据同一分段的合并方法
相同项目数据同一分段，是指没有提前进行分段，多位工程师均在同一路线项目的同一个大的里程分段内（如项目的起终点范围内）进行挡墙设计工作。该类挡墙设计数据的合并，需要将各工程师设计挡墙的段落范围进行分段桩号处理（注意分段桩号不得有重叠）。然后，再通过挡墙数据合并功能将多份挡墙设计数据合并为一份完整的挡墙设计文件。

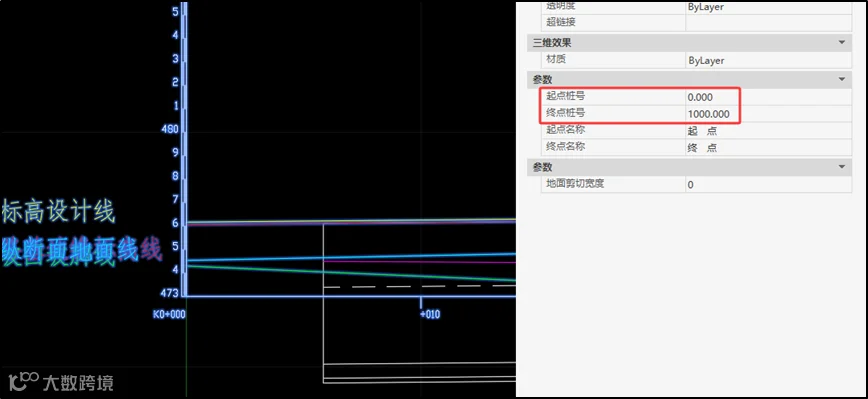

第一步，打开当前项目的项目文件，生成“纬地挡墙布设分段”图，输入工程师共同确定的分界桩号，例如分段桩号为0-1000，完成设置后保存当前项目，如下图5所示。
图5 设置该分界桩号截图
第二步，打开另一项目的挡墙项目数据，同样生成“纬地挡墙布设分段”图，输入该挡墙段落的分界桩号，例如分段桩号为1000-3009.212，并保存项目。
第三步，关闭挡墙设计操作面板，回到项目主界面，此时操作同2.1，点选项目菜单栏下的“合并挡墙数据”功能，选择已设置好分界桩号的另一项目数据，系统将自动完成相同项目多人设计的挡墙数据合并。
详细操作过程，请浏览如下视频演示。
3. 小结
通过上述两种挡墙文件合并方法，工程师们可快速实现挡墙数据合并，无需等待功能升级即可完成现有数据的高效整合。这两种方法操作简单、适配性强，既覆盖了不同分段的数据合并场景，也兼顾了同一分段的精细化合并需求，为长距离路线挡墙设计的数据整合提供了可靠支撑。建议工程师们在实际项目中根据挡墙分段情况灵活选用对应方法，进一步提升设计数据处理效率与准确性，保障项目设计进度与质量。
“寓精于简，勇于创新”是纬地软件秉持的研发理念。如果您在软件应用过程中有任何问题及建议，请随时跟我们联系！
纬地软件技术支持部
微信公众号：纬地软件
官方技术支持网站：www.hintcad.cn
电话：029-88450051/52/53
2026年9月11日
