谷歌自研TPU芯片已将近10年的时间，整个行业见证谷歌基于自研硅芯片构建起庞大技术帝国。谷歌拥有搜索、广告、YouTube等各种业务，同时Gemini 大模型也运行在TPU之上。TPU的成功离不开谷歌自身业务的支持与不断反馈。
现在的TPU，已经逐渐趋于成熟， 不再局限于谷歌内部使用，开始对外开放算力租赁或者直接对外进行芯片销售。
Anthropic 已经成为 TPU 最大的使用者，Anthropic高度认可TPU，已承诺采购超百万颗 TPU（约40万颗直接采购，60万颗通过GCP租赁），主要用于训练，同时也承担推理负载。其 TPU 使用规模将在 2029 年超过 DeepMind 自身的用量。
TPU相比GB200\GB300的性价比优势
谷歌内部使用 TPU 取得成功，这一点从无争议。真正的问题在于：行业其余参与者究竟能从这套技术中获得多少红利？
海外机构semianalysis对TPUv7 Ironwood的首批第三方推理实测数据中显示，对比 B200/B300，Ironwood 可以实现最高50% 的每美元性能提升。
TPUv7 Ironwood是谷歌第一代面向外部推理业务竞争的芯片，客户既可以直接采购硬件，也能通过谷歌云租赁使用。
在 FP8 聚合服务、单 token 预测的公平对照测试中，TPU 对比 FP8 模式运行的 B200、B300，每美元性能最高提升 50%。如果英伟达 GPU 采用 FP4 推理，会出现输出质量损失；TPUv7 没有原生 FP4 计算单元，因此 FP4 场景下英伟达 GPU 依旧领先。TPUv8i 将具备原生 FP4 硬件支持，因此我们认为 TPUv8i Boardfly 将可以与 Rubin NVL72 一较高下。

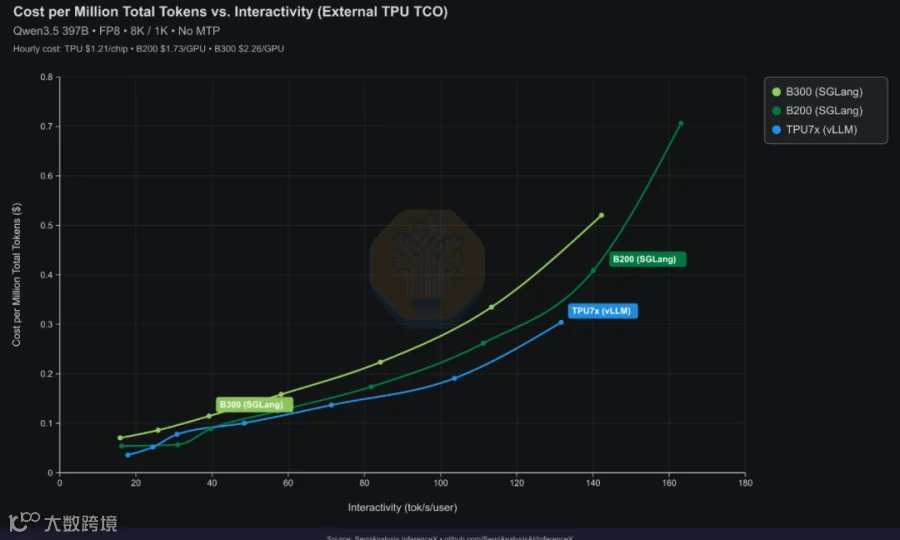

在用户交互速率 100token/s/ 用户的条件下，Ironwood 每百万总 token 成本约 0.181 美元；B200 为 0.222 美元，B300 为 0.276 美元。同等单用户生成速度下，TPU 成本比 B200 低约 19%，比 B300 低约 34%。
需要注意的是，在绝大部分原始吞吐量曲线上，TPU 绝对峰值性能并不优于英伟达 GPU；但单纯峰值对比忽略了 TPU 更低的 TCO。TPU 采购方最关心的是业务收益，即每美元性能、每瓦性能。
在交互速率 20token/s/ 用户的场景，Ironwood 原始吞吐量实现反超：单芯片总 token 吞吐 9364 token/s；B200 为 8903 token/s，B300 为 8925 token/s。该测试下 TPU 吞吐量相比两款 GPU 高出约 5%。叠加更低的小时成本之后，Ironwood 每美元产出 token 数量相比 B200 高出 50.4%，相比 B300 高出 96.0%。

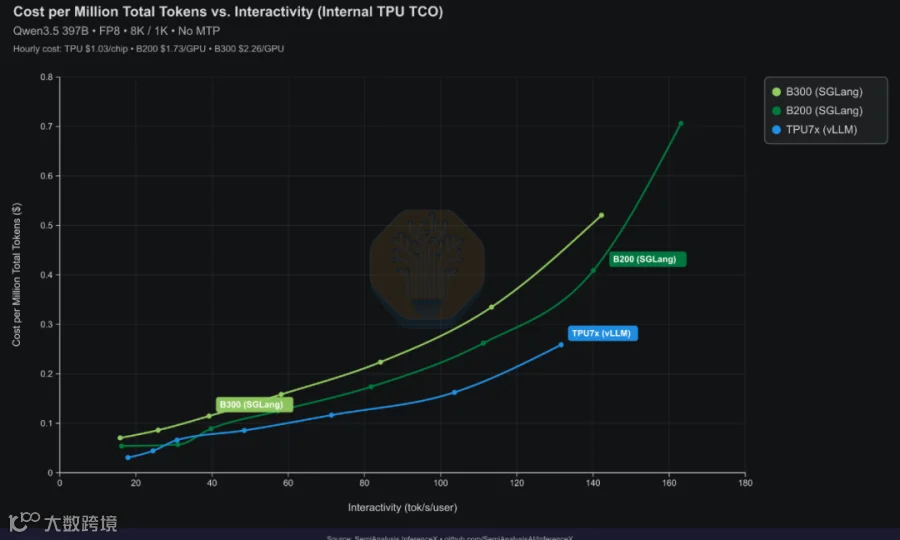

如果采用谷歌内部 TPU TCO（单芯片小时成本 1.03 美元），并发 256 场景下，每美元性能优势扩大至：超 B200 达 76.7%，超 B300 达 130.2%。但高并发会带来延迟代价。例如并发 256 时，TPU 平均首 token 生成时间 TTFT 为 5.41 秒；B200 是 3.75 秒，B300 仅 2.40 秒。上文 50%‑96% 的性能优势特指该测试点，并不适用于全部延迟指标。

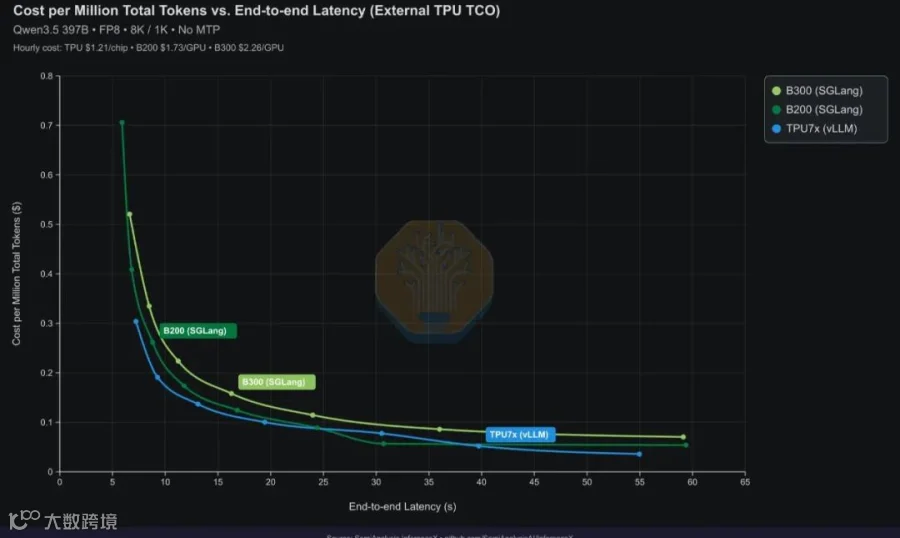

看端到端延迟指标，在超过最高吞吐测试点之后，Ironwood 依旧具备竞争力。当中位响应时间 20 秒，帕累托最优曲线上 TPU 每百万总 token 成本约 0.098 美元；B200 为 0.106 美元，B300 为 0.132 美元。TPU 相比 B200 成本低约 8%，对比 B300 低约 25%。
从上面的数据中可以看出，在整条公平对比曲线中，依然存在一小段区间 B200 表现更优，例如中位响应时间 30 秒附近。但当端到端响应时间进一步拉长，TPU 重新夺回更低 token 成本优势；在所展示的重叠区间内，TPU 始终优于 B300。
TPU 系统级协同设计与网络详解
谷歌推理每 token 成本优势来自软硬件协同设计。谷歌不片面追求单芯片峰值性能，而是计算 die、芯片间互联、编译器联合设计，把计算、通信作为整体统一优化。这套联合设计是 Ironwood 实现高性价比的根源。
Ironwood 芯片架构
TPUv7 Ironwood 告别 TPUv4、v5p 的 MegaCore 设计（两颗物理核心融合为一个逻辑加速器，共享内存空间）。Ironwood 拥有两颗独立计算 die，各自为独立逻辑设备；两颗 die 依靠高速片间 Die‑to‑Die 链路连接，而不是统一内存 fabric。JAX 等框架对外暴露每颗芯片上两个独立设备。单颗 Ironwood 芯片包含 2 个 TensorCore 矩阵核，4 颗第三代 SparseCore 稀疏核。SparseCore 专门加速嵌入查表等稀疏算子，这类任务会拖累稠密矩阵引擎。
在芯片的内存设计上：单芯片 HBM 容量达到 Trillium（TPUv6）的约 6 倍，直接决定 KV 缓存上限与批处理规模。Ironwood 是 TPU 家族首个原生硬件 FP8，前代 TPU 只能软件模拟 FP8。
TPU的环面 Torus 互联拓扑
大规模训练、推理，成千上万颗芯片之间需要高频通信。TPU 依靠定制 ICI 芯片间互联做 P2P 通信，绕过 CPU 主机；芯片直接交换激活、梯度，不走 PCIe、普通网卡。ICI 拓扑持续迭代：TPUv2/v3 采用 2D 环面，每颗芯片 4 个邻居；TPUv4/v5p 升级 3D 环面，每颗芯片沿 X/Y/Z 正负 6 个邻居。Ironwood TPUv7 延续 3D 环面。最小逻辑单元是 4×4×4 立方体，合计 64 颗 TPU，刚好对应一个物理机柜。
普通网格 vs 环面 Torus：环面首尾回环连接，等价吃豆人迷宫，最坏跳数从 N 下降到 N/2。谷歌进一步使用 “扭曲环面 twisted torus”，类似莫比乌斯带，进一步降低平均跳数。
单 4×4×4 立方体之外，通过光电路交换机 OCS 拼接多个立方体，保留回环拓扑特性；最大可扩展至 Ironwood 完整 9216 芯片 SuperPod，聚合 FP8 算力 42.5 ExaFLOPS。OCS 价值：链路、芯片硬件故障时，数秒内用光链路重配拓扑，不需要技术人员现场更换线缆。
这套横向扩展架构具备革命性。在 NVL72 机架问世之前，如果模型无法塞进单机 8 卡，受限于 IB 机间带宽，只能使用流水线并行。TPU Pod 内部，ICI 环面可以提供类 NVLink 带宽，横跨数千颗芯片。DeepSeek‑V3 这类超大 MoE 模型，可以把张量并行、专家并行、数据并行（FSDP 权重分片）铺满整个 Pod，不需要把层切分到流水线分段。
尽管环面拓扑单条消息跳数高于 NVSwitch 单跳，但很多场景下，小专家并行消息，TPU 环面延迟甚至低于 NVSwitch 单跳。
关于Prefill‑Decode 解耦

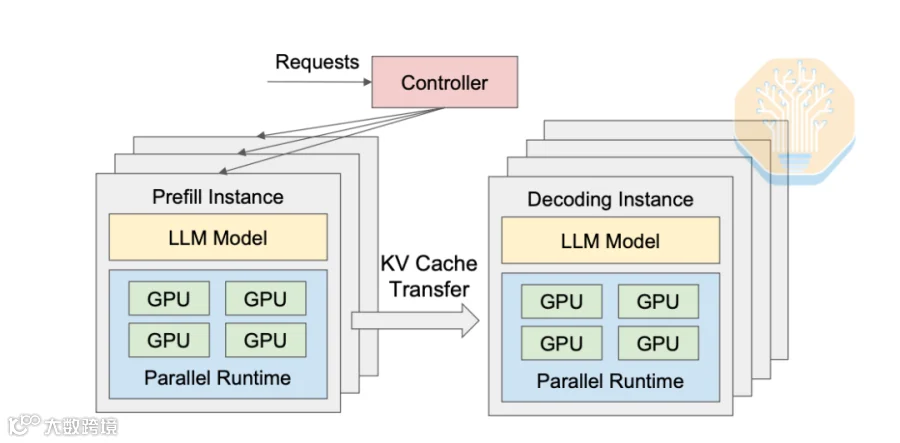

Prefill‑Decode 解耦是另一项需要对外落地的关键优化：Prefill和Decode分别跑在独立 TPU 资源池；两套集群可以独立调优、独立扩缩容匹配业务负载。
谷歌内部 Gemini 推理早已大规模 PD 解耦；面向外部的开发数月前才启动。包含 llm‑d 中的 TPU 支持、开源 TPU‑Sync（旧名 TPU‑Raiden）解耦 KV 缓存传输库。TPU‑Sync 原生兼容 JAX、TorchTPU 栈；提取 PJRTBuffer 硬件描述符实现零拷贝传输。预计PD 解耦落地后，TPUv7 将有力对抗甚至在部分指标超越 GB200/GB300 的每美元性能。
关于KV 缓存卸载
TPU‑Sync 同样原生支持 TPU KV 缓存 DRAM 卸载。大模型、中大 batch 场景，HBM 放不下全部用户 KV 缓存时，就必须依赖卸载。谷歌把内部 DRAM 卸载能力对外开源。
同时谷歌对接行业标准 Mooncake Store 缓存卸载库，支持 Mooncake DRAM P2P 内存池。Mooncake 的 TPU 传输支持基于 TPU‑Sync 原语实现。
P2P 内存池把多台 TPU 主机的 KV 缓存内存聚合为单一逻辑池；任意服务器 TPU 都可以访问其他服务器上的 KV 缓存。把多节点内存资源合并成统一逻辑资源池。Mooncake Store 还可以聚合多服务器 NVMe 存储，同时兼容 WEKA/Vast 分布式文件系统后端。
写在最后
国内因无法采购英伟达的芯片，被迫启动多元化的AI加速芯片采购渠道，海外云厂商的芯片自研更多的来源于性价比的考量。
TPU对外商业化的成功预示这英伟达在未来的AI芯片战争中将很难再一家独大。TPU不止是自身的成功，更是为更多的云厂商自研芯片树立了一个样板示范。
TPU对于国内公司的启示是，英伟达不见得是那个不得不做的选择。
