以 KiCad 7.0 为例讲述如何在 PCB 中添加图片或 LOGO 丝印。
总体思路：因为器件的封装中是可以自带丝印的，因此，将图片转换为带有丝印的封装即可。
将图片转换为封装
打开 KiCad 中的自带的 图片转换器 ：

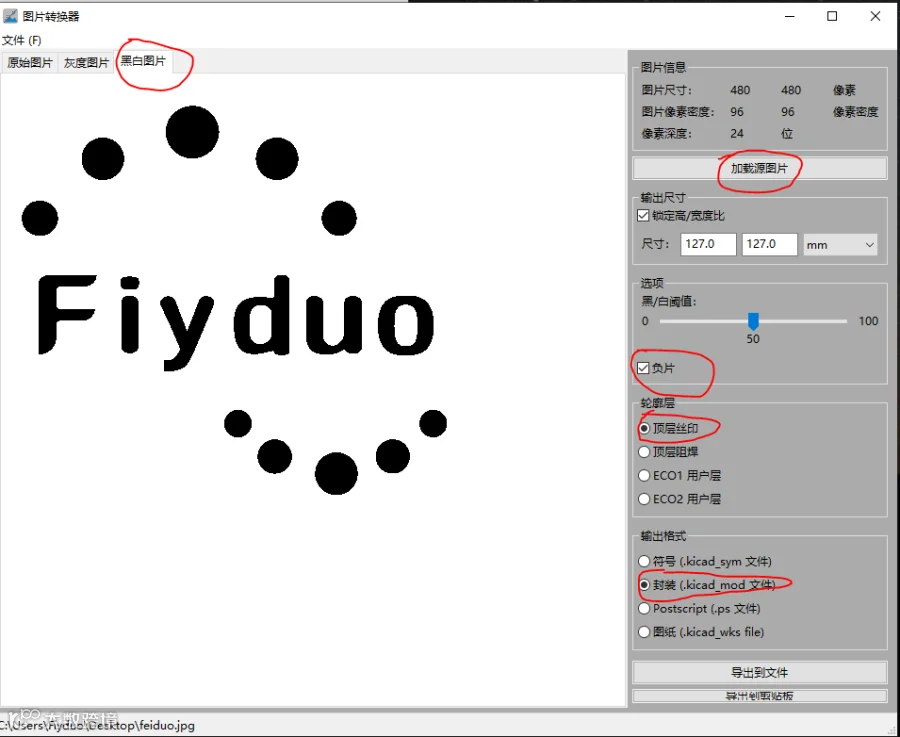

点击 加载源图片 按钮导入图片，然后依次选择 负片 、顶层丝印、输出格式选择 封装：
图片格式支持 jpg, png 等常见的图片格式。图片大小不能太大，太大了 PCB 中不好放，我这里设置的是 10mm x 10mm 的。
在 PCB 中添加 LOGO

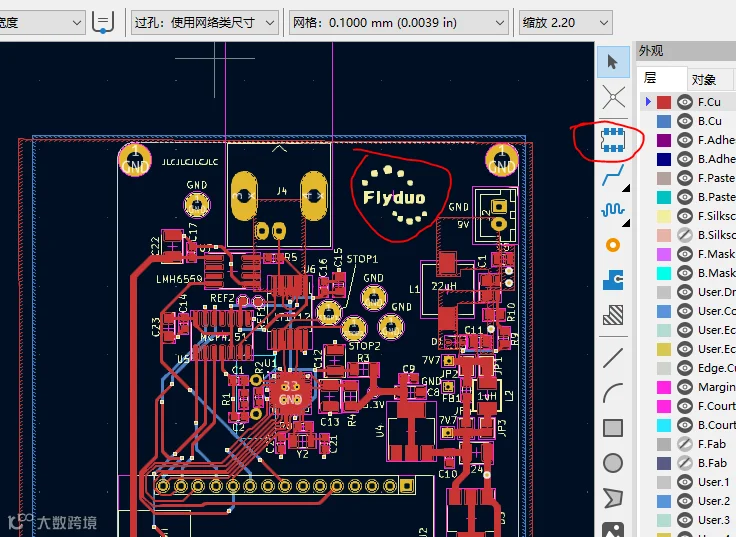

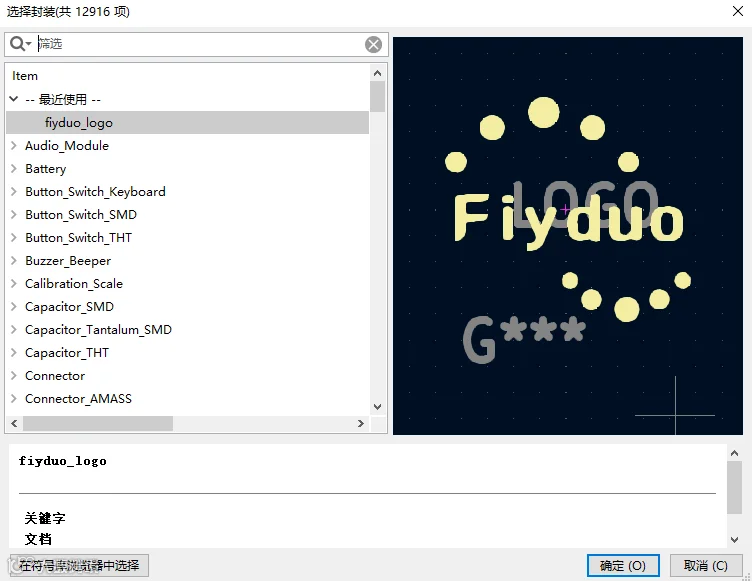

将导出后的文件 fiyduo_logo.kicad_mod 放到工程的某一个库里，然后在 PCB 编辑器中点击 添加封装 按钮，将导出的 logo 封装放到 PCB 中即可：
