环境
单片机：ESP32
ESP32 框架：Arduino
LCD : ST7796 3.5寸 480*320 屏
电容触摸 IC: GT911
IDE: Visual Studio Code with Platoform IO extension
LVGL 版本：8.3.6
本文的移植方法同样适应于 STM32 等其他单片机或者 IDF 等其他 ESP32 框架。
移植前准备
移植前需要先搞好了液晶屏和触摸屏驱动。液晶屏驱动仅需实现一个描点函数就可以了。
移植前我已经使用 eSPI 驱动起了 ST7796 屏，别且实现了触摸驱动。
LVGL移植步骤
下载 LVGL 代码
下载 LVGL 文件，放置到 工程的 .lib 库中：
编辑配置文件
把 LVGL 源文件根目录下的 lv_conf_template.h 重命名为 lv_conf.h
首先把第10行左右的宏定义打开：
#if 1 /*Set it to "1" to enable content*/
更改 main.cpp 文件
主文件中导入 LVGL 库函数：
#include "../lib/lvgl/lvgl.h" // LVGL 库
添加一些全局变量，定义 UI 元素等：
lv_obj_t *screenMain;
lv_obj_t *btn1;
lv_obj_t *btn2;
lv_obj_t *label;
/*Change to your screen resolution*/
static const uint16_t screenWidth = 320;
static const uint16_t screenHeight = 480;
static lv_disp_draw_buf_t draw_buf;
static lv_color_t buf[ screenWidth * 10 ];
如果使用 Arduino 框架函数编程，需要把下面的86行左右的宏也打开：
/*Use a custom tick source that tells the elapsed time in milliseconds.
*It removes the need to manually update the tick with `lv_tick_inc()`)*/
#define LV_TICK_CUSTOM 1
两个函数
需要定义两个函数给 LVGL 使用，一个是 TFT 屏的描点函数，一个是触摸屏的获取触摸位置的函数。仅需提描点函数给 LVGL, 它就可以绘制出各种 UI 元素了。这个描点函数就是 TFT 驱动和 LVGL 之间的桥梁。
描点函数如下：
// 描点函数，给 LVGL 使用
void my_disp_flush( lv_disp_drv_t *disp, const lv_area_t *area, lv_color_t *color_p )
{
uint32_t w = ( area->x2 - area->x1 + 1 );
uint32_t h = ( area->y2 - area->y1 + 1 );
tft.startWrite();
tft.setAddrWindow( area->x1, area->y1, w, h );
tft.pushColors( ( uint16_t * )&color_p->full, w * h, true );
tft.endWrite();
lv_disp_flush_ready( disp );
}
提供给 LVGL 的获取触摸位置的函数如下：
/ 触摸函数，给 LVGL 使用
void my_input_read(_lv_indev_drv_t * drv, lv_indev_data_t*data)
{
uint8_t touches = ts.touched(GT911_MODE_POLLING);
if(touches == 0) return;
GTPoint p = ts.getPoint(0);
//Serial.printf("#%d %d,%d s:%d\n", p.trackId, p.x, p.y, p.area);
data->state = LV_INDEV_STATE_PR;
data->point.x = p.x;
data->point.y = p.y;
return; /*No buffering now so no more data read*/
}
添加 UI 事件处理函数
有了上述两个函数，LVGL 界面就可以跑起来了，但如果想要在点击按钮时有所反应，需要定义 UI 事件处理函数：
// UI 元素事件处理函数
static void event_handler_btn(lv_event_t * e)
{
lv_event_code_t code = lv_event_get_code(e);
if(code == LV_EVENT_CLICKED) {
LV_LOG_USER("Clicked");
if (e->target == btn1)
lv_label_set_text(label, "Start");
else if (e->target == btn2)
lv_label_set_text(label, "Stop");
}
else if(code == LV_EVENT_VALUE_CHANGED) {
LV_LOG_USER("Toggled");
}
}
完整 main.cpp 代码
完整的 main.cpp 代码如下：
#include <Arduino.h>
#include "../lib/TFT_eSPI/TFT_eSPI.h" // eSPI 库，实现 TFT 液晶屏驱动
#include "Wire.h" // I2C 库， GT911 电容触摸芯片接口
#include "../lib/GT911/GT911.h" // GT911 电容触摸屏驱动
#include "../lib/lvgl/lvgl.h" // LVGL 库
#define TOUCH_INT_PIN 35
TFT_eSPI tft = TFT_eSPI(); // Invoke custom library
GT911 ts = GT911();
lv_obj_t *screenMain;
lv_obj_t *btn1;
lv_obj_t *btn2;
lv_obj_t *label;
/*Change to your screen resolution*/
static const uint16_t screenWidth = 320;
static const uint16_t screenHeight = 480;
static lv_disp_draw_buf_t draw_buf;
static lv_color_t buf[ screenWidth * 10 ];
// 描点函数，给 LVGL 使用
void my_disp_flush( lv_disp_drv_t *disp, const lv_area_t *area, lv_color_t *color_p )
{
uint32_t w = ( area->x2 - area->x1 + 1 );
uint32_t h = ( area->y2 - area->y1 + 1 );
tft.startWrite();
tft.setAddrWindow( area->x1, area->y1, w, h );
tft.pushColors( ( uint16_t * )&color_p->full, w * h, true );
tft.endWrite();
lv_disp_flush_ready( disp );
}
// 触摸函数，给 LVGL 使用
void my_input_read(_lv_indev_drv_t * drv, lv_indev_data_t*data)
{
uint8_t touches = ts.touched(GT911_MODE_POLLING);
if(touches == 0) return;
GTPoint p = ts.getPoint(0);
//Serial.printf("#%d %d,%d s:%d\n", p.trackId, p.x, p.y, p.area);
data->state = LV_INDEV_STATE_PR;
data->point.x = p.x;
data->point.y = p.y;
return; /*No buffering now so no more data read*/
}
// UI 元素事件处理函数
static void event_handler_btn(lv_event_t * e)
{
lv_event_code_t code = lv_event_get_code(e);
if(code == LV_EVENT_CLICKED) {
LV_LOG_USER("Clicked");
if (e->target == btn1)
lv_label_set_text(label, "Start");
else if (e->target == btn2)
lv_label_set_text(label, "Stop");
}
else if(code == LV_EVENT_VALUE_CHANGED) {
LV_LOG_USER("Toggled");
}
}
void setup()
{
Serial.begin(115200);
String LVGL_Arduino = "Hello Arduino! ";
LVGL_Arduino += String('V') + lv_version_major() + "." + lv_version_minor() + "." + lv_version_patch();
Serial.println( LVGL_Arduino );
Serial.println( "I am LVGL_Arduino" );
tft.init();
tft.setRotation( 0 ); /* Landscape orientation, flipped */
Wire.begin(15, 14);
pinMode(TOUCH_INT_PIN, INPUT);
ts.begin();
lv_init();
lv_disp_draw_buf_init( &draw_buf, buf, NULL, screenWidth * 10 );
/*Initialize the display*/
static lv_disp_drv_t disp_drv;
lv_disp_drv_init(&disp_drv);
/*Change the following line to your display resolution*/
disp_drv.hor_res = screenWidth;
disp_drv.ver_res = screenHeight;
disp_drv.flush_cb = my_disp_flush;
disp_drv.draw_buf = &draw_buf;
lv_disp_drv_register(&disp_drv);
/*Initialize the input device driver*/
static lv_indev_drv_t indev_drv;
lv_indev_drv_init(&indev_drv); /*Descriptor of a input device driver*/
indev_drv.type = LV_INDEV_TYPE_POINTER; /*Touch pad is a pointer-like device*/
indev_drv.read_cb = my_input_read; /*Set your driver function*/
lv_indev_drv_register(&indev_drv); /*Finally register the driver*/
/*Create screen objects*/

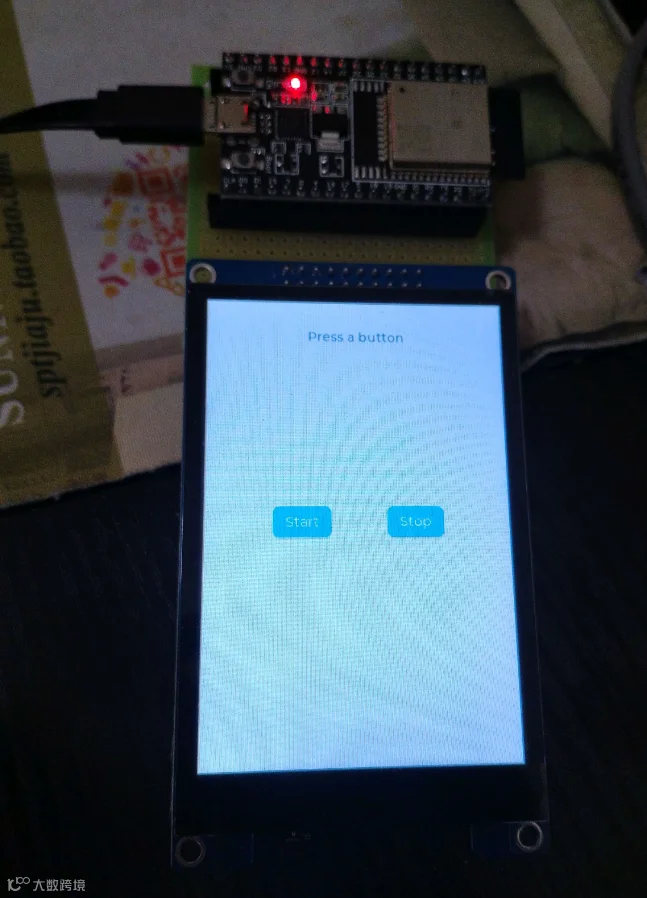

screenMain = lv_scr_act();
label = lv_label_create(screenMain);
lv_label_set_long_mode(label, LV_LABEL_LONG_WRAP);
lv_label_set_text(label, "Press a button");
lv_obj_align(label, LV_ALIGN_TOP_MID, 0, 30);
btn1 = lv_btn_create(screenMain);
lv_obj_add_event_cb(btn1, event_handler_btn, LV_EVENT_ALL, NULL);
lv_obj_align(btn1, LV_ALIGN_CENTER, -60, 0);
lv_obj_t * label1 = lv_label_create(btn1);
lv_label_set_text(label1, "Start");
btn2 = lv_btn_create(screenMain);
lv_obj_add_event_cb(btn2, event_handler_btn, LV_EVENT_ALL, NULL);
lv_obj_align(btn2, LV_ALIGN_CENTER, 60, 0);
lv_obj_t * label2 = lv_label_create(btn2);
lv_label_set_text(label2, "Stop");
lv_scr_load(screenMain);
}
void loop()
{
lv_timer_handler(); /* let the GUI do its work */
delay( 5 );
}
