电路原理
三极管稳压电路是一种非常简单的电路，它使用稳压（齐纳）二极管作为参考电压，并使用晶体管作为电流放大器作为主要元件。由于其简单性，因此非常易于搭建。
一个简单的晶体管调节器将在电源电压Uin和负载电阻RL的变化下提供一个相对恒定的输出电压Uout，前提是Uin超过Uout一个足够的边际，并且晶体管的功率处理能力没有超过。
输出电压由以下公式给出：
Vout = UZ - UBE
稳压器的输出电压等于齐纳二极管的电压减去晶体管的基极-发射极电压，即UZ − UBE，其中UBE通常对于硅晶体管来说约为0.7 V。
假设由于外部负载减小导致输出电压下降，因为 UZ 不变，由基尔霍夫电压定律定律可知， UBE 会增加，这会进一步打开晶体管并提供更多电流以增加负载电压。反之，负载增大的情况，会导致电流UCE 电流减小以维持输出电压。
有人可能会抬杠说：极管导通之后，5V 会直接从 CE 到输出，为什么输出是 2.6V 呢？
三极管导通之后，E 点电压会升高，当升高到 Vbe<0.7V，三极管会关闭，IC 电流急剧下降，E 点的电压急剧下降，当 E 的电压下降到 Vbe=0.7V，此时三极管再次导通，E 点的电压往上升，当 Vbe<0.7V 时，三极管再次关闭，如此的循环，使得 E 点的电压会一直稳定在 2.6。
Rv为Zener二极管和晶体管提供偏置电流。当负载电流达到最大值时，二极管中的电流最小。电路设计师必须选择能够容忍在Rv上的最小电压，要考虑到这个电压要求越高，所需的输入电压Uin就越高，因此稳压器的效率就越低。另一方面，Rv值越小，二极管中的功耗就越高，稳压器的特性也就越差。
Rv由以下公式给出：
其中:
minVR是要保持在Rv上的最小电压，minID是要通过Zener二极管维持的最小电流，maxIL是最大设计负载电流，hFE是晶体管的前向电流增益（IC/IB）。
LTspice 仿真电路
波形图如下：
其中：
V（output）是输出电压。2.6V 左右。
V（n002）是三极管基极电压。3.3V 左右。
计算得知：
V（n002）- V（output）= 3.3V - 2.6V = 0.7V。
LTspice 默认没有 3.3V 稳压管，可以通过修改现有的稳压管模型实现自定义的 3.3V 稳压管，命令如下：
.MODEL PH_BZX84C3V3 D ( IS=7.035E-16 N=0.9809 BV=3.3 IBV=0.005 RS=0.3487 CJO=3.162E-10 VJ=0.6687 M=0.3164 FC=0.5 mfg=Philips type=zener )
如果需要仿真文件，可以加作者微信：jiyuyun18, 留言：三极管稳压电路。
干货

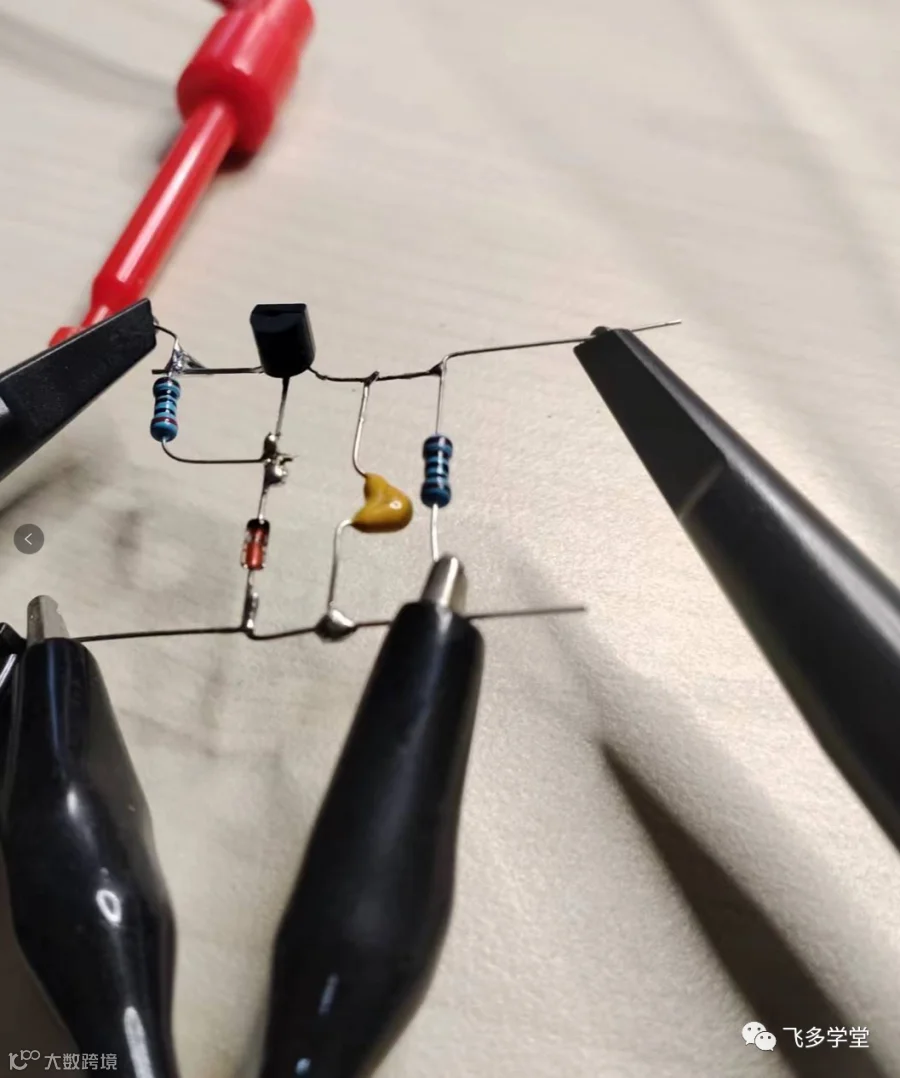

实际搭建的电路如下：
三极管使用 S8050, 其他器件和仿真电路一致。
波形图如下：
黄色的 CH1 是输入电压，情色色的 CH2 是输出电压，紫色的 CH3 是三极管基极电压。
输入电压-输出电压=4.99V-2.84V=2.15V。
基极电压-输出电压=3.47V-2.84V=0.63V。
