💡 电路名称
桥式整流 + 滤波电容（Filter Capacitor Smoothing）
昨天我们看到了桥式整流把交流电变成了"两个馒头"——但实际上这种脉动直流 DC 仍然带有很多"波浪"，直接给手机充电肯定会出问题。在输出两端并联一个大电容，就像给漏水的水桶装了一个"水塔"——峰值时灌水，间隙时放水，把脉动变成近乎平稳的直流电。这是每个手机充电器、电源适配器、LED 灯里都有的"必备第二级"。

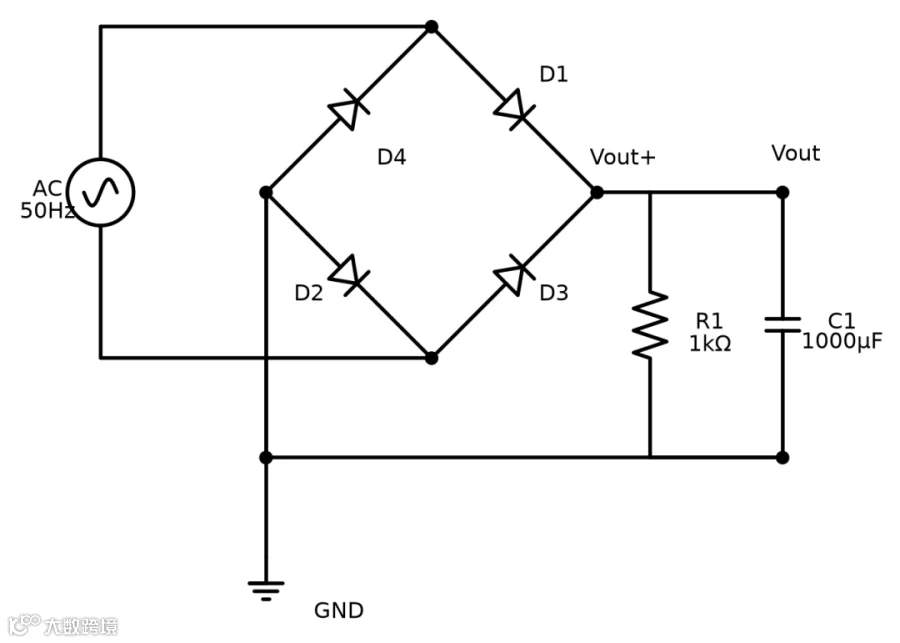

🗺️ 电路图
在 Day 04 桥式整流的基础上，在 Vout+ (P) 和 Vout- (A=GND) 之间并联一个大容量电容 C1：
核心改动（对比昨天）：
|
|
|
Day 05 桥式 + 滤波电容 |
|---|---|---|
|
|
|
|
|
|
|
近乎平坦的直流
|
|
|
|
|
连接关系：
-
D1~D4 围成"钻石桥"，输入接 AC 50Hz，输出节点为 Vout+ (P) 和 Vout- (A=GND) - R1 与 C1 并联
，共同接在 P 和 A 之间（R1 给负载供电，C1 负责"补水")
🌊 输入 / 输出波形对比

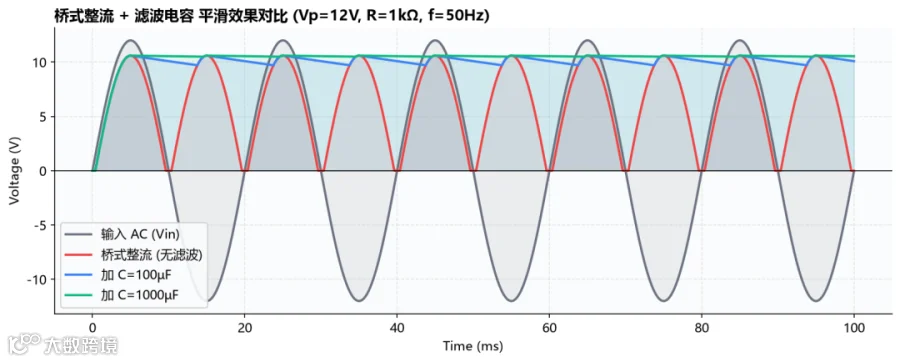

图1：不同电容容量对纹波的抑制效果（叠加对比）
关键观察：
-
🔴 红色（桥式整流 无滤波）：5 个周期的"馒头波"，每 10ms 一个波峰（100Hz 脉动 DC） -
🔵 蓝色（加 C=100µF）：纹波明显降到约 0.89V 峰峰值，曲线呈"斜坡状" -
🟢 绿色（加 C=1000µF）：纹波仅约 0.10V 峰峰值，几乎是一条直线 — 这就是日常电源的样子 -
📏 核心规律：电容越大（τ = R·C 越大），电容放电越慢，纹波越小，输出越接近纯 DC
|
|
|
|
|
|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
| 1000 µF | 1000 ms | 10.34 V | 0.101 V |
图2："充电尖峰 + 指数放电"细节（C = 100µF，能看清机理）
关键观察：
- 上图（桥式整流馒头波）
：每 10ms 一个山丘状波峰，峰高约 10.6V，谷底 0V - 下图（加 C=100µF 后）
：每个馒头波峰处都有一个微小的"上跳"（电容被二极管瞬间充电到峰值），然后是缓慢的指数衰减曲线（电容通过 R1 放电） -
⚡ 充电瞬间（二极管导通时）：电容电压紧跟馒头波的上升沿，达到峰值 -
📉 放电过程（二极管截止时）：电容按 v(t) = V_peak · exp(-t / τ)衰减，τ = R·C = 100ms -
🌱 首次启动过程：从 0V 经 1~2 个周期爬升到稳态（这就是为什么有些电源开机要等几秒才稳定）

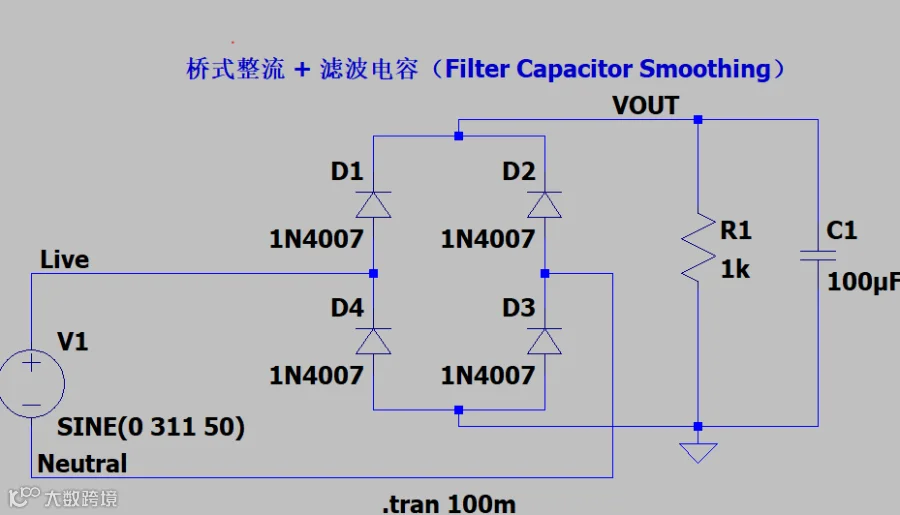

🔬 LTspice 真实仿真波形（参数：V1=220V/50Hz, D1~D4=1N4007, R1=1kΩ, C1=100µF）
