桥式整流电路

💡 电路名称

桥式整流电路（Full-Wave Bridge Rectifier）

这是半波整流的升级版，用 **4 个二极管搭成"钻石桥"**就能把交流电的两个半周全部"整"成直流电，比昨天的半波整流效率翻倍、波形更平滑。现代所有直流电源适配器的核心电路——你的手机充电器、笔记本电脑电源，里面都是它。

🗺️ 电路图

4 个二极管围成的"钻石桥":

核心原理提示： 4 个二极管像"4 个单向门"轮流放行——正半周走 D1→R1→D2，负半周走 D3→R1→D4，不管交流电怎么变方向，电流永远从 Vout+（P）流过 R 流向 GND（A），实现了全波整流。

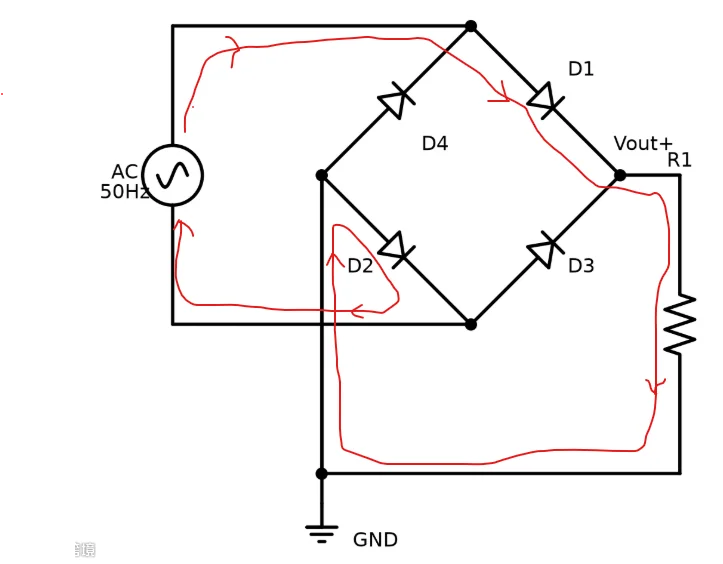

正半周时电流方向：

负半周时电流方向：

🌊 输入 / 输出波形对比（NumPy + Matplotlib 绘制）

理想桥式整流（4 个理想二极管，无压降）：

实际硅二极管（电流每半周经过 2 个二极管，共 2 × 0.7V = 1.4V 压降）：

半波 vs 全波对比（直观看出为什么桥式整流更好）：

关键观察：

• 正负半周都被整流
  ，没有"空档"——波形密度是半波的 2 倍
• 输出频率 = 2 × 输入频率
  （50Hz AC → 100Hz 脉动 DC）
• 峰值损失 1.4V
  （2 个二极管串联导通），输入 10V → 输出峰值 8.6V

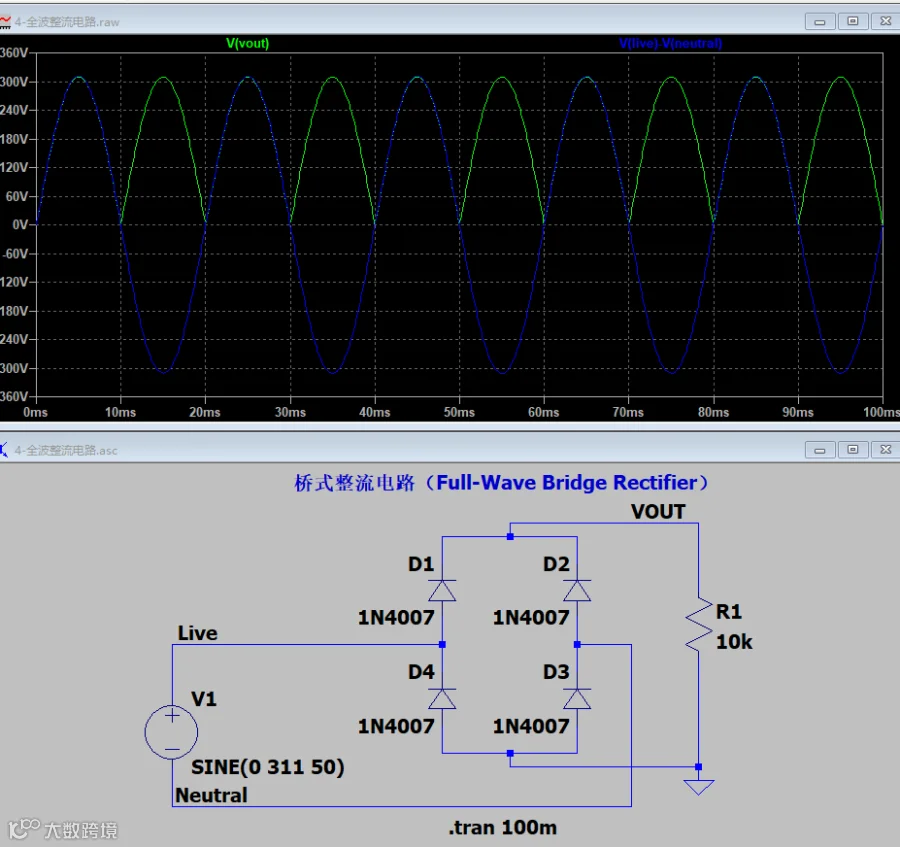

🔬 LTspice 真实仿真波形（参数：V1=220V/50Hz, D1~D4=1N4007, R1=10kΩ）

仿真参数取市电：V1 峰值 311V（=220V×√2）、50Hz，负载 10kΩ，仿真时长 100ms（5 个完整周期）：

关键观察：

• ✅ V(vout) 绿色曲线：5 个周期内两个半周都被整流，所有 5 个波峰都在 0V 以上，没有"空档"——波形密度是半波的 2 倍
• ✅ V(live)-V(neutral) 蓝色曲线：输入市电 AC 220V，±311V 正弦波，50Hz
• 🔍 输出频率 = 2 × 输入频率：100Hz 脉动 DC（每 10ms 一个 Vout 波峰）
• 🔍 峰值约 310V：理论 311V − 2×0.7V ≈ 309.6V，仿真结果一致
• 🔍 波形平台：Vout 顶部相对平滑（不是尖峰），因为每周期峰值附近 R1 上电压稳定

🔲 核心元器件

对比昨天：只比半波整流多了 3 个二极管，但效率翻倍！

📖 通俗工作原理

🚪 四扇单向旋转门围成的"钻石桥"

想象一条河上有 4 扇单向旋转门，围成一个钻石形：

• 河的上端 B（= AC+，接交流正极）和下端 N（= AC-，接交流负极）是入口
• 河的右端 P 是出口 1（接 Vout+），左端 A 是出口 2（接 GND）
• 河水最终流向是：B 或 N → 右端 P → 负载 R → 左端 A（GND）→ 回到 B 或 N

💡 关键洞察：不管河水（B→N 还是 N→B）怎么流，都只能从 P 流经负载到 A（GND），不可能反过来！

两个半周的工作过程

每一时刻都恰好有 2 个二极管串联导通，所以每半周都会损失 2 × 0.7V = 1.4V 的压降（这就是为什么实际输出峰值比输入低 1.4V）。

正半周: B →D1→ P →R→ A(GND) →D2→ N 负半周: N →D3→ P →R→ A(GND) →D4→ B                         ↑ 永远自上而下！

💡 简单总结：4 个二极管围成"钻石桥"，不管交流电怎么翻转，电流都只能从 Vout+（P）单向穿过负载流向 GND（A），两个半周都被整流，效率翻倍！

🎯 典型应用场景

• 🔌 几乎所有直流电源适配器：手机充电器、笔记本电源、路由器电源——拆开看里面都有它（搭配一个滤波电容效果更佳，明天会讲）
• ⚡ 直流电机的整流供电：电动工具、老式收录机等需要直流电机的地方
• 💡 LED 灯驱动：把市电整流后给 LED 灯条供电（再串限流电阻）
• 🔋 电池充电器的整流部分：把 220V AC 变成脉动 DC，再滤波稳压后充电池

⚠️ 注意：实际电源中桥式整流后还要加 滤波电容（平滑波形） 和 稳压电路（稳定电压） 才能得到干净的直流电。这两步我们后面会讲到。

🤝 互动环节

❓ 今日小思考

如果桥式整流里的某个二极管（比如 D1）开路损坏了（相当于断路），电路还能正常工作吗？Vout 输出的波形会变成什么样？

💭 提示：想想看，正半周时电流走的路径是什么？如果 D1 这条路断了（正半周 B→D1→P 无法走通），另一条路（负半周 N→D3→P→R→A(GND)→D4→B）还能不能走？输出的"完整度"会不会少一半？
