💡 电路名称
RC高通滤波电路（RC High-Pass Filter）
还记得 Day 01 的低通滤波吗？今天我们把它反过来——同样是 2 个元件（R + C），把电容和电阻的位置对调，低频就被"挡住"，只剩高频能通过。这就是电子学里和低通滤波成双成对的高通滤波。
🗺️ 电路图 / 结构示意
连接关系精炼版：
-
交流/脉冲输入 → 电容 C 一端（注意：C 在串联路径上） -
电容 C 另一端 → 输出端 Vout -
Vout 节点 → 电阻 R → 接地 GND（R 在并联到地的位置） -
输出从 Vout 节点取出
核心原理提示： 串联的电容像"DC 挡板"——直流和低频过不去；只有快速变化的高频能"跳过"电容到达输出端。

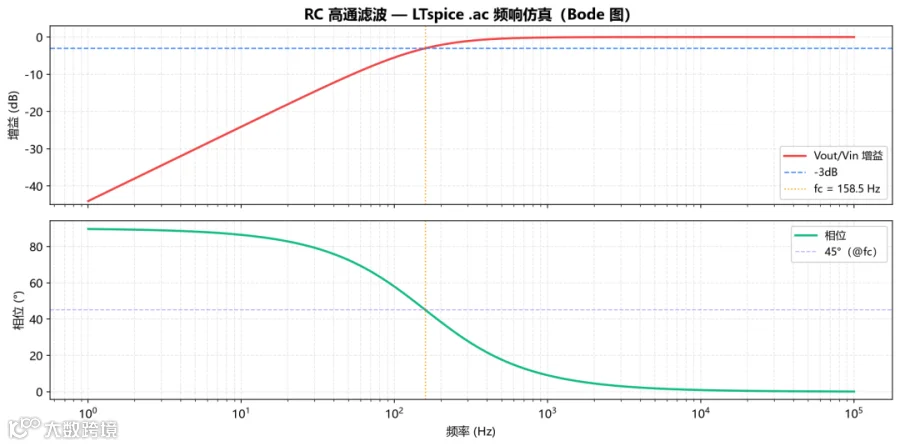

🔬 LTspice 频响仿真（Bode 图）
.ac 扫描 1Hz~100kHz（参数与 Day 01 完全相同：R1=1kΩ, C1=1µF）：
关键观察：
|
|
|
|
|
|---|---|---|---|
|
|
|
|
|
| fc ≈ 158.5 Hz | -3 dB | +45° |
|
|
|
|
|
|
理论值公式：fc = 1 / (2π × R × C) = 1 / (2π × 1000 × 1×10⁻⁶) ≈ 159.15 Hz
🔄 与 Day 01 低通 Bode 图对比：低通是"低频 0dB、高频 -20dB/十倍频、fc 时 -45°"，高通是"低频 -20dB/十倍频、高频 0dB、fc 时 +45°"——两条曲线关于 fc 镜像对称，这就是滤波器的"对偶性"。
仿真参数见
仿真电路/2-RC高通滤波电路.asc。
🔍 对比 Day 01：低通滤波是 R 在串联、C 在并联；高通滤波刚好相反——C 在串联、R 在并联。元件一样，位置相反，特性完全相反！
🔲 核心元器件
|
|
|
|
|
|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
就这么简单！2 个元件就构成了一个完整的高通滤波器（和 Day 01 元件数一样，只是位置不同）。
📖 通俗工作原理
🚪 "DC 挡板 + AC 跷跷板"比喻
想象电容是一扇装在路中间的弹簧门：
- 电阻 R
= 弹簧门后面的排水沟（给信号一个"去处"） - 电容 C
= 这扇弹簧门 - 输入信号
= 推向弹簧门的力 - 输出信号
= 弹簧门另一边能流出去多少
|
|
|
|
|---|---|---|
| 直流 DC
|
|
|
| 低频 AC
|
|
|
| 高频 AC
|
|
|
💡 一句话总结：电容像一扇"DC 挡板"——挡得住稳定的力，挡不住快速的变化。所以直流和低频过不去，只有高频能"弹"过去！
截止频率公式（和 Day 01 一样）： f = 1 / (2πRC)
🌊 输入/输出波形对比

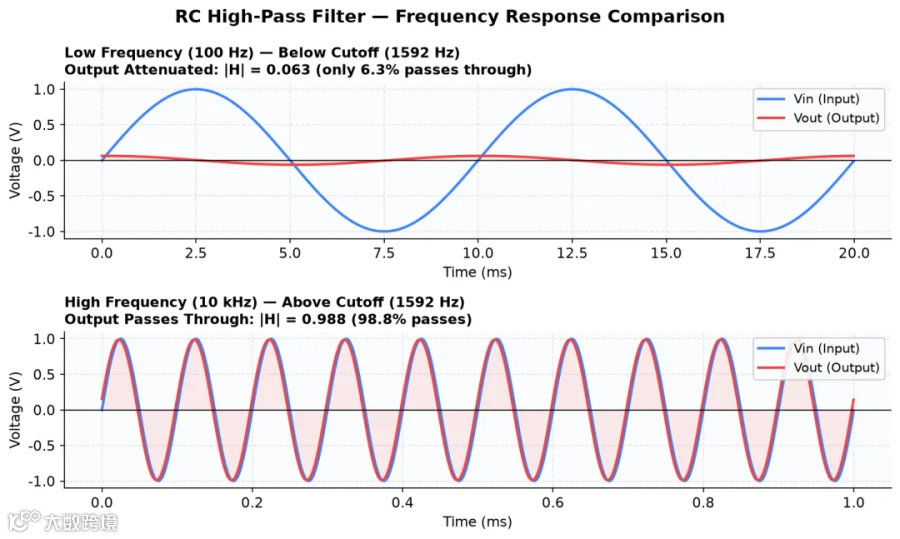

1️⃣ 不同频率下的滤波效果
关键观察点：
- 低频 100 Hz
（远低于截止频率 ~1592 Hz）：输出被严重衰减，只有输入的 6.3%（几乎看不见） - 高频 10 kHz
（远高于截止频率）：输出完美跟随输入，98.8% 通过 - 过渡过程
：在截止频率附近，输出幅度逐渐变化
2️⃣ 方波输入的"尖峰响应"
关键观察点：
- 上升沿
瞬间：电容来不及充电，输出瞬间跳到 1V - 稳定期间
：电容充满电，输出衰减到 0 - 下降沿
瞬间：电容放电，输出瞬间跳到 -1V - 直流分量被完全滤掉
：平均值 = 0
💡 一句话总结高通滤波的本质：它只对"变化"敏感，对"不变"无动于衷。所以方波的"突变"被保留，平坦的"平台"被滤掉！
🎯 典型应用场景
-
🎤 音响分频器的高音通道：让高频（号角、高音喇叭）通过，低频（低音炮）去别的通道 -
📻 AM 收音机去直流：级间耦合电容只让交流信号通过，挡住前后级的直流偏置 -
🔌 隔直电路（DC Blocking）：在示波器探头、音频输入端都靠它"挡掉"直流，只看交流信号 -
🔋 电源上电浪涌抑制：低频/直流扰动被挡在门外 -
🎮 信号整形：把方波转成尖脉冲，常用于触发电路、单片机中断
🤝 互动环节
❓ 今日小思考
如果把电容 C 从 0.1μF 换成 1μF（增大 10 倍），电路的高通截止频率会怎么变化？是变高还是变低？为什么？
💭 提示：还记得截止频率公式
f = 1 / (2πRC)吗？C 变大了，分母变大还是变小？
✅ 昨日思考题回顾（Day 01）
题目：R 从 1kΩ 换成 10kΩ，低通截止频率怎么变化？
