💡 电路名称
二极管限幅电路（Diode Limiter / Clipper）
昨天我们讲了 上拉/下拉电阻 —— 用一个电阻给输入引脚一个"默认电平"，解决悬空乱跳问题。今天我们回到 二极管 这个老朋友 —— 从 Day 03 半波整流、Day 04 桥式整流，到 Day 07 稳压管稳压，二极管一直承担"电压卫士"的角色。今天这位"电压卫士"要做的事更直接：把超出某个范围的电压统统削掉，只留下允许范围内的部分。这就是 二极管限幅（Limiter / Clipper）。
想象一下：你的电路里有一个 ±5V 的大正弦信号，但后面的芯片只能接受 ±0.7V 以内 的输入（不然就烧了）。怎么办？在信号与芯片之间加一个"电压剪裁器"：当电压超过 +0.7V 时，用一个二极管把它"夹"到 +0.7V；当电压低于 -0.7V 时，用另一个二极管把它"夹"到 -0.7V。中间的电压原样通过 —— 这就是 双向二极管限幅器。
Day 03 用 1 个二极管做半波整流（去掉负半周）；Day 04 用 4 个二极管做桥式整流（双向通过）；Day 07 用 Zener 做稳压（限制最大电压）；今天用 2 个二极管反并联做限幅（限制电压范围）—— 一脉相承，都是"二极管 + 巧妙接线"的经典玩法。
🗺️ 电路图
3 个元件，一目了然：
电路连接：
|
|
|
|
|---|---|---|
| V1 |
|
|
| R1
|
|
|
| D1
|
|
限制正电压
|
| D2
|
|
限制负电压
|
核心规则：
正半周（Vin > 0）：D1 导通，VOUT 被钳位在 +0.7V（D2 反偏截止） 负半周（Vin < 0）：D2 导通，VOUT 被钳位在 -0.7V（D1 反偏截止） 两个二极管"反并联"（头对头），各管一半 关键算例（Vin = ±5V，R1 = 1kΩ）：
-
Vin = +5V 时：D1 导通 → VOUT = +0.7V，流过 D1 的电流 I = (5 - 0.7) / 1k = 4.3 mA -
Vin = -5V 时：D2 导通 → VOUT = -0.7V，流过 D2 的电流 I = (5 - 0.7) / 1k = 4.3 mA -
Vin = ±2V 时：|Vin| < 5V，未达到钳位门限，D1/D2 都截止，VOUT = Vin（全部通过，无失真） - 功耗
：导通时 P_R1 = (Vin - 0.7)² / R1，输入越大功耗越大（被削掉的能量全变成 R1 上的热）
💡 关键观察：限幅的本质 = "把超出范围的电压削掉"。输出波形看起来像正弦波被"剃头"——顶部和底部都被削平成 ±0.7V 的平台，中间仍然是正弦形状。这种"剃头波"在音频限幅器、电平保护、波形整形中极其常用。
🌊 输入/输出波形对比
图 1：输入 vs 输出（双行对比，强调钳位过程）
关键观察：
-
🔵 上半图（Vin）：±5V 完整正弦波，超出 ±0.7V 的部分很多（红色虚线是钳位门限） -
🔴 下半图（Vout）：被"剃头"后的输出 —— 中间是正弦形状、顶部/底部被削平到 ±0.7V -
🟢 绿色阴影 = D1 削掉的正半周（Vin > 0.7V 部分） -
🟣 紫色阴影 = D2 削掉的负半周（Vin < -0.7V 部分） -
💡 核心结论：两个二极管各管一半，D1 削正、D2 削负，合起来把 Vout 限制在 ±0.7V 以内

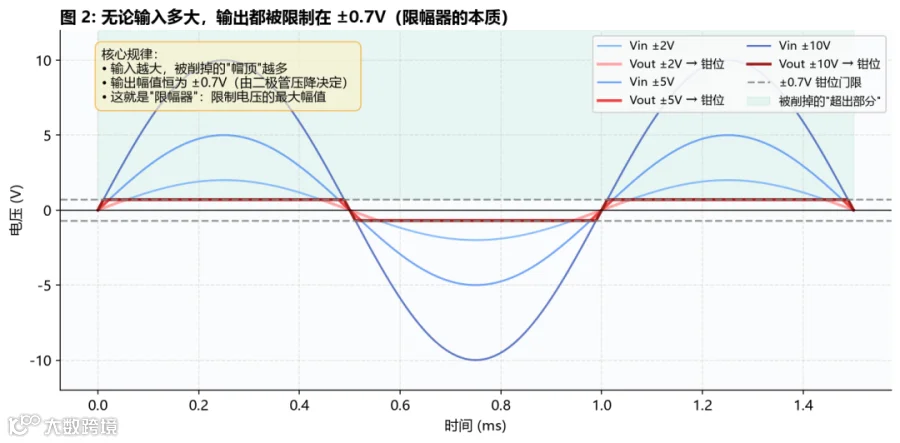

图 2：不同输入幅度下，输出都钉死在 ±0.7V（叠加对比）
关键观察：
-
🔵🔵🔵 三条蓝线（Vin）：分别 ±2V / ±5V / ±10V 的输入正弦，幅度递增 5 倍 -
🔴🔴🔴 三条红线（Vout）：所有输出的幅值完全一样（都被钳位在 ±0.7V） -
💡 核心规律：输入越大，被削掉的"帽顶"越多，但输出幅值恒为 ±0.7V —— 这就是"限幅器"的本质：限制电压的最大幅值，与输入无关 -
🎯 工程意义：限幅器是"电压保险丝"——无论上游送来多大的信号，下游看到的电压都不会超过限幅电平
🔬 LTspice 真实仿真（V1 = SINE ±5V 1kHz，R1 = 1kΩ，D1/D2 = 1N4148，.tran 0 5m）
📐 LTspice 仿真电路原理图
电路连接（LTspice 26 实际仿真电路）：
- V1
（ SINE(0 5 1000)正弦源）：顶部 rail，提供 ±5V 1kHz 输入 - R1
（1kΩ）：VCC → VOUT 串联 - D1
（1N4148）：anode 接 VOUT、cathode 接 GND（正向偏置，限制正电压） - D2
（1N4148）：cathode 接 VOUT、anode 接 GND（反向偏置，限制负电压） - 仿真命令
： .tran 0 5m→ 瞬态仿真 5ms（5 个完整周期）
📊 LTspice 真实仿真波形
(a) Vin vs Vout 叠加 —— "削顶"效果清晰可见
-
🔵 V(vin) 蓝色（输入 ±5V 正弦）：5ms 周期内完整的正弦波 -
🔴 V(vout) 红色（限幅后 ±0.65V）：被"剃头"成几乎矩形的小波形 -
⚪ 灰色虚线 ±0.7V：理论钳位门限 -
🟢 绿色阴影（被 D1 削掉的正半周）：Vin > 0.7V 的部分被 D1 导通"短路"到 GND -
🟣 紫色阴影（被 D2 削掉的负半周）：Vin < -0.7V 的部分被 D2 导通"短路"到 GND
(b) 二极管电流 —— D1/D2 轮流导通，R1 电流随之反向
-
🟢 I(D1) 绿色：仅在正半周导通（峰值 4.35 mA，恰好 (5-0.65)/1k） -
🟣 I(D2) 紫色：仅在负半周导通（峰值 4.35 mA，与 D1 镜像） -
🟠 I(R1) 橙色（总电流）：正半周为正（Vin → R1 → VOUT），负半周为负（VOUT → R1 → Vin，因为 VOUT 由 D2 钳到 -0.65V 后 Vin > VOUT 即电流反向） -
💡 核心观察：两个二极管完全互斥 —— 任何时刻只有一个导通，绝不会同时导通
关键数据（LTspice 实测 vs 理论）
|
|
|
|
|
|---|---|---|---|
| Vout 峰值（正） | +0.653 V |
|
|
| Vout 峰值（负） | -0.653 V |
|
|
| I(D1) 峰值 | +4.347 mA |
|
|
| I(D2) 峰值 | +4.347 mA |
|
|
| D1 导通时间 |
|
|
|
| D2 导通时间 |
|
|
|
💡 模型差异说明：NumPy 假设二极管是理想"0.7V 开关"（硬钳位），LTspice 用真实的 1N4148 SPICE 模型（含 Is、N、Rs 等参数），所以 Vf 在不同电流下会略有变化 —— 0.653V @ 4.3mA 是 1N4148 的真实表现，不是仿真误差。
🔲 核心元器件
|
|
|
|
|
|---|---|---|---|
| 限流电阻 R1 |
|
|
核心元件
|
| 二极管 D1 |
|
|
限制正电压
|
| 二极管 D2 |
|
|
限制负电压
|
| 信号源 V1 |
|
|
|
💡 选型提示：
- D1/D2 型号
：一般用 1N4148（高速开关二极管，结电容小，适合高频信号）；功率大时用 1N4007（慢恢复，但耐压 1000V、耐流 1A） - R1 取值
：
- R1 太大
→ 限流太弱，二极管导通时电流小 → 二极管内阻增大 → Vf 升高 → 钳位不精确 - R1 太小
→ 电流大、二极管功耗高；信号源驱动负担大 - 经验值
：1kΩ ~ 10kΩ（信号源内阻小用 1kΩ 限流；信号源弱用 10kΩ） - 限幅电平
：±0.7V 由 1N4148 决定。想要 ±5V 限幅？把二极管换成 Zener 背靠背（接 Day 07 稳压管稳压的 Vz=5.1V，正反向分别 Vz + 0.7V）—— 见 🎯 应用场景中的"电平保护"
📖 通俗工作原理
💇 把限幅电路想象成"理发师剪头发"
想象一下你去理发：
-
你的头发（输入信号 Vin）很长，参差不齐，可能超过 10cm -
理发师（二极管 D1+D2）会用尺卡住限位 —— 超过 ±0.7cm 的统统剪掉 -
最终你走出理发店，发型（输出 Vout）的长度永远在 ±0.7cm 以内
这就是限幅的本质：让输出永远不超出某个范围，无论输入多大。
详细分步（以正半周为例）
第一步：Vin 上升（D1 还没导通）
Vin = 0V → +0.5V（未到 0.7V 门限），D1/D2 都截止（反向偏置），R1 上几乎没有电流，Vout = Vin（直通）。
等效电路（D1、D2 都断开，像悬空）：
第二步：Vin 超过 +0.7V（D1 导通开始限幅）
Vin = +0.7V → +1V → +2V → +5V（远超门限），D1 导通（正向偏置），把 Vout 钳在 +0.7V，R1 上的电流 I = (Vin - 0.7) / 1k。
等效电路：
第三步：Vin 下降（重新进入"无失真区"）
Vin 从 +5V 跌到 +0.7V → D1 截止 Vin 从 +0.7V 跌到 +0.3V → D1、D2 都截止，Vout = Vin（直通） Vin 从 +0.3V 跌到 -0.3V → 仍是直通（无失真区是 ±0.7V） 第四步：Vin 跌到 -0.7V 以下（D2 导通开始限幅）
Vin = -0.7V → -5V，D2 导通（正向偏置），把 Vout 钳在 -0.7V。R1 上的电流方向反向：I = (0.7 - Vin) / 1k（从 GND 经 D2 到 Vout 再经 R1 回到 Vin）。
等效电路：
为什么需要 R1？
没有 R1 会怎样？
Vin 直接接 D1/D2 → Vout Vin = +5V 时：D1 导通 → Vout = +0.7V ✓ Vin = +5V → Vin 突然变 +1V → D1 仍导通 → Vout = +0.7V → 但 (5V→1V) 多余的能量去哪？ 没有 R1，能量无处释放！Vin 源会直接对二极管灌入巨大电流（理想二极管内阻为 0，电流无限大）→ 二极管烧毁或炸管。
R1 的作用：限制电流 I = (Vin - 0.7) / R1。R1 越大，限流越强；二极管越安全。
代价：R1 上有压降，信号会被衰减。但只要 Vin >> 0.7V，压降影响可忽略。
与整流的区别（重要！）
|
|
|
Day 09 二极管限幅 |
|---|---|---|
| 目的 |
|
限制电压范围
|
| 输出 |
|
保留完整波形
|
| 核心元件 |
|
|
| 二极管方向 |
|
|
| 典型应用 |
|
|
🎯 典型应用场景
-
🎚️ 信号整形（Signal Shaping）：把正弦波削顶成接近方波 —— 方波发生器的核心（继续叠加比较器就能得到完美方波） -
🔌 过压保护（Overvoltage Protection）：芯片输入端加限幅二极管到 GND，防止静电或瞬态尖峰电压损坏后级 -
🎵 音频限幅器（Audio Limiter）：防止扬声器过载 —— 大信号被削顶，避免削波失真 -
🌊 波形削波（Waveform Clipping）：示波器探头保护、模拟信号调理 -
📺 AM 解调：用单个二极管 + RC 滤波实现幅度检波（限幅 + 滤波的组合） -
🛡️ ESD 保护：USB / HDMI 等高速接口的钳位二极管（结构与今天一样，但用专用 TVS 管） -
🔄 方波产生：正弦 → 限幅 → 比较器 → 完美方波（射频/通信常用） -
🎛️ 电平转换（限幅版）：3.3V 单片机想读 5V 信号 → 加限幅二极管到 3.3V → 削顶成 3.3V 方波（接 Day 08 上拉/下拉） -
📡 调制解调：限幅器在 FSK 鉴频前的"硬限幅"应用 —— 把幅度噪声完全切掉
典型场景示意（音频限幅器）：
进阶版：Zener 背靠背限幅（任意限幅电平）：
🔬 承接预告：Zener 背靠背限幅可以设置任意限幅电平（±Vz），不再受二极管 0.7V 限制。这要用到 Day 07 稳压管 的 Vz 击穿特性 —— 进阶应用留给后续电路讲解。
🤝 互动环节
❓ 今日小思考
你设计一个 音频信号限幅电路，输入是来自上级电路的 ±5V 正弦音频信号（1kHz），后级是 3.3V 单片机的 ADC 输入（最大只能承受 ±3.3V，否则烧毁）。
问题：
-
今天的电路（±0.7V 钳位）能保护 3.3V ADC 吗？为什么？ -
如果你硬要用 ±0.7V 钳位给 3.3V ADC，会出现什么现象？（提示：±0.7V < ±3.3V，ADC 能用但浪费量程） -
如何把限幅电平从 ±0.7V 改成 ±3.3V？（提示：想用 Day 07 稳压管 + 巧妙接法，把 Vz=3.3V 的稳压管"背靠背"串进电路） - 进阶题
：如果信号频率高到 100kHz，应该用 1N4148 还是 1N4007？为什么？（提示：Day 03 提到二极管有"结电容"，高速信号会"漏过去"）
