💡 电路名称
LED 限流电阻电路（LED Current Limiting Resistor）
昨天我们讲了滤波电容把脉动 DC 变成平滑 DC — 完美的电源电压准备好了。但是！LED 是个"娇气"的小东西：它不是用"电压"驱动的，而是用"电流"驱动的。直接给 LED 接 5V 电压会瞬间烧毁（就像把水龙头开到最大往纸杯里灌水 — 杯子马上就会破）。解决办法超级简单：在 LED 前面串联一颗电阻 R1，把多余的电压"吃掉"，让流过 LED 的电流保持在安全范围（通常 5~20mA）。这是每个 LED 指示灯、电源灯、夜灯里都有的"必备第一级"。
🗺️ 电路图
这是最最最简单的电子电路 — 只有 3 个元件，5 分钟就能看懂：
核心公式（这个公式你必须记住一辈子）：
R = (Vcc - Vf) / If Vcc = 电源电压 (V) Vf = LED 正向压降 (V) — 红/黄/绿 LED 约 2V，蓝/白 LED 约 3V If = LED 额定电流 (A) — 标准 LED 约 10~20mA 典型算例（本电路参数）：
-
Vcc = 5V（USB 充电头/Arduino 引脚） -
Vf = 2V（红色 LED 典型值） -
If = 20mA（标准亮度） - R = (5 - 2) / 0.020 = 150Ω
✅
连接关系：
-
V1（5V 电池）→ R1（限流电阻）→ LED（阳极→阴极）→ GND -
三者串联形成一条回路，电流 I 在回路中处处相等
🌊 输入/输出波形对比
因为这是纯 DC 电路（没有交流输入、没有时间变化），波形图不是"输入 vs 输出"的形式。我们换一种更有教育意义的画法：
图1：LED V-I 特性曲线 + 限流电阻负载线 = 工作点 Q
关键观察：
-
🔴 红色指数曲线（LED V-I 特性）：LED 电流随电压指数级增长 — V_LED 从 1.5V 升到 2V，电流从 1µA 跳到 30mA（增长了 30000 倍！） -
🔵 蓝色直线（限流电阻负载线）：欧姆定律 I = (Vcc - V_LED) / R，随 V_LED 增大而线性下降 -
🟢 绿点（工作点 Q）：两条曲线的交点 = (2.0V, 20mA) — 这就是 LED 实际工作的地方 -
💡 为什么需要 R1？ 如果没有 R1（负载线变成垂直线），LED 会沿指数曲线疯狂冲到 100mA+ → 烧毁。R1 就像"刹车"，把 LED 拉回到安全的工作点
图2：不同限流电阻下 LED 电流 vs 电源电压
关键观察：
-
🔴 R1=50Ω（红线）：斜率最陡 — 5V 时电流达 60mA（远超安全值，会烧毁 LED） -
🔵 R1=150Ω（蓝线，标准）：5V 时电流 20mA — 标准亮度，最常用 -
🟢 R1=330Ω（绿线）：5V 时电流 9mA — 较暗，适合夜间指示灯 -
🟠 R1=1kΩ（橙线）：5V 时电流 3mA — 很暗，但寿命更长 -
📏 核心规律：当 Vcc > Vf 后，I ≈ (Vcc - Vf) / R，电流随 Vcc 线性增长 -
⚠️ 危险区（红色阴影，I>30mA）：LED 长时间在此区域工作会过热损坏
|
|
|
|
|
|---|---|---|---|
|
|
|
|
|
| 150Ω | 20mA | 标准 | ✅ 通用指示灯 |
|
|
|
|
|
|
|
|
|
|
🔬 LTspice 真实仿真（参数：V1=0~10V .dc 扫描, R1=150Ω, LED 模型）

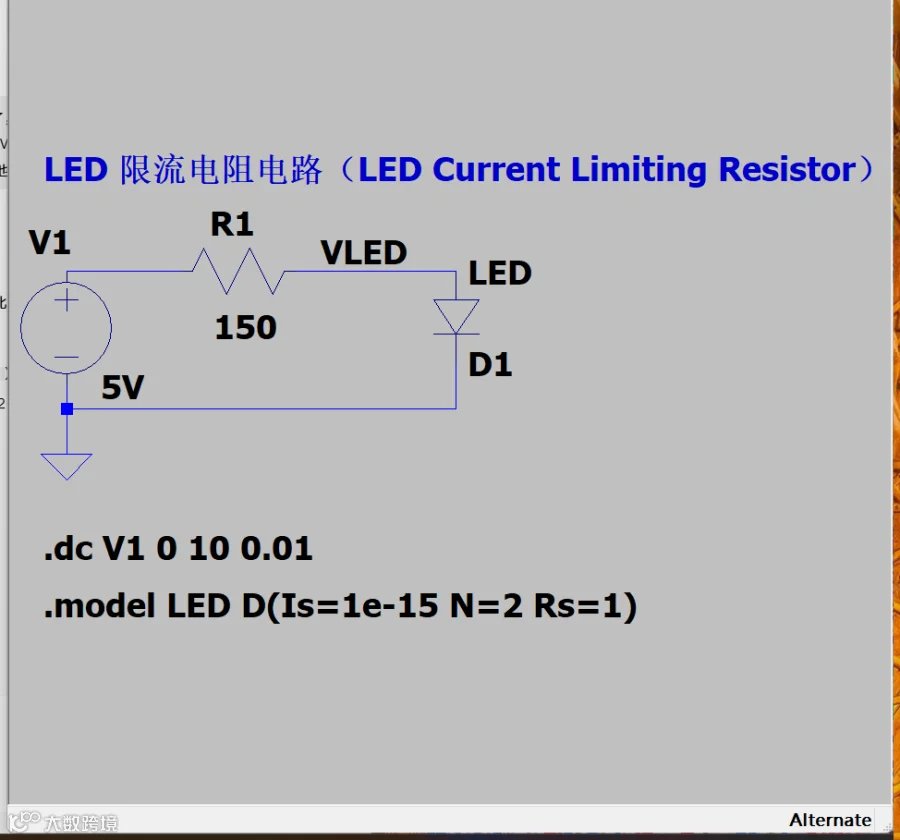

📐 LTspice 仿真电路原理图
