💡 电路名称
二极管钳位电路（Diode Clamper / DC Level Shifter / DC Restorer）
昨天我们讲了 二极管限幅（Diode Limiter） —— 把超出 ±0.7V 的部分"削掉"（改变波形形状）。今天我们继续二极管系列的第二站：钳位电路 —— 与限幅正好相反，它不改变波形形状，而是把整个波形平移一个直流电平。
- 限幅器（Limiter）
：像"理发师"，把超出范围的"帽顶"剪掉 → 改变形状 - 钳位器（Clamper）
：像"电梯"，把整个波形整体抬高或降低 → 只移电平、不变形状
正钳位（Positive Clamper）的效果：负峰值被钳到 ≈0V（实际 -0.7V），正峰值到 +Vpp（≈+9.3V）—— 双极性信号变成单极性信号，波形形状完全不变。
Day 05 我们讲过电容的充电/保持特性（滤波电容平滑）；Day 03/04 讲过二极管的单向导通；Day 09 讲了二极管电压卫士的限幅玩法。今天把三者组合：电容存直流 + 二极管单向钳制 = 电平平移器 。
🗺️ 电路图
3 个元件，比 Day 09 还简单：
电路连接：
|
|
|
|
|---|---|---|
| V1 |
|
|
| C1
|
|
耦合/储能电容
|
| D1
|
|
钳位二极管
|
| R1
|
|
泄放电阻
|
核心规则：
负半周（VOUT < -0.7V）：D1 导通 → 电容 C1 充电到 Vp - 0.7V ≈ 4.3V 正半周（VOUT > -0.7V）：D1 截止 → 电容电压保持（R1 泄放很慢） 稳态输出：Vout = Vin + 4.3V（波形整体上移，形状不变） 关键算例（Vin = ±5V 正弦，C1 = 1µF，R1 = 100kΩ）：
- 稳态电容电压
：Vc = Vp - Vd = 5 - 0.7 = 4.3V - 输出负峰值
：Vout_min = -Vd = -0.7V（被 D1 钳住） - 输出正峰值
：Vout_max = Vp + Vc = 5 + 4.3 = +9.3V - 输出摆幅
：9.3 - (-0.7) = 10V（与输入摆幅 10V 完全一致！波形没有变形） - RC 时间常数
：τ = R1·C1 = 100kΩ × 1µF = 0.1s（远大于信号周期 1ms → 电容放电很慢，直流电平稳定保持）
💡 关键观察：钳位的本质 = "叠加直流 + 二极管单向钳制"。输出波形的形状完全不变（摆幅一样），只是整体平移了 4.3V。限幅改变形状，钳位改变电平——一字之差，天壤之别！
🌊 输入/输出波形对比
图 1：输入正弦 vs 钳位输出（双行对比，强调 DC 平移）
关键观察：
-
🔵 上半图（Vin）：±5V 正弦波，关于 0V 上下对称 -
🔴 下半图（Vout）：整体上移到 -0.7V ~ +9.3V，波形形状一模一样 -
🟢 绿色虚线 -0.7V：D1 钳位电平（负峰值被钳住，不再往下走） -
💡 核心结论：钳位 = 电梯，只抬升电平，不改变波形（限幅是理发师，会剪掉"帽顶"）
图 2：正弦 vs 方波钳位对比（任意波形只平移不变形）
关键观察：
-
🔵🔵 蓝色（输入）：上半正弦、下半方波，都是 ±5V 双极性信号 -
🔴🔴 红色（输出）：都变成单极性（-0.7V 起），方波 ±5V → 0V~10V 方波 -
💡 核心规律：钳位对任何波形都只做 DC 平移——正弦、方波、三角波、任意音乐信号都适用 -
🎯 工程意义：把"双极性"信号变成"单极性"信号（电平移位 / DC 恢复），方便后级电路处理
🔬 LTspice 真实仿真（V1 = SINE ±5V 1kHz，C1 = 1µF，D1 = 1N4148，R1 = 100kΩ，.tran 0 5m）
📐 LTspice 仿真电路原理图

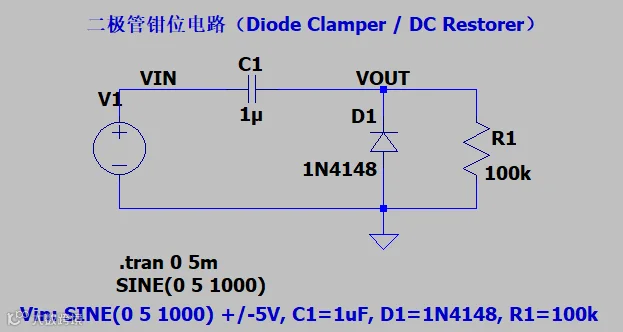

电路连接（LTspice 26 实际仿真电路）：
- V1
（ SINE(0 5 1000)正弦源）：左侧，提供 ±5V 1kHz 输入 - C1
（1µF）：VIN → VOUT 串联耦合电容 - D1
（1N4148）：cathode 接 VOUT、anode 接 GND（正钳位接法） - R1
（100kΩ）：VOUT → GND 泄放电阻（与 D1 并联） - 仿真命令
： .tran 0 5m→ 瞬态仿真 5ms（5 个完整周期，看稳态）
📊 LTspice 真实仿真波形
(a) Vin vs Vout 叠加 —— DC 上移 4.3V，负峰值钳住
-
🔵 V(vin) 蓝色（输入 ±5V 正弦）：关于 0V 对称 -
🔴 V(vout) 红色（钳位输出）：整体上移，稳态后 -0.6V ~ +9.4V -
🟢 绿色虚线 -0.7V：钳位电平（负峰值被 D1 钳住，正好贴在线上） -
🟠 橙色双向箭头：DC 偏移 ≈ 4.3V（= Vp - Vd） -
💡 核心观察：输出摆幅 = 10V，与输入摆幅完全一致 → 波形零失真，只是整体抬高了
(b) 电流波形 —— D1 只在负半周导通充电
-
🟣 I(C1) 紫色（电容电流）：正负半周都有（交流耦合，电流随 dV/dt） -
🟢 I(D1) 绿色（二极管电流）：仅在负半周导通（峰值 ~31mA），正半周完全截止 -
🟠 I(R1) 橙色（泄放电阻电流）：极小（~0.1mA 量级），因为 R1=100kΩ 泄放很慢 -
🟢 绿色阴影：D1 导通区间（负半周）→ 电容被充电到峰值 -
💡 核心观察：二极管"半周导通、半周截止" —— 负半周充电、正半周保持，这就是钳位的动态机制
关键数据（LTspice 实测 vs NumPy 理论）
|
|
|
|
|
|---|---|---|---|
| DC 偏移 | +4.401 V |
|
|
| Vout 负峰值 | -0.595 V |
|
|
| Vout 正峰值 | +9.399 V |
|
|
| 输出摆幅 | 9.994 V |
|
|
| I(D1) 峰值 | 31.0 mA |
|
|
| I(R1) 峰值 | 0.094 mA |
|
|
💡 模型差异说明：NumPy 假设二极管是理想"0.7V 开关"，LTspice 用真实的 1N4148 SPICE 模型（Vf 随电流变化），-0.595V @ 充电瞬态是 1N4148 的真实表现。输出摆幅 9.994V ≈ 10V，验证了"钳位不改变波形"的核心结论。
🔲 核心元器件
|
|
|
|
|
|---|---|---|---|
| 耦合电容 C1 |
|
|
核心元件
|
| 钳位二极管 D1 |
|
|
核心元件
|
| 泄放电阻 R1 |
|
|
|
| 信号源 V1 |
|
|
|
💡 选型提示：
- C1 取值
：C1 要"足够大"，让电容充放电远慢于信号周期（τ = R1·C1 >> T）。C1 太小 → 直流保持不住，钳位失效（输出随输入漂移） - R1 取值
：R1 决定"直流保持"和"恢复速度"的折中：
- R1 太大
→ 直流保持久，但长时间无输入时电平漂移（漏电） - R1 太小
→ 电容放电快，直流恢复快，但钳位电平会"下垂" - 经验值
：τ = R1·C1 ≈ 10~100 倍信号周期 - 钳位方向
：本文是正钳位（波形上移，负峰值钳 0V）。想要波形下移（正峰值钳 0V）→ 把 D1 反向（anode 接 VOUT、cathode 接 GND）即负钳位
📖 通俗工作原理
🛗 把钳位电路想象成"电梯"
想象一下一部电梯：
- 输入信号 Vin
= 电梯里的人数变化（波形） - 电容 C1
= 电梯的"配重"（直流偏移） - 二极管 D1
= 电梯的"下限位开关"（不许低于 -0.7V） - 输出 Vout
= 电梯的楼层显示（被整体抬高）
电梯的运行规律：无论里面怎么动，楼层显示永远在 "1 楼"（-0.7V）以上——因为下限位开关把底部卡住了，而配重把整个楼层显示抬高了 4.3 层。
详细分步（以第一个负半周为例）
第一步：Vin 开始走负半周（D1 导通，电容充电）
Vin = 0V → -1V → -3V → -5V，VOUT = Vin（电容还没有电压）。VOUT 跌破 -0.7V → D1 导通（Cathode(负极)=VOUT、Anode(正极)=GND，正偏），电流路径：GND → D1 → C1 → V1 → 回到 GND（充电回路），C1 被充电到 Vc = Vp − Vd = 5 − 0.7 = 4.3V。
等效电路：
第二步：Vin 回升到 -0.7V 以上（D1 截止，电容保持）
Vin = -0.7V → 0V → +3V → +5V，VOUT = Vin + Vc（电容电压叠加）→ 0V + 4.3V = +4.3V。VOUT 已 > -0.7V → D1 截止（反偏），电容电压 Vc 保持 4.3V（R1 泄放很慢，τ = 0.1s >> 1ms）。
等效电路：
第三步：稳态 —— 每个负半周"补电"，每个正半周"保持"
负半周：VOUT 降到 -0.7V → D1 导通 → C1 补电到 4.3V 正半周：VOUT 升到 +4.3V~+9.3V → D1 截止 → C1 保持 4.3V 输出永远在 -0.7V ~ +9.3V 之间摆动 为什么需要 C1？（没有 C1 会怎样）
没有 C1，VOUT 直接接 D1：
VOUT 永远被钳在 -0.7V（负半周短路到地）——变成限幅器了！
有 C1，才叫钳位器：C1 是"直流电池"——它充电后带着 4.3V 电压，把输入信号"垫高"。C1 就是钳位和限幅的本质区别。
为什么需要 R1？（没有 R1 会怎样）
没有 R1：电容充电后没有放电通路 → 如果输入信号消失（拔掉 V1），电容电压永远保持（几小时甚至几天）→ 下次重新上电时输出电平是不确定的（上次残留）。
R1 的作用：提供缓慢放电通路（τ = R1·C1），让直流电平在信号消失后慢慢归零，下次上电重新建立。
与限幅的区别（重要！）
|
|
|
Day 10 二极管钳位 |
|---|---|---|
| 目的 |
|
平移直流电平
|
| 波形形状 | 改变
|
不变
|
| 输出摆幅 |
|
不变
|
| 核心元件 |
|
C1 + D1 + R1 |
| 关键区别 |
|
有耦合电容
|
| 典型应用 |
|
|
🎯 典型应用场景
-
📺 视频信号 DC 恢复（DC Restorer）：视频信号经过电容耦合后丢失了直流分量（黑电平漂移）→ 钳位电路把"黑电平"钳回 0V → 画面亮度稳定（CRT/摄像头最经典应用） -
🔌 变压器耦合信号的直流恢复：音频变压器/网络变压器耦合后直流丢失 → 钳位恢复直流电平 -
⚡ 电平移位（Level Shifter）：把 ±5V 双极性信号变成 0~10V 单极性信号，方便 ADC 采集（0~10V 全量程利用） -
📡 脉冲信号整形：把双极性脉冲变成单极性脉冲，触发后级单电源电路 -
🔋 电荷泵/倍压器的雏形：钳位电路 + 第二个二极管 → 倍压整流器（输出 2×Vp！）—— 就是二极管系列下一站 🚀 -
🎛️ 信号调理：传感器信号（交流耦合）恢复直流工作点 -
🖥️ 示波器触发电路：把双极性信号钳到单极性，方便触发器识别电平
典型场景示意（视频 DC 恢复）：

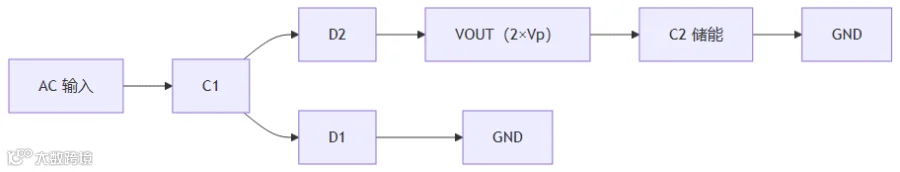

进阶：钳位 → 倍压整流（二极管系列下一站预告）：
🔬 钳位电路是倍压整流器的"半块砖"。把钳位器的电容直流 + 一个整流二极管 + 一个储能电容组合 → 输出 2 倍交流峰值（≈2×Vp）。这是二极管系列的下一个经典电路！
🤝 互动环节
❓ 今日小思考
你设计一个 视频信号 DC 恢复电路，摄像头输出经电容耦合后丢失了直流分量（黑电平漂移，画面忽明忽暗）。
问题：
-
今天的正钳位电路能把黑电平钳到 0V 吗？D1 应该怎么接（anode/cathode 方向）？ -
如果想钳到 +1V（而不是 0V），电路怎么改？（提示：D1 的 anode 不接地，接一个参考电压 Vref） -
C1 从 1µF 改成 0.01µF（1000 倍变小），对钳位效果有什么影响？（提示：τ = R1·C1，视频信号 50Hz 场频） - 进阶题
：今天的钳位电路 + 一个整流二极管 + 一个电容，就能组成倍压整流器输出 2×Vp。你能画出这个电路吗？（提示：D2 从 VOUT 指向储能电容，C2 接输出到地）
💭 提示：钳位电平 = D1 导通时的参考电位。D1 的 anode 接 GND → 钳到 0V（-0.7V）；anode 接 +1V 参考 → 钳到 +1V。参考电压 Vref 用电阻分压（Day 08 上拉/下拉的分压思想）或稳压管（Day 07）提供。
