💡 电路名称
上拉/下拉电阻电路（Pull-up / Pull-down Resistor Circuit）
昨天我们讲了 稳压管稳压电路 —— 用 R1 + 稳压管 D1 把不稳定的电压稳稳钉在 Vz。你有没有想过：它之所以能稳压，本质就是"R1 与稳压管动态电阻 Rz 的分压"。而分压这个最朴素的思想，今天会在数字电路里迎来第一次实战：单片机的一个输入引脚什么都没接，读到的电平却忽高忽低、乱跳？ 或者 按键接上后不按的时候输出不稳定？ 这就是"悬空输入"问题 —— 而解决方案，就是今天的主角：上拉电阻 / 下拉电阻。
其实它们的本质就是分压：
上拉: VCC → R_pullup → 输入引脚 → (按键) → GND 下拉: VCC → (按键) → 输入引脚 → R_pulldown → GND 一个电阻，一端接电源（上拉）或接地（下拉），另一端接输入引脚 —— 给引脚一个确定的"默认电平"：上拉默认高电平（1），下拉默认低电平（0）。这是所有数字电路、单片机开发板、I2C/SPI 总线上最常用的小元件，一个电阻就能解决悬空输入导致的误触发、耗电、不稳定问题。
昨天的稳压管稳压（R1 + Rz 分压 → Vout≈Vz）是模拟电路的经典分压应用；今天的上拉/下拉是分压思想在数字电路中的第一次实战（电阻 + 开关/高阻抗 = 分压）。明天（Day 09）可以进入二极管限幅等更有趣的电路。

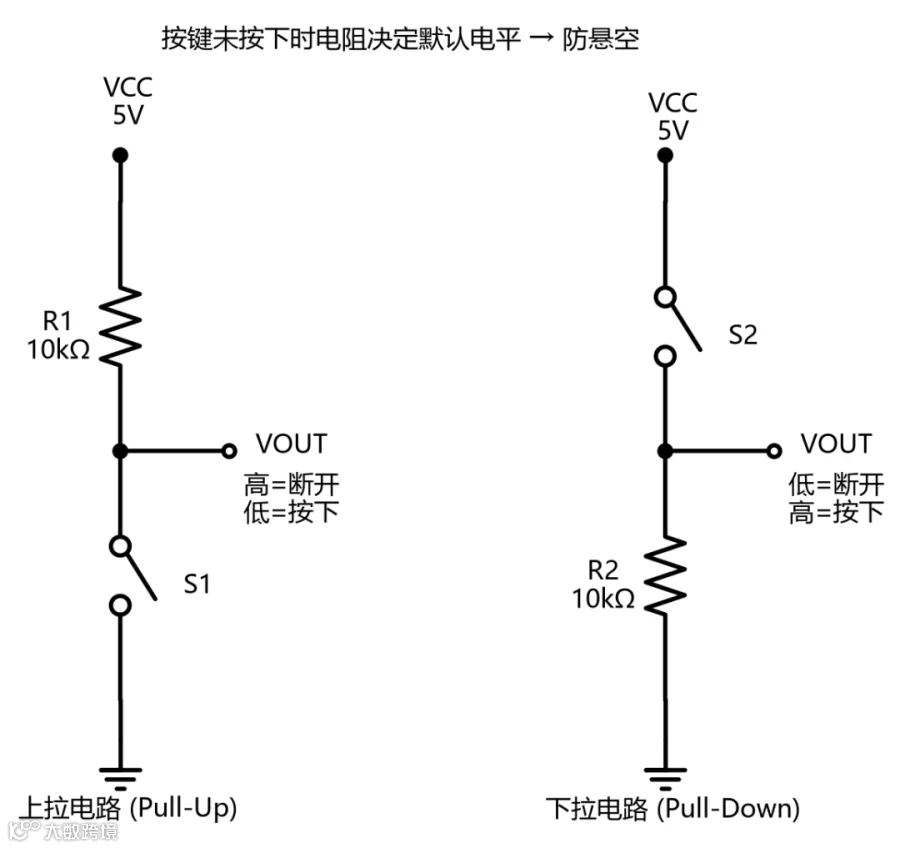

🗺️ 电路图
4 个元件，两种接法对比一目了然：
电路连接：
|
|
|
|
|---|---|---|
|
|
高（5V） | 低（0V） |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
核心规则：
上拉电路: VOUT = VCC（开关断开时）| VOUT = 0V（开关闭合时） 下拉电路: VOUT = 0V（开关断开时）| VOUT = VCC（开关闭合时） 默认电平 = 电阻所接的电压（上拉=高，下拉=低） 典型算例（本电路参数，R = 10kΩ）：
-
按键断开时 VOUT（上拉）= 5V，流过 R1 的电流 I = 5V / 10kΩ = 0.5 mA -
按键按下时 VOUT = 0V，流过按键的电流 I = 5V / 10kΩ = 0.5 mA - 功耗
：静态时 P = 5V × 0.5mA = 2.5 mW（很小，可忽略）
💡 关键观察：上拉/下拉电阻的阻值决定了"默认电平的强度"和"静态功耗"。阻值越大 → 越省电，但抗干扰越差、边沿越慢；阻值越小 → 边沿越快、越稳，但越耗电。常用值：4.7kΩ / 10kΩ（单片机 I/O）、1kΩ~4.7kΩ（I2C 总线，速度要求高时用小的）。
🌊 输入/输出波形对比
图 1：按键时序 —— 上拉 vs 下拉的逻辑电平
关键观察：
-
🔵 上拉电路（上图）：默认 5V，按键按下（30~60ms）瞬间跌到 0V，松开后立刻恢复 5V -
🔴 下拉电路（下图）：默认 0V，按键按下瞬间升到 5V，松开后回到 0V -
💡 核心结论：两种接法逻辑完全互补 —— 上拉="默认 1，按下变 0"（Active-Low），下拉="默认 0，按下变 1"（Active-High） -
⚠️ 如果没有这两个电阻：按键松开时输入引脚悬空，电平会漂移不定（受手指/电磁干扰影响），逻辑芯片读到的值随机 —— 这就是必须加电阻的原因！

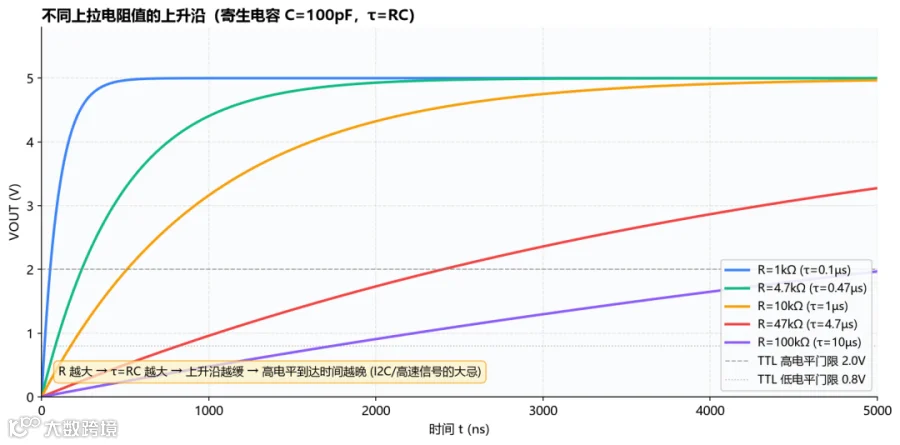

图 2：不同上拉电阻值的上升沿（RC 充电效应）
关键观察：
-
🔵 1kΩ（τ=0.1µs）：上升沿极陡，几乎瞬间到达 5V -
🟠 10kΩ（τ=1µs）：上升沿变缓，但仍在可接受范围 -
🟣 100kΩ（τ=10µs）：上升沿非常缓慢，需要 5.1µs 才爬到 TTL 高电平门限 2.0V —— 对高速信号这是致命伤！ -
💡 物理本质：输入引脚总有寄生电容（约 5~100pF），上拉电阻 R 与它构成 RC 充电回路，上升时间 ≈ 2.2·R·C（从 10% 到 90%） -
📏 TTL 门限：低电平 <0.8V，高电平 >2.0V。R 太大 → 信号爬得慢 → 在门限附近抖动 → 误判
🔬 LTspice 真实仿真（VCC=5V，按键 + 寄生电容 100pF，R 三档 .step）
📐 LTspice 仿真电路原理图
