💡 电路名称
二极管门电路（Diode AND/OR Logic）
昨天我们讲了续流二极管——当线圈电流试图"逆流"时，D1 给它一条安全的回路，把尖峰钳位到 VCC+V_d。今天换个方向：用几只普通二极管 + 一两个电阻，搭建出最基本的数字逻辑门——OR 门和 AND 门。简单到不能再简单，但这就是上世纪五六十年代计算机里"二极管逻辑（Diode Logic, DL）"的核心思路 💻。

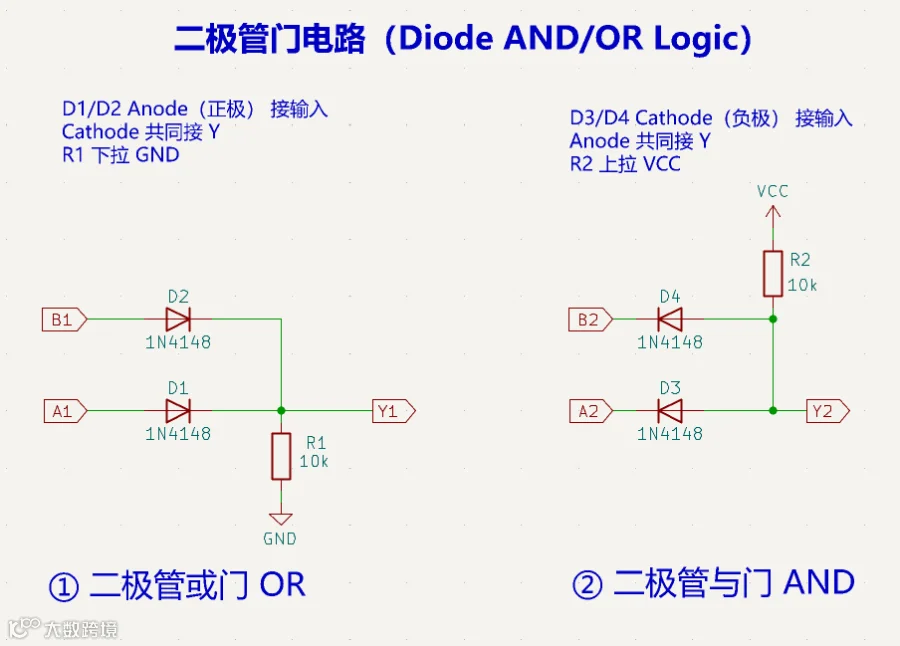

🗺️ 电路图
6 个元件构成两个完整的数字门（4 个 1N4148 二极管 + 2 个 10kΩ 电阻，不含电源和输入信号）：
左侧：二极管或门 OR——任一输入为高电平 → 输出 ≈ 4.3V（高）。
右侧：二极管与门 AND——任一输入为低电平 → 输出 ≈ 0.7V（低）；两输入都高 → 输出 ≈ 5V（高）。
关键节点连接：
|
|
|
|
|---|---|---|
| A1 / B1 / A2 / B2
|
|
|
| D1 / D2
|
|
|
| D3 / D4
|
|
|
| R1
|
|
|
| R2
|
|
|
| Y1 / Y2
|
|
|
💡 关于输入/输出标签：原理图中 A1/B1/A2/B2 用全局标签表示输入（箭头朝内指向电路），Y1/Y2 表示输出（箭头朝外）。同名标签连接的 Conn_01x01 连接器和 PWR_FLAG 集中放在原理图左下角/右下角，不干扰主电路阅读。
二极管方向的灵魂——OR 和 AND 的极性是镜像的：
- OR 门
：输入 → Anode(正极) → Cathode(负极) → Y_OR → R1 → GND。任一输入为高时，对应 D 导通，Y 被拉高。 - AND 门
：+5V → R2 → Y_AND → Anode(正极) → Cathode(负极) → 输入。任一输入为低时，对应 D 导通，Y 被拉低（Y = Cathode + V_f = 0 + 0.7 = 0.7V）。
🔬 LTspice 真实仿真
📐 LTspice 仿真电路原理图
仿真电路采用左右双路对称布局，wire 水平/垂直直接连接，标签用 FLAG（A_OR/B_OR/Y_OR/A_AND/B_AND/Y_AND），便于人类阅读：
- 左侧 OR 电路
：V1(5V PULSE 1kHz) → D1.A → D1.K → Y_OR；V2(5V PULSE 500Hz) → D2.A → D2.K → Y_OR；R1 把 Y_OR 下拉到 GND - 右侧 AND 电路
：V3(5V PULSE 1kHz) → D3.K → D3.A → Y_AND；V4(5V PULSE 500Hz) → D4.K → D4.A → Y_AND；R2 把 Y_AND 上拉到 V5+ - 4 种组合遍历
：V1 (1kHz, 50% 占空) + V2 (500Hz, 50% 占空) 在 2ms 仿真时间内遍历 00→01→10→11
📊 LTspice 真实仿真波形
(a) 输入 A (V1=V3, 1kHz 方波)——V1 PULSE 0 5 0 1n 1n 0.5m 1m，周期 1ms，5V [0, 0.5m)、0V [0.5m, 1m)、5V [1m, 1.5m)、0V [1.5m, 2m)
(b) 输入 B (V2=V4, 500Hz 方波)——V2 PULSE 0 5 0 1n 1n 1m 2m，周期 2ms，5V [0, 1m)、0V [1m, 2m)
(c) 或门输出 Y_OR (4.3V 高 / 0V 低)——只要任一输入为 5V，Y_OR ≈ 5V − V_f = 4.3V；只有两输入都 0V 时，Y_OR = 0V（R1 下拉）
-
[0, 1.5m)：V1 OR V2 至少有一个为 5V → Y_OR ≈ 4.3V ✓ -
[1.5m, 2m)：V1=V2=0V → Y_OR = 0V ✓
(d) 与门输出 Y_AND (5V 高 / 0.7V 低)——只有两输入都 5V 时，Y_AND ≈ 5V；任一输入为 0V 时，对应 D 导通把 Y_AND 拉低到 Cathode + V_f = 0.7V
-
[0, 0.5m)：V3=V4=5V → Y_AND = 5V ✓（AND=1） -
[0.5m, 1.5m)：V3 或 V4 为 0V → Y_AND ≈ 0.7V ✓（AND=0） -
[1.5m, 2m)：V3=V4=0V → Y_AND ≈ 0.5V ✓（AND=0）
(e) ⚠️ 1ms 处出现竞争冒险毛刺（race hazard）——放大波形可见：t=1ms 时 Y_AND 闪出一个 ~1ns 宽、冲到 ~4.96V 的尖峰，随后立即回落到 0.55V。
- t=1ms 是 A 上升沿（0→5V）与 B 下降沿（5→0V）同时发生
的时刻 -
理想 AND 门输出应保持 0（(0,1)→(1,0) 两种组合 AND 都=0），实际却出现了错误尖峰 - 机理
：A 上升 → D3 快速截止（旧下拉路径被切断）；B 下降 → D4 需要时间导通（新下拉路径还没建立）。在这"旧钳位已断、新钳位未通"的窗口里，Y_AND 失去下拉 → 被 R2 上拉到 ~5V → 毛刺 -
这正是数字逻辑中的静态 0 型冒险（static-0 hazard）：输出"本应保持 0 却闪出 1" - 对照验证
：0.5ms 处只有 A 下降（B 保持 5V），Y_AND 从 5V 平滑衰减到 0.55V、无毛刺——单输入变化没有竞争，反证 1ms 毛刺来自双输入同时反向翻转
NumPy 数学模型 vs LTspice 实测对照
|
|
|
|
|
|
|---|---|---|---|---|
| 00
|
|
|
|
|
| 01
|
|
|
|
|
| 10
|
|
|
|
|
| 11
|
|
|
|
|
⚠️ 二极管逻辑的两大固有弱点：
① 电平劣化（level degradation）：OR 门高电平是 VCC−V_f=4.3V 而不是 5V；AND 门低电平是 V_f=0.7V 而不是 0V。每个二极管消耗 ~0.7V 的电压余量，多级串联会累积 V_f，最终无法驱动下一级。
② 竞争冒险毛刺（race hazard）：多个输入同时反向翻转时（如 AND 门 (0,1)→(1,0)），输出会闪出 ~ns 级的错误尖峰（见上图 t=1ms 的毛刺）。因为二极管"旧钳位断开"比"新钳位建立"更快，输出瞬间悬空被上拉电阻拉高。
这两点共同决定了二极管逻辑只适合低速、单级场景，也是它后来被 TTL/CMOS 取代的主要原因。
🔲 核心元器件
|
|
|
|
|
|---|---|---|---|
| 二极管 D1/D2/D3/D4 |
|
|
核心元件
|
| 下拉电阻 R1 |
|
|
核心元件
|
| 上拉电阻 R2 |
|
|
核心元件
|
| 输入源 V1/V3 |
|
|
|
| 输入源 V2/V4 |
|
|
|
| 电源 V5 |
|
|
|
💡 选型提示：
- 二极管速度选型
：
1N4148 即可（开关时间 ~4ns，远快于数字信号 ns 级）—— 不要选 1N4007（50ns 反向恢复，对快速数字信号不够快） 高速场景可用 BAT54（SMD，肖特基 V_f≈0.3V，损耗更小） - R1/R2 阻值选择
：
- 太大（>100kΩ）
：D 导通电流太小（<50µA），V_f 升高（<0.5V）→ 输出摆幅降低；同时输出 RC 时间常数大 → 开关速度变慢 - 太小（<1kΩ）
：D 导通电流过大（>4mA），功耗增加；前级驱动负担加重 - 10kΩ 是经典折中
：I ≈ 0.43mA，V_f 标准 ~0.7V，开关速度 ~µs 级
📖 通俗工作原理
🎙️ 把二极管门电路想象成"单向水闸 + 蓄水池"
想象一下 OR 门是一个单向水闸 + 排水池：
- 输入 A、B
是上游两路水源（5V = 有水，0V = 干涸） - D1、D2
就像两个单向水阀——只允许水从输入端流向 Y_OR（Anode→Cathode 方向） - R1
是通往排水池的排水管，把 Y_OR 的水排到 GND - Y_OR
是水位高低
工作场景：
- A=1, B=1
：两路都有水，两水阀都开 → 水位涨到 ~4.3V（每个水阀消耗 0.7V）→ Y_OR=高 ✓ - A=0, B=1
：A 阀关，B 阀开 → 水通过 B 阀流到 Y_OR，水位 4.3V → Y_OR=高 ✓ - A=1, B=0
：类似，B 阀关 → Y_OR=高 ✓ - A=0, B=0
：两阀都关 → Y_OR 的水通过 R1 排光 → Y_OR=低 ✓
AND 门反过来——是反向水阀 + 顶部水塔：
- VCC + R2
是顶部水塔（5V 蓄水池） - D3、D4
像反向水阀——只允许水从 Y_AND 流向输入端（Cathode→Anode 方向反向，电流 Anode→Cathode，即从 Y 流到输入） - 输入 A、B
是下游两路排水口（0V = 下游干涸能排水，5V = 下游满水堵住）
工作场景：
- A=1, B=1
：两排水口都满水（5V），反向水阀都关（无法向下游排水）→ Y_AND 保持 5V（被 R2 维持）→ Y_AND=高 ✓ - A=0, B=1
：A 路下游干涸（0V），反向水阀 D3 开 → Y_AND 的水通过 D3 排到 A 路 → Y_AND 被拉到 A+V_f = 0.7V → Y_AND=低 ✓ - A=1, B=0
：B 路反向水阀 D4 开 → Y_AND = 0.7V → Y_AND=低 ✓ - A=0, B=0
：两阀都开 → 两路都拉 Y_AND → Y_AND ≈ 0.5V → Y_AND=低 ✓
详细分步（以 OR 门 A=0, B=1 为例）
- 电流路径
：VCC(B) → D2(A→K) → Y_OR → R1 → GND - Y_OR = V(B) − V_f(D2) = 5 − 0.7 = 4.3V
- I = (5 − 0.7) / 10k = 0.43mA ✓
💡 图例：实线粗箭头 = 导通电流路径；虚线 = 截止（无电流）。D1 因 A=0V（Anode 与 Cathode 等电位）反偏截止，D2 因 B=5V 正偏导通。

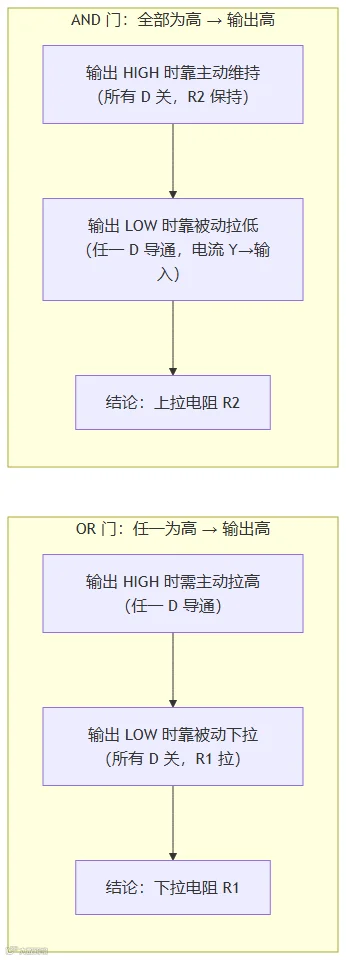

为什么 OR 用下拉、AND 用上拉？
直觉解释：
💡 一句话记住：门的"主动电平"由电阻位置决定——下拉电阻的主动电平是 LOW（无电流时输出被拉到 GND）；上拉电阻的主动电平是 HIGH（无电流时输出被拉到 VCC）。OR 门要让"任一高→输出高"所以主动拉高 + 被动下拉；AND 门要让"全高才输出高"所以主动维持 + 被动拉低。
🎯 典型应用场景
-
💻 早期计算机逻辑电路（1950-60 年代）：IBM 1401、CDC 1604 等大型机使用二极管-电阻逻辑（Diode-Resistor Logic, DRL） - 第一台电子计算机 ENIAC
（1946）就有大量二极管逻辑 - Apollo 导航计算机
（1960s）使用 DRL 实现的二极管逻辑 -
📟 工业控制面板：简单的逻辑判断（按钮 A 或 B 按下 → 启动电机） -
🎵 电子琴合成器：按键组合触发特定音色（多输入 OR/AND 矩阵） -
🔒 报警系统：多个传感器任一触发（OR）→ 报警；所有安全门关闭（AND）→ 启动机器 -
🧮 PLA（可编程逻辑阵列）：现代 FPGA/CPLD 的前身，用二极管矩阵实现任意逻辑函数 -
🕹️ 复古游戏机（如 Pong、Space Invaders）使用 DRL 实现碰撞检测 -
📺 早期电视机的频道切换电路

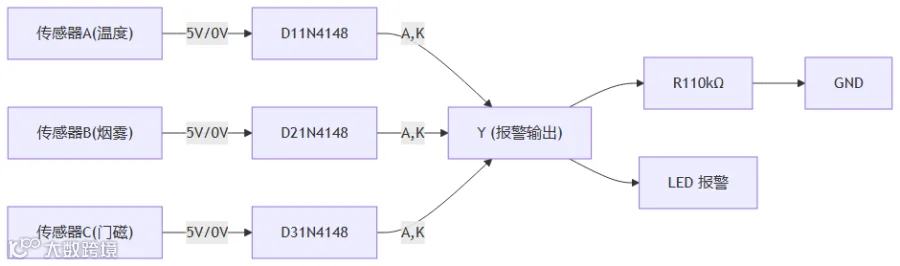

典型应用电路（多输入 OR 报警电路）：
任一传感器触发（输出 5V）→ 任一 D 导通 → Y ≈ 4.3V → LED 报警。
🤝 互动环节
❓ 今日小思考
我们今天用 R1 下拉到 GND 实现 OR 门（10kΩ），用 R2 上拉到 +5V 实现 AND 门（10kΩ）。
思考题：
-
如果 R1 改成 1kΩ（小 10 倍），OR 门会有什么变化？考虑：导通电流、V_f 衰减、驱动前级负担、功耗 -
如果 R2 改成 100kΩ（大 10 倍），AND 门又会有什么变化？考虑：截止漏电流、上拉能力、开关速度（用 τ=R·C_para 估算）
💭 提示：
1N4148 在 1mA 下 V_f ≈ 0.65V；在 5mA 下 V_f ≈ 0.75V（V_f 随电流增加） 截止时 1N4148 反向漏电流 < 25nA PCB 上的寄生电容典型 5-10pF 开关时间常数 τ = R · C，τ 越大 → 输出上升/下降越慢
✅ 昨日思考题回顾（Day 14 续流二极管电路）
题目：把续流二极管 D1（1N4007，V_f≈0.7V）替换成 1N4733 稳压管（5.1V 齐纳二极管，正向 V_f≈0.7V，反向击穿 V_z=5.1V）。1. Q1 导通时 D1 是否导通？2. Q1 断开瞬间 V(sw) 钳位到多少伏？3. 会不会击穿 Q1？4. 好处/坏处？
答案：
