电赛每日一题 · 第 1 期 ｜ 今日拆解：2025 年 A 题 能量回馈的变流器负载试验装置
这道题最狠的一点是：你的系统越省电，分数越高。它把"节能"本身变成了评分项——直流电源输出功率 P_d 越小越好，这就逼着所有队伍把电能"循环再利用"。本期从原理、拓扑、代码到避坑，一次讲透。
📌 一、赛题速览与难点剖析
一、原题再现
1. 任务
设计并制作一个能量回馈的变流器负载试验装置（简称试验装置），其结构如图 1 所示。变流器负载试验时，受试变流器 1（DC-AC）将直流电变为交流电，其输出通过连接单元与变流器 2（AC-DC）相连，变流器 2 将交流电转换成直流电，并回馈至变流器 1 的输入端，与直流电源共同给变流器 1 供电，从而实现节能。

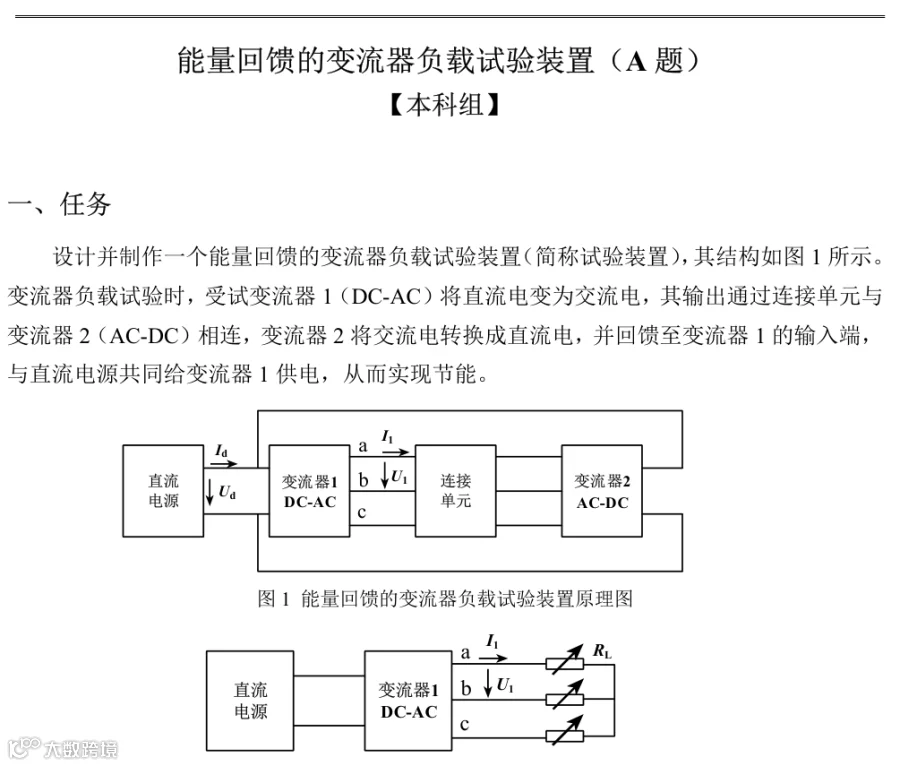

【官方图 1：装置原理图】
【官方图 2：基本要求测试原理图】——把图 1 中的"连接单元 + 变流器 2"换成三相可变电阻负载 R_L（变流器 1 的 a、b、c 三相分别接一个可调电阻），用于测变流器 1 在阻性负载下的输出电压 / 电流 / THD / 负载调整率。完整扫描件见官方 PDF 第 1 页下半部分。
2. 要求
1. 基本要求（按图 2 进行测试）
（1）变流器 1 能输出 f₁ = 50 Hz、线电压 U₁ = 32 V ± 0.25 V、额定线电流 I₁ = 2 A 的三相对称正弦交流电。
（2）在基本要求（1）的工作条件下，要求输出交流电压总谐波畸变率（THD）不大于 2%。
（3）变流器 1 输出 50 Hz、U₁ = 32 V ± 0.25 V 的三相交流电，I₁ 在 0 A ~ 2 A 间变化时，要求负载调整率 SI₁ ≤ 0.3%。
（4）要求变流器 1 输出交流电的频率范围为 20 Hz ~ 100 Hz，步进 1 Hz。
2. 发挥部分（按图 1 进行测试）
（1）试验装置能实现能量回馈，要求变流器 1 输出电流 I₁ 不小于 1 A。
（2）变流器 1 输出 50 Hz、U₁ = 32 V ± 0.25 V、I₁ = 2 A，要求直流电源输出功率 P_d = I_d · U_d 越小越好。
（3）其他。
3. 说明
（1）制作时须考虑测试方便，合理设置测试点。
（2）发挥部分测试前按图 1 进行连线，测试过程中不得重新连线及调整电路。
（3）发挥部分中的试验装置、基本要求中的变流器 1 仅由图示直流电源供电。
（4）本题定义：负载调整率 SI₁ = |U₁₂ − U₁₁| / 32 × 100%，其中 U₁₁ 为 I₁ = 0 A 时的输出电压，U₁₂ 为 I₁ = 2 A 时的输出电压。
（5）图 1 中的"连接单元"可根据变流器 2 的实际情况自行确定。
（6）题目中的交流电量均为有效值。
4. 评分标准（官方原始表）
文字版速览（方便检索）：
|
|
|
|
|---|---|---|
| 设计报告 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
小计 | 20 |
| 基本要求 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
小计 | 50 |
| 发挥部分 |
|
|
|
|
|
|
|
|
|
|
|
|
小计 | 50 |
| 总分 |
|
120 |
💡 判分关键：基本 + 发挥各占 50 分，看似五五开，但发挥（2）单项就 30 分——"节能效果"才是真正拉开差距的核心战场。设计报告 20 分则需要把上面三个部分的取舍都讲清楚（方案论证、参数计算、原理图 + 软件、测试数据），少了任何一环都要被扣。
二、题目工程背景：这道题不是空穴来风
很多同学第一眼看到"能量回馈的变流器负载试验装置"会觉得陌生：变流器是什么？负载试验又是干什么的？其实这道题本质上是"新能源汽车电能变换全流程的缩影"——把题目里的每个模块和现实中的电动车对上号，你立刻就能理解为什么要这么考。
逐模块对应表（题目 ↔ 现实）：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
为什么出这道题（我的理解）：
- 电力电子是新能源产业的底座
——光伏、储能、充电桩、电机驱动，本质全是"DC-AC / AC-DC 双向变换 + 能量管理"。电赛出一道这样的题，就是要选拔掌握双向功率变换基本功的人。 - "负载试验台"本身就是真实工业需求
——工厂测试大功率变流器/电机驱动器时，传统做法是接电阻负载，电能全变热浪费；一台回馈式负载台能把大部分电能回收再利用，省下九成测试电费。题目考的就是这个"节能型测试"思路。 - 母线电压平衡、双向功率流控制
——这些是储能系统和回馈式电子负载（充放电测试设备）的通用核心技术，学会这道题，等于摸到了新能源电力电子的大门。
💡 延伸认知：为什么发挥 (2) 要求 P_d 越小越好？因为现实中回馈式电子负载的"能量回收比例"就是产品核心卖点——你拿的这 30 分，考的正是"效率优化"这项真实工程能力。
三、大白话版解读：这道题到底要你干嘛？
看完上面那一堆术语，是不是有点头大？别急，咱用最接地气的方式重新讲一遍：
一句话总结：让你做一个**"会回血"的变流器测试台**——被测逆变器输出的电能不再烧掉，而是回收再利用，让直流电源实际出的电越少越好（节能分占 30 分）。
传统测试 vs 本题测试：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
系统长啥样（用人话说）：
- 直流电源
：外接稳压电源（电压 U_d、电流 I_d 由你设定），相当于大电池； - 变流器 1（被测件）
：你要做的 DC-AC 三相逆变器，把直流电变成三相 32 V 交流电； - 连接单元
：一段线 + 滤波电感，让两台变流器能"软对接"，避免直接硬连导致电流尖峰； - 变流器 2（回馈器）
：你要做的 AC-DC 三相整流器，把变流器 1 输出的交流电整流回直流，回灌到母线； - 节能效果
：P_d = U_d × I_d 越小越好——这是 30 分的得分关键。
你要面对的几个"硬骨头"：
-
🟢 变频：20 ~ 100 Hz 步进 1 Hz，相当于全频段都要测一遍； -
🟢 稳压：电流从 0 突加到 2 A，输出电压只能飘不到 0.1 V——稳如老狗； -
🟢 低谐波：THD ≤ 2%，工业级电能质量标准； -
🔴 能效：电源出的功率 P_d 要做到极致——开关管、磁性元件、采样电阻、线路压降……所有损耗都得扣； -
🔴 母线电压安全：回馈功率大于负载功率时，多余能量会"泵升"母线电压，控制不当直接炸电容； -
🟡 一次成型：发挥部分连好线后不能再动，所有裕量都得在赛前留足。
一句话定方向：这道题考的不是"做一个能输出三相电的逆变器"（基本要求你必须搞定），而是**"让这台逆变器在几乎不消耗外电的前提下完成工作"**——这是一个"系统级能效优化"的工程题。
四、核心指标速查表
|
|
|
|
|
|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
五、最大卡脖子难点
发挥 (2) 占 30 分，是全题分水岭。P_d 越小 = 回馈效率越高。但回馈功率一旦超过负载功率，多余能量会灌回直流母线，母线电压瞬间"泵升"——控制不当轻则过压保护跳机，重则炸电容、烧管子。母线电压平衡是这道题的灵魂。
负载调整率 ≤ 0.3%：0.3% × 32 V ≈ 0.096 V。I₁ 从 0 突加到 2 A，输出电压只允许波动不到 0.1 V，这对电压环带宽、滤波电感储能、数字控制延迟都是硬考验。
THD ≤ 2% 要在 20 ~ 100 Hz 全频段满足：频率越低，开关频率与基波频率之比越小，谐波越难压。低频频段的滤波器与调制策略必须一起优化。
测试中不许调电路：发挥部分连好线后全程不能重新连线、不能调旋钮，所有裕量必须在赛前留足。
🛠️ 二、官方推荐 / 主流硬件方案（原理图级拆解）
系统整体框图
直流电源 ──► 变流器1 (DC-AC) ──► 连接单元 ──► 变流器2 (AC-DC) ─┐
│ 三相全桥逆变 L 电感/LCL 三相PWM整流 │
└────────────────◄────────────────────────────────────────────┘
回馈直流母线（与直流电源并联）
能量流向：电源 → 变流器1 → 变流器2 → 母线 → 变流器1，形成闭环。变流器 2 相当于一个"受控的电子负载"，既模拟真实负载，又把电送回母线。
主电路拓扑结构（为什么这么选）
- 变流器 1（DC-AC）
：三相两电平全桥 + 输出 LC 滤波。32V 线电压属于低压大电流（2A 线电流、相电流约 1.15A），MOSFET 方案远优于 IGBT；LC 滤波的截止频率取开关频率的 1/10~1/5，兼顾 THD 与动态响应。 - 变流器 2（AC-DC）
：三相 PWM 整流器（全桥，SVPWM 调制），工作于整流/回馈四象限。它同时承担两个角色：稳定直流母线电压 + 从交流侧吸收指定功率回馈。回馈方向电流与网侧电压同相位，本质是并网逆变器反向运行。 - 连接单元
：一阶 L（如 1mH 级）即可，简单可靠；追求 THD 可以用 LCL，但要防谐振（需要阻尼）。注意电感必须工作在线性区——饱和会导致环流失控、电流尖峰。
核心元器件选型推荐
|
|
|
|
|---|---|---|
|
|
STM32G474
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
💻 三、软件控制架构与核心算法（代码级拆解）
控制闭环逻辑
变流器 1（逆变侧）：双闭环
- 电压外环
：控制输出线电压有效值/瞬时值 = 32V（V/f 或恒压变频），抗负载扰动，保证负载调整率； - 电流内环
：电感电流 PR 谐振控制，比 PI 对正弦跟踪无静差，直接决定 THD。
变流器 2（回馈侧）：双闭环
- 直流母线电压外环
：母线电压稳定在设定值，输出电流指令 = 回馈功率参考； - 网侧电流内环
：PR/PI + 前馈，实现单位功率因数整流（电流与电压同相）。
两个变流器通过共用的直流母线自然耦合：变流器 2 回馈越多，母线电压越高 → 母线环自动减小回馈指令 → 达到功率平衡。这是整题的"能量中枢"。
核心算法伪代码（PR 控制 + SVPWM）
// ===== 电流内环：准 PR 谐振控制器（每秒中断一次，Ts = 50us）=====
// 准PR: G(s) = Kp + 2*Kr*wc*s / (s^2 + 2*wc*s + w0^2)
// 离散化后增量式实现，w0 = 2*pi*fo（fo 随设定频率 20~100Hz 变化）
float pr_ctrl(float err) {
static float x1 = 0, x2 = 0; // 谐振状态变量
float y, u_res;
// 谐振项递推（双线性变换近似）
u_res = 2.0f*wc*x2 + x1;
x1 = x1 + Ts*(x2);
x2 = x2 + Ts*(-w0*w0*u_res + err); // w0 随输出频率更新
y = Kp*err + Kr*u_res; // 比例 + 谐振
// 抗饱和：输出限幅并反算回 x2（防积分/谐振饱和）
y = saturate(y, -I_MAX, I_MAX);
return y;
}
// ===== 三相 SVPWM 生成（中心对齐、低 THD 关键）=====
// 输入: Ualpha, Ubeta（电流环输出反变换后的电压指令）
void svpwm_set(float ua, float ub) {
// 1. 扇区判断 + 基本矢量作用时间计算（T1, T2）
// 2. 七段式插入零矢量，输出占空比给 HRTIM 比较寄存器
// 3. 关键：PWM 周期中心触发 ADC 采样，避开开关噪声
}
三个关键点：
- PR 谐振频率 w0 必须跟踪输出频率
：设定频率从 20 变到 100Hz，w0 = 2πf 同步更新，否则低频段电流环增益掉、谐波飙升； - ADC 在 PWM 载波中心采样
：避开开关瞬间的电流尖峰，电流环精度直接决定 THD 上限； - 母线电压环限幅与缓启
：回馈指令幅值限幅 + 软启动斜坡，防止上电瞬间母线泵升过压。
⚠️ 四、避坑指南与学长调试心得（实战精髓）
炸板 / 烧管高危点
- 母线电压泵升过压（头号杀手）
：回馈功率 > 负载功率时，多余能量全灌进母线电容。务必加母线过压保护（硬件比较器 + 软件双重），回馈功率从小到大缓步加，实时盯母线电压。 - 上下桥臂直通
：死区不足或驱动时序错误，瞬间炸管。调试阶段先只发同一桥臂的上管，确认驱动时序再全开。 - 连接单元电感饱和
：电感磁芯选小了，大电流下感值骤降 → 电流失控尖峰。选电感时按峰值电流（含纹波）留 1.5 倍裕量。 - 上电顺序错误
：先让变流器 1 带阻性负载稳定输出，再接变流器 2 回馈；直接全接回馈上电，母线电压冲击极大。 - 采样共模干扰
：电流采样不隔离，功率级噪声耦合进 ADC，表现为 THD 虚高、电流环抖。用隔离运放 + 中心对齐采样双保险。
测试调优技巧（按顺序来）
- 分三步走
：① 变流器 1 开环 + 阻性负载，看输出波形与 THD；② 电压电流双闭环 + 阻性负载，测负载调整率（0→2A 突加突卸，用示波器看 U₁ 跌落）；③ 接入变流器 2 回馈，从小功率慢慢加，盯母线电压与 P_d。 - 用功率分析仪（而非万用表）测 THD 与 P_d
：THD 看电压谐波频谱，P_d = U_d × I_d 用直流侧仪表同步测，这是发挥 (2) 的得分凭证。 - 负载调整率测试
：I₁ 从 0 到 2A 用电子负载或开关切换，示波器余晖模式抓电压跌落波形，如果跌落 > 0.1V，优先加电压环带宽（提高采样率、减小控制延迟）。 - 频率步进测试
：20、50、100Hz 各测一遍 THD，重点看 20Hz 低频段，不达标就在该频段加大 PR 增益或提高开关频率。 - 留裕量
：所有指标按"测试环境更严苛 20%"设计——评测时电压源可能有内阻、线缆有压降，赛前把 32V 输出点校准在 32.0V 而不是 32.2V。
🎯 五、参考设计方案
参考设计：https://oshwhub.com/23242acd/2025-electric-race-power-problem
5.1 系统架构与原理详解
系统结构框图：
主功率链（能量流总览）：
直流电源(55V) ──► 理想二极管(DG7512防倒灌) ──► 三相全桥逆变(变流器1, SPWM)
▲ │
└────────── 回馈直流母线 ◄── 三相PWM整流(变流器2) ◄── 连接单元(LC+共模电感)
能量流一句话：55V 电源 → 逆变器变三相交流 → 连接单元滤波 → PWM 整流器把能量送回直流母线 → 防倒灌二极管保证只进不出 → 电源只补差额功率（P_d 低至 6W 级）。
硬件电路组成逐模块详解

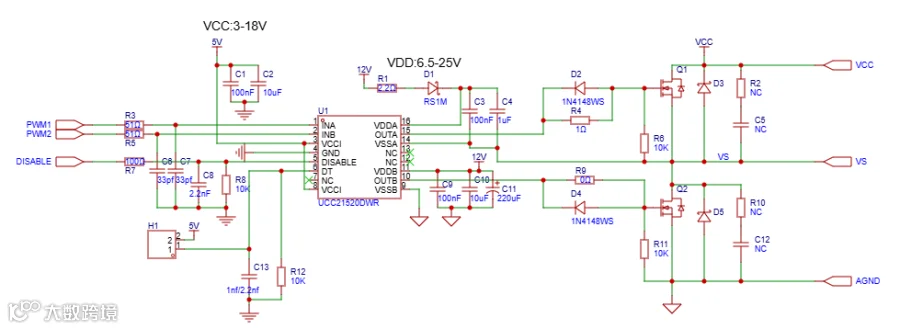

① 驱动电路（UCC21520 隔离驱动）
我的理解：UCC21520 是 TI 的双通道 4A 隔离栅极驱动器，一片驱动一相半桥（共 3 片驱动 6 管）。左侧接收 MCU 的 SPWM 逻辑电平，右侧输出隔离的驱动脉冲；互补模式 + 硬件死区（死区由 DT 引脚外接电阻设定），从硬件层面杜绝上下桥臂直通，这是数字电源最该做的可靠性设计。隔离耐压高（约 5700 Vrms），功率地与控制地彻底分开。
设计分析：驱动电源采用隔离电源供电（设计图中有"URB4815 隔离 V1"模块，48V→15V 隔离），而非自举电容方案——三相桥下管调制时自举电容会掉电，隔离电源方案在深调制、低频（20Hz）工况下更可靠，这正是本题需要 20~100Hz 变频输出所必须考虑的。
勘误：原文只写"驱动电路采用 UCC21520"，未说明驱动侧供电来源；实际 6 路驱动电源（含 URB4815 隔离模块）是独立设计的，这属于重要的工程细节，值得读者注意。

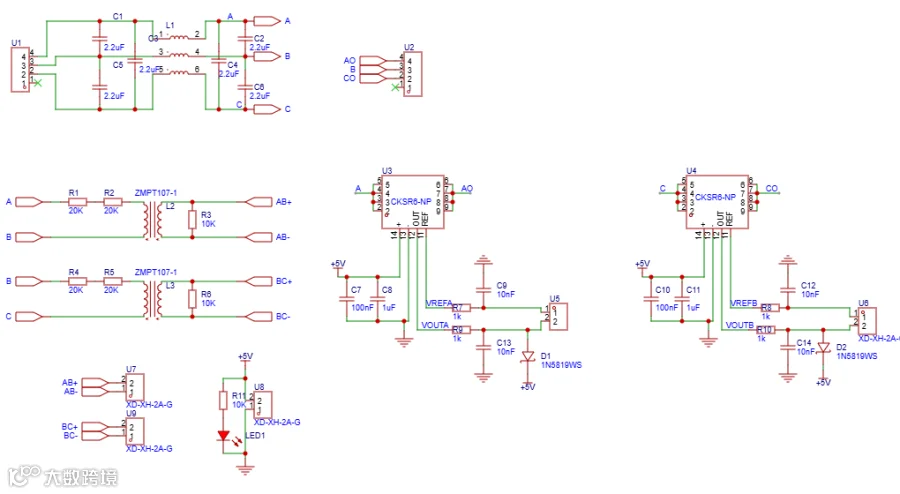

② 采样滤波电路（ZMPT107 + OPA2188 + CKSR6-NP）
我的理解：电压采样用 ZMPT107 电压互感器（变压器隔离，把 32V 线电压按变比缩小），后接 OPA2188 零漂移精密运放做差分放大（抑制共模干扰、兼顾增益精度），再经 1.65V 基准抬升把双极性正弦搬到单电源 ADC 的中间电平；电流采样用 CKSR6-NP 闭环霍尔电流传感器（原副边隔离、线性度好），输出电流按匝比比例送入调理电路。ADC 由 PWM 载波中心对齐触发同步采样，采到的是开关周期平均电流而非纹波尖峰。
设计分析：电压用互感器换取隔离与安全，电流用闭环霍尔换取精度（发挥部分对回馈电流精度敏感，弃互感器改霍尔正是为此）；两路都做 1.65V 抬升 + 滤波，保证 ADC 满量程利用。滤波链路在逆变输出加 LC + 三相共模电感，同时压住差模纹波与共模噪声。
勘误：原文"将差分信号送入主控板的减法器将高频噪声消除"表述不严谨——实际是差分放大器抑制共模 + 低通滤波抑制高频，"减法器"指的就是 OPA2188 差分级，消噪主要靠后级滤波，两者作用不同；另外 ZMPT107 属工频型互感器，20Hz 低频段频响裕量偏小（测试未公开低频 THD 数据），建议备赛时补测。

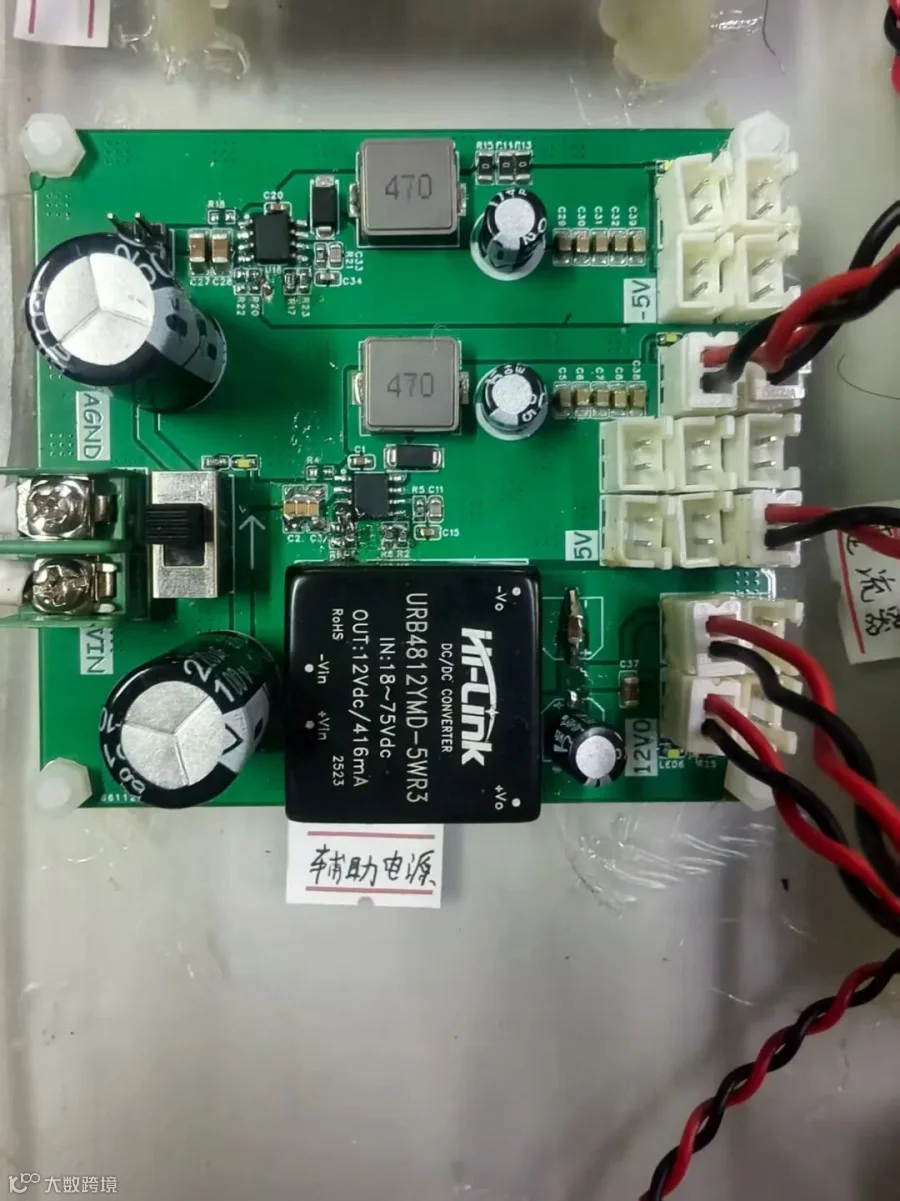

③ 辅助电源电路（TPS54360 + URB4812 隔离模块）

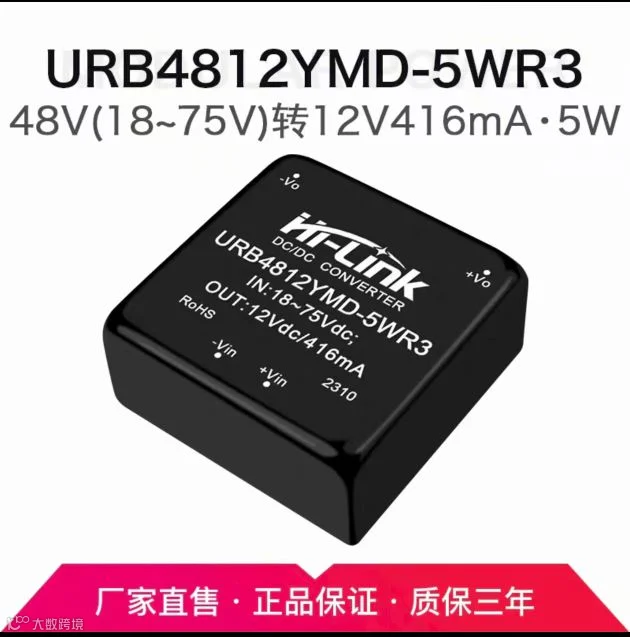

我的理解：两级电源架构——TPS54360（4.5~60V 宽压 Buck，60V 耐压留足母线裕量）先从 55V 母线预稳压到中间电压，再经海凌科 URB4812YMD-5WR3（48V 输入隔离模块，5W）输出隔离的 +12V/+5V，分别供驱动侧与逻辑侧。隔离点落在驱动供电与信号供电之间，配合隔离驱动、隔离采样，实现整机"功率地 / 控制地"两套地系统。
设计分析：宽压输入保证母线电压波动（回馈瞬间可能抬升）下控制电源不跌落；隔离模块耐压与功率（5W）对该系统绰绰有余。对比赛而言，这套电源是"看不见但绝不能出错"的部分——很多队伍烧板根源是辅助电源地回路串扰。
勘误：原文"从直流稳压电源取电经隔离电源输出 +12V 和 +5V"省略了 TPS54360 预稳压级；完整链路是 55V → TPS54360 Buck → URB4812 隔离 → 12V/5V。另注意驱动侧实际用的是 URB4815（15V 输出），与逻辑侧 12V 不是同一路，原文未区分。
④ 防倒灌二极管（DG7512 理想二极管）
我的理解：普通二极管正向压降约 0.7V，2A 级电流下损耗可观且母线电压被压降拉低；理想二极管（DG7512 成品模块，75V/12A）用 MOSFET 实现"近似零压降（mV 级）+ 单向导通"，反向完全截止。能量回馈时母线电压可能被抬升到高于电源输出，若无此器件，回馈电流会倒灌进直流电源本体——轻则电源过压保护、重则损坏电源。
设计分析：这是能量回馈系统的安全基石，也是本设计对题目本质理解最深的一处——把"回馈"从概念落实到防止电流反灌的电路细节。选型裕量足（75V vs 55V 母线、12A vs 2A 电流）。很多队伍忽视这一点，导致发挥部分母线电压异常泵升、电源保护跳机。
勘误：原文"放止电流倒灌"为错别字（已列入 5.2 勘误表）；并建议注明该器件为成品模块（内含 MOSFET + 驱动控制），复刻时可按耐压/电流要求替换同规格模块。
控制策略解读：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
两变流器通过共用直流母线自然耦合：回馈功率增大 → 母线电压有抬升趋势 → 电源输出电流自动减小 → P_d 下降。软件上在 ADC 中断内完成闭环与过流保护，监测电流超阈值即封锁/降额 PWM。

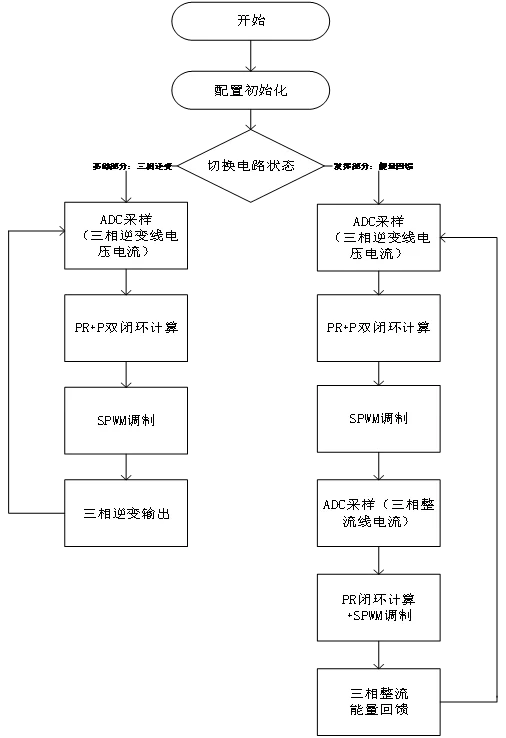

程序流程图：

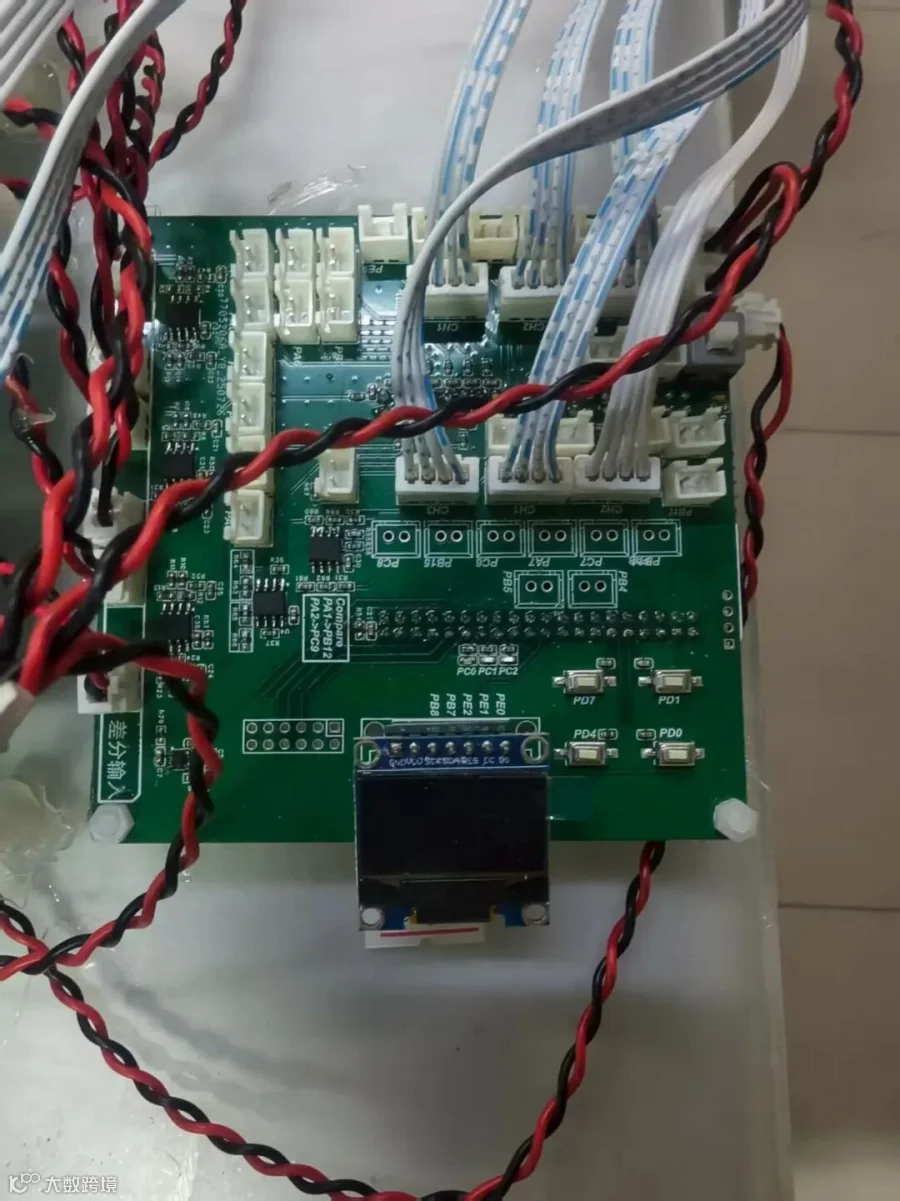

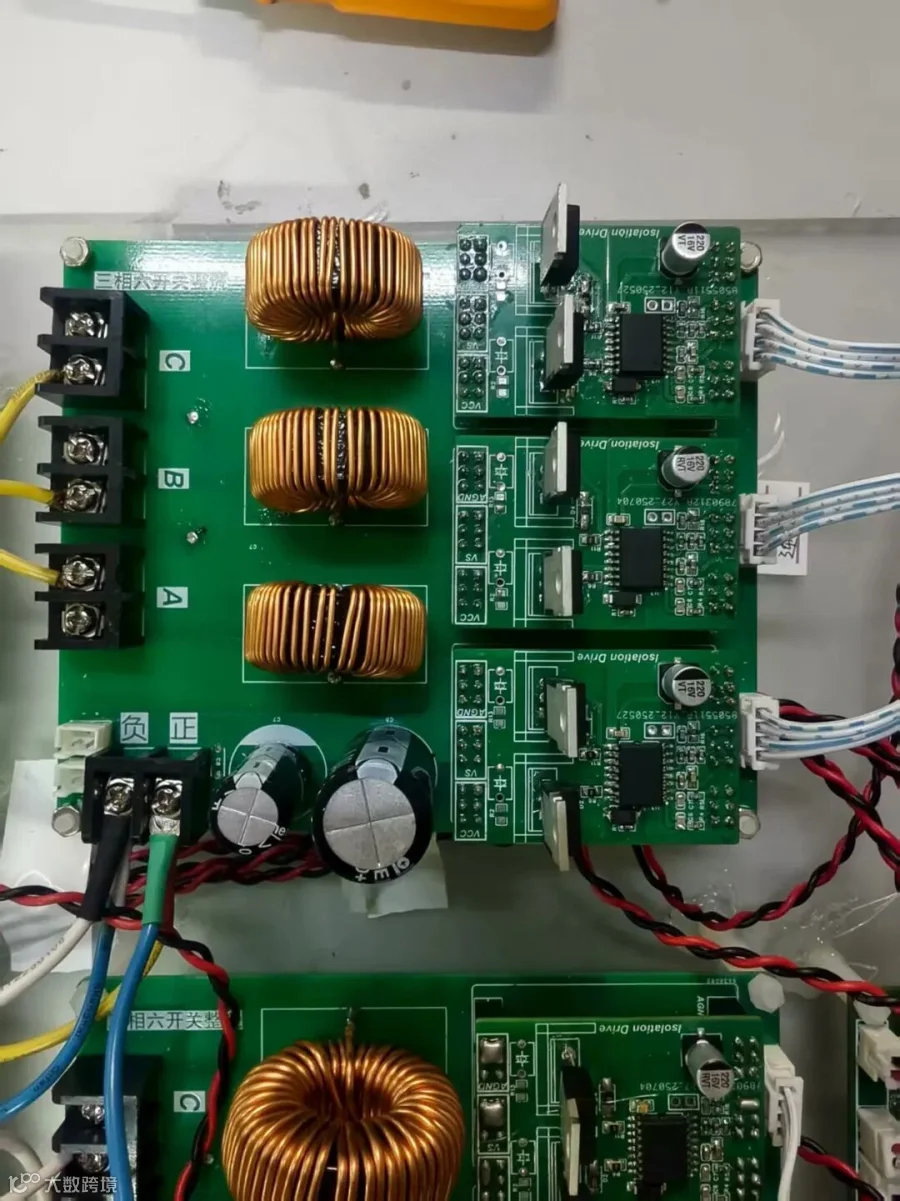

实物结构（功率板 / 主控板 / 辅助电源 / 连接单元分板设计）：
5.2 原文勘误（已核验修正）
|
|
|
|
|
|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5.3 优缺点分析（教练视角）
优点
- 模块化分板设计
（分线板 / 驱动板 / 整流板 / 采样板 / 辅助电源独立）：3 人分工并行、故障定位快，比赛 4 天节奏下这是重要工程优势； - 功率与控制全隔离
（隔离驱动 + 隔离电源 + 互感器/霍尔采样）：抗干扰强、安全性高，烧板风险显著降低； - 防倒灌理想二极管
是回馈系统的关键保护件，体现对题目"能量回馈"本质的深入理解； -
连接单元 LC + 三相共模电感双保险，共模噪声抑制到位； -
实测指标优秀且留足裕量：THD 0.6%（要求 ≤2%）、调整率 0.03%（要求 ≤0.3%）、P_d 6.17W； - 资料全套公开、可复刻性高
，是备赛队伍极佳的对照范本。
缺点与改进空间
- 自研占比低、成本偏高
：主控用成品开发板（天空星）、电源/防倒灌用成品模块，复刻成本约 ¥1000；备赛期建议掌握"最小系统自建 + 分立器件方案"，比赛可选但不建议依赖成品板； - ZMPT107 工频变压器式互感器
频响低频裕量小，20Hz 低频段精度值得补测；可换电阻分压 + 隔离运放（如 AMC1311），体积小、频响平坦； - 变流器 2 为单闭环
（电流 PR + 电压前馈），母线电压依赖电源钳位、回馈动态受限；加显式母线电压外环可提升回馈深度与抗扰动能力； -
霍尔传感器成本高，对精度容忍度高的场景可换采样电阻 + 隔离运放降本； -
THD 0.6% 已达标但未做死区补偿，加入后 THD 可进一步压低；20Hz 低频段与 100Hz 高频段的 THD 测试数据未公开，建议补测留档； -
未公开软启动/母线预充细节，上电冲击管理有优化空间。
5.4 资料清单与参考来源
全套资料已收录至：03_优秀作品与参考设计/2025_A_国一参考设计/（设计框图、驱动/采样/辅助电源原理图、程序流程图、主控板/功率板/辅助电源/连接单元实物图、3 组测试结果截图，共 17 件）
参考来源（保留原链接）：
-
立创开源广场 · 2025-A 国一完整工程（原理图 + PCB + 源码 + 报告 + 演示视频 + 实物图）：https://oshwhub.com/23242acd/2025-electric-race-power-problem -
25 电赛 A 题满分方案解析（博主亲历，达成全部指标，可交叉印证）：https://zhuwenguan.github.io/blog/2025/08/08/25电赛A题满分方案解析/ -
国一方案分享（TMS320F280049C + DPWM + 效率优化详解，可作对照）：https://www.cnblogs.com/yxysuanfa/p/19125625
🤝 六、互动环节
❓ 今日小思考
本设计的变流器 2（回馈侧）采用"电流 PR 环 + 电压前馈"的单闭环控制，直流母线电压完全依赖 55V 直流电源钳位。请思考：① 若测试电源内阻较大或功率不足，这种方案会暴露什么问题？② 若改为"母线电压外环 + 电流内环"双闭环，回馈动态与深度会有什么改善？
