💡 电路名称
稳压管稳压电路（Zener Voltage Regulator / Shunt Regulator）
昨天我们讲了 LED 限流电阻：用 R1 把多余的电压"吃掉"，让 LED 电流保持在安全值。但 R1 只能限制电流，不能稳定电压。今天介绍一个能"自动稳压"的元件 — 稳压管（Zener Diode）：当它反向击穿时，两端电压几乎恒定，等于一个固定值 Vz（比如 5.1V、12V…）。把稳压管反着接在电源两端，配合一颗限流电阻 R1，无论输入电压怎么波动、负载怎么变化，输出都能稳稳地维持在 Vz — 这就是最简单、最经典的"并联型稳压器"，几乎所有电源适配器、充电器内部都用它做第一级粗稳压。
🗺️ 电路图
3 个元件就够了，比 LED 限流电阻还简单：
电路连接：
-
V1（12V 电池 / 不稳定电源）→ R1（限流电阻）→ VOUT 节点 -
稳压管 D1（5.1V Zener）反向并联在 VOUT 与 GND 之间（阴极朝 VOUT，阳极朝 GND）
核心公式：
1. 稳压管电流 Iz = (Vin - Vz) / R1 (当 Vin > Vz) 2. 输出电压 Vout ≈ Vz (当 Vin > Vz) 3. 输出电压 Vout = Vin (当 Vin < Vz，稳压管未击穿) 4. 限流电阻选择 R1 = (Vin_max - Vz) / Iz_min (确保 Iz 始终 > 0) 典型算例（本电路参数）：
-
Vin = 12V, Vz = 5.1V, R1 = 220Ω -
Iz = (12 - 5.1) / 220 = 31.4 mA -
Vout = 5.1V（稳压管把输出钉死在 5.1V） -
P_R1 = (12 - 5.1) × 0.0314 = 216 mW -
P_Z = 5.1 × 0.0314 = 160 mW
🌊 输入/输出波形对比
稳压管稳压是纯 DC 电路，没有时间变化。我们展示两种视角：

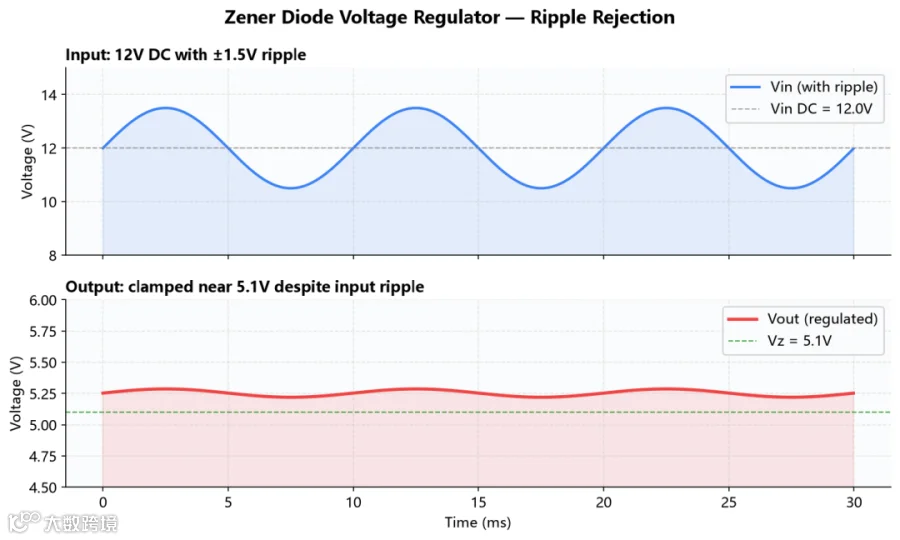

图1：输入纹波 vs 稳定输出
关键观察：
-
🔵 蓝色（Vin）：12V DC ± 1.5V 纹波（峰谷波动 3V） -
🔴 红色（Vout）：稳压管把输出"钉死"在 5.1V，几乎没有波动！ -
💡 核心效果：输入波动 25%，输出波动 < 0.5% — 这就是稳压管的魔力

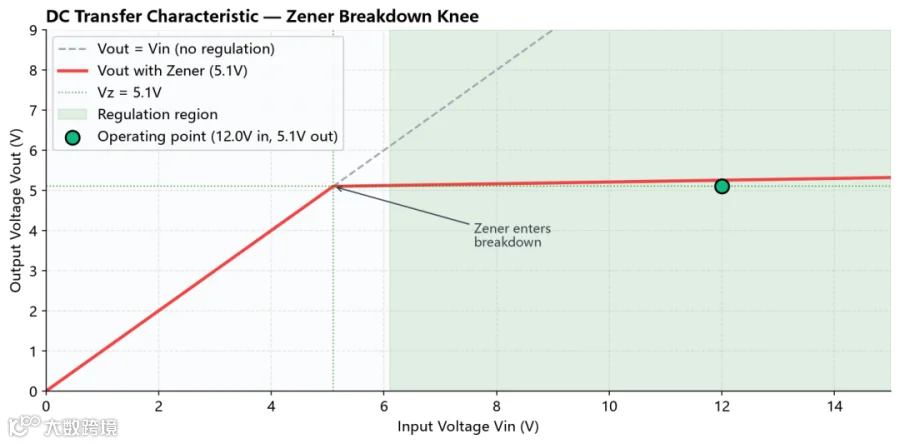

图2：DC 传递特性（Vout vs Vin）
关键观察：
-
⚫ 灰色虚线（Vout = Vin）：无稳压时输出跟随输入 -
🔴 红色实线（带 Zener）：当 Vin 超过 5.1V 后，输出紧紧咬住 5.1V 不变 -
🟢 绿色阴影（稳压区）：Vin > 6V 的整个区域，输出都在 5.1V 附近 -
🟢 工作点 (12V, 5.1V)：标注典型工作条件 -
📏 拐点 = 5.1V：稳压管从"关闭"切换到"反向击穿"的临界点
🔬 LTspice 真实仿真（V1=0~15V .dc 扫描，R1=220Ω，5.1V Zener 模型）
📐 LTspice 仿真电路原理图
