两台逆变器并联后频率自己撞上：这道A题让九成队伍死在"环流"上（2026-08-17）

副标题：电赛每日一题 · 第 9 期 ｜ 今日拆解：2023年A题 单相逆变器并联运行系统
栏目主编：NUEDC国一教练 / 资深硬件架构师 ｜ 本期更新：2026-08-17

---

📌 一、赛题速览与难点剖析

一、原题再现

任务

设计并制作由 2 个单相逆变器 组成的并联系统。逆变器并联后可为电阻负载 R_L 供电，也可通过变压器 T 并入 220 V 电网。两个逆变器各自独立，不得共用一个控制器，各由独立的直流电源供电。

要求

层次	指标项	具体要求
基本 (1)	单机带载	断开 S2、闭合 S1，仅逆变器 1 向 RL 供电；Uo = 24 V ± 0.2 V，fo = 50 Hz ± 0.2 Hz，Io = 2 A
基本 (2)	谐波质量	输出交流电压总谐波畸变率 THD ≤ 2%
基本 (3)	效率	逆变器 1 的效率 ƞ ≥ 88%
基本 (4)	负载调整率	Io 在 0 A ~ 2 A 间变化时，负载调整率 SI1 ≤ 0.2%
发挥 (1)	双机并联带载	断开 S2、闭合 S1，逆变器 1 和 2 并联共同向 RL 供电；Uo = 24 V，fo = 50 Hz，Io = 4 A
发挥 (2)	并联并网定流	断开 S1、闭合 S2，并联并网，能在 2 A ~ 4 A 范围内按数字设定输出电流 Io，误差绝对值 < 设定值的 6%
发挥 (3)	电流分配	并网且 Io 在 1 A ~ 3 A 间变化时，电流比值 K = Io1 : Io2 可在 0.5 ~ 2 内按数字设定自动分配，相对误差绝对值 ≤ 5%
发挥 (4)	其他	创新点与附加功能

说明

▸ 测试点需合理设置，测试过程中不得重新接线；可用功率分析仪测效率 / THD；

▸ 逆变器 1（含直流辅助电源）仅由直流电源 1 供电，逆变器 2（含直流辅助电源）仅由直流电源 2 供电；基本 (3) 测试时辅助电源耗能计入效率；

▸ 负载调整率定义 S_I1 = |U_o2 − U_o1| / U_o1（U_o1 为 I_o = 0 A 时输出电压，U_o2 为 I_o = 2 A 时输出电压）；

▸ 基本 (1)(3)(4) 测试时 I_o 应达 2 A，低于 1.8 A 不得分；发挥 (1) 测试时 I_o 应达 4 A，低于 3.8 A 不得分；

▸ 相对误差 δ = |K_设定 − K_实测| / K_设定；

▸ 逆变器 1 与逆变器 2 各自独立，不得共用一个控制器；

▸ 直流电源 1 和 2 自备；

▸ 逆变器并网时，应满足并网条件，确保人员及设备安全。

评分标准

部分	分值
设计报告（方案论证 3 / 理论分析与计算 6 / 电路与程序设计 6 / 测试方案与结果 3 / 结构规范性 2）	20
基本要求（第 1~4 项）	10 + 12 + 14 + 14 = 50
发挥部分（第 1~3 项 + 其他）	15 + 15 + 15 + 5 = 50
总分	120

判分关键解读：

▸ 🟢 基本 (1) 是"门票题"——10 分的纯硬件活（SPWM + LC 滤波 + 闭环稳压），U_o 24 V ± 0.2 V 即 0.83% 精度、f_o 50 Hz ± 0.2 Hz 即 0.4% 精度，稳压稳频精度在 PID 闭环下都容易达到；不拿这分没法继续；

▸ 🟡 基本 (2) THD ≤ 2% 是 12 分"质量门槛"——LC 滤波器截止频率一般取基波的 5~10 倍（250 Hz~500 Hz），但 THD 还受死区效应、闭环带宽、采样精度影响，死区补偿不到位 THD 直接 5% 起步；

▸ 🟠 基本 (3) 效率 ≥ 88% 是 14 分"工程题"——MOSFET 导通电阻 + 开关损耗 + 磁性元件损耗 + 辅助电源功耗，辅助电源耗能要计入分母，自耗 100 mA/3.3 V 就直接扣 0.5% 效率；

▸ 🟠 基本 (4) 负载调整率 ≤ 0.2% 是 14 分"数字控制题"——纯硬件做不到，必须 PID 闭环稳压，SI1 ≤ 0.2% 即 48 mV/24 V，一般数字 PI 控制在稳态下能做到 0.05%~0.1%；

▸ 🔴 发挥 (1) 双机并联 4 A 是 15 分"拓扑题"——两台独立逆变器并联输出，环流不抑制就炸保险丝；

▸ ⚫ 发挥 (2)(3) 并网 + 电流分配 是 30 分"控制策略题"——锁相环（PLL）+ DQ 解耦 + 下垂法/主从均流，任何一环出错全部 0 分；

▸ 🟣 并网安全 是"一票否决项"——题目"应满足并网条件，确保人员及设备安全"，孤岛检测 + 同期合闸做不出来直接扣 10~20 分。

题目核心任务（大白话版）

这题的本质是"让两台独立逆变器乖乖并联，再让它们乖乖并网"。基本要求考的是"单台 24 V/50 Hz/2 A 交流源做得好不好"——SPWM + LC 滤波 + PID 闭环稳压的经典活；发挥部分考的是"两台并联时怎么不打架"（环流抑制）+ "并网时怎么不跳闸"（PLL 锁相 + 同期合闸 + 孤岛检测）+ "两台怎么分活干"（主从均流/下垂均流）。典型的"前稳后险"题——基础部分几乎所有队都能拿满分，但发挥部分 30 分让 9 成队伍栽在'环流'和'并网冲击'上。

官方原理图（图 1 — 系统结构框图）：

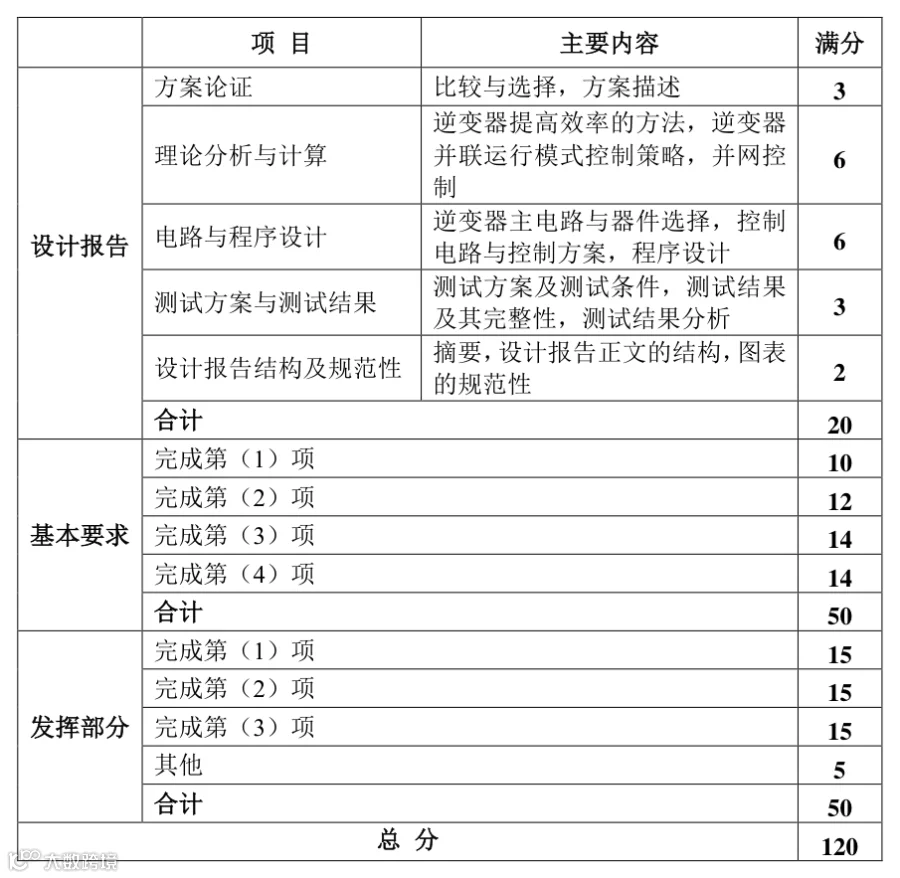

官方评分表：

题目工程背景（这题映射什么现实场景？）

模块	题目映射的现实工程
2 个单相逆变器独立并联	模块化 UPS （如维谛/伊顿的 N+X 冗余架构）——单台故障不影响整流系统；光伏组串逆变器并联（如阳光电源 SG 系列）——扩容不用换整机
S1 / S2 双刀双掷切换	电网/负载离并网无缝切换 （如户用储能 PCS）——电网停电时毫秒级切到离网模式
通过变压器 T 并入 220 V 电网	工频隔离并网 （vs 高频隔离）——大型光伏电站常用方案，变压器提供电压匹配 + 电气隔离
Uo = 24 V ± 0.2 V	恒压恒频（CVCF）逆变电源 ——通信基站、应急照明、工业控制柜的标准供电
THD ≤ 2%	IEEE 519 / GB/T 14549 谐波标准 ——并网逆变器入网硬性指标
负载调整率 ≤ 0.2%	高精度电源指标 ——对应工业级直流电源 / 航空电源规范
电流按比例 0.5~2 分配	储能电池组并联均流 （BMS 主从均流架构）——避免某些电池过充过放
不得共用控制器	分布式能源"无主从"并联 ——微电网孤岛运行的核心要求

为什么出这道题——电赛组委会的"小心思"：A 题是 2023 年电源类的"集大成"考题——它把单相逆变器最关键的四大能力（SPWM 调制、闭环稳压、并联均流、并网控制）压缩到 4 天、两个独立控制器上。学生能走通这题，就掌握了 80% 的现代电力电子核心技能——不管将来是做 UPS、光伏逆变器、储能 PCS 还是电动汽车充电桩，底层都是这套"逆变-稳压-并联-并网"逻辑。这也是为什么 A 题被称为"2023 年最'工程化'的题"——它考的不是奇技淫巧，而是工程师的"系统集成能力"。

二、大白话版解读

传统 vs 本题对比表

维度	传统电力电子实验课	A 题电赛
单台逆变器	用 EDA 仿真（PSIM / Saber）看波形	SPWM + LC 滤波 + PID 闭环稳压 ，还要在示波器上看实际波形
输出精度	仿真里随便定 1% 误差	Uo 24 V ± 0.2 V（0.83%）+ fo 50 Hz ± 0.2 Hz（0.4%） ——纯硬件稳态精度
并联运行	不考	2 台独立逆变器无通信并联 4 A ——环流不抑制就烧保险丝
并网控制	不考	数字 PLL + DQ 解耦 + 同期合闸 + 孤岛检测 ——4 项硬指标
控制器架构	单台 OK	2 台独立控制器，不得通信 ——必须用"无通信"均流策略（如下垂法）
效率	仿真里随便给 95%	ƞ ≥ 88% 含辅助电源 ——开关管 + 滤波电感 + 辅助电源 DC-DC 全计入分母

系统模块人话版

硬骨头分级（哪关最难过）

难度	项目	失败率	备注
⭐	基本 (1) SPWM + 滤波稳压	10%	模板化设计，HAL 库 + PID 即可
⭐⭐	基本 (2) THD ≤ 2%	30%	死区补偿 + LC 截止频率选取
⭐⭐⭐	基本 (3) 效率 ≥ 88%	40%	MOSFET 选型 + 辅助电源低功耗设计
⭐⭐⭐	基本 (4) 负载调整率 ≤ 0.2%	25%	PI 参数 + ADC 精度
⭐⭐⭐⭐	发挥 (1) 双机并联 4 A	60%	环流抑制 ——本节最难点
⭐⭐⭐⭐⭐	发挥 (2) 并网定流 4 A	75%	PLL 锁相 + 同期合闸 + 孤岛检测
⭐⭐⭐⭐⭐	发挥 (3) 电流按比例分配	70%	下垂法 / 主从均流

三、核心指标速查表

指标	要求	难度	关键设计点
Uo 稳态精度	24 V ± 0.2 V（0.83%）	⭐	电压有效值闭环 + PID
fo 频率精度	50 Hz ± 0.2 Hz（0.4%）	⭐	高精度晶振 + 定时器分频
THD	≤ 2%	⭐⭐	死区补偿 + LC 滤波器截止频率
效率	≥ 88%	⭐⭐⭐	MOSFET RDS(on) + 辅助电源功耗
负载调整率	≤ 0.2%	⭐⭐⭐	稳态误差分析
双机并联	4 A	⭐⭐⭐⭐	环流抑制 + 锁相同步
并网电流误差	< 6%	⭐⭐⭐⭐⭐	DQ 解耦 + 数字 PLL
电流分配 K	0.5~2，误差 ≤ 5%	⭐⭐⭐⭐⭐	主从均流 / 下垂法

四、最大卡脖子难点

1. 环流抑制：两台逆变器输出即使频率/相位/幅值都一致，仍有微小差异 → 环流。环流 = ΔU / Z（环流阻抗），ΔU 哪怕 0.5 V，环流阻抗只有 0.1 Ω 就能产生 5 A 环流——直接烧保险丝；

2. 并网冲击电流：PLL 锁相有误差（典型 1°~5°），相位差 5° 等效电压差 24 V × 2sin(2.5°) = 2.1 V，瞬态冲击电流可能 100 A+——必须在 PLL 误差 < 0.5° 后再合闸；

3. 孤岛检测：电网停电后逆变器继续供电形成"孤岛"，检修人员可能被电击——必须 0.5 s 内检测到并切离（IEEE 1547 标准）；

4. 死区效应：SPWM 同一桥臂上下管必须插入死区（典型 200~500 ns），但死区会让输出电压基波幅值降低、THD 升高——死区补偿不到位 THD 直接 3%~5%；

5. 辅助电源耗能计入分母：题目明确"基本 (3) 测试时，直流辅助电源的耗能应计入效率 ƞ 计算中"——辅助电源 DC-DC 自身耗电 100~300 mA，设计不好直接让效率从 92% 掉到 86%。

---

🛠️ 二、官方推荐/主流硬件方案（原理图级拆解）

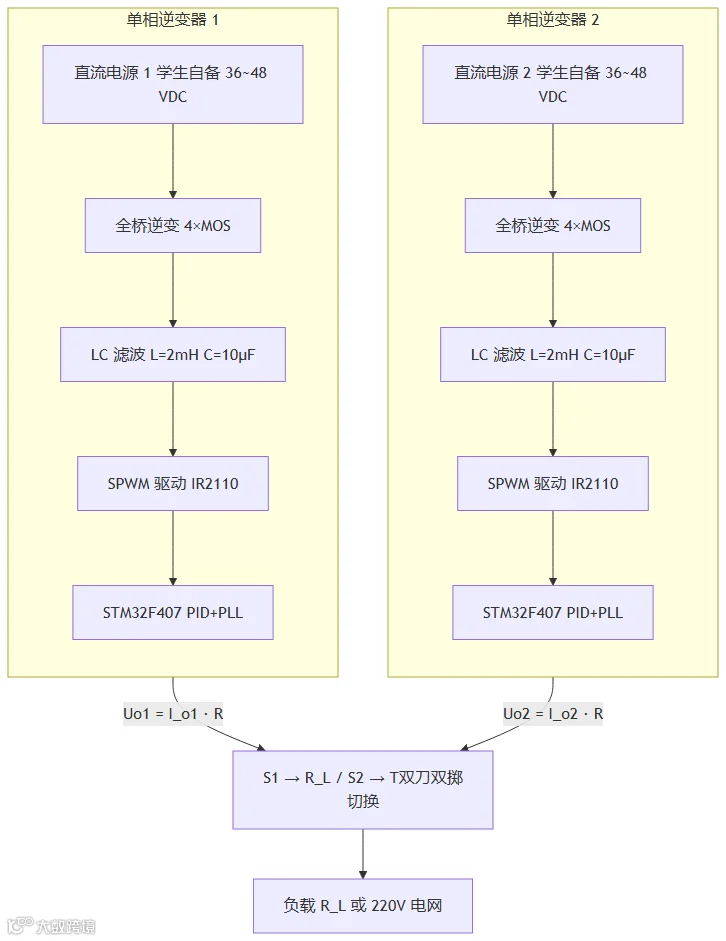

系统整体框图

按官方图 1 系统结构框图，2 台独立逆变器通过 S1（向负载）/ S2（经 T 向电网）切换输出模式：

关键点：两台逆变器完全独立、无任何通信——题目明文要求"逆变器 1 与逆变器 2 各自独立，不得共用一个控制器"。所以下垂法（基于本地有功/无功测量自动调节频率/电压）成为首选均流方案。

主电路拓扑结构

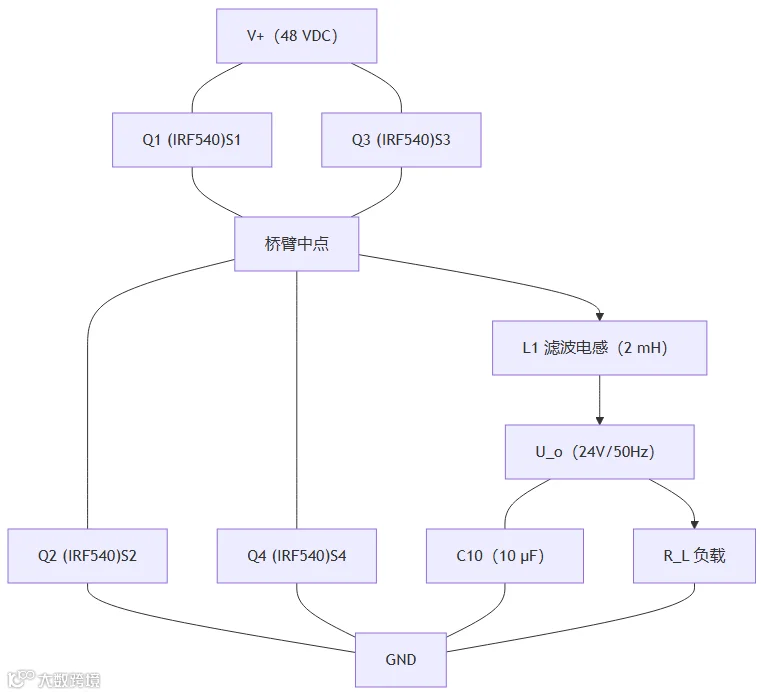

单台逆变器拓扑（单相全桥逆变 + LC 滤波）：
