- 项目名称
：HVCCPS V1.4（0-2200V 400W 高压数控电源） - 项目类型
：可调电源（高压 DC-DC） - 项目链接
：https://github.com/AzidoPP/HVCCPS-V1.4 （立创镜像：https://oshwhub.com/azidopp/project_ehjcgyyh ） - 项目图片
：
HVCCPS V1.4 项目封面：
主功率板、控制板与高压输出模块整齐摆放，背景为手绘风格的原理图草稿，标注 "2,200 V POWER SUPPLY"。

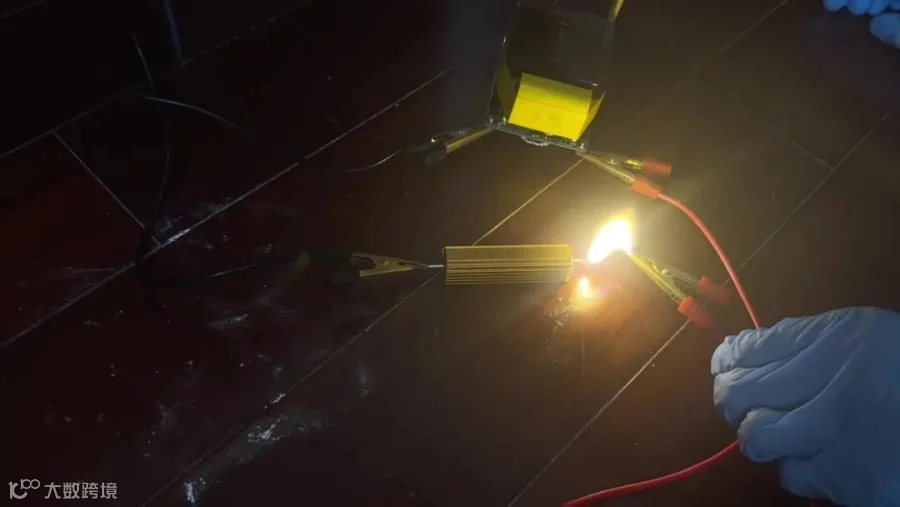

HVCCPS V1.4 高压拉弧测试：
输出端接大功率电阻，在暗光环境下进行 10 秒拉弧测试，验证 2200 V 级高压输出能力（危险，需专业防护）。
HVCCPS V1.4 电源架构图：
PSFB 移相全桥经变压器隔离升压后，由整流/稳压与多级 LDO 衍生出控制板、栅极驱动、高压侧采样及风扇等多路供电轨，由 STM32G474 统一调度。

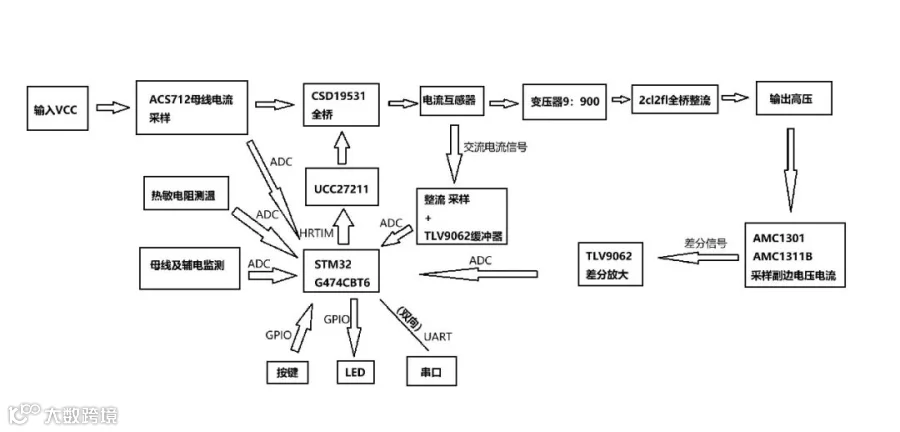

HVCCPS V1.4 硬件架构简图：
STM32G474 通过 HRTIM 输出四路带死区驱动经隔离驱动推动 PSFB 功率级，并采集高压/电流反馈做 CV/CC/CP 三环闭环；辅以 OLED/编码器交互与 WebSerial 上位机，硬件级 OCP/OTP/UVLO/OVP 全程保护。
- 硬件平台
：STM32G474CBT6（ARM Cortex-M4F @170MHz，内置 HRTIM 高分辨率定时器）+ PSFB 移相全桥功率级 - 开源状态
：已提供原理图 (立创 EDA 专业版 EasyEDA 工程 .epro2 + Gerber 制板文件 + BOM.xlsx，GPL-3.0) | 软件仅提供编译固件（固件源码加 QQ 群 582594264 免费获取，上位机 WebSerial 开源） - 核心亮点
： -
参数硬核：输出 0–2200V / 0–200mA / 0–400W 数控可调，CV / CC / CP 三环并行仲裁（取最小占空比闭环），电压精度 ±0.5%，电流精度 ±1%，峰值效率 96%，功率密度约 40 W/in³，整机仅 292g -
拓扑与保护扎实：PSFB 移相全桥，STM32G474 HRTIM 生成四路带 200ns 死区的驱动；硬件级 OCP（原边 COMP1 → HRTIM FAULT4 异步关断）+ 软件 OTP（70℃）+ 母线 UVLO/OVP 窗口保护 + IWDG 独立看门狗，保护动作锁存可恢复 -
高压设计规范：次级高压侧 PCB 间距 ≥9.5mm，可扩展更高输出电压；变压器 EC49 磁芯 9:900（1:100 匝比），打样约束漏感<10µH、励磁>300µH -
文档与验证完备：中英双语 README + 实物装配照 + 效率实测数据 + 50kHz 满载波形测试数据 + WebSerial 上位机（免装驱动），B 站/YouTube 完整视频教程；2026-08-08 仍在更新，活跃度高 - 推荐理由
：0-2200V / 400W 的实验室级高压数控电源，PSFB 移相全桥 + STM32G474 三环控制，星火计划 2026 双平台开源（EasyEDA 工程+Gerber+BOM 齐备），作者提供电弧实测与全套视频教程——今日候选池里最惊艳的硬核之作。
📋 项目简介
HVCCPS V1.4 是一款基于 STM32G474CBT6 的数控高压 DC-DC 电源，功率级采用 PSFB（移相全桥）拓扑，可用于高压电容充电及实验室高压供电，支持 CV（恒压）、CC（恒流）与 CP（恒功率）三环控制。在推荐工作条件下，输入为 18–28 V DC，输出 0–2200 V / 0–200 mA / 0–400 W，功率密度约 40 W/in³。PCB 使用立创 EDA 专业版设计，GitHub 仓库提供完整工程、Gerber 与 BOM，便于复刻与二次开发。
🔧 设备参数
-
主控 MCU：STM32G474CBT6，外部 8 MHz HSE，系统主频 170 MHz。 -
控制模式：CV / CC / CP 三环 PI 自动仲裁。 -
通信接口：USART3（PB10/PB11，115200 baud 8N1）；上位机通过 WebSerial 控制。 -
输入连接器：XT30；高压输出：M3 螺丝孔。 -
交互：A / B 两组预设按键，可脱机运行与停机。 -
保护：硬件 OCP（COMP1→HRTIM FAULT4 异步关断）、软件 OTP（70 ℃）、母线 UVLO/OVP 窗口保护、独立 IWDG 看门狗。
🎯 项目背景
HVCCPS V1.4 面向高压电容充电与通用实验室高压供电场景。作者采用 PSFB 移相全桥 + 1:100 隔离升压变压器，把 18–28 V 低压直流提升到 2200 V 级高压输出，并通过 STM32G474 的内置 HRTIM 实现四路带死区驱动与三环数字控制。项目以 GPL-3.0 开源硬件与固件，GitHub 与立创开源平台同步发布，作者强调高压输出具有致命危险，操作前必须做好绝缘与放电措施。仓库提供完整 EasyEDA Pro 工程、Gerber、BOM、WebSerial 上位机与 B 站/YouTube 视频教程，方便有高压经验的玩家复刻和二次开发。
📊 核心参数
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
📐 完整原理图（按功能区块）
HVCCPS V1.4 采用 EasyEDA 专业版设计，仓库提供完整工程文件 ProPrj_HVCCPS_V1.4_Release.epro2 与 BOM。按功能可将整机划分为以下区块：
|
|
|
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HVCCPS V1.4 原理图 P1 页（完整页）：
工程 hvccps v1.4 的 P1 页完整电路。

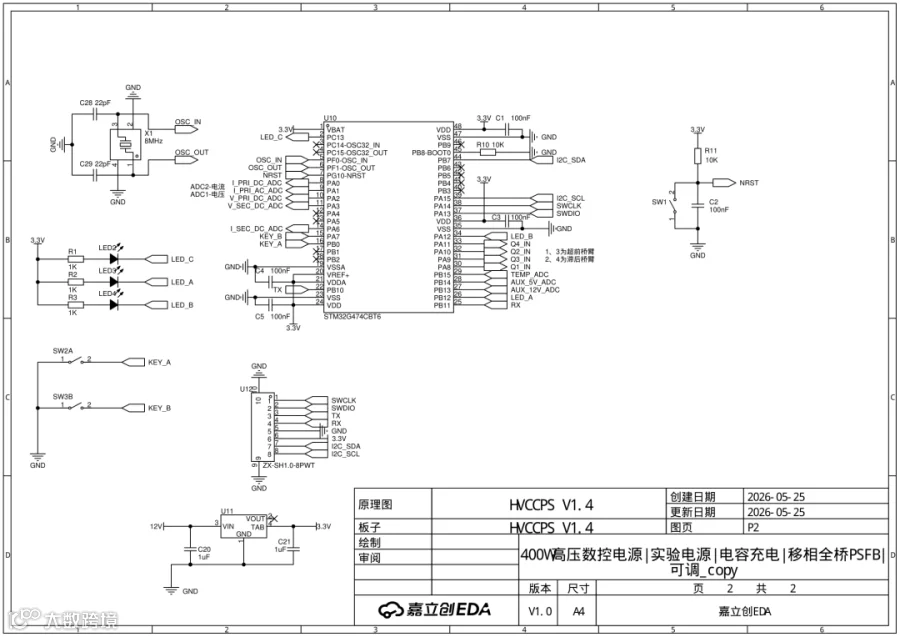

HVCCPS V1.4 原理图 P2 页（完整页）：
工程 hvccps v1.4 的 P2 页完整电路。
