💡 电路名称
三极管共射放大电路（Common-Emitter Amplifier，2N2222 + 4 电阻分压偏置）
昨天我们用 NPN 三极管（2N2222）当"电子开关"——基极给 5V → 集电极直接拉到地，LED 亮。今天我们让三极管工作在线性放大区，给它一个小信号正弦波（10mV），输出端得到一个放大了约 250 倍、反相 180° 的正弦波（约 2.5V）——这就是所有模拟电路的心脏 💓：共射放大器。麦克风、音频功放、运放内部、收音机前端……几乎所有信号放大的第一级都用这个电路。
🗺️ 电路图

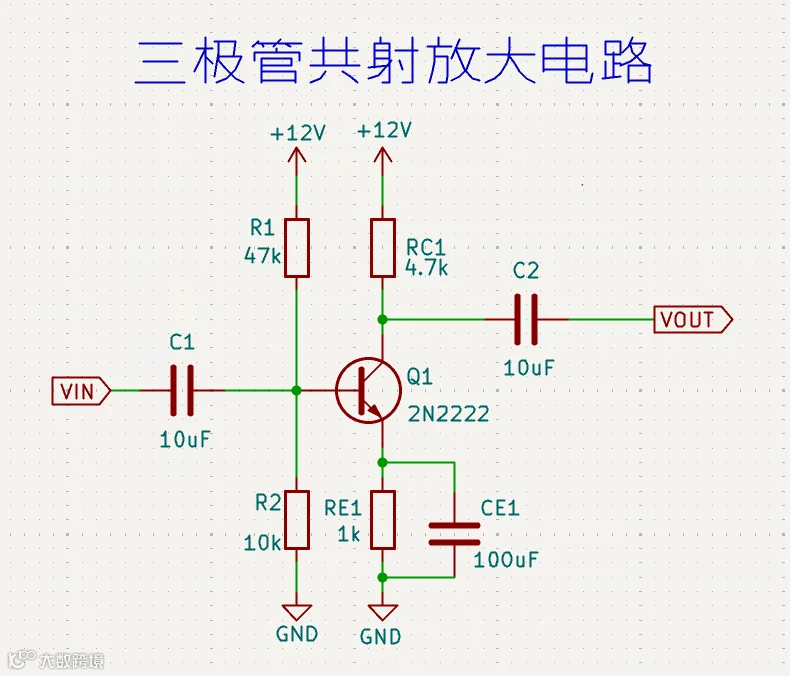

8 个核心元件组成的"分压偏置共射放大器"（不含电源）：

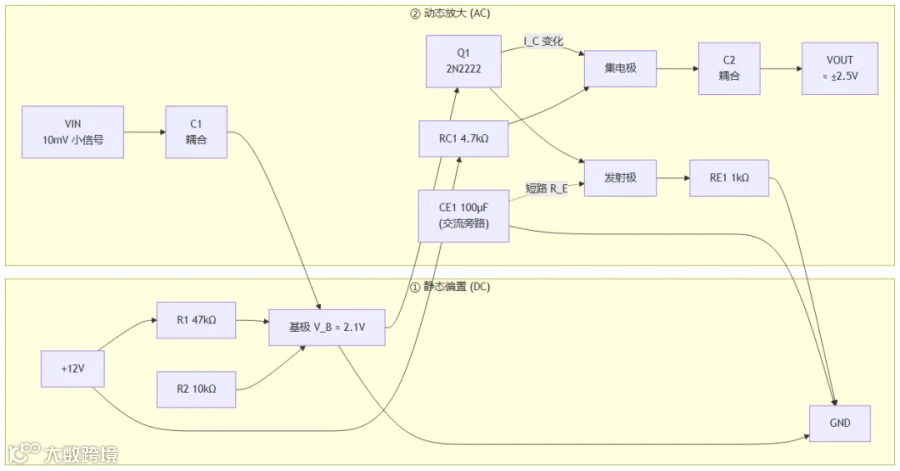

最经典的小信号放大结构：4 电阻组成分压器给基极提供稳定静态工作点，RC1 把集电极电流变化"翻译"成电压变化，C1/C2 隔直流让小信号进得去出得来，CE1 把发射极电阻"短路"以获得高增益。
|
|
|
|
|---|---|---|
| VIN
|
|
|
| C1
|
|
输入耦合电容
|
| R1
|
|
上偏置电阻
|
| R2
|
|
下偏置电阻
|
| Q1
|
|
核心放大管
|
| RC1
|
|
集电极电阻（负载）
|
| C2
|
|
输出耦合电容
|
| RE1
|
|
发射极电阻
|
| CE1
|
|
发射极旁路电容
|
两对"分压对"让电路稳定工作：
🌊 输入/输出波形对比
1kHz 10mV 峰值小信号正弦 经 254 倍反相放大后的理论波形（理想线性模型、未接负载）：
|
|
|
|
|---|---|---|
| ① VIN |
|
|
| ② VOUT |
|
|
| ③ VIN × A_V |
|
|
关键参数验证：
|
|
|
|
|---|---|---|
| 静态 V_B |
|
|
| 静态 V_E |
|
|
| 静态 I_C |
|
|
| 静态 V_C |
|
|
| r_e |
|
|
| |A_V| |
|
|
🔬 LTspice 仿真验证
仿真环境 LTspice 26.0.2（-b -ascii 批量模式）。原理图与波形数据由 scripts/day-17-rebuild.py 自动生成——元件引脚坐标直接解析官方 .asy 符号，连线后自检无浮空节点，因此仿真日志 0 WARNING。

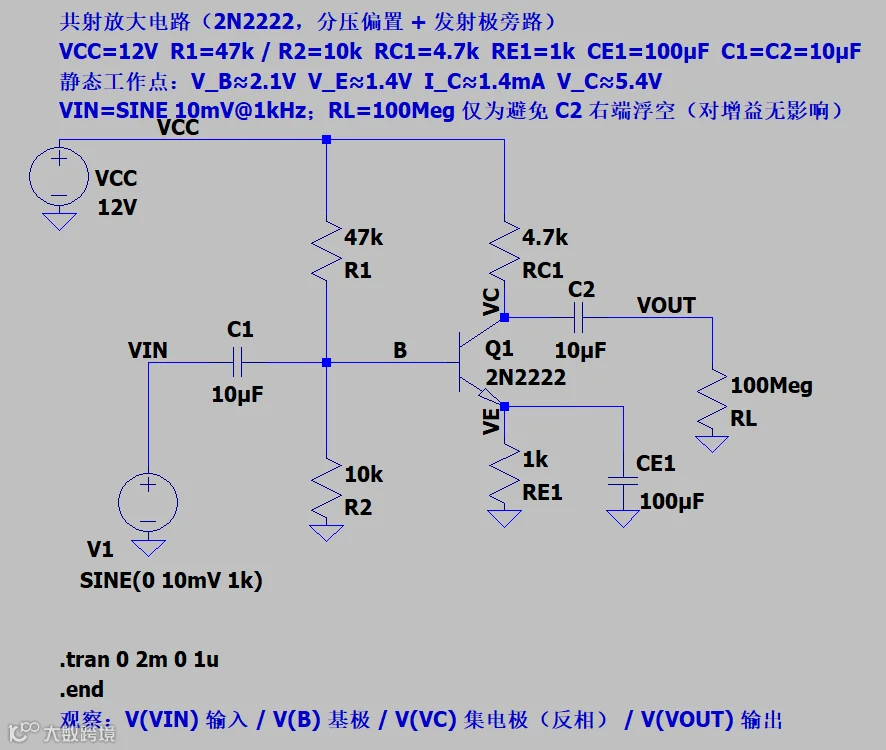

LTspice 仿真原理图（拓扑与 🗺️ 电路图一致，只多了一个 100MΩ 虚拟负载）：
仿真电路在 C2 输出端接了 RL = 100MΩ 虚拟负载，只为避免 C2 右端浮空报错，对增益无影响（100MΩ ‖ 4.7kΩ ≈ 4.7kΩ）。真实接 10kΩ 负载时增益会降到约 158 倍。
输入侧：VIN 经 C1 隔直后，骑在基极 2.05V 偏置上（黄=输入，青=基极）

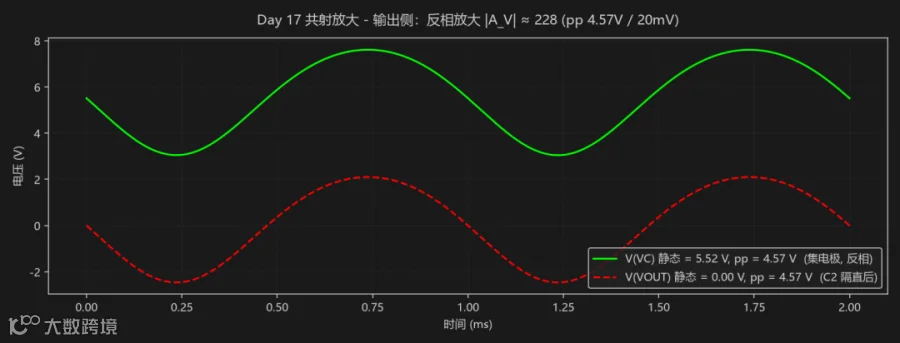

输出侧：集电极反相放大，C2 隔直后中心回到 0V（绿=集电极，红=输出）
