🏆 今日精选（来自 GitHub）
- 项目名称
：VBA Curve Tracer（VBA 曲线示踪仪） - 项目类型
：[半导体 / 晶体管曲线示踪仪]（相邻类目 · 仪器仪表，四大核心类目之外的高阶仪器） - 项目链接
：https://github.com/paulvee/VBA-Curve-Tracer - 项目图片
：
VBA Curve Tracer 整机内部结构：
打开外壳可见主基板、前面板控制板、背板、电源变压器、散热片与飞线，4 块 PCB 模块化布局清晰。
VBA Curve Tracer 实测 I-V 曲线：
前面板接线后，外接数字示波器 X-Y 模式即可显示 BJT / FET / 二极管 / 晶闸管等器件的 I-V 特性曲线族。
- 硬件平台
：以模拟信号链为主 —— 含 DAC 步进电流源 / 三角波发生器 + 多路隔离电源（AC 供电、DUT 供电、X-Y 供电）；无 MCU 固件，纯硬件仪器，I-V 曲线由外接数字示波器 X-Y 模式显示 - 开源状态
：已提供原理图（格式：完整 PDF + 分模块 PNG —— Main Board / Front Board 各含逐页原理图）| 软件 [无软件，纯硬件仪器] - 核心亮点
： -
性能对标泰克 Tektronix 577 级曲线示踪仪，可测绘 BJT / FET / 二极管 / 晶闸管等器件的 I-V 特性曲线族（步进基极/栅极电流 × 扫描集电极/漏极电压） - 4 块 PCB 模块化设计
（主基板 + 前面板 + 前面板控制板 + 背板，2 层 FR-4，145 × 240.6 mm），配套完整 Gerber、Excel BOM、装配 / 校准 / 验证说明 PDF 一应俱全 - 大学实测背书
：作者所在大学据此批量制作 10 台用于实验室教学；EEVblog 社区长期活跃，BOM 持续修订（2025-08 仍有更新），证明可复刻、可量产 - MIT 许可
，全文档公开，个人可下单打板自组；作者无偿分享、仅要求复刻者自行验证电路可行性 - 推荐理由
：把"实验室级的半导体曲线示踪仪"做成完全开源、可自组的 DIY 项目，硬核程度与完成度都极为惊艳，是四大核心类目之外最值得收藏的仪器级开源硬件。
📋 项目简介
VBA Curve Tracer 是一台半导体/晶体管曲线示踪仪的开源复刻项目，由 Paul Versteeg、Mark Allie 与 Bud Bennet 合作完成。仓库包含构建所需的全部文件：主基板 / 前面板控制板 / 背板 / 前面板共 4 块 PCB 的 Gerber、完整原理图 PDF、Excel BOM、装配/校准/验证说明 PDF。仪器性能对标泰克 Tektronix 577 级曲线示踪仪，可测绘 BJT / FET / 二极管 / 晶闸管等器件的 I-V 特性曲线族。作者所在大学据此批量制作 10 台用于实验室教学，项目采用 MIT 许可，BOM 持续修订，可复刻、可量产。
🔧 设备参数
- DUT 电压/电流档位
： -
0–35 V @ 0–2 A -
0–70 V @ 0–1 A -
0–200 V @ 0–100 mA - 扫描波形
：默认 160 Hz 三角波（内部可调约 140 Hz–650 Hz），可选 DC 模式用于漏电流测量。 - 电流范围
：×1 / ×0.5 / ×0.2 / ×0.1 / ×0.05 / ×0.02 共 6 档；DC 模式下 ×1 自动变为 ×0.5。 - 步进发生器
：0–7 步/周期；步进幅度按 1-2-5 序列从 1 mV/1 mA 到 5 V/5 mA；BJT 用电流步进、FET 用电压步进；可选 ±7 V（BJT）/ ±2 V（FET）偏置。 - 显示设备
：外接 CRT 或数字示波器 X-Y 模式，背板提供 X、Y BNC 输出，可选 Z/blanking 输出。 - 供电
：IEC C-7 电源输入，内置 EMI 滤波与保险丝；支持 115 V @ 60 Hz 或 220–240 V @ 50 Hz 切换。 - 功耗
：待机约 0.25 A / 12.5 W；满载 35 V @ 2 A 时约 0.34 A / 53 W。 - 机壳
：塑料外壳 25 cm × 18 cm × 8 cm，整机约 2.5 kg。
🎯 项目背景
作者 Paul Versteeg 从 2017 年开始在博客记录 Curve Tracer 的理论与原型搭建，后续与 EDA 专家 Mark Allie、硬件开发者 Bud Bennet 合作完成 V2/V3 版本，最终形成面向 DIY 建造的 VBA Curve Tracer。项目命名中的 "VBA" 即作者团队所在环境（University of Applied Sciences VBA）的缩写。设计目标是复刻一台接近泰克 577 水平的晶体管曲线示踪仪，并以完全开源的文件包让个人或学校实验室能够自行打板组装。作者明确提醒复刻者需自行验证电路可行性，但仓库已把踩过的坑（如长测试线导致的 EMI 损坏、Y 放大器增益标注不清等）以 BOM 修订和安装说明的形式公开，对二次开发者极其友好。
📊 核心参数
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
📐 完整原理图（按功能区块）
仓库作者把 Rev2b 原理图按功能区块直接拆成了独立的 PNG 分页（主板 7 块 + 前板 5 块），并同时提供两份整本 PDF，已全部下载留档到 assets/2026-08-19/。下面先给两块板的整本首页概览，再按「电源 → 扫描信号 → 输出 → 控制与保护」的链路逐块贴图。
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
VBA 曲线示踪仪主板原理图（MainBoardRev2b.pdf 首页）：
主板整本为 8 页 Letter 幅面 PDF，本页为首页；主板承担交流输入、隔离电源、三角波扫描发生器与 DUT 供电/电流源等全部功率与模拟功能。
VBA 曲线示踪仪前板原理图（FrontBoard-Rev2b.pdf 首页）：
前板整本为 6 页 PDF，本页为首页；前板承担面板旋钮的量程设定、步进发生器缓冲、XY 输出放大与故障保护等控制与人机功能。
交流供电（ACSupply）：
主板第 1 块：IEC 交流输入经保险丝、浪涌抑制与 EMI 滤波后送入变压器，是整机的电源入口与安规第一道关口；曲线示踪仪要在 0–200 V 高压档下工作，因此这一级的隔离与滤波余量直接决定后级扫描输出的噪声底。

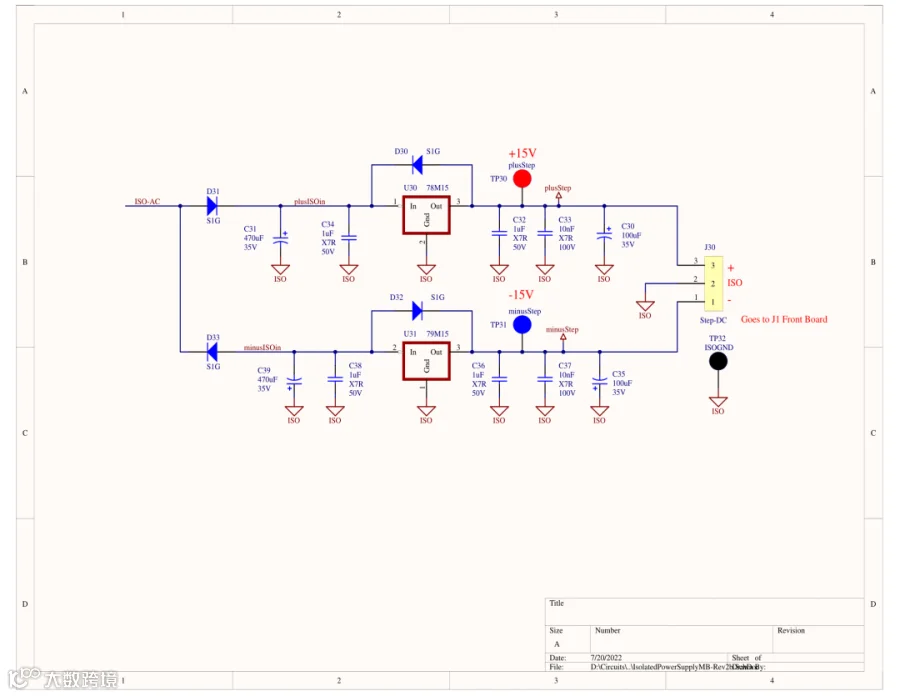

隔离电源（IsolatedSupply）：
主板第 2 块：由变压器次级生成多组相互隔离的直流电源轨，分别供给三角波发生器、DUT 高压扫描与 XY 放大等模拟部分。相互隔离是为了让悬浮的 DUT 扫描电压不与地参考的测量回路冲突——这是半导体曲线示踪仪能同时测高压与微小电流的关键。

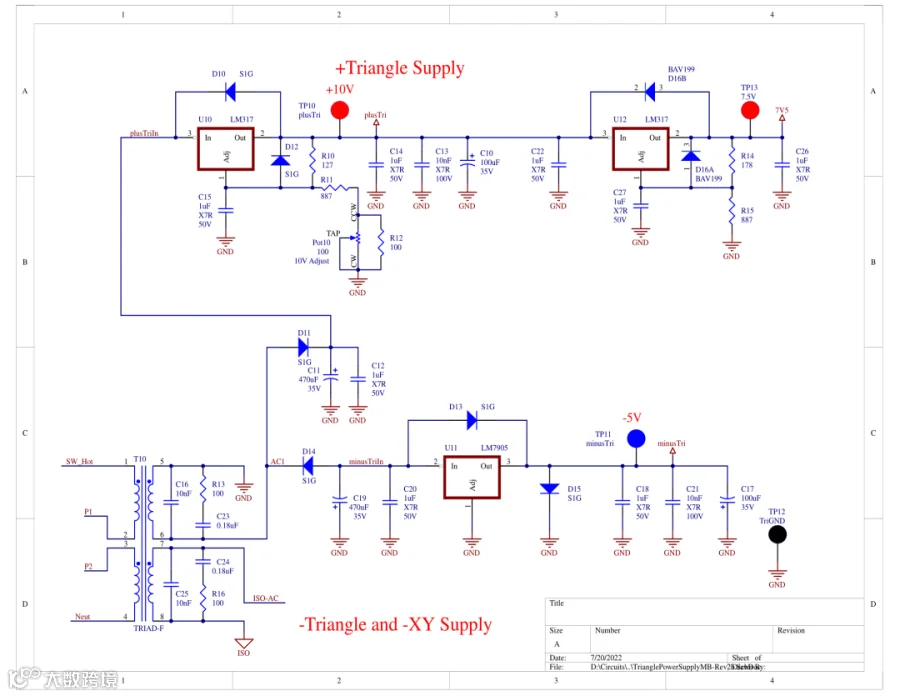

三角波供电（TriangleSupply）：
主板第 3 块：为三角波发生器提供对称正负电源。三角波的线性度直接决定曲线示踪时 X 轴扫描的均匀性，因此这一级强调电源对称与低纹波。

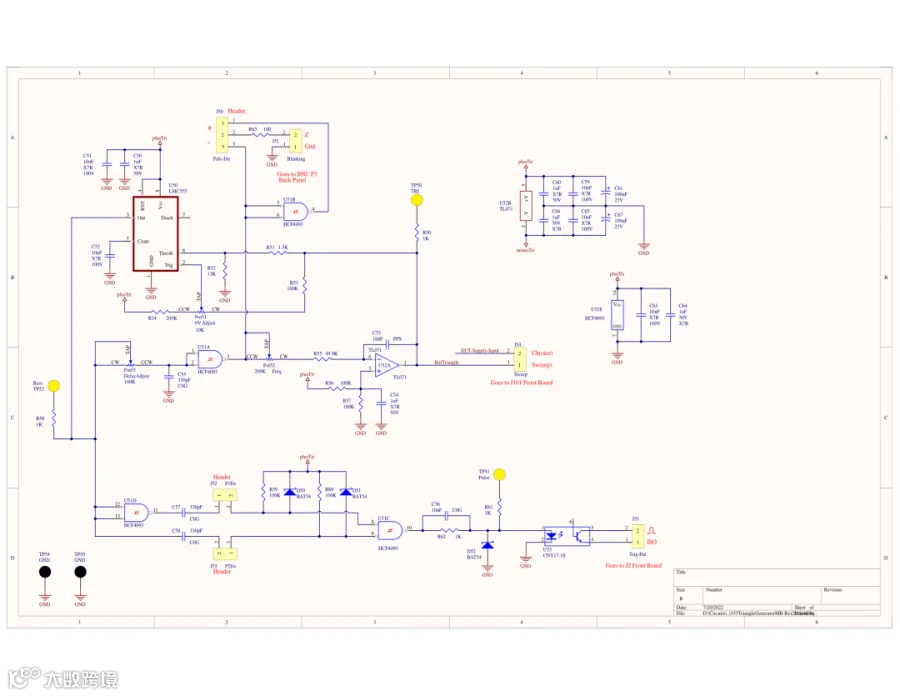

三角波发生器（TriangleGenerator）：
主板第 4 块：整机信号链的源头，产生周期性三角波（或半正弦）扫描电压，经后级功率放大后加在被测器件的集电极/漏极上，配合步进发生器即可在示波器上画出一组特性曲线族。

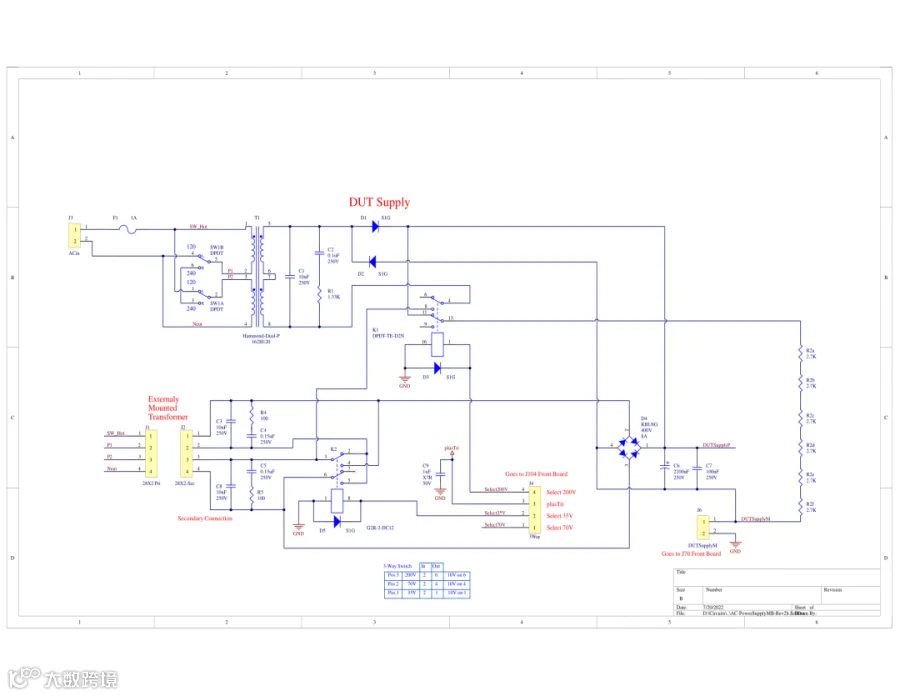

DUT 供电（DUTSupply）：
主板第 5 块：被测器件（DUT）的扫描电压供给，按规格书提供 0–35 V / 0–70 V / 0–200 V 三档切换，是本机最高电压的部分；该块同时承担档位切换与限流，配合后级电流源实现不同功率器件的测试覆盖。

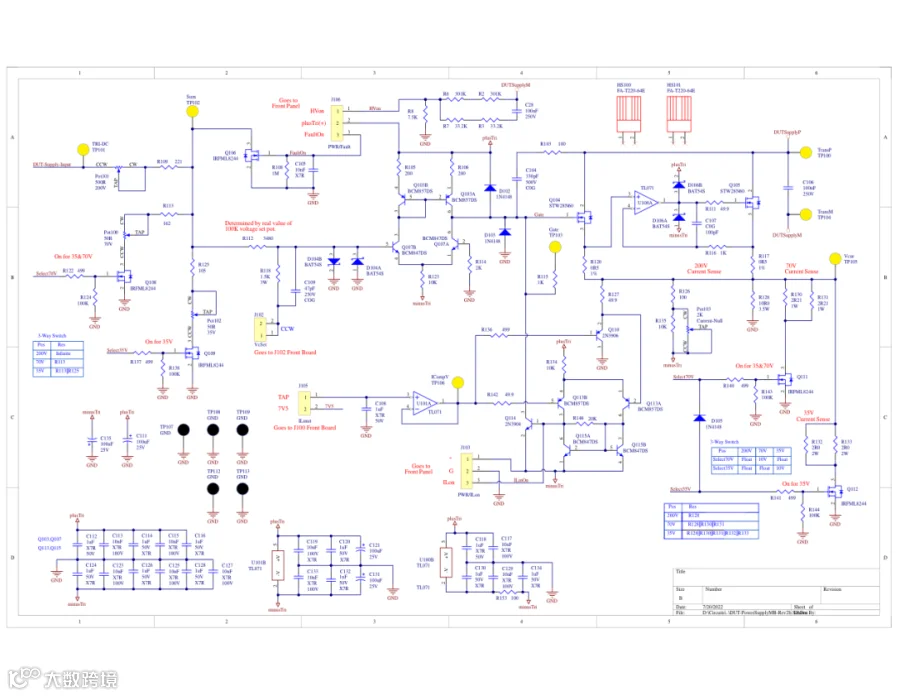

电流源（CurrentSource）：
主板第 6 块：为被测器件提供步进的基极/栅极驱动电流，与三角波扫描电压同步，形成 1-2-5 序列的阶梯波；阶梯的每一级对应示波器上的一条特性曲线，级数与步进量决定了曲线族的疏密。

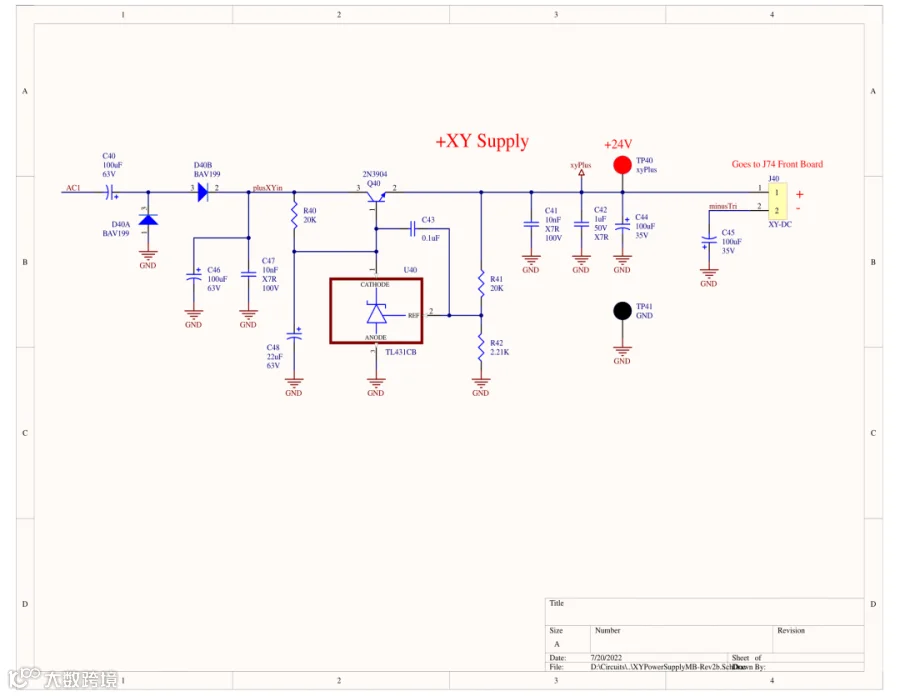

XY 供电（XYSupply）：
主板第 7 块：为送到示波器 X/Y（及 Z）通道的测量放大器提供电源。X 轴取自 DUT 电压、Y 轴取自电流采样，两路信号经放大后由 BNC 输出，供电质量直接影响曲线在屏幕上的零漂与噪声。
电流/电压设定（CurrentAndVoltageSet）：
前板第 1 块：面板旋钮与波段开关的量程设定网络，把操作者的档位选择转换为后级 D/A 与继电器的控制量。规格书中「电压 3 档 × 电流 6 档」的组合正是由这一块与 D/A 块共同实现。
数模转换（D2A）：
前板第 2 块：把设定的数字量转换为模拟控制电压，用于设定步进电流大小与扫描电压幅度，是面板操作与主板模拟链路之间的接口。

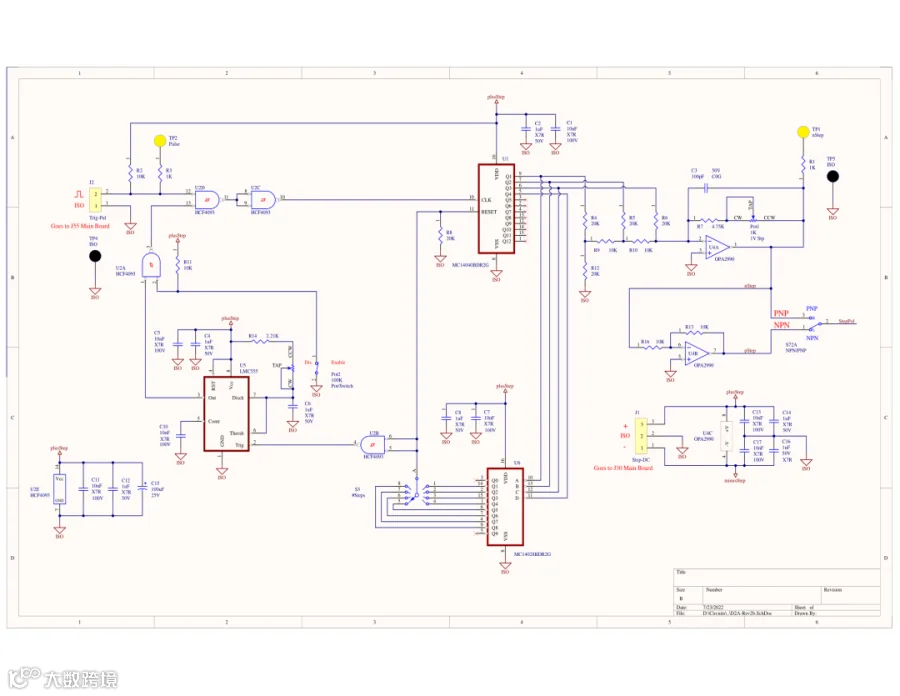

步进发生器缓冲（StepGenBuffer）：
前板第 3 块：对阶梯波进行缓冲与整形后驱动主板电流源。缓冲级需要提供足够的驱动能力与稳定的边沿，否则阶梯的每一级会出现过冲或台阶不等宽，反映到屏幕上就是曲线族疏密不均。
XY 放大器（XYAmp）：
前板第 4 块：X/Y 输出放大器，把 DUT 电压与电流采样信号放大到示波器适用的电平，并提供增益/位移校准。仓库在前面板丝印上专门标注了修订版 Y 放大器增益，说明这一块在 Rev2b 中做过针对性修正。
故障保护（FaultDetect）：
前板第 5 块：过压/过流检测与保护逻辑，在 DUT 短路或档位误操作时切断输出并点亮故障指示。曲线示踪仪常在高压大电流下试探未知器件，这一级决定了仪器与操作者的安全边界。
