🏆 今日精选（来自 GitHub）
- 项目名称
：DC Electronic Load — Dominik-Workshop/electronic-load - 项目类型
：电子负载（Electronic Load｜恒流/恒功率/恒阻/步进/电池放电测试）——用户核心四类的相邻仪器，与可调电源天然成对 - 项目链接
：https://github.com/Dominik-Workshop/electronic-load （配套文档站：https://dominik-workshop.github.io/electronic-load/ ｜ YouTube 演示：https://youtu.be/NScaRQj53l0 ） - 项目图片
：

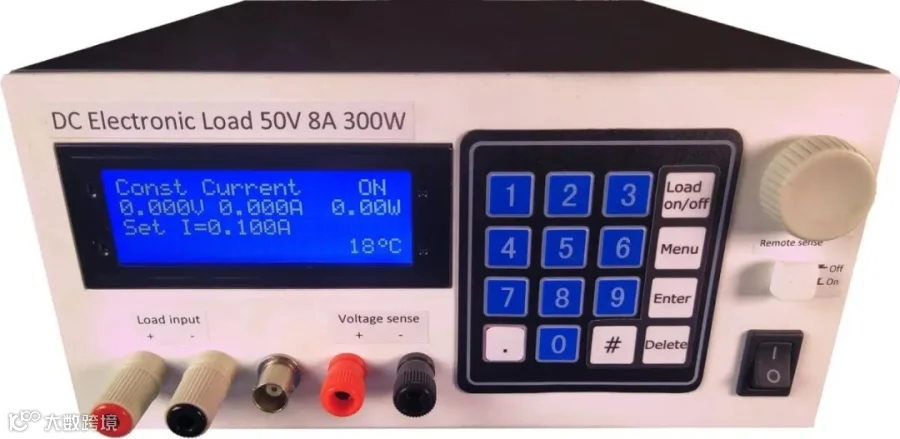

DC Electronic Load 整机实物照：
1 mm 折弯钣金外壳 + 3D 打印前面板，配 4×4 数字键盘、旋转编码器、I²C 字符 LCD 与远程 sense 端子。

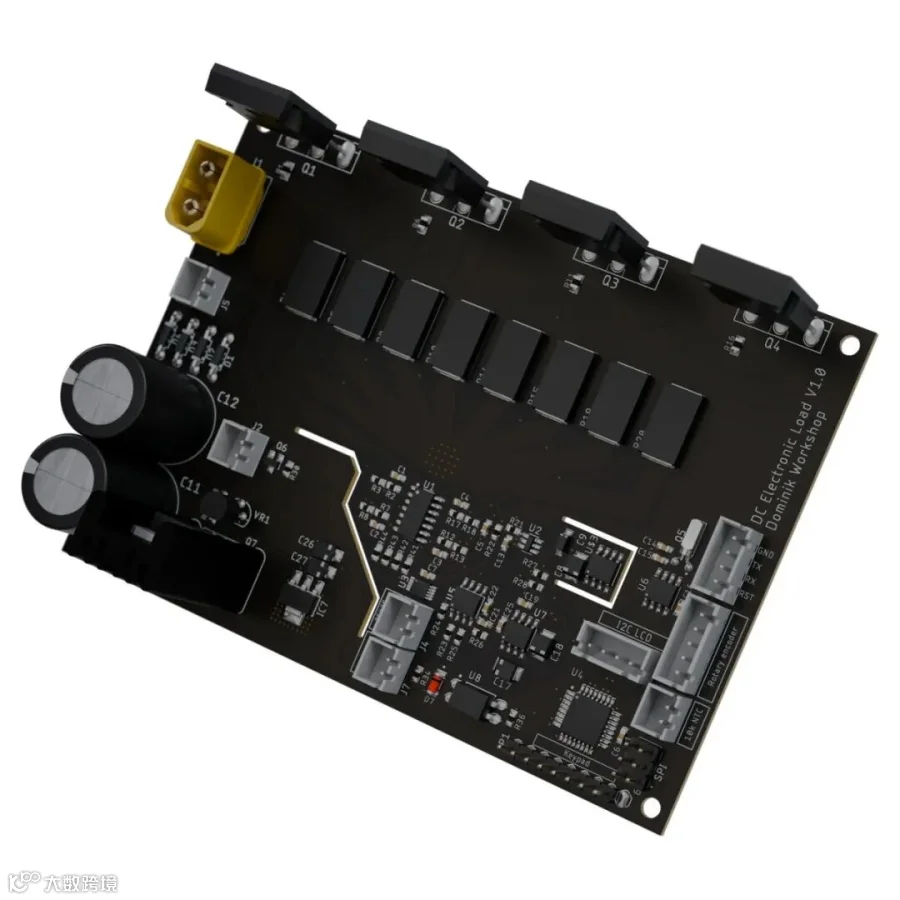

DC Electronic Load 主 PCB 渲染图：
主功能板承载 ATmega328P、ADS1115、MCP4725、MOSFET 功率级与 4 线 sense 接口；前面板输入板负责键盘、编码器与 LCD 接口。
DC Electronic Load 电子架构框图：
ATmega328P 作主控，通过 ADS1115 采样电压/电流、MCP4725 设定 MOSFET 恒流 sink 参考，配合旋转编码器与 4×4 数字键盘设值、I²C 字符屏显示、4 线远程检测（sense）端子，完成 CC/CP/CR/步进/电池放电五模式。
- 硬件平台
：ATmega328P（Arduino Nano）作主控 + Adafruit ADS1115（16-bit I²C ADC 采样） + MCP4725（DAC 参考电压） + I²C 字符 LCD + 旋转编码器 + 4×4 数字键盘 + 远程电压检测（sense 端子）；功率级为 MOSFET 恒流 sink；1mm 折弯钣金外壳 + 3D 打印前面板 - 开源状态
：已提供完整原理图（Eagle .sch+ 导出 PDF，主/前两块板各一份：pcb_main/Electronic_load.sch(1.2MB)+electronic_load_schematic.pdf(51KB)；pcb_front/front_board.sch(420KB)+front_board_schematic.pdf(13KB)） | PCB（Eagle.brd+ Gerber zip + BOM csv，两板齐全） | 固件（PlatformIO/Arduino 全开源） | 上位机（Qt C++ 桌面 App 源码 + Windows 预编译 exe） | 3D（Fusion 360 钣金外壳） | 协议 GPL-3.0 - 核心亮点
： - 规格硬核且实测背书
：50V / 8A 输入，200W 连续 / 300W 峰值；5 种工作模式（恒流 CC、恒功率 CP、恒阻 CR、步进负载、电池放电测试）+ 4 线远程电压检测；作者用 Sanwa PC7000 万用表做完整校准——设定电流 0.1–8A 全程与设定值偏差 ≤7mA，电压测量 1–50V 全部落在万用表误差带内 - 极致可复刻的平民方案
：主控居然是 3 块钱的 Arduino Nano（ATmega328P），传感用 ADS1115、参考用 MCP4725，全程 EAGLE + PlatformIO 开源工具链，没有一颗冷门 FPGA/专用计量 IC；BOM 与 Gerber 全公开，文档站（mkdocs）从架构框图到装配一步步讲清，作者明确标注 "Project Status: Ready for construction!" - 双板 + 完整交付物
：主功能板 + 前面板输入板两张独立 PCB，均带原理图/PCB/Gerber/BOM；另有 Fusion 360 钣金外壳、Qt 桌面 App（电池放电曲线实时监控/记录）、YouTube 演示视频——硬件、固件、上位机、机械结构一次给齐 - 交互与可玩性
：旋转编码器 + 数字键盘直接设值，PC 端上位机做实时监测/数据记录，适合电池容量放电测试、电源老化拷机、DCDC 特性曲线采集 - 推荐理由
：前 6 期日报已把示波器 / 万用表 / LCR / 可调电源四大类目各跑一遍，今天按既定策略转向"相邻仪器"——电子负载正是可调电源的天然搭档，做电源老化、电池放电、DCDC 特性测试都离不开它。GitHub 上能搜到的电子负载项目里，500★ 的 hjkl112 只是 STM32F405 固件（无原理图）、138★ 的 misdoro 是商业 PX-100 的 PC 控制软件，而本项目是唯一把"双 Eagle 原理图 + Gerber + BOM + 固件 + Qt 上位机 + Fusion 外壳 + 实测精度表"按工业级开源规范一次性放出的完整硬件；更妙的是它用 Arduino Nano 这种白菜价 MCU 就做到了 200W/8A 且精度经万用表校准，对想自己攒一台桌面电子负载的玩家是性价比与完成度双高的范本。
📋 项目简介
DC Electronic Load 是一台开源直流电子负载。作者因市售电子负载往往价格不菲，于是决定自己动手制作；项目灵感来自许多开源电子负载，主要启蒙是 Scullcom 的 Electronic DC Load。整机由主功能板与前面板输入板两块独立 PCB 组成，采用 1 mm 折弯钣金外壳 + 3D 打印前面板。
🔧 设备参数
-
主控：ATmega328P（Arduino Nano）。 -
采样：Adafruit ADS1115（16-bit I²C ADC）。 -
参考：MCP4725（DAC 参考电压）。 -
显示/交互：I²C 字符 LCD + 旋转编码器 + 4×4 数字键盘。 -
远程检测：4 线 sense 端子。 -
功率级：MOSFET 恒流 sink。 -
上位机：Qt C++ 桌面 App（电池放电曲线实时监控/记录），提供 Windows 预编译 exe。
🎯 项目背景
商用电子负载价格高昂，作者因此自己搭建一台；主要受 Scullcom 的 Electronic DC Load 启发。项目定位为"Ready for construction"，文档站（mkdocs）从架构框图到装配一步步讲清，适合想自己攒桌面电子负载的玩家。
📊 核心参数
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
📐 完整原理图（按功能区块）
仓库 pcb/ 目录下同时提供 Eagle 源文件（.sch / .brd）与两份 PDF 原理图：electronic_load_schematic.pdf（主功能板，51 KB，A3 横向单页）与 front_board_schematic.pdf（前面板输入板，13 KB），另有 drawio 系统框图。两份 PDF 与框图均已下载留档到 assets/2026-08-18/，下面先给整页概览，再按「人机接口 → 信号链 → 功率级 → 控制与通信」顺序逐块裁剪展开；各块的 PDF 原始坐标一并标注，便于对照原图复核。
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

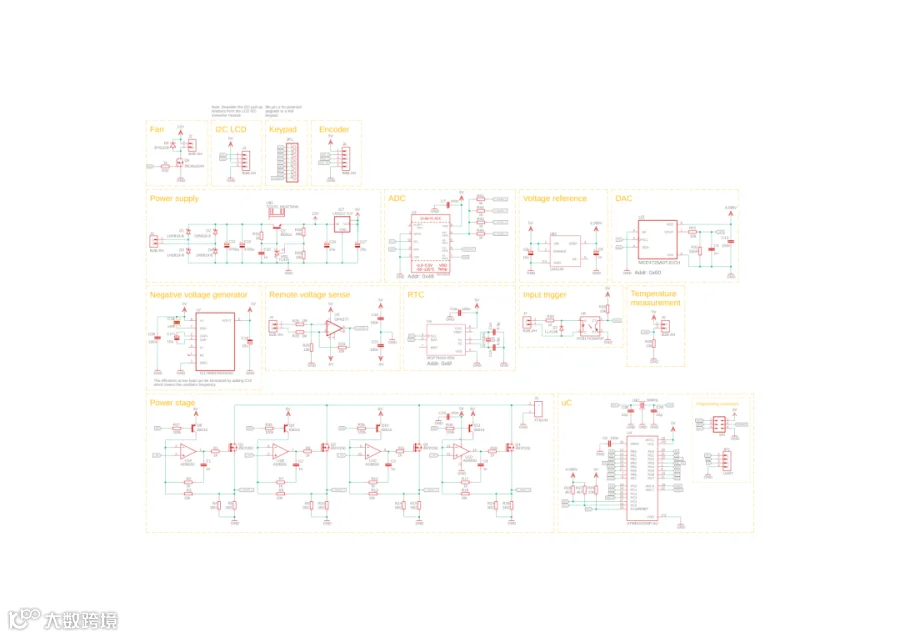

DC Electronic Load 主板原理图整页概览：
A3 横向单页（1684×1191 pt），Eagle 导出；图上用中文/英文标注划出了 9 个功能区，白色虚线框为各区块边界。
辅助供电与散热/LCD 接口（左上）：
12 V 风扇驱动与 I²C 字符 LCD 接口，IRLML6244 作风扇低边开关、BYG22B 续流。图上特意加了注释：需拆掉 LCD 转接模块上的 I²C 上拉电阻，避免与板载上拉并联导致总线电平异常——这是 Arduino 生态 I²C 模块并联时的经典坑点。

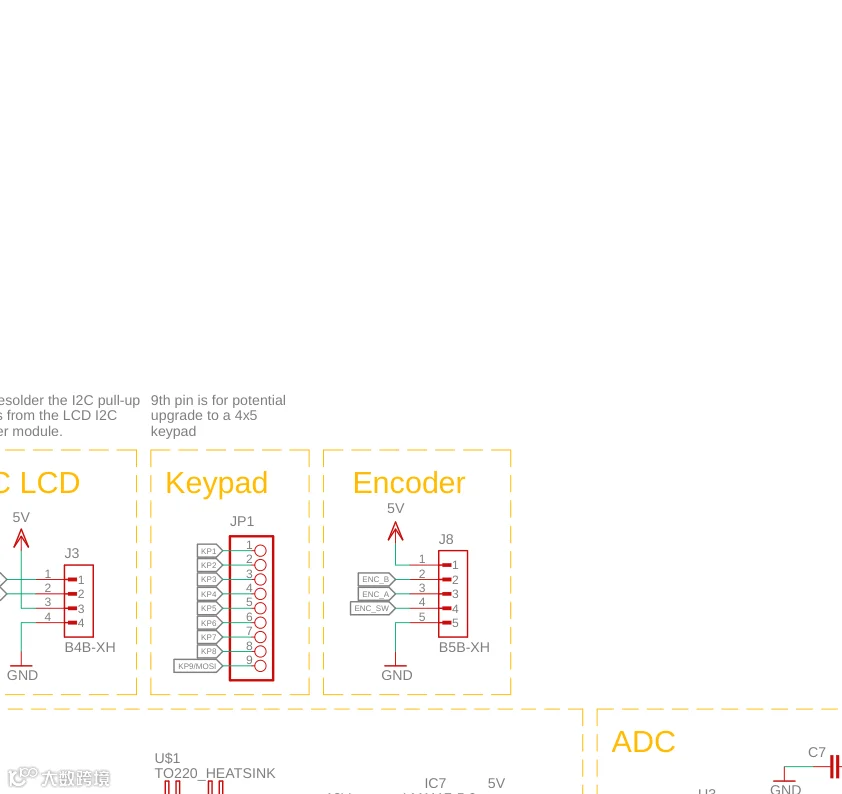

矩阵键盘与旋转编码器（中上）：
4×5 矩阵键盘（KP1~KP9，第 9 脚预留升级到 4×5）与旋转编码器（ENC_A/ENC_B/ENC_SW），板上 LM1117-5.0 由 12 V 降压得到 5 V 逻辑电源；键盘采用行列扫描，9 个引脚即可覆盖 20 个按键，是 MCU IO 受限时的标准做法。
电压基准与 DAC（右上）：
LM4140 提供 4.096 V 精密基准，经 MCP4725 12-bit DAC 转换为恒流设定值 I_SET；基准精度直接决定恒流档的绝对准确度，因此这里用独立基准而非 MCU 的 AVCC。
负电压产生与功率级偏置（左中）：
ICL7660 电荷泵把 +5 V 翻转为 −5 V，给运放提供负电源轨，使控制环在电流接近零时仍能线性工作；TL431 与 1N5819 构成偏置与保护。图上注释说明：轻载效率可通过增加 C19 降低振荡频率来改善。

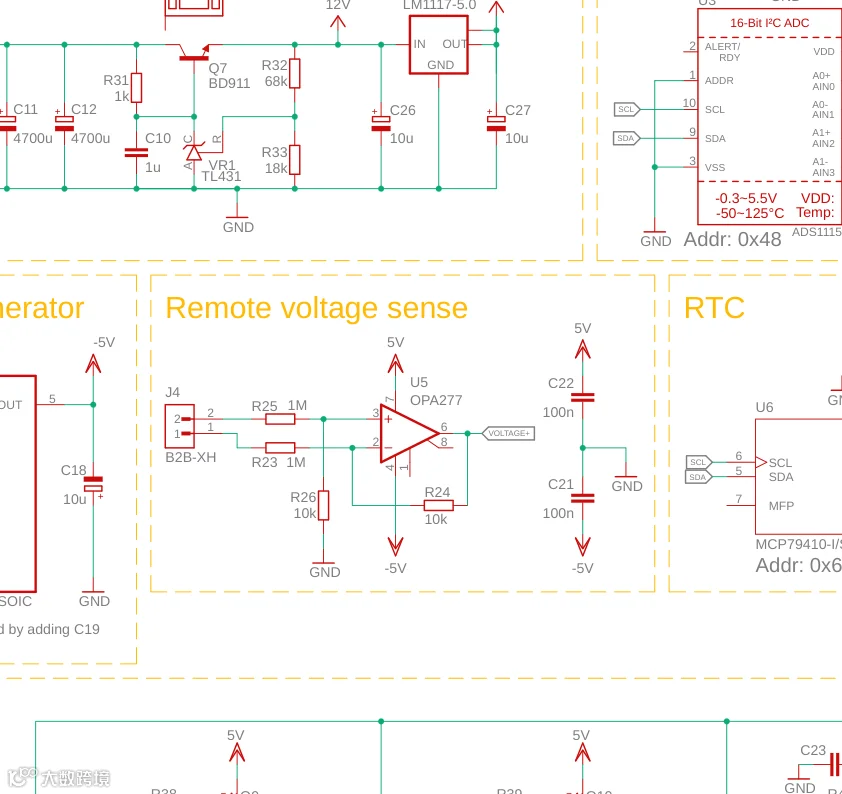

16-bit ADC 与远端电压检测（中中）：
ADS1115 16-bit I²C ADC（地址 0x48）采集四路 shunt 电压（V_SHUNT_1~4）与远端 sense 电压，MCP79410 RTC（地址 0x6f）为电池放电测试提供时间戳；采用 4 线远端检测可消除大电流下线阻压降带来的测量误差，是电子负载保证精度的关键设计。

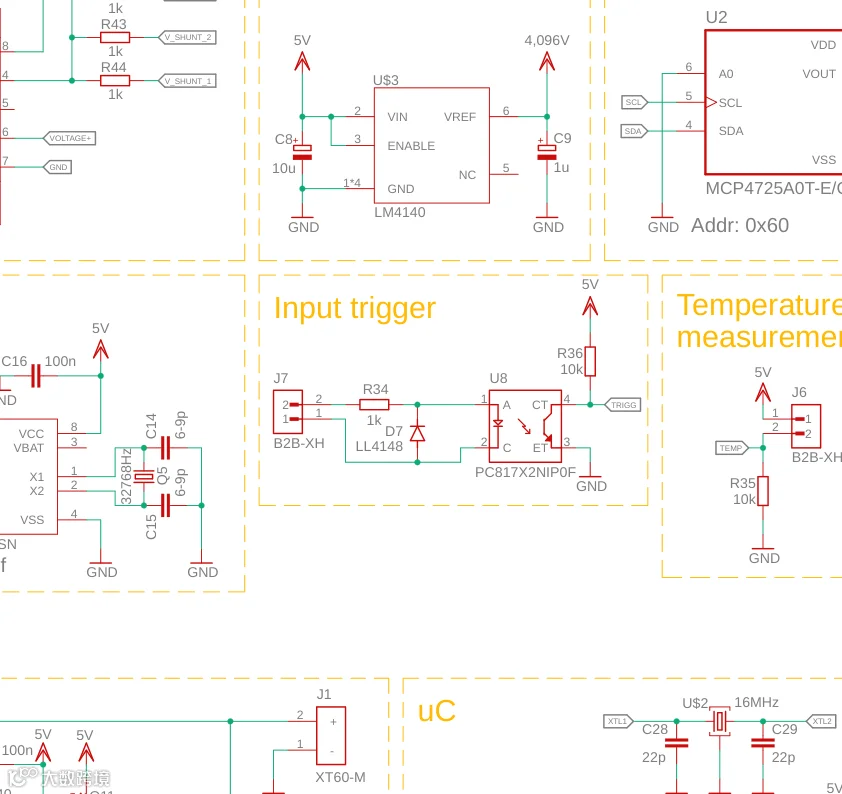

DAC 与温度/触发输入（右中）：
MCP4725A0T（地址 0x60）输出设定值，PC817 光耦隔离外部触发输入，XT60-M 为大电流输入端子；另含 32.768 kHz 与 16 MHz 两路时钟源，分别供 RTC 与 MCU 使用。
编程与调试接口（最右中）：
引出的 ISP 编程与 UART/SPI 调试排针（SCK/MISO/MOSI/RST），配合 PlatformIO 即可直接烧写固件，无需专用下载器。

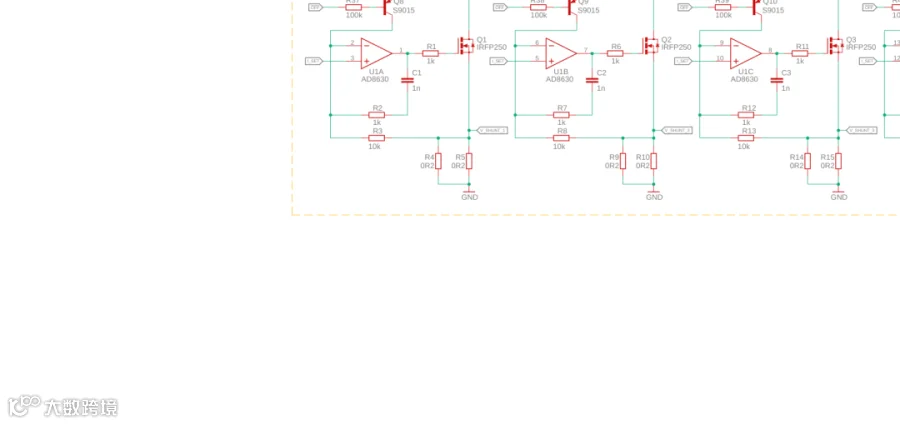

恒流控制环与功率 MOSFET（左下）：
整机核心：AD8630 四运放中的 U1A/U1B/U1C 各驱动一路 IRFP250 功率 MOSFET，0.2 Ω 采样电阻把电流转为电压后与 DAC 设定值比较，构成负反馈恒流环；S9015 提供关断控制（OFF）。多路 MOSFET 并联分摊功耗，是把单管热耗散降到散热片可承受范围的常用手段。

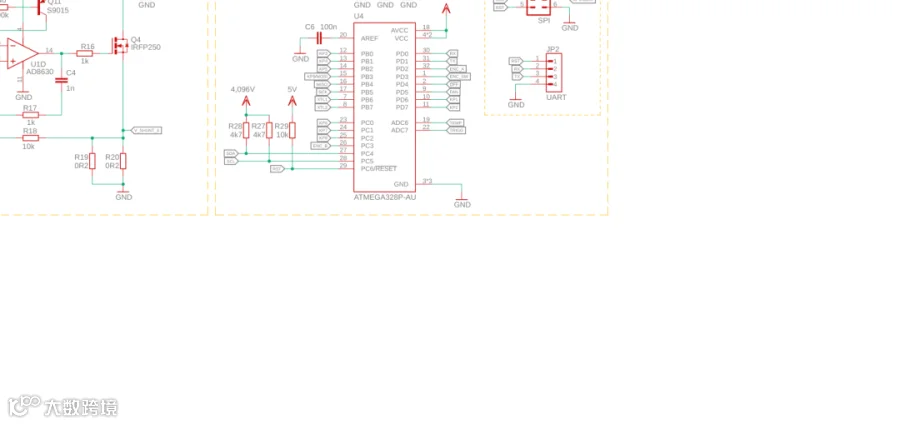

主控与通信接口（右下）：
ATmega328P-AU 主控（16 MHz）承担键盘扫描、ADC 读取、DAC 设定、LCD 刷新与上位机串口通信，U1D 构成第四路恒流环；板上引出 UART/SPI/RST，配合桌面端应用实现自动化测试与电池放电曲线记录。
DC Electronic Load 前面板输入板原理图：
独立的前面板输入板（单页 595×420 pt），将键盘、编码器、LCD 等外设集中在一块小板上，通过排线与主板连接，便于面板布局与装配。
注：本图为前面板输入板的完整原理图；主板各功能区块见上文 01–09 的分区贴图。
