这道题最狠的一点是：你的电容储了 30 焦耳的能量，但只能在弹丸穿过线圈的几毫秒内全部倾泻出去——电流峰值瞬时冲到 27A，MOS 管选错就是炸板，线圈选错就是不出速。本期从电容、MOS、线圈、云台、视觉到算法，一次讲透电磁曲射炮的"能量时间窗口"这门硬功夫。
📌 一、赛题速览与难点剖析
一、原题再现
1. 任务
自行设计并制作一模拟电磁曲射炮（简称电磁炮），炮管水平方位及垂直仰角方向可调节，用电磁力将弹丸射出，击中目标环形靶（见图 3），发射周期不得超过 30 秒。电磁炮由直流稳压电源供电，系统内允许使用容性储能元件。环形靶水平放置在地面，靶心位置在与定标点距离 200cm ≤ d ≤ 300cm、与中心轴线夹角 α ≤ ±30° 的范围内。

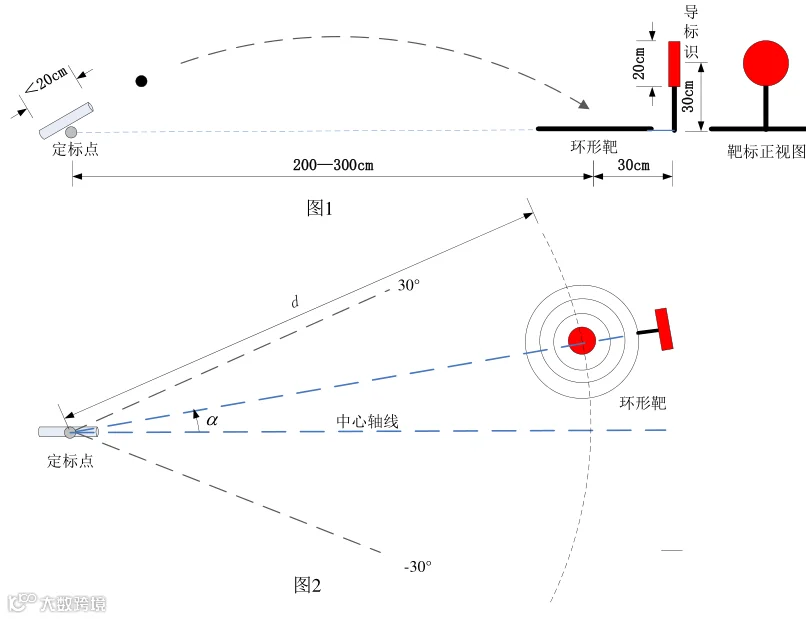

【官方图 1：定标点与环形靶位置示意（侧视/俯视）】
解读：图 1 上方是侧视图——定标点距地面 20cm 内，靶心距定标点 200~300cm，引导标识（红色圆板）距靶心 30cm 垂直固定、圆心距靶平面高度 30cm；图 1 下方是俯视图——靶心与中心轴线夹角 α ≤ ±30° 的扇形区域。
【官方图 2：往复搜寻射击图示】——发挥 (2) 的"往复转动"场景：α 从 -30° → +30° → -30° 期间不停顿，靶心与引导标识都摆在 d=250cm 弧线上（引导标识在最远位置），10 秒内必须完成自动搜寻与炮击。同页附图见官方 PDF 第 2 页下半部分（与图 1 同一张 p2_fig 包含两个子图）。
解读：图 2 与图 1 共用一张扫描件（俯视图展示了 α 在 -30°~+30° 的扇形发射区，靶心、引导标识位置与图 1 一致）。
2. 要求
1. 基本要求
（1）弹丸发射：电磁炮能够将弹丸射出炮口。
（2）定距发射：环形靶放置在靶心距离定标点 200~300cm 间，且在中轴线上的位置处，键盘输入距离 d 值，电磁炮将弹丸发射至该位置，距离偏差的绝对值不大于 50cm。
（3）一键瞄准射击：用键盘给电磁炮输入环形靶中心与定标点的距离 d 及与中轴线的偏离角度 α，一键启动后，电磁炮自动瞄准射击，按击中环形靶环数计分；若脱靶则不计分。
2. 发挥部分
（1）自动搜寻：在指定范围内任意位置放置环形靶（有引导标识，参见说明 2），一键启动后，电磁炮自动搜寻目标并炮击环形靶，按击中环形靶环数计分，完成时间 ≤ 30s。
（2）往复搜寻射击：环形靶与引导标识一同放置在距离定标点 d=250cm 的弧线上（以靶心定位），引导标识处于最远位置。电磁炮放置在定标点，炮管水平方向与中轴线夹角 α=-30°、仰角 0°。一键启动电磁炮，炮管在水平方向与中轴线夹角 α 从 -30° 至 30°、再返回 -30° 做往复转动，在转动过程中（中途不得停顿）电磁炮自动搜寻目标并炮击环形靶，按击中环形靶环数计分，启动至击发完成时间 ≤ 10s。
（3）其他。
3. 说明
1. 电磁炮的要求
（1）电磁炮炮管长度不超过 20cm，工作时电磁炮架固定置于地面。
（2）电磁炮口内径在 10~15mm 之间，弹丸形状不限。
（3）电磁炮炮口指向在水平夹角及垂直仰角两维度可以电动调节。
（4）电磁炮可用键盘设置目标参数。
（5）可检测靶位置自动控制电磁炮瞄准与射击。
（6）电磁炮弹丸射高不得超过 200cm。
2. 测试要求与说明
（1）环形靶由 10 个直径分别 5cm、10cm、15cm…50cm 的同心圆组成，外径 50cm，靶心直径 5cm（参见图 3）。
解读：图 3 是 10 个同心圆靶，从外到内编号 1~10。注意靶心是红色 5cm 实心圆——这是颜色识别时最容易抓错的"颜色陷阱"：识别靶心 vs 识别红色引导标识容易混淆，下文会展开讲。
（2）环形靶引导标识为直径 20cm 的红色圆形平板，在距靶心 30cm 处与靶平面垂直固定安装，圆心距靶平面高度 30cm。放置时引导标识在距定标点最远方向（参见图 1）。
（3）弹着点按现场摄像判读。
（4）每个项目可测试 2 次，选择完成质量好的一次记录并评分。
（5）制作及测试时应佩带防护眼镜及安全帽等护具，并做好防护棚（炮口前用布或塑料布搭制有顶且两侧下垂到地面的棚子，靶标后设置防反弹布帘）等安全措施。电磁炮加电状态下现场人员严禁进入炮击区域。
4. 评分标准（官方原始表）
文字版速览（方便检索）：
|
|
|
|
|---|---|---|
| 设计报告 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
小计 | 20 |
| 基本要求 |
|
|
|
|
|
|
|
|
|
|
|
|
小计 | 50 |
| 发挥部分 |
|
|
|
|
|
|
|
|
|
|
|
|
小计 | 50 |
| 总分 |
|
120 |
💡 判分关键：基本 (3) "一键瞄准射击"单项就 30 分——这是全场单题分数最高的小项，所有键盘输入 d + α 之后的"自动瞄准"环节都是这 30 分的考区。发挥 (1)(2) 各 20 分，自动搜寻 30 秒限时 + 往复 10 秒限时——这两个时间窗是电磁炮设计的"硬约束"，慢一秒就可能与 20 分擦肩而过。设计报告 20 分里"理论分析与计算"占 5 分（电磁炮参数计算、弹道分析、能量计算）——这意味着评委明确要求选手必须给出公式推导，不能只交"接线图 + 代码"。
二、题目工程背景：为什么出这道题？电磁炮在真实世界是干什么的？
第一次看到"电磁曲射炮"四个字的同学，脑子里浮现的可能是好莱坞电影里的电磁轨道炮、电磁航母弹射器。但其实这道题里考察的"低压磁阻式线圈炮 + 容性储能 + 两轴云台 + 视觉定位"组合，恰好是工业自动化里"电磁弹射/分拣/阀门执行器"的缩影——把题目里的每个模块和现实工业场景对上号，就能跳出"炮就是炮"的思维定式。
逐模块对应表（题目 ↔ 现实）：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
为什么出这道题（我的理解）：
1. 磁阻线圈炮是"能量时间窗口"最典型的电赛考点——储能 30J 看似不大，但放电窗口只有几个毫秒，电流瞬时 27A，这就是电赛常说的"硬功率"考点：储能、升压、放电三个环节必须配合得严丝合缝，任何一个慢半拍都拿不到稳定击发。
2. "曲射"两个字是隐藏考点——很多人以为"曲射 = 抛物线 = 高抛弹道"，其实题目要的是**"在 0~30° 仰角内自动调整到命中点"**——这背后是斜抛运动分解、目标距离 / 角度测量、云台两轴闭环控制的综合题，对应工业机械臂"目标在三维空间某点，自动规划姿态"的真实需求。
3. 30 秒周期 + 10 秒往复 = 工业节拍概念——电赛第一次把"节拍时间"作为硬约束塞进题面，这其实是自动化产线的核心指标（cycle time），目的是选拔懂"系统时间预算"的工程师，不是单纯接好线就行。
4. 引导标识 = 颜色识别 + 距离测量的入门综合——红色 20cm 圆板是颜色识别经典目标，30cm 距离可以用超声波 / 激光测距 / 视觉像素距离三种方法估计，这正是嵌入式视觉的"第一步"——比 2021 A 的"信号失真度测量"门槛低，但比单纯"按键输入 d+α 瞄准"的考点深。
💡 延伸认知：为什么发挥 (2) 要 α 从 -30° 到 +30° 来回摆？因为真实场景下"目标可能在视野边缘、也可能正前方"——单点瞄准是不够的，必须训练"边扫边识别、识别即发射"的扫描式算法，这正是工业相机在线检测的典型工作模式。
三、大白话版解读：这道题到底要你干嘛？
看完上面那一堆术语和场景图，是不是还有点迷糊？咱用最接地气的方式再讲一遍。
一句话总结：让你做一个**"会看靶、会瞄准、会开炮"的桌面级电磁炮**——键盘输入距离 d 和角度 α，电磁炮能自动转到位、自动点火；发挥部分是让电磁炮自己找靶、自己打（30 秒内），并且要练到 10 秒内边转边打。
形象比喻：
▸ 基本 (1) 弹丸发射 ≈ 你做一个"能打响的玩具枪"——只要按下开关，弹丸能从炮口飞出去就算过。关键词：储能 + 升压 + 触发开关。
▸ 基本 (2) 定距发射 ≈ 你做一个"打靶距离能调"的玩具枪——键盘输入 250cm，你打的弹丸要落在距离 200~300cm 之间（误差 ≤ 50cm）。关键词：充电电压和初速的映射关系。
▸ 基本 (3) 一键瞄准射击 ≈ 你做一个"输坐标就能命中"的玩具炮——键盘输入 250cm + 20°，炮管自动转到这个角度，发射并按环数计分。关键词：两轴云台 + 闭环控制 + 弹道修正。
▸ 发挥 (1) 自动搜寻 ≈ 给你一个"没有提示坐标、靶可以摆在任何位置"的靶子，要求 30 秒内自己找到、自己打中。关键词：OpenMV 视觉识别 + 引导标识检测 + 距离测量 + 自动瞄准。
▸ 发挥 (2) 往复搜寻射击 ≈ 上面那个靶子"藏在最远位置"，并且炮管必须在 -30° → +30° → -30° 之间来回转（中途不停顿），转的过程中自己找到靶、自己打中，10 秒内完成。关键词：扫描策略 + 实时识别 + 触发时机。
▸ 发挥 (3) 其他 ≈ 加分项，比如弹丸自动装填、无线 APP 控制、防护棚设计等——不强制，做了就拿分。
关键设计约束（一眼看懂）：
▸ 能量窗口：储能电容 + 升压 + 放电 MOS 这条链路上，储能电容决定了总能量，升压电源决定了充电速度，MOS 管决定了峰值电流与耐压——三个环配合不好，要么打不出（能量不够），要么打不准（每次发射电流不一致）。
▸ 空间约束：炮管长度 ≤ 20cm，炮口内径 10~15mm，弹丸射高 ≤ 200cm。这意味着线圈只能绕 200mm 以内，线圈直径 10mm 以上，弹丸要"轻、小、初速大"——这三条都是相互掣肘的设计。
▸ 时间约束：30 秒发射周期 + 10 秒往复搜寻射击。意味着电容充电必须 30 秒内充满（如果用大电容 + 小电流，可能充不到额定电压）。
▸ 视觉约束：引导标识是红色 20cm 圆板，距靶心 30cm、距地面 30cm。这就是视觉识别的目标物——OpenMV 找红色色块，距离用超声波 / 激光测距辅助。
四、核心指标速查表
|
|
|
|
|
|---|---|---|---|
| 基本 (1) |
|
|
|
| 基本 (2) |
|
|
|
| 基本 (3) |
|
|
|
| 发挥 (1) |
|
|
|
| 发挥 (2) |
|
|
|
| 发挥 (3) |
|
|
|
| 空间 |
|
|
|
| 空间 |
|
10~15mm |
|
| 空间 |
|
|
|
| 时间 |
|
|
|
| 时间 |
|
|
|
| 靶 |
|
200~300cm |
|
| 靶 |
|
|
|
| 靶 |
|
5cm
|
|
| 靶 |
|
|
|
| 评分 |
|
|
|
| 评分 |
|
|
|
| 评分 |
|
|
|
五、最大卡脖子难点（按工程师视角排序）
1. 🔋 电容储能 vs 充电速度的"能量时间窗口"——30J 在 30 秒内塞进去、几个毫秒内放出来
▸ 矛盾：储能电容容值越大，能量越多，但充电时间越长（30 秒周期可能充不满）；储能电容容值越小，充电快但单次能量不足、初速低、距离不够。
▸ 关键参数：参考设计选 4700μF × 63V × 8 并联 = 37.6mF，40V 时储能 30.1J（公式 E = ½CV² = ½ × 0.0376 × 40²）。这是工程上的"甜点参数"——既能在 30 秒内从 12V 升到 40V（升压模块功率 ~50W），又能放出 27A 峰值电流给线圈。
▸ 避坑：电容漏电会导致"标称 40V、实际只有 36V"——参考设计作者明确提到"事实证明落点不稳定在于电解电容漏电导致发射电压波动"，这就是比赛最容易丢分的暗坑。
2. ⚡ MOS 管的"耐压击穿"——V_DS 30V vs 电容 40V
▸ 矛盾：参考设计 BOM 中放电压级选了 AO4407（V_DS = 30V，I_D = 12A 连续 / 50A 脉冲，P 沟道）——电容充满 40V + 线圈反向电动势叠加后峰值可达 80V+，AO4407 的 30V 耐压严重不足；脉冲电流 50A 看似够用，但耐压才是真正炸管根因。
▸ 关键参数：正确选型应为 V_DS ≥ 100V、I_D ≥ 30A 的 N-MOS（如 IRFP260N：V_DS=200V，I_D=50A，R_DS(on)=40mΩ）或同等规格 IGBT；如坚持 AO4407 必须两管串联 + TVS 钳位或彻底换型。
▸ 避坑：参考设计作者在 19 年比赛时改用 MG996 舵机推动机械开关才解决（最土但最稳）——本质上是在"电子开关不可靠"时退回"机械开关无漏电流、无反向击穿"的稳健方案。
3. 🎯 两轴云台闭环控制——pitch 轴（仰角）的 PD 控制
▸ 矛盾：基本 (3) "一键瞄准"需要 yaw（水平）和 pitch（仰角）两个轴都闭环——yaw 用 MG996 舵机 + PWM 控制简单，pitch 才是真正的难点：弹道需要根据距离自动调整仰角，仰角精度直接影响命中环数。
▸ 关键参数：yaw 范围 -30° ~ +30°（与中轴线夹角 α 范围对应）；pitch 在 0°~30° 之间（根据弹道公式反算）。
▸ 避坑：舵机的"中性点校准"——舵机 PWM 中位对应 0°，但实际舵机有机械偏差，不校准就直接打不准。参考设计用 yawbasic 和 pitchbasic 两个偏移量补偿。
4. 📷 OpenMV 视觉识别 + 引导标识定位——颜色 + 距离的双重测量
▸ 矛盾：红色引导标识（20cm 圆板）和红色靶心（5cm 圆板）都是红色——视觉容易混淆；而且引导标识是立体的（垂直固定、距地面 30cm），靶是平面的——视角变化会导致形态变化。
▸ 关键参数：颜色识别用 Lab 色彩空间的红阈值；距离用超声波 US-100（测距 2~450cm，精度 ±2cm）或激光测距 TFmini（精度 ±6cm @ 5m）。
▸ 避坑：单纯靠 OpenMV 像素距离估算实际距离，误差会到 ±20cm——必须用超声波或激光测距辅助，否则发挥 (2) 的 10 秒内精准发射几乎不可能。
5. 🌀 往复扫描的"边转边识别、识别即发射"——10 秒时间预算内的算法编排
▸ 矛盾：发挥 (2) 要求 -30°→+30°→-30° 来回转动中途不停顿，转动过程中就要完成识别 + 测距 + 发射——整个决策链必须在云台转到靶位前 0.5 秒内完成，否则错过就再等一个周期。
▸ 关键参数：MG996 在 6V 下约 0.13s/60°，扫 60° 全程约 0.13 秒——意味着你必须在这 0.13 秒内完成图像识别 + 测距 + 发射决策，OpenMV 处理时间约 50~100ms，只剩约 30ms 做发射决策。
▸ 避坑：必须用前瞻策略——舵机转到 α=0° 之前就要开始识别左半边的引导标识，不能用"转到 → 等识别 → 再发射"的串行逻辑——这会错过最佳发射窗口。
