🏆 今日精选（来自 GitHub）
- 项目名称
：gusmanb / LogicAnalyzer（V6.0） - 项目类型
：逻辑分析仪（延伸方向：测量仪器 / 数字波形调试） - 项目链接
：https://github.com/gusmanb/logicanalyzer - 项目图片
：

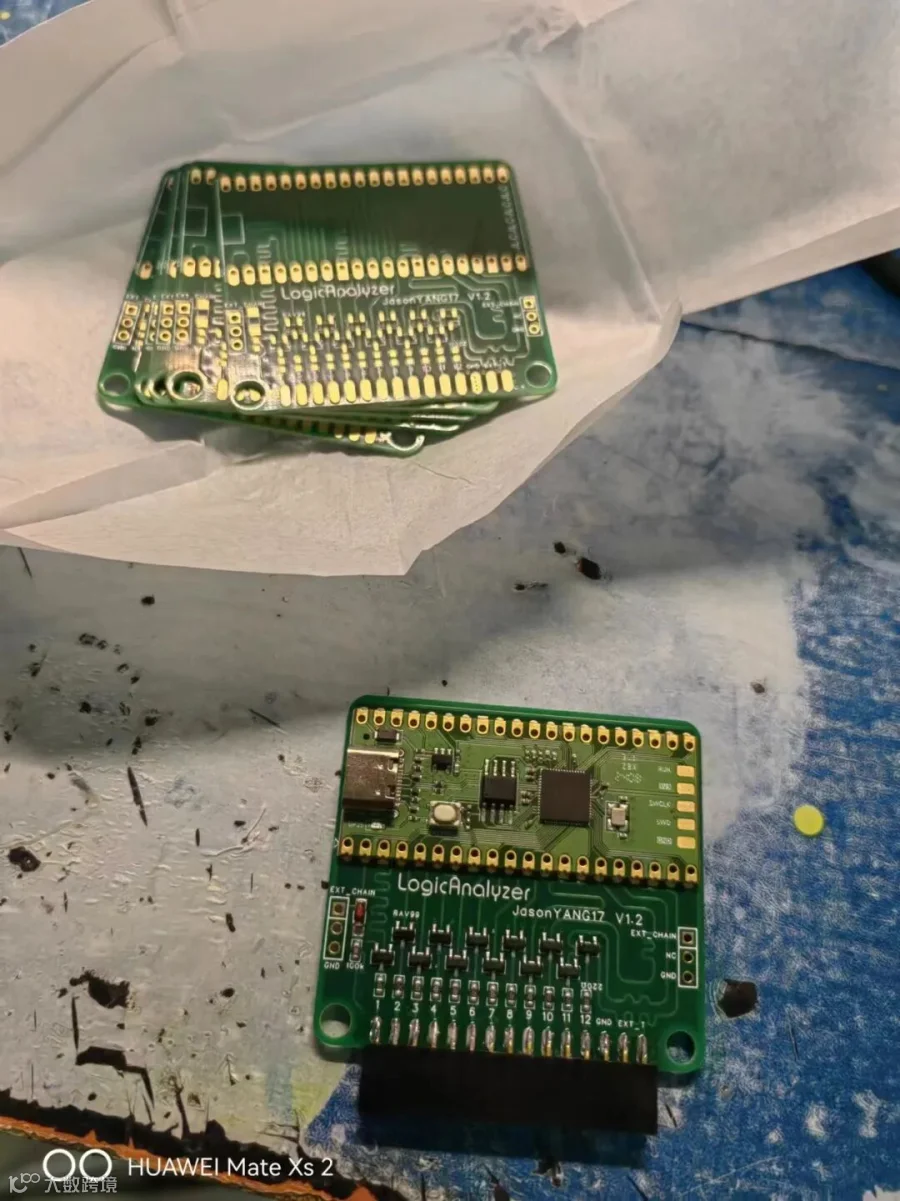

LogicAnalyzer V1.2 社区 fork 实物装配（JasonYANG17）：
HUAWEI Mate Xs 2 实拍的社区改装版（丝印 LogicAnalyzer JasonYANG17 V1.2）：上方是空 PCB 带 1.0 mm 镀金探针与 2.54 mm 排针接口，下方是焊接好的完整机器——USB-C 母座、按钮、上电 LED，外加 24 路（CH0~CH23 + 2× EXT）镀金探针整齐排列，是项目可制造 / 可装配 / 可量产的最直观证据。

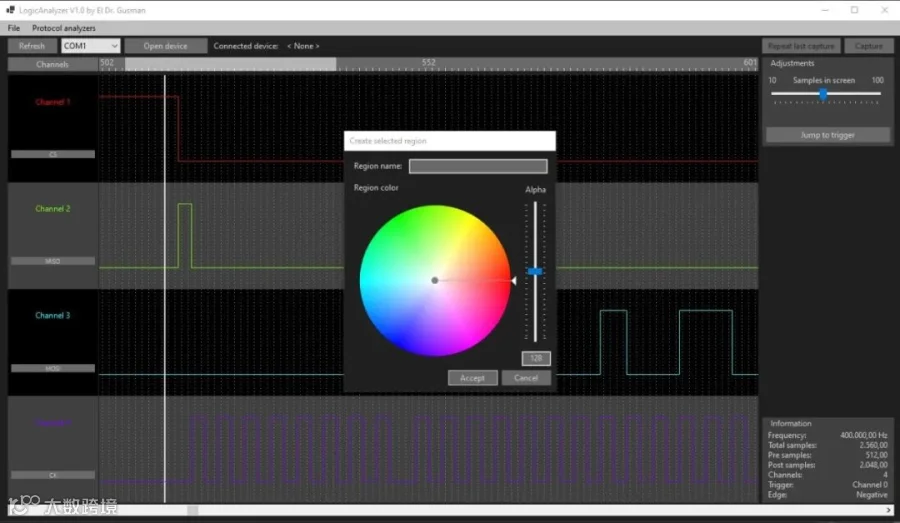

LogicAnalyzer 上位机主界面（自研 LogicAnalyzer V1.0 by El Dr. Gusman）：
左侧通道列表（CS / MISO / MOSI / SCK 染色）、中间时序波形显示 + 色板式 Region 工具、右侧信息面板给出 Frequency / Total samples / Pre & Post samples / Trigger 等元数据；Color Picker 可以给不同 Region 染色并命名，作者把 Region / Signal compositor / Protocol analyzers 等 UI 入口都开放了。
- 硬件平台
：Raspberry Pi Pico / Pico 2（RP2040 / RP2350，PIO 协处理器）；6× TI TXU0104PWR 四通道单向电平转换器（TSSOP-14，固定方向 5 V → 3.3 V 下行转换） - 开源状态
：已提供原理图（KiCad 源 + Schematic1/2 JPG 渲染图） | 软件完全开源（Windows .NET + Linux/macOS 三平台 Release 6.0.0.1 固件 + 上位机已发布；BOM_PCBWay.xlsx / BOM_JLCPCB.csv 在 v6.0.0.1 release 中公开） - 核心亮点
： - 24 通道 × 100 Msps 真同步采样
，32 K 采样深度，支持 Pico 2 固件的 blast mode 400 Msps（Turbo），是市面同等价格 LA 的 4× 速率档位 - 三种 PIO 触发模式
：edge / fast pattern（≤5 bit，200 Msps 跑满） / complex pattern（≤16 bit），全部硬件并行完成，主核不参与采样 - BOM 仅 9 个料号 / 25 颗器件
（不计 Pico 与探针）：1× LL4148 防反、1× 三段位滑动开关、12× 100 nF 0402 去耦、6× TXU0104PWR、3× 排针/接口、2× 贴片电阻；单板公开成本可压到 ¥60 以内 - 开放生态
：4955★ / 529 fork 的 GitHub 同类 LA 项目头部流量，作者同步在 PCBWay 共享 V6.0 制造工程并直接走订单发货，量产与零售打通 - 推荐理由
：在 GitHub 公开硬件项目里，LogicAnalyzer 是难得同时把「近五千星 + 完整 KiCad 原理图 + 出货级 BOM + 软硬件全栈」四件事都做齐的开源 LA。V6.0 之后作者仍持续回复 issue 并放出 V2 的 JITX 重构版；今天选它，是因为 9 月已连出电源 / SMU / 信号源三档，本次切回「数字波形调试」类的硬核测量仪器，给类目轮换补一个能与 LogicPi V2 形成清晰差异的对照案例。
📋 项目简介
gusmanb / LogicAnalyzer 是基于 Raspberry Pi Pico（RP2040）或 Pico 2（RP2350）的开源 24 通道 100 Msps 逻辑分析仪，采样与触发全部由 PIO 协处理器完成、主核只负责接收 DMA 流并转发给 USB；上位机是作者自写的 .NET 桌面程序，支持自定义 Region 着色、协议解析（已对接全部 sigrok 协议解码器）、命名导出、终端捕获应用等。
V6.0 设计有两条独立小板：「LogicAnalyzer 载板」承载 Pico 与所有 GPIO 镀金焊盘，「LevelShifter 24ch 板」做 5 V → 3.3 V 单向下行电平转换（24 路、6× TXU0104PWR 并行各管 4 通道），二者通过 2×16 同向排针对插；用户也可以完全跳过 LevelShifter，让 Pico 直连 3.3 V 待测信号做最简模式。
本设计的关键点在于「PIO 让 100 Msps 触发不必挤主核」：GPIO 状态变化、pattern 比较、触发置位全部跑在 PIO 状态机的两三条指令内，因此单台 ¥35 左右的 Pico 就能做到过去需要外置 FPGA 才能保证触发的指标。
🔧 设备参数
-
通道数：24（CHAN_0 ~ CHAN_23，可软件重命名） -
默认采样率：100 Msps（RP2040） / 400 Msps blast mode（RP2350 Turbo 固件） -
采样深度：32 K 样本 / 通道（基础档；带 RLE 压缩与多触发链模式可成倍扩展） -
触发模式：edge（边沿）/ fast pattern（≤5 bit @ 200 Msps）/ complex pattern（≤16 bit @ 66 Msps） -
接口：USB 全速；上位机支持 Windows、Linux、macOS（Release 6.0.0.1 提供全部平台） -
协议解析：直接复用全部 sigrok 解码器（I²C、SPI、UART、CAN、1-Wire 等 100+ 种协议） -
输入电压：直连模式 3.3 V CMOS；LevelShifter 模式下 1.08 ~ 5.5 V（TXU0104 固定方向，A 端口接探针侧 5 V、B 端口接 Pico 侧 3.3 V） -
主控：Raspberry Pi Pico 或 Pico 2（Pico W / Zero 也有专用固件分支）
🎯 项目背景
LogicAnalyzer 立项于 2022 年 7 月（commit 0.0.1），作者 El Dr. Gusman 在项目简介里直接点破动机：「市售廉价 LA 几乎都用同一套 OLS 上位机，难用且不说还锁协议——所以我自己写二进制协议与可视化软件，再借助 RP2040 的 PIO 把采样+触发都丢给协处理器」，整套设计从一开始就奔着「Pico 直接当 LA 主控」这个非常规路线。
这种路线在 V1.0 时代还不算罕见（sigrok-pico 等项目早就在用），但作者把工程化做到 GitHub 同类项目罕见的几个量级：
-
完整公开 KiCad 源 + Schematic JPG + BOM CSV/XLSX + Gerber + 贴片坐标 CPL，量产门槛降到 PCBWay 一键下单 -
固件支持 Pico / Pico 2 / Pico W / RP2040-Zero / Pico 2 Turbo 五条产品线分叉；上位机 Windows .NET 6 + Linux/macOS 三平台全部 release -
持续 4 年迭代（2022-07 立项至今），V6.0.0.1 在 2025-02 发布，作者仍公开回应 issue 与 bug；2026-08-23 的最近一次 push 又把 V2 走 JITX 的社区/作者硬件重构版推到 master
与传统示波器/LA 类目对比，本期与 08-21 LogicPi V2 同样属「数字调试仪器」大类，但 LogicPi V2 是示波器 + LA 二合一手持机（STM32 + 模拟前端），而 LogicAnalyzer 是 RP2040 + 纯数字电平 + 上位机路线，二者在硬件架构、软件定位与目标场景上都有显著差异：LogicAnalyzer 主打「把 PC 当屏幕」，LogicPi V2 主打「手持独立可用」。
📊 核心参数
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
💰 BOM 清单与成本估算
主控 Raspberry Pi Pico / Pico 2 由用户自带，不计入本表。下面汇总自作者 v6.0.0.1 release 中的
BOM_PCBWay.xlsx（PCBWay 与 JLCPCB 同步发布），并按立创商城公开报价折算为人民币（按 1 USD ≈ 7.1 CNY 估算汇率）。单价列为参考零售单价（含税），下单批量与渠道不同会有 ±30% 波动。
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 合计（仅 PCB 元器件） |
|
|
|
约 ¥25 |
|
价格来源：项目自带 PCBWay / JLCPCB BOM（v6.0.0.1 release）+ 立创商城公开报价补查；采集日期 2026-09-07；批量、渠道与含税口径不同会有 ±30% 波动，仅作预算参考。合计仅含 PCB 直插元器件，不含 PCB 打样（约 ¥30~80）、外壳、运费与税费；若另购 Raspberry Pi Pico（约 ¥35）+ 一把 IDC 探针（约 ¥25），整机可下探到 ¥120 以内。
📐 完整原理图（按功能区块）
本节贴图全部基于作者公开的 KiCad 源（Electronics/LogicAnalyzer/LogicAnalyzer/LogicAnalyzer.kicad_sch 与 Electronics/LogicAnalyzer/LevelShifter/LevelShifter.kicad_sch，KiCad EDA 6.0.4），以及 v1.0 版本的官方 Schematic1.jpg（Pico 载板）/ Schematic2.jpg（24 通道 LevelShifter 板）。V6.0.0.1 release 同步给出 BOM_PCBWay.xlsx / BOM_JLCPCB.csv / Gerber_Files.zip / CPL.zip，可一键 PCBWay / JLCPCB 打样。

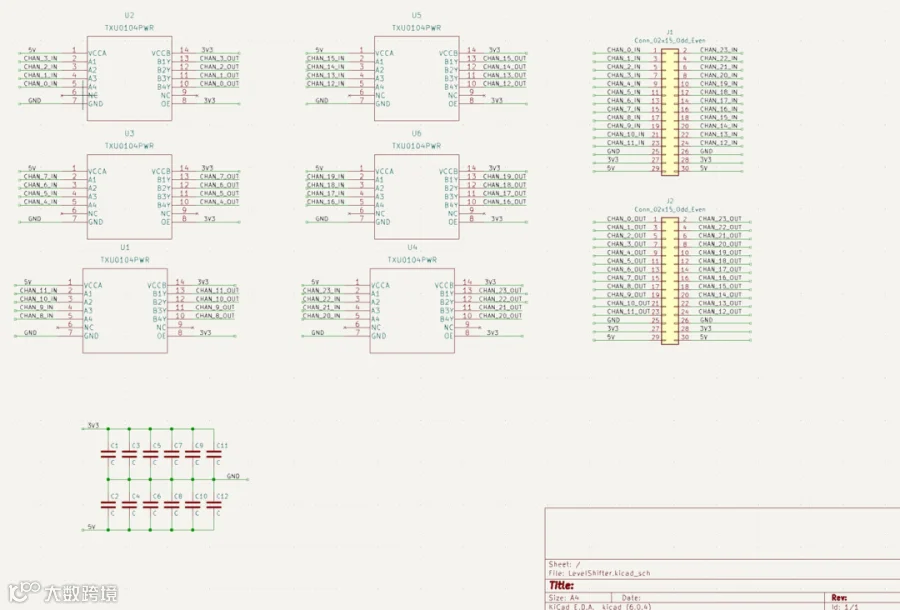

LogicAnalyzer 24 通道电平转换板完整原理图概览：
右侧 J1 为 30-pin 探针输入连接器（CHAN_0_IN ~ CHAN_23_IN + GND/3V3/5V），左侧 6× TXU0104PWR（U1~U6）单向下行转换 5 V 域到 3.3 V 域，下方 C1~C12 12 颗 100 nF 0402 去耦电容在 3V3 与 GND 之间就近并联；右上角 KiCad EDA 6.0.4 标题块，2022 年的 V1.0 公开源，与 V6.0.0.1 release 的 BOM_PCBWay.xlsx 是同一份设计的早期公开版。

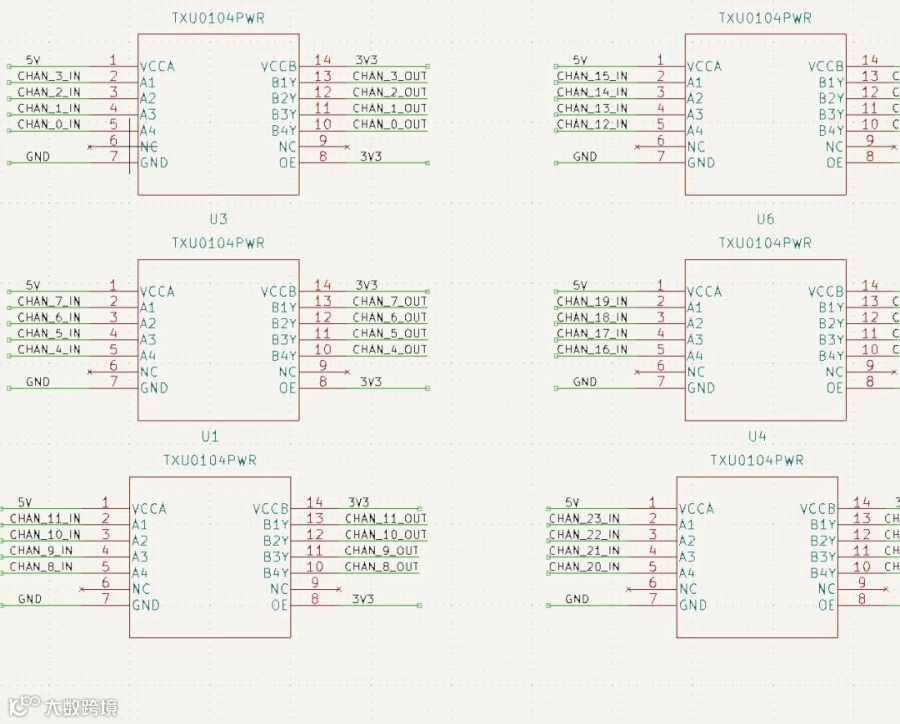

LogicAnalyzer 电平转换核心功能区块（6× TXU0104PWR 阵列）：
U2/U3 负责 CHAN_0~7、U5/U6 负责 CHAN_8~15、U1/U4 负责 CHAN_16~23；VCCA 接 5 V（探针侧），VCCB 接 3 V3（Pico 侧），OE 高电平使能；TXU0104 是固定方向单向转换器（A→B），每个 TXU0104 把 4 条单向通道做 1.08~5.5 V 下行转换，6 片并行各管 4 通道刚好覆盖 24 通道。

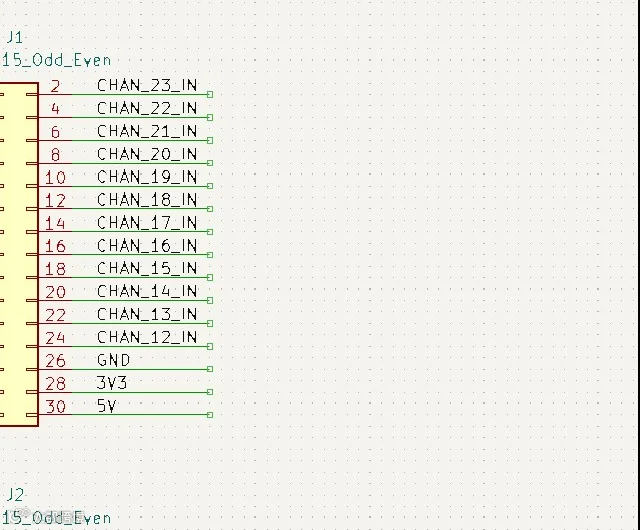

LogicAnalyzer 输入侧探针接口功能区块：
J1 探针输入连接器（2.54 mm 30P）：奇数脚 1~29 走 CHAN_0~CHAN_14 输入，偶数脚 2~30 走 CHAN_15~CHAN_23 + GND/3V3/5V；用户把 IDC 探针或杜邦线直接对应接入即可。CHAN_xx_IN 信号再走 5 V → 3V3 单向下行转换到 CHAN_xx_OUT 送入 Pico。

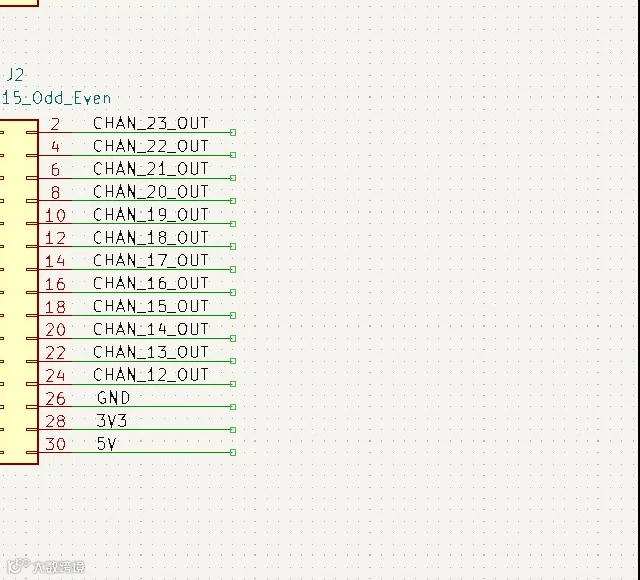

LogicAnalyzer 输出侧 Pico 接口功能区块：
J2 Pico 排针接口（2.54 mm 2×16P）：把 24 路 3.3 V 已转换信号送到 RP2040 的 GP2~GP28，外加 VSYS / VBUS / GND / 3V3_EN / RUN 等 Pico 必需电源脚；右侧 GPIO0 / GPIO1 在板内短接以做 PIO 触发同步——这是 PIO 触发链的关键硬件约束。

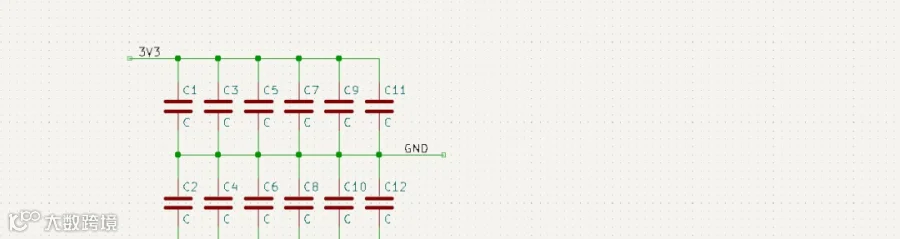

LogicAnalyzer 电源去耦与防反功能区块：
C1~C12 12 颗 100 nF 0402 去耦电容阵列（左半 3V3 排 + 右半 GND 排），分别就近挂在 6× TXU0104PWR 的 VCCB；D1（LL4148）串入 5 V 通道做防反；R1 = 100 kΩ、R2 = 8.2 kΩ 分别作 OE 上拉与参考偏置。整张图共 25 颗器件（其中 22 颗贴片 + 3 颗直插连接器/开关）。

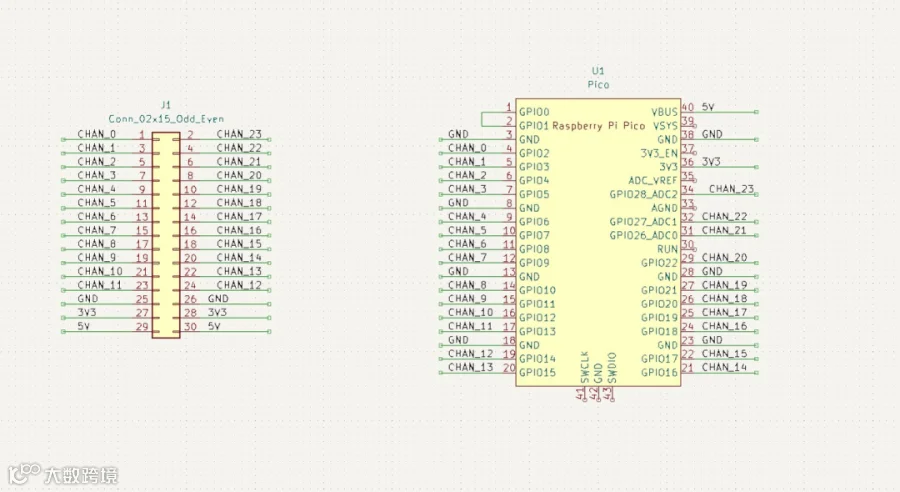

LogicAnalyzer Pico 载板通道映射功能区块（V1.0 官方 Schematic1）：
LogicAnalyzer V1.0 Pico 载板（J1 探针母座 + U1 Raspberry Pi Pico footprint）：CHAN_0 ~ CHAN_23 一一对应映射到 GP2 ~ GP28（CHAN_0 = GP2、CHAN_23 = GP28_ADC），GP28_ADC 脚同时接入 ADC_VREF 供上位机读取阈值参考；SWCLK/SWDIO 调试口直接引出 Pico 烧录脚，是所有 24 通道信号最终汇入 MCU 的核心映射表。
