🏆 今日精选（来自 GitHub）
- 项目名称
：PD Adjustable DC Power Supply - 项目类型
：可调数字电源 - 项目链接
：https://github.com/tobychui/PD-Adjustable-DC-Power-Supply - 项目图片
：

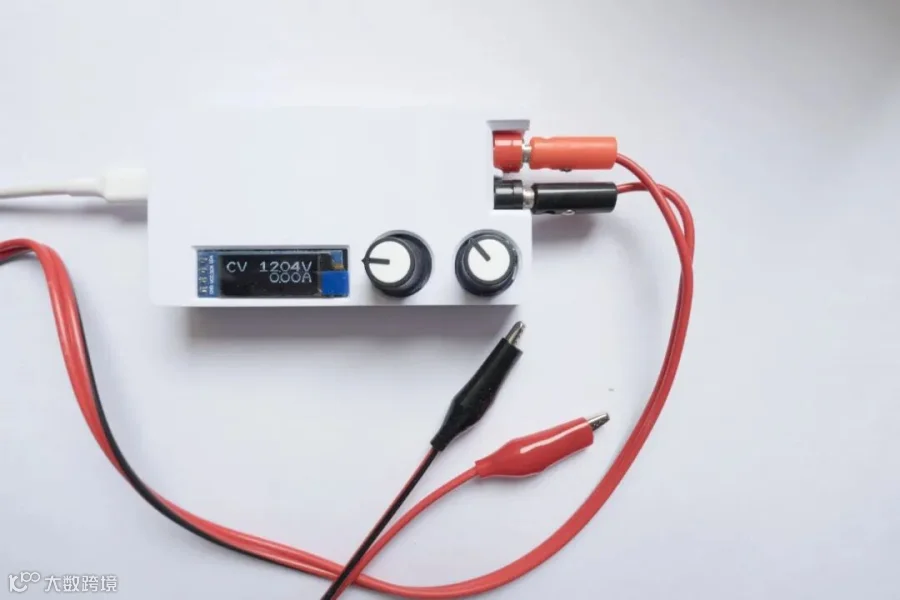

PD Adjustable DC Power Supply 整机实物：
10 cm × 5.2 cm 口袋机身，配两个调节旋钮、0.91" OLED 屏、USB-C 输入与输出端子，适合放在便携工具箱中。
PD Adjustable DC Power Supply 整体电路原理图：
USB-PD 输入经 CH224K 诱骗 20V，由 XL4015E 降压产生可调输出；LM358 与 ACS712 构成 CV/CC 闭环；CH552G 采集并驱动 0.91" OLED 显示。
- 硬件平台
：CH552G（CH55x 8 位 USB MCU）+ CH224K USB-PD 触发 + XL4015E 降压 + ACS712ELCTR 电流采样 + LM358 CC/CV 控制 + 0.91" I2C OLED - 开源状态
：硬件已开源（EasyEDA 原理图源文件 + Gerber + 3D 打印外壳，CC BY-NC-SA）| 固件已开源（CH55xduino Arduino 工程，MIT） - 核心亮点
： -
USB-PD 60W（20V / 3A）输入，2–20V / 4A / 50W 可调输出，CV / CC 双模式，体积仅 10 cm × 5.2 cm × 1.9 cm -
完整工程交付：v1–v5.1 PCB 迭代、EasyEDA 原理图源文件、Gerber、3D 打印外壳、CH552G 固源码、实物验证照片；v4 适合半 PCBA 代工，v5 适合手焊复刻 - 推荐理由
：开源硬件里少见能把 USB-PD 快充头直接变成口袋级 50W 程控实验室电源的完整方案，且提供 EasyEDA 源文件与 5 版 PCB 迭代，复刻与改频门槛极低。
📋 项目简介
PD Adjustable DC Power Supply 是一款面向电子创客的 DIY 口袋可调直流电源。它通过 CH224K 从 USB-PD 充电器或充电宝诱骗出最高 20V 的输入，经 XL4015E 降压与 LM358 运放构成的 CC/CV 控制环路，输出 2–20V、最大 4A（50W）的可调直流电压。整机由 CH552G 8 位 USB MCU 驱动 0.91 英寸 OLED 实时显示电压/电流，并可通过串口以 CSV 格式输出实时功耗数据。作者还设计了同 footprint 的 MCH-PD 自动回流焊热板，可与本电源叠放在便携工具箱中。
🔧 设备参数
-
主控：CH552G（CH55x 8 位 USB MCU），使用 Arduino IDE + CH55xduino 编译烧录。 -
输入：USB Type-C PD，最高 60W（20V / 3A），由 CH224K 完成 PD 协议触发。 -
输出：可调 DC 2–20V，最大 4A 或 50W。 -
工作模式：恒压（CV）/ 恒流（CC）。 -
显示：0.91 英寸单色 OLED（I2C）。 -
显示精度：±0.02V / ±0.05A，刷新率 1Hz。 -
数据输出：串口 CSV（可在 Arduino IDE 串口绘图器中查看）。 -
尺寸：10 cm × 5.2 cm × 1.9 cm（不含旋钮）/ 3.3 cm（含旋钮）。 -
版本建议：v4 针对半 PCBA 代工优化；v5 由 HCCLAB 优化，更适合手焊 DIY。
🎯 项目背景
作者 tobychui 希望为电子创客提供一套"用 USB-PD 快充头就能驱动"的口袋级可调直流电源。传统可调电源要么体积大、要么需要专用适配器，而他发现 USB-PD 充电器已经普及到几乎人手多个，于是尝试用 CH224K PD 触发芯片 + XL4015E 降压芯片 + LM358 运放把快充头的能量转换成 2–20V / 50W 的可调输出。为了让复刻门槛足够低，项目从 v1 迭代到 v5.1，分别针对半 PCBA 代工和手焊 DIY 优化，并提供 EasyEDA 源文件、Gerber、3D 打印外壳与 CH55xduino 固件。作者还设计了同 footprint 的 MCH-PD 自动回流焊热板，使两者可以叠放进便携工具箱，形成一套完整的"移动焊接+供电"解决方案。
📊 核心参数
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
📐 完整原理图（按功能区块）
项目采用 EasyEDA 设计，提供完整 .json 源文件与 Gerber，本地已留档整体电路原理图 tobychui_overall.png 与完整原理图 tobychui_schematic.png。功能分区如下：
|
|
|
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
PD Adjustable DC Power Supply 完整原理图：
从 USB-C 输入、CH224K PD 诱骗、XL4015E 降压、LM358 CC/CV 环路、ACS712 电流采样到 CH552G 主控与 OLED 显示，整链路一目了然。
