：Haasoscope Pro — 2 GHz / 3.2 GS/s / 12-bit 开源硬件示波器 - 项目类型
：示波器（Oscilloscope） - 项目链接
：https://github.com/drandyhaas/HaasoscopePro （CrowdSupply 在售：https://www.crowdsupply.com/andy-haas/haasoscope-pro ；Hackaday.io：https://hackaday.io/project/200773-haasoscope-pro ） - 项目图片
：

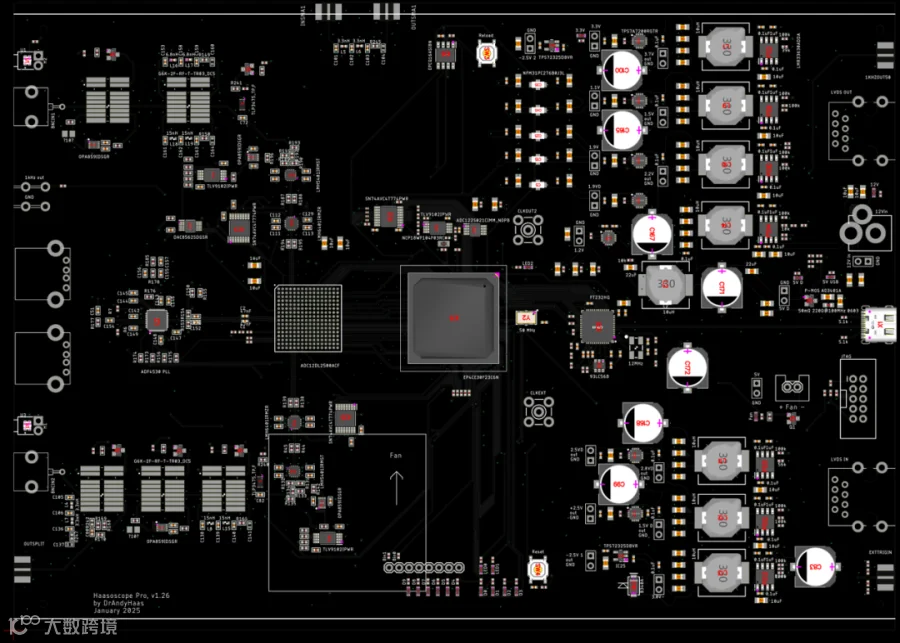

Haasoscope Pro 主板渲染图：
10 层高密度 PCB 渲染，展示 ADC、FPGA、电源与时钟区域的完整布局。
Haasoscope Pro 主板 PCB 布线图：
顶层/内层走线细节，高速差分对、阻抗控制与接地过孔清晰可见。
- 硬件平台
：TI ADC12DL2500（12-bit 高速 ADC）+ Altera Cyclone IV EP4CE30（FPGA）+ ADF4350（PLL 时钟）+ LMH5401/LMH6401/OPA859（前端放大）；USB 接口经 FT232H - 开源状态
：已提供完整原理图（Eagle 9.6.2 .sch源 + 16 页 PDF 原理图haasoscope_pro_adc_fpga_board_schematics.pdf，已下载留档assets/2026-08-25/schematic.pdf并验证非 stub）+ PCB（.brd）+ BOM（.csv/.xlsx）+ Gerber/装配文件 + 10 层板 CAM/DRU；软件 完全开源（Python/Qt 上位机 MIT，Quartus/Vivado FPGA 固件工程随仓发布） - 核心亮点
： - 2 GHz 模拟带宽、3.2 GS/s 采样率、12-bit 垂直分辨率
—— 这是目前 DIY / 开源硬件示波器里规格最顶的一档，已逼近商用中端台式机水平，且通过子板可扩展为多通道系统（时钟板 / 数据板 / 输入板 / 预输入板 / 电源板 / FPGA 板等 8 类开发子板）。 - 全栈开源、可复刻、已商品化
：原理图/PCB/BOM/FPGA 固件/Python 软件全部放出，并在 CrowdSupply 与 Mouser 正式发售（提供 v27→v32 固件分支与跨平台 Release），配套 2 GHz 有源探头（独立仓库 oshw-active-probe）、YouTube 教程与 ngscopeclient 多仪器联动 —— 文档与生态完整度远超一般爱好者项目。 - 推荐理由
：今日四个来源候选中规格最硬核、且唯一把「原理图 + PCB + BOM + FPGA 固件 + 软件」全链路开源的示波器，2 GHz/12-bit 旗舰级指标对开源硬件而言堪称惊艳。
📋 项目简介
Haasoscope Pro 是 Andy Haas 推出的「平价、2 GHz、3.2 GS/s、12-bit、开源硬件、可扩展」USB 示波器。主采集板基于 TI ADC12DL2500（12-bit 高速 ADC）+ Altera Cyclone IV FPGA 实现数据链路，前端用 LMH5401/LMH6401/OPA859 做放大与驱动，时钟由 ADF4350 PLL 合成，经 FT232H 与 PC 通信；软件端为 Python + PyQtGraph 的 HaasoscopeProQt，支持 Windows / Mac(M1+) / Linux。设计文件按 Eagle 9.6.2 管理，含主板、机箱前后面板、以及开发过程中使用的多块子板。
🔧 设备参数
-
模拟带宽：2 GHz -
实时采样率：3.2 GS/s -
垂直分辨率：12 bit -
接口：USB（FT232H，需 5V/2A 以上供电，支持 USB-PD 集线器或外部适配器） -
开源交付：Eagle .sch/.brd源、16 页 PDF 原理图、BOM（CSV/XLSX）、Gerber、10 层板 CAM/DRU、FPGA Quartus 工程、Python 上位机 -
获取渠道：CrowdSupply / Mouser 在售；GitHub 提供 v27–v32 多固件分支与跨平台 Release
🎯 项目背景
示波器是电子工程师的必备仪表，但高带宽机型长期被商用台式机垄断、价格高昂且闭源。Haasoscope Pro 是作者此前 Haasoscope 的开源续作，立项目标即「用可复刻的开源硬件把 2 GHz 级带宽带进个人工作台」：通过 ADC 交织采样 + FPGA 实时处理 + 开放子板生态，既保证指标又保证可扩展。项目已在 CrowdSupply 成功上线、进入 Mouser 分销，并配套 2 GHz 有源探头与 ngscopeclient 多仪器分析套件，形成从硬件到软件的完整开源闭环。
📊 核心参数
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
📐 完整原理图（按功能区块）
以下为项目主采集板（
haasoscope_pro_adc_fpga_board）的 16 页 Eagle 原理图，已验证为完整设计（非占位 stub：含 36×R / 62×C / 12×L / 11×LED / 5×IC 等元件，及 ADC12DL2500、ADF4350、LMH5401、OPA859、FT232H、EP4CE30 等 IC）。PDF 原件见assets/2026-08-25/schematic.pdf，下面先给 16 页总览，再按链路给出关键功能区块裁剪。
Haasoscope Pro 主板原理图（16 页总览）：
16 页 Eagle 原理图总览，覆盖模拟前端、ADC、FPGA、时钟、USB 与多路电源。

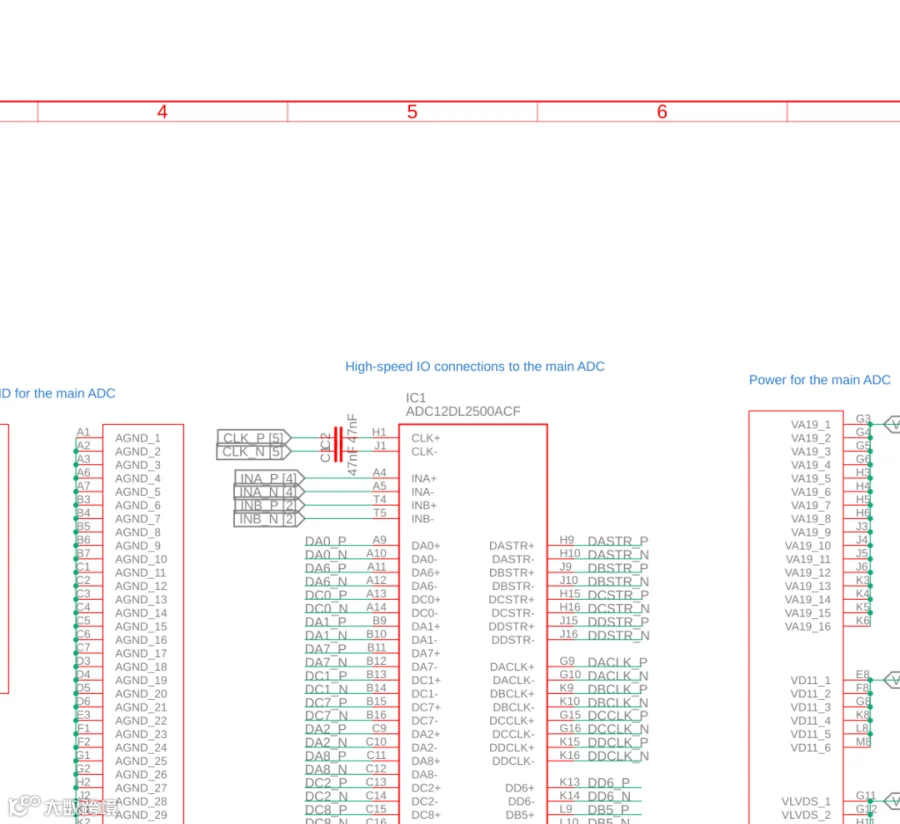

ADC 采集核心（Sheet 6）：
TI ADC12DL2500（12-bit、3.2 GS/s）为采集核心，前端经 LMH5401/LMH6401/OPA859 全差分放大链驱动，构成高带宽采样通路。

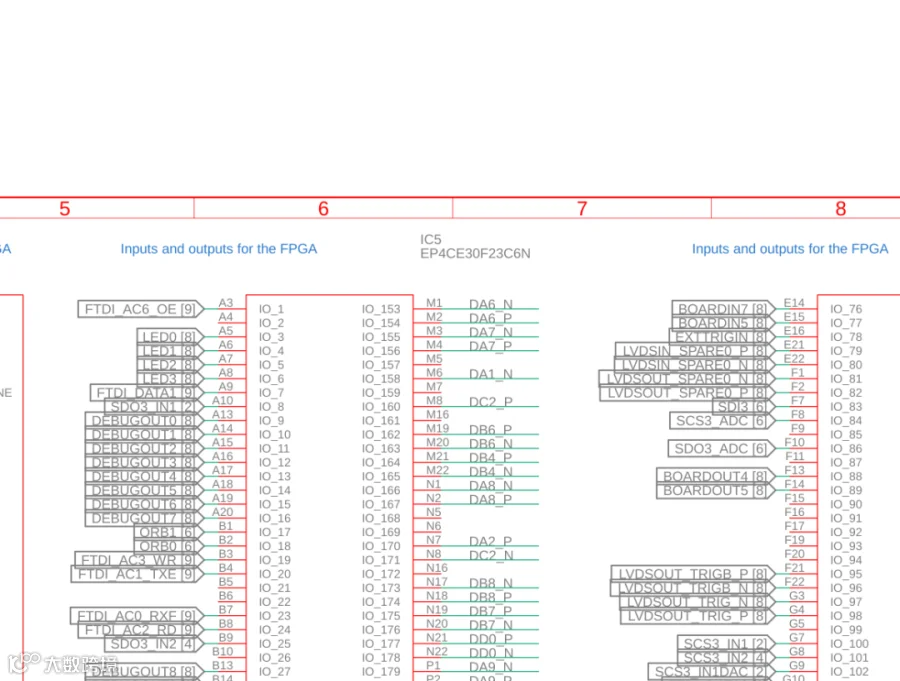

FPGA 主控（Sheet 7/8）：
Altera Cyclone IV EP4CE30 实现数据链路、触发与逻辑控制，EPCQ16 作为 FPGA 配置存储，是该板的计算中枢。

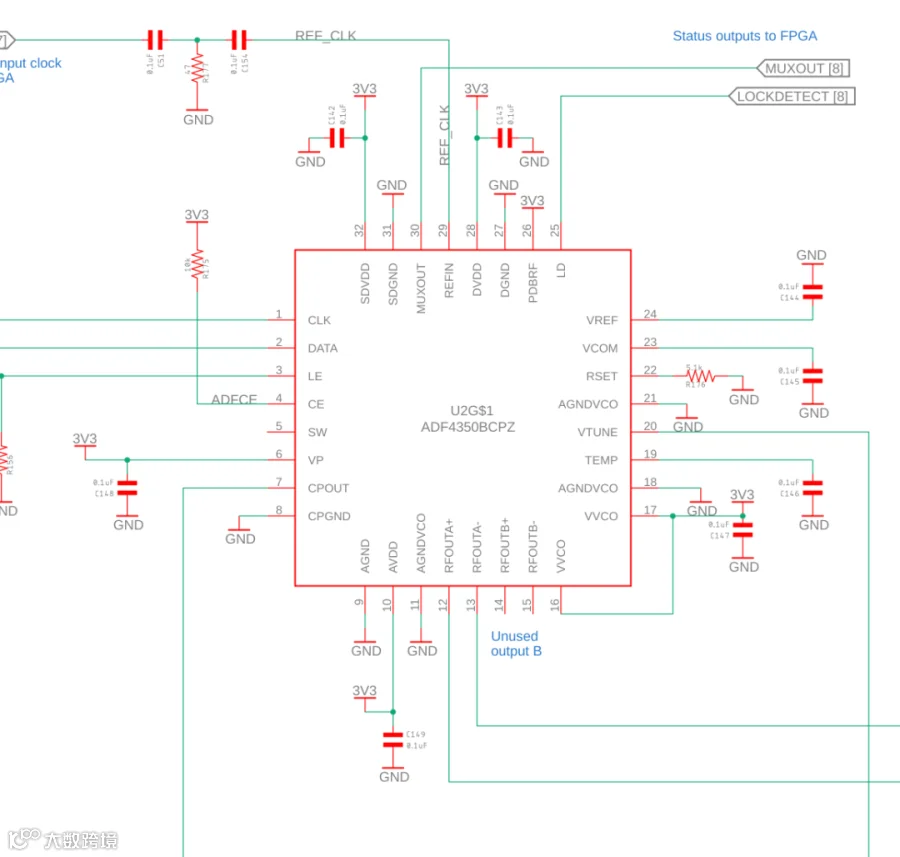

时钟 / PLL 合成（Sheet 5）：
ADF4350 锁相环产生 2 GHz 时钟，为 ADC 与 FPGA 提供低抖动采样/参考时钟。
USB / FTDI 接口（Sheet 9）：
FT232H 负责与 PC 的 USB 通信，配合外部 5V/2A 供电完成板级数据上行。
辅助电源（Sheet 10–13，总览中可见）：由 LMR33630 等多路电源器件生成系统所需各路供电轨，未在上方单独裁剪，详见 sch_full.png 总览对应分区。
