🏆 今日精选（来自 GitHub）
- 项目名称
：ArbWave30（30MHz 任意波形发生器） - 项目类型
：信号源 / 任意波形发生器（AWG）—— 延伸类目 - 项目链接
：https://github.com/EERNINUO/ArbWave30 - 项目图片
：

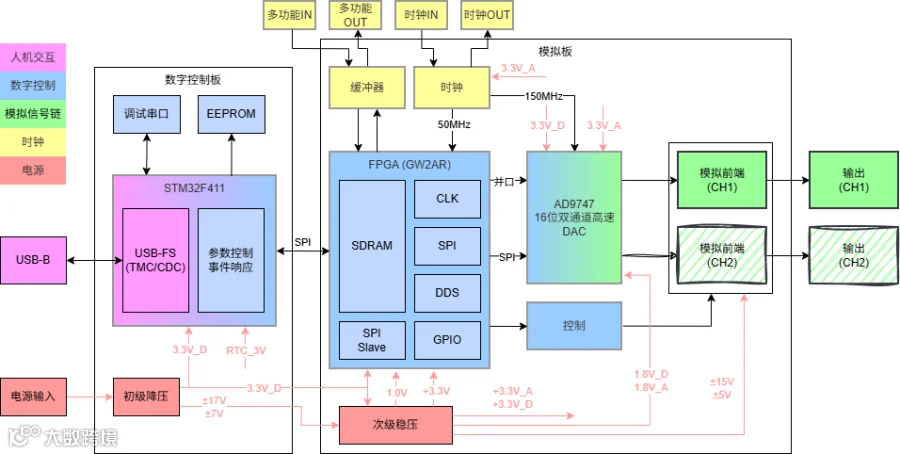

ArbWave30 系统架构框图：
数字控制板（STM32F411 + USB-FS + EEPROM）经 SPI 管理 FPGA（GW2AR，内嵌 SDRAM），FPGA 以 16 位并口驱动 AD9747 双通道高速 DAC，再经两路模拟前端到 SMA 输出；时钟链由外部时钟输入/输出接口与 CDCI6214 组成，150MHz 送 DAC；电源输入经初级变换（±17V/±7V/+3.3V 母线）与次级稳压分配到各功能区。双板分工、电源轨分层标注清晰，是一张可以直接当「仪器整机架构课」用的框图。
30MHz 正弦波输出实测（鼎阳 SDS824X HD，2.00GSa/s）：
示波器读数：30.00040MHz、峰峰值 5.105V。这是作者贴在 README 里的实物验证截图——一台个人 DIY 的 FPGA+高速 DAC 信号源，把 30MHz 正弦波稳定地打了出来。注意当前实测幅度 5.1Vpp 还没到标称的 10Vpp（20~30MHz 档），与项目「模拟前端进一步调优中」的自述状态一致。
- 硬件平台
：高云 GW2AR-18 FPGA（LQFP144，18k LUT4，内嵌 64Mbit PSRAM，48 位 DDS 相位累加器） + ADI AD9747（双通道 16-bit / 250MSPS DAC，本项目跑 150MSPS） + TI CDCI6214 低抖动时钟发生器（相位抖动 386fs，器件规格） + TI OPA695 超宽带电流反馈运放差分转单端 + STM32F411CEU6（Cortex-M4 @100MHz，USB-FS CDC） - 开源状态
：已提供完整原理图（KiCad 源：模拟板 6 个层次图页 + 控制板 2 个图页，CERN-OHL-S-2.0） | 固件完全开源（FPGA Verilog + STM32 FreeRTOS + SCPI 协议栈，GPL-3.0） | 文档 CC BY-SA 4.0（含 5 篇架构决策记录 ADR） - 核心亮点
： -
正弦波最高 30MHz（已实测）、方波 5MHz（设计指标）；48 位相位累加器频率分辨率 1μHz；幅度分辨率 2mV、偏移 ±10V；高阻输出 20Vpp（DC~10MHz）/14Vpp（10~20MHz）/10Vpp（20~30MHz），50Ω 输出阻抗，SCPI-1999 全程控。 -
器件选型全部「DIY 可制造」：FPGA 用 LQFP144 可手工焊（拒绝 BGA），DAC 选 AD9747 而不是 AD9767 的理由（时钟引脚不与数据总线交叉、内置 10 位辅助 DAC 省掉外部偏置 DAC）写成了一篇 3000 字 ADR，这是教科书级的选型示范。 -
国产器件链路完整：高云 FPGA + 兆易 GD25Q32 配置 Flash + ST MCU，高云云源（Gowin EDA）免费工具链，总谐波失真实测 THD -49.7dBc / SFDR -50.08dBc @10MHz 满幅。 -
文档完整度罕见：ADR×5（FPGA 选型/DAC 选型/滤波器拓扑/差分转单端/去本地 UI）、设计笔记（35MHz 5 阶与 60MHz 5/7 阶椭圆滤波器 LTspice 仿真对比）、调试笔记（散热片装配翻车与修正、等长走线实拍）、SCPI 参考手册、PyVISA 自动化测试脚本一应俱全。 - 推荐理由
：一台把「FPGA DDS + 16 位高速 DAC + 椭圆滤波器 + 电流反馈运放」串成完整信号链的 30MHz 任意波形发生器，原理图 KiCad 源全开、连每个关键器件「为什么选它不选它」都写了决策记录——对正在学高速数模混合设计或备赛信号源类赛题的人来说，这个仓库比大多数成品仪器手册更有教学价值。同属信号源类目，08-20 期 TinyAWG 是低频口袋 DDS，本期则把规格抬到 30MHz 台式级并走通国产 FPGA 路线，属于该子方向的一次跨代样本。项目还在 MVP 阶段（Gerber 和完整 BOM 待发布），但正弦链路已实测打通，属于「值得现在就 star、跟它一起长大」的项目。
📋 项目简介
ArbWave30 是开发者 EERNINUO 的个人开源项目：一台 30MHz 双通道（V1.0 先开放单通道）任意波形发生器，2026 年 4 月立项，最新一次提交就在本期发稿前一天（2026-09-05），是目前 GitHub 上少见的「国产 FPGA + ADI 高速 DAC」路线的开源信号源。整机采用模拟板 + 控制板两块 4 层板架构：控制板上 STM32F411 通过 USB CDC 接收 SCPI-1999 命令，经 SPI 从机接口写入 FPGA 寄存器；模拟板上 GW2AR-18 里的 48 位 DDS 相位累加器生成波形表读出地址，16 位并行数据以 150MSPS 送入 AD9747，差分电流输出先过 7 阶椭圆 LC 重构滤波器（160nH/180nH 0805 高 Q 电感 + 精密电容），再由 OPA695 电流反馈运放完成差分转单端与增益设定，经 49.9Ω 到 50Ω SMA 面板口输出；直流偏置由 NE5532 与 DAC 辅助通路共同完成。
时钟是这类仪器的命根子：板载 10MHz 振荡器（README 标称 TCXO ±1ppm，也可切换外部参考输入）进 CDCI6214 四路低抖动时钟发生器，再以 150MHz 差分时钟送 DAC，AC 耦合 + 400mV 共模偏置 + 100Ω 差分端接完全按 ADI 数据手册参考设计落地。电源链从 24V DC 输入开始，TPS54360 + TPS62933 开关变换先产出 ±17V/±7V/+3.3V 母线，再由 L7805/L7905 线性稳压与 TPS7A4701/TPS7A91 两级低噪声 LDO 细分出 ±5VA 等模拟轨道，数字/模拟地与磁珠隔离在原理图里都看得到。
仓库目前公开了全部 KiCad 原理图源（模拟板 Clock/DAC/FPGA/FPGA_Config/Power/Power_Filter 六页 + 控制板 MCU/POWER 两页）与模拟板 BOM（73 行、281 只元件），FPGA Verilog、STM32 FreeRTOS 固件与 SCPI 协议栈（移植 libscpi）也在仓库里。项目采用多许可证策略：固件 GPL-3.0、硬件 CERN-OHL-S-2.0、文档 CC BY-SA 4.0，边界划得非常清楚。需要提醒的是它仍在 MVP 阶段：方波/三角波/噪声 DDS、差分转单端优化、THD/SFDR 完整标定、Gerber 与控制板 BOM 都在待办清单上，现在复刻需要自己踩一遍调试坑——好在作者把坑都拍照片记下来了。
🔧 设备参数
- 波形与频率
：正弦最高 30MHz（已实测）；方波最高 5MHz（设计指标，方波/三角/噪声 DDS 尚在开发中）；V2.0 计划双通道 + AM 调制 + 扫频，V3.0 计划 Linux+LVGL 本地 GUI 与 ≥16kpts 任意波 - 幅度
：高阻负载 20Vpp（DC~10MHz）/ 14Vpp（10~20MHz）/ 10Vpp（20~30MHz）；分辨率 2mV（典型）；直流偏移 ±10V - 时钟系统
：板载 10MHz 振荡器或外部 10MHz 参考输入（README 标称 TCXO ±1ppm）；CDCI6214 输出 150MHz 差分 DAC 时钟，相位抖动 386fs（器件规格） - 信号链
：48 位 DDS 相位累加器 → 16 位并口 @150MSPS → AD9747 双 16-bit DAC → 7 阶椭圆重构滤波器 → OPA695 差分转单端 → 50Ω SMA - 失真（实测）
：THD = -49.7dBc @10MHz 满幅；SFDR = -50.08dBc @10MHz（含谐波定义） - 接口与控制
：USB 2.0 FS（CDC 虚拟串口），SCPI-1999 命令集（ *IDN?/SOUR:FREQ/SOUR:STAT等），PyVISA 可直接当仪器驱动；SMA 触发 I/O 与外部时钟输入（V1.0 后续版本启用） - 供电
：24V DC 输入，整机功耗 <24W - 结构
：模拟板 + 控制板双 4 层板；FPGA LQFP144 手工可焊
🎯 项目背景
作者在 ADR-001 里把选型约束写得非常直白：个人 DIY、要能热风枪或烙铁手焊（直接排除一切 BGA）、逻辑资源 10k~15k LUT、成本目标 70 元以内。备选名单从高云 GW2A-18、GW2AR-18、GW2A-55 到 Xilinx Artix-7 和 ZYNQ-7000 摆了一排，最后胜出的关键不是性能而是「内嵌 64Mbit PSRAM」——省掉外挂 SDRAM 的布线和信号完整性风险，还给未来 V3.0 的 1Mpts 任意波留足存储。AD9767 换 AD9747 的 ADR-003 同样精彩：AD9767 的时钟引脚被两组 14 位数据总线夹在中间，四层板上等长布线必然绕行或换层；AD9747 把差分时钟放在芯片侧面、数据集中在另两侧，还白送两个 10 位辅助 DAC 顶掉外挂偏置 DAC（省约 30 元），代价是要啃 DCO 接口 400ps/1200ps 的建立保持约束。
这种「把每个决策都摆到桌面上打分」的写法，是很多开源硬件项目容易缺失的一环。重构滤波器的设计笔记里，作者把 35MHz 5 阶、60MHz 5 阶、60MHz 7 阶椭圆滤波器的电路、频率响应和时间响应全部仿真对比后选定 7 阶方案；调试笔记里则留着 TO-220 散热片顶到相邻电容的装配翻车现场照和修正后的等长走线显微照。对电赛信号源类赛题（DDS、扫频仪、简易 AWG）而言，这份「架构 + 选型 + 踩坑」三件套几乎就是一份现成的参考设计说明书。项目也坦诚标注了文档由 DeepSeek/Copilot 辅助起草、作者逐一审查，这种声明方式本身就值得同行学习。
📊 核心参数
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
💰 BOM 清单与成本估算
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 模拟板小计 |
|
|
|
约 ¥260~465 |
|
|
|
|
|
|
|
|
| 整机合计 |
|
|
|
约 ¥305~540 |
|
价格来源：项目自带
hardware/analog_board/analog_board.csvBOM（73 行、281 只元件，无价格列）+ 嘉立创 SMT / 立创商城 / LCSC 公开报价补查 + 项目 ADR 文档自述采购价；采集日期 2026-09-06。批量、渠道与含税口径不同会有 ±30% 波动，仅作预算参考。合计仅含元器件，不含 4 层 PCB 打样（模拟板+控制板两块）、外壳、运费与税费；标注「估算」的条目为同类器件区间，未逐颗询价；GD25Q32JVSS 未查到公开报价，按规范留空。注意 FPGA 一项渠道价差极大（国产渠道 ¥45~55 vs Mouser ¥435+），实际预算取决于采购渠道。
📐 完整原理图（按功能区块）
以下原理图均由仓库 KiCad 源（hardware/ 目录，CERN-OHL-S-2.0）经 kicad-cli 导出 SVG 后渲染，未做任何裁剪拼接，每页对应一个层次图页。链路顺序：时钟 → FPGA → DAC/输出 → 电源 → 主控。

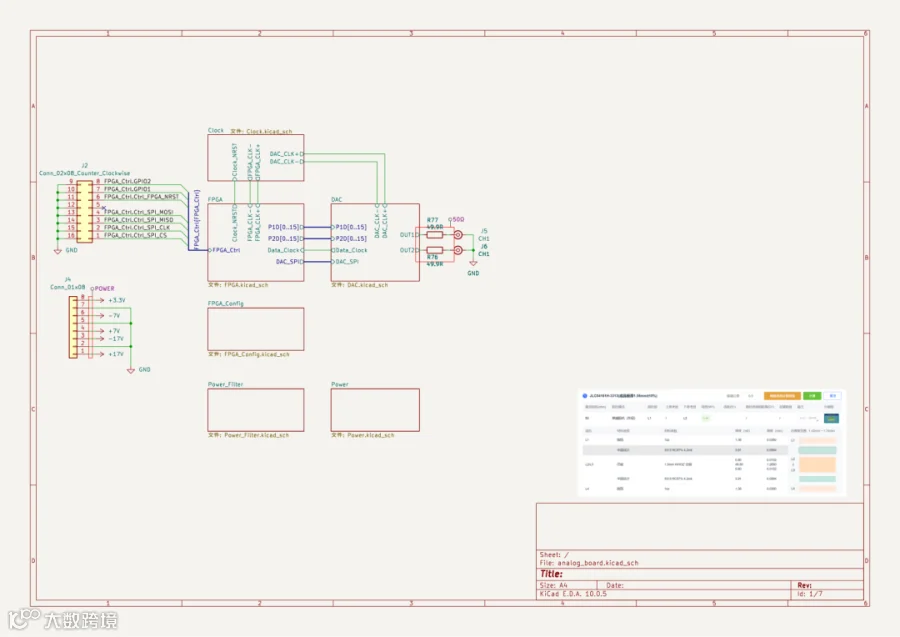

模拟板顶层系统框图（analog_board.kicad_sch）：
顶层只画「积木」：FPGA_Ctrl 方块通过 16 位并口 P10[0..15]、Data_Clock 与 DAC_SPI 连接 DAC 子图，Clock 子图送出差分时钟，右侧 49.9R 网络到 J5/J6/J7 三只 SMA；J2（2×08）从控制板引入 FPGA_Ctrl 总线，J4（JST-VH 8P）引入 ±17V/±7V/+3.3V 电源轨。六张子图页的层次关系一图看全。

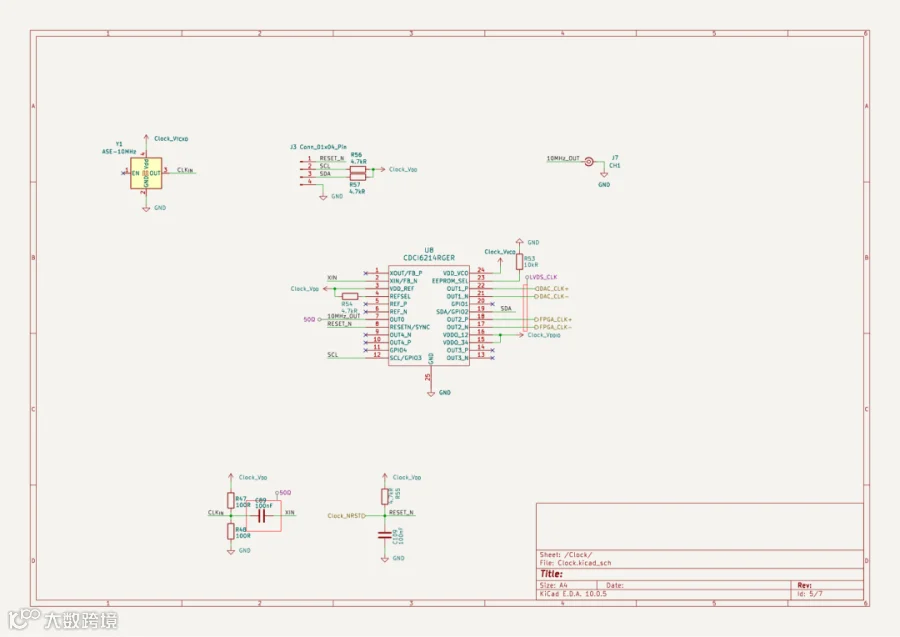

时钟链（Clock.kicad_sch）：
ASE-10MHz 振荡器（Y1）与外部参考在 CDCI6214（U8）双输入端二选一，PLL 倍频后输出多路可编程时钟，其中差分对送 DAC 作 150MHz 采样时钟。I²C 可配置、片内 EEPROM 掉电记忆，是整机相位噪声指标的第一道关卡。

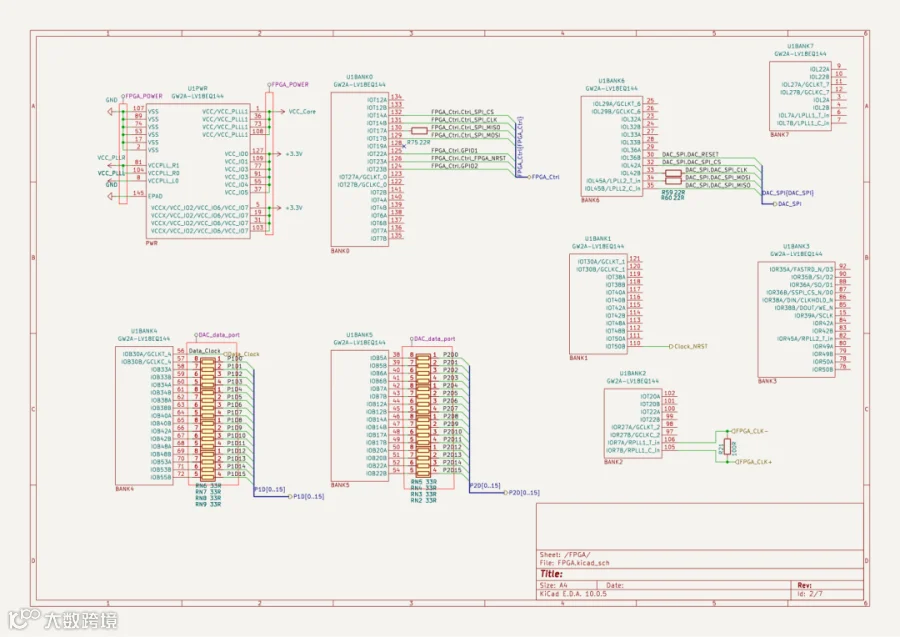

FPGA 主电路（FPGA.kicad_sch）：
高云 GW2AR-18（LQFP144）：P10[0..15] 16 位并口直驱 DAC，P20[0..15] 为第二通道预留，SPI 从机接口接控制板 MCU；GW2AR 内嵌的 64Mbit PSRAM 免掉了外挂波形存储器，B SRAM 资源足够放多组波形表。
FPGA 配置电路（FPGA_Config.kicad_sch）：
配置电路用兆易 GD25Q32JVSS SPI Flash 做 FPGA 固件存储，JTAG 调试口与上电配置模式选择一应俱全，上电即从 Flash 加载比特流。

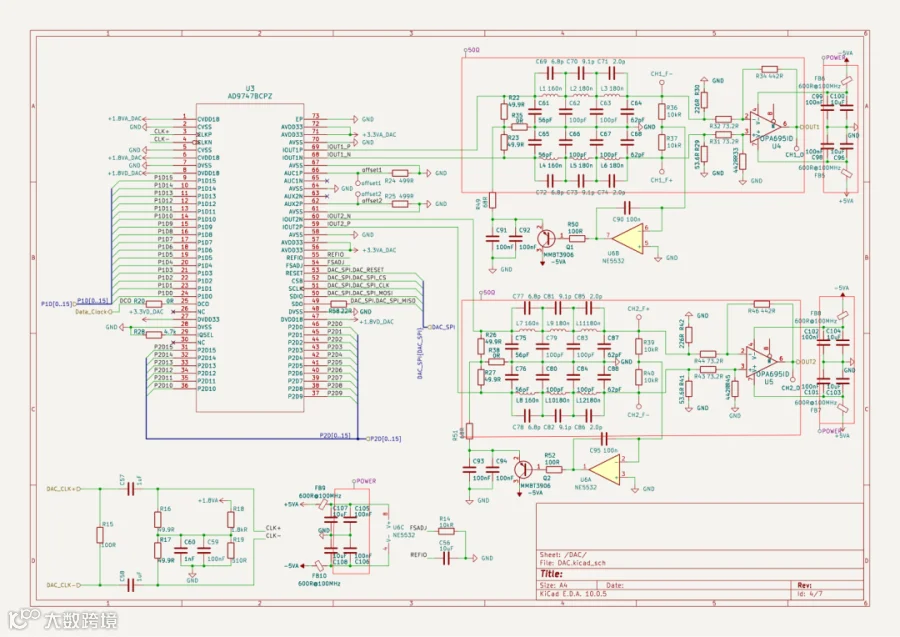

DAC 与差分输出级（DAC.kicad_sch）：
本页信息量最大：U3 为 AD9747BCPZ（16 位双 DAC），差分时钟经 AC 耦合 + 1k/287Ω 分压 400mV 共模 + 100Ω 端接进入 CLK±；两通道各自的 7 阶椭圆 LC 梯形网络（L 160n/180n + C 2.0p~1000p）重构波形，OPA695（U4/U5）做差分转单端与增益设定，NE5532（U6）与 MMBT3906 处理直流偏置与输出控制，±5VA 局部轨道 + 600Ω 磁珠隔离一目了然。

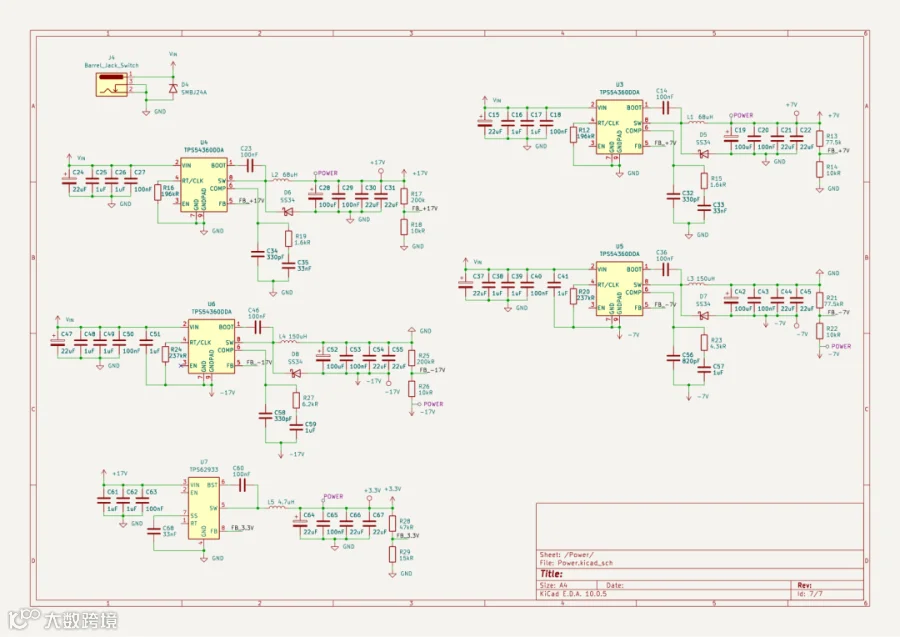

模拟板电源（Power.kicad_sch）：
TPS62933（U11）3A 同步降压打头阵，L7805/L7905（U12/U13）与 AMS1117 分出各数字轨道，为后级低噪声 LDO 预留裕量。

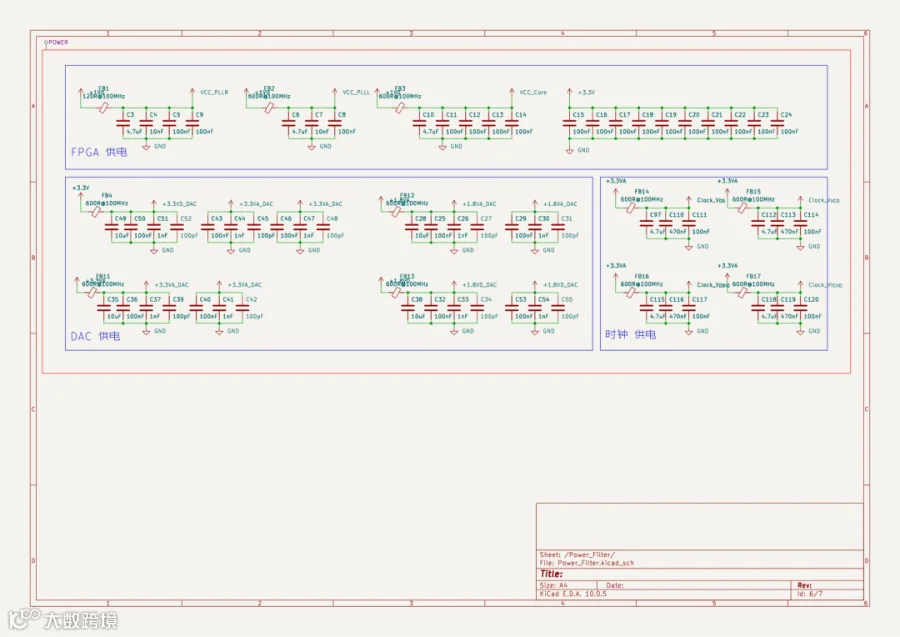

电源滤波分配（Power_Filter.kicad_sch）：
TPS7A4701（U14）与 TPS7A91（U15）两级低噪声 LDO 产出模拟轨道，每路电源到负载端都有一级 π 型滤波 + 磁珠，模拟/数字域的电源隔离做得很规矩。
控制板 MCU（MCU.kicad_sch）：
STM32F411CEU6 最小系统：USB-FS 走 CDC 虚拟串口收 SCPI 命令，SPI 主机接口写 FPGA 寄存器，另留调试串口与 EEPROM。主控选型刻意压低规格——仪器的大脑在 FPGA，MCU 只做命令解析与状态管理。
控制板电源（POWER.kicad_sch）：
控制板电源页与模拟板电源页同构：TPS54360（U，60V 输入降压）+ TPS62933 两级开关变换，产出 ±17V/±7V/+3.3V 母线并经磁珠（FB_ 前缀网络标号）向两板分配，给 MCU、EEPROM 与接口电路分轨供电；模拟板侧再由线性稳压与低噪声 LDO 二次细分，避免数字回流污染模拟地。
