网线测试仪听起来是「蜂鸣器 + 几个 LED」的玩具活，2025 D 题却把它做成了硬核射频题：毫欧级直流电阻、30 MHz 交流衰减、单端 1% 精度测长 + 短路定位，还只给 6 V 单电源和 5 秒钟。这题表面上考「接线」，骨子里考的是微弱信号测量 + 传输线理论 + 多路切换架构三件事怎么在同一块板子上不打架。本期拆解一套 2025 国一开源方案：它用一颗 AD5933 阻抗转换芯片包办了电阻、电容、长度、短路四项测量，再用 AD9959 + AD8361 组一条 30 MHz 射频链路补上衰减——芯片选型之巧，值得每个准备仪器仪表类赛题的队伍细读。
📌 一、赛题速览与难点剖析
一、原题再现
设计并制作一个简易以太网双绞线测试仪（简称测试仪）：待测以太网双绞线（简称线缆）通过 RJ45 连接器与测试仪连接。线缆双端接入测试仪，测量线缆的线对连接关系（直连、交叉）、类型（非屏蔽双绞线 UTP、双屏蔽双绞线 SFTP）、直流电阻，以及交流衰减；线缆单端接入测试仪，测量线缆的长度和短路位置。测试仪由不大于 6 V 的单电源供电。
关键约束：所有测量、检测时间均不超过 5 s；测评中除按「双端检测」「单端检测」一键启动并计时外，不允许任何其他调整操作；禁止使用专用测量仪器的主板或模块，禁止称重、超声、激光等非电参数方法。
评分标准（文字版速览表）
|
|
|
|
|
|---|---|---|---|
|
|
|
|
20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
合计 |
|
120 |
判分关键：基本 (2) 30 分是「接线正确就能拿」的主阵地（线序扫描 + 屏蔽检测 + 电阻），发挥 (3) 短路定位 20 分是全场最贵的单项——它要求单端状态下把短路点定位到 1 cm 量级，直接把「测个通断」的玩具方案排除在发挥区之外。基本 (1)(2)(3) = 50 分是稳定下限；发挥 (1)(2)(3) = 45 分全压在射频和精密测量两个硬骨头上。

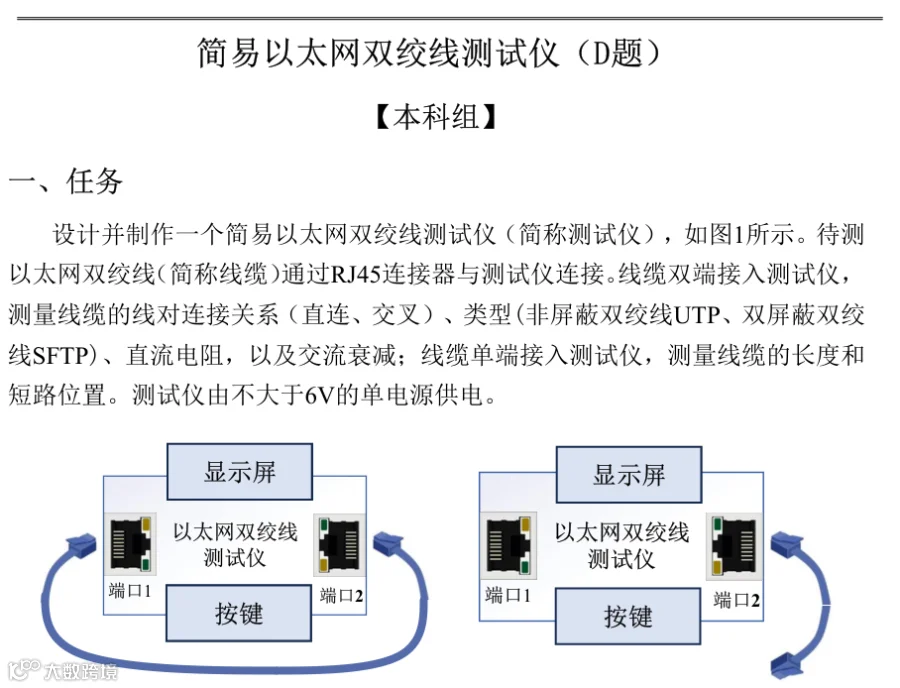

测试仪示意图（官方原理图，p1）
